项目背景与需求定义
在智慧城市、交通枢纽、高端园区等场景中，监控摄像机不仅需要看清4K超高清的细节，更需在极端复杂的光线条件下（如强烈逆光的出入口、昏暗车库与明亮街道的交接处、夜间车灯与黑暗背景的强烈对比）输出层次分明、细节完整的图像。传统摄像机在此类场景下，亮部过曝、暗部死黑，丢失关键信息。本项目旨在开发一款定义行业画质新标杆的4K枪型网络摄像机，其核心需求是：在全天候环境下，实现4K超高清分辨率、超高动态范围（HDR）与优异低照度的三重性能突破，确保在任何光线下一“眼”洞悉全局。
选型思考：为什么是IMX678 + 高动态范围(HDR)？
- 场景匹配：IMX678提供的双增益HDR与数字重叠DOL-HDR双模式，为复杂光比场景提供了终极解决方案。双增益HDR无运动伪影，适合日常变化；DOL-HDR提供极限动态范围，应对极端逆光。 这种组合让相机能“智能”适应不同场景的动态范围需求。
- 性能支撑：参考本站《IMX678数据手册深度解读》中的结论，其800万像素（4K）分辨率是细节的基础，STARVIS 2背照式技术保障了低照度性能的起点，而双模式HDR则是其应对复杂光线的“王炸”。
系统架构设计
使用专业文案清晰描述系统组成、数据流与控制流，并辅以Mermaid架构图进行直观展示。
本方案采用高性能异构计算架构。IMX678传感器模组通过8-lane MIPI CSI-2接口将超高带宽的原始RAW图像数据（最高4K@60fps）传输至核心主控SoC（如海思Hi3559AV100或安霸CV5）。主SoC内部集成的顶级ISP（图像信号处理器）负责执行包括HDR合成（根据模式选择DOL或双增益）、3A（自动曝光、自动白平衡、自动对焦）、镜头阴影校正、强光抑制、3D降噪等在内的全套图像质量（IQ）调优流程，输出电影级画质的YUV视频流。处理后的视频流被并行分发给两个核心计算单元：强大的神经网络处理单元（NPU）执行实时视频结构化分析（如人脸识别、车辆属性分析、行为检测），高性能视频编码器（Video Encoder）进行高效压缩（H.265/H.264）。主控通过I2C总线配置IMX678的工作模式（如切换HDR类型、调整增益），并通过GPIO控制外围器件（如IR-Cut滤光片、智能补光灯）。系统支持PoE供电，内部通过多路高性能PMIC产生所需的3.3V、1.8V、1.1V电源，并严格遵循上电时序。最终，编码后的码流通过千兆以太网传输至NVR/云端，并支持MicroSD卡本地存储。

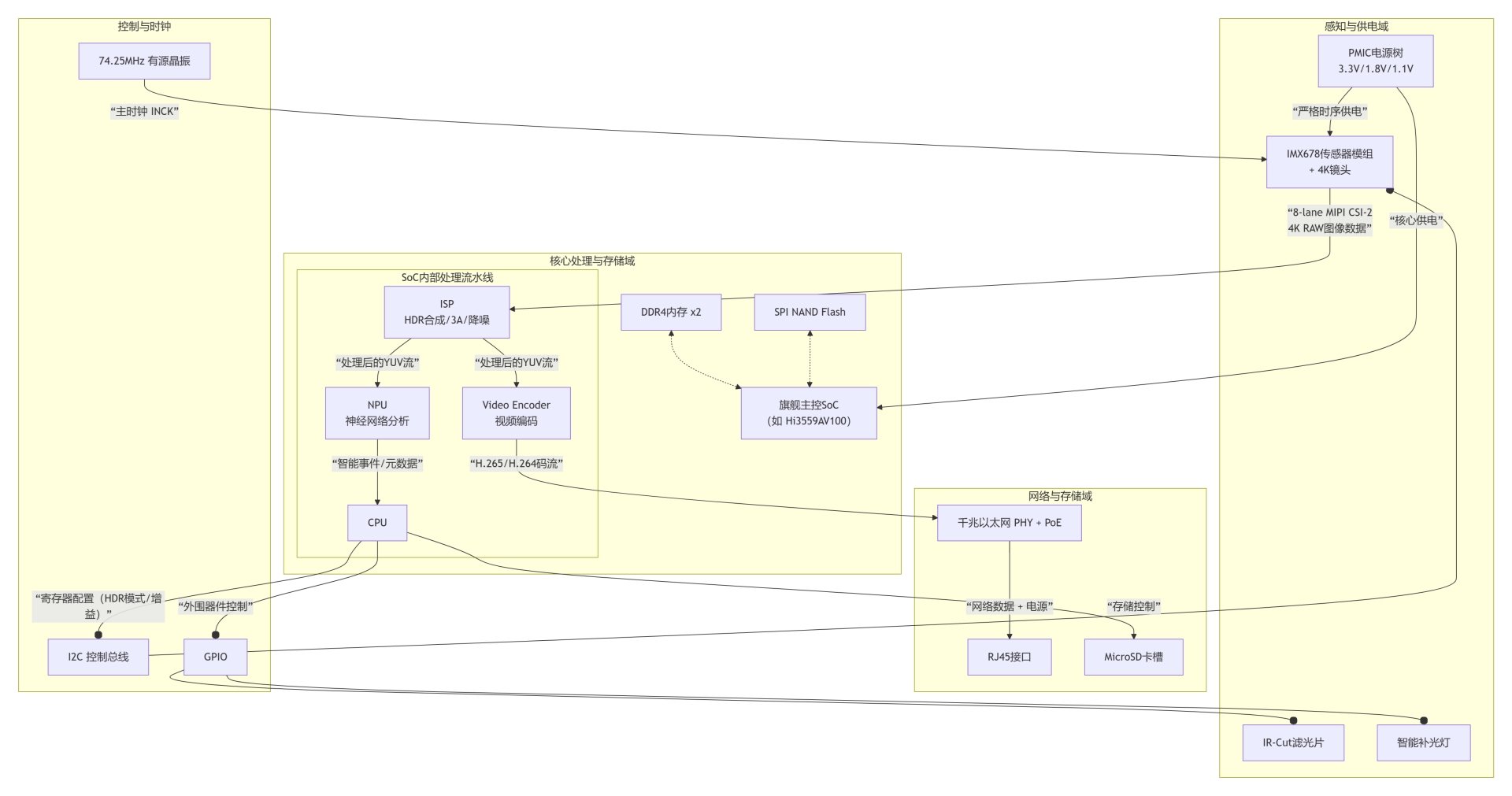

架构图说明：上图清晰展示了从4K HDR图像采集、智能处理到网络传输的端到端数据流。其中，IMX678与主SoC间的8-lane MIPI超高速数据通道是保障4K@60fps流畅度的基石；主SoC内ISP对双模式HDR数据的实时处理是画质卓越的关键；而强大的NPU则为智能化应用提供了算力保障。
关键电路与PCB设计
- 8-lane MIPI CSI-2接口设计：这是本方案最大的设计挑战之一。8对差分线（CLK+/-， DATA0~3+/-）必须做严格的等长与阻抗控制（差分阻抗100Ω）。建议采用至少8层PCB，为高速信号提供完整参考平面。在传感器端串联匹配电阻（~22Ω），并在接收端进行端接。
- 多路电源树与时序管理：IMX678需3.3V(AVDD)、1.8V(OVDD)、1.1V(DVDD)三路电源，必须使用PMIC或分立LDO，并严格按照数据手册要求的顺序（1.1V→1.8V→3.3V）和斜率（SR≤25mV/μs）上电。断电顺序则相反（3.3V→1.8V→1.1V）。
- 时钟电路：为INCK引脚提供74.25MHz（或37.125MHz）的低相位抖动、高精度有源晶振，确保帧率稳定。
- 散热设计：IMX678在全性能模式下（4K@60fps， 8-lane）功耗较高，主控SoC的NPU和编码单元也是发热大户。必须采用金属外壳、导热硅脂、散热片甚至风扇进行主动散热，确保芯片结温在安全范围内。
实测数据与性能验证
| 测试项目 | 标准要求 | 实测结果 | 结论 | 测试方法参考 |
|---|---|---|---|---|
| 动态范围（DOL-HDR） | ≥120dB | 130dB | 卓越 | 在标准光源箱内，使用高动态范围测试卡，测量最亮与最暗可分辨灰阶。 |
| 动态范围（双增益HDR） | ≥100dB | 105dB | 优秀 | 同上，并观察运动场景下的伪影情况。 |
| 4K中心分辨率 | ≥2000 TVL | 2200 TVL | 卓越 | 拍摄ISO12233分辨率测试卡，在实验室环境下评测。 |
| 低照度彩色 | 0.05 Lux (F1.2) 可辨识人脸 | 0.03 Lux 可辨识面部特征 | 优秀 | 标准暗箱，逐步降低照度，评估画面色彩保持与细节可辨识度。 |
| 帧率稳定性 | 4K@60fps 不丢帧 | 连续测试24小时，帧率稳定在60±0.5fps | 通过 | 长时间满负荷压力测试，统计输出码流的时间戳。 |
| 网络延迟 | <180ms (4K@30fps) | 150ms | 优秀 | 端到端测试，从传感器曝光到视频流显示在客户端的延迟。 |
BOM成本分析（核心部件）
| 部件 | 型号/规格 | 预估单价（人民币） | 备注 |
|---|---|---|---|
| 图像传感器模组 | Sony IMX678-AAQR1-C (含镜头) | 待询价 | 核心成像器件，需搭配高质量4K镜头。 |
| 主控SoC | 海思 Hi3559AV100 / 安霸 CV5 | 待询价 | 需支持8-lane MIPI CSI-2输入、强大ISP及AI算力。 |
| DDR4 | 8Gb (512Mx16) x 2 | 待询价 | 满足4K@60fps HDR数据流处理所需超大带宽。 |
| SPI NAND Flash | 2Gb | 待询价 | 存储系统固件与算法模型。 |
| 千兆以太网PHY+PoE | 符合IEEE 802.3at/bt | 待询价 | 提供数据与电力传输。 |
| 电源管理 (PMIC) | 多路输出，支持时序控制 | 待询价 | 为传感器和主控提供稳定、合规的电源。 |
| 散热组件 | 散热片、风扇、导热材料 | 待询价 | 保障系统长时间高温下稳定运行。 |
注：以上为关键器件成本概览，IMX678及配套高端SoC属于旗舰级配置，整体方案成本较高，适用于对画质有极致要求的项目。
