项目背景与需求定义
在高端安防监控领域，无论是智慧城市、交通卡口，还是高端园区与金融场所，用户的核心痛点始终围绕“看不清”与“看不好”。具体表现为：在夜间0.01 lux以下的极低照度环境中，画面噪声大、色彩丢失，难以辨认人脸与车辆细节；在逆光、大光比场景下（如出入口、玻璃幕墙、夜间车灯），画面亮部过曝一片死白，暗部漆黑丢失关键信息。简单说，用户需要的是一颗“全天候、全场景的火眼金睛”，无论白天黑夜、顺光逆光，都能输出清晰、细节丰富、色彩真实的4K画面。本方案旨在解决这一核心矛盾。
选型思考：为什么是IMX585 + STARVIS 2 + 多重HDR？
核心矛盾一：极致低照度：IMX585搭载的STARVIS 2技术，结合1/1.2英寸大靶面与2.9μm大像素，是当前实现“星光级”全彩夜视的顶级硬件方案之一。其高灵敏度和低读出噪声，为算法在弱光下进行有效降噪与色彩还原提供了坚实的物理基础。
核心矛盾二：复杂动态范围：IMX585支持多重曝光HDR、数字重叠(DOL) HDR、双增益(DCG) HDR三种模式。这为工程提供了灵活的方案选择：静态场景可用多帧HDR追求极限动态范围；动态场景可用DCG HDR实现无拖影的宽动态效果，完美应对逆光人脸、车牌等关键信息捕捉。
参数支撑：其单次曝光动态范围高达88dB，结合多帧HDR可实现超过120dB的有效动态范围，完全覆盖从地下车库到玻璃幕墙大楼的监控需求。选型就是解决主要矛盾，IMX585的“STARVIS 2低照度+三重HDR”组合拳，正是为此类高端安防场景量身定做。
系统架构设计
本方案采用“高性能传感器+专用ISP+智能主控”的架构，旨在充分发挥IMX585的成像潜力，并通过后端处理、智能分析与编码，输出高质量、结构化的视频流。

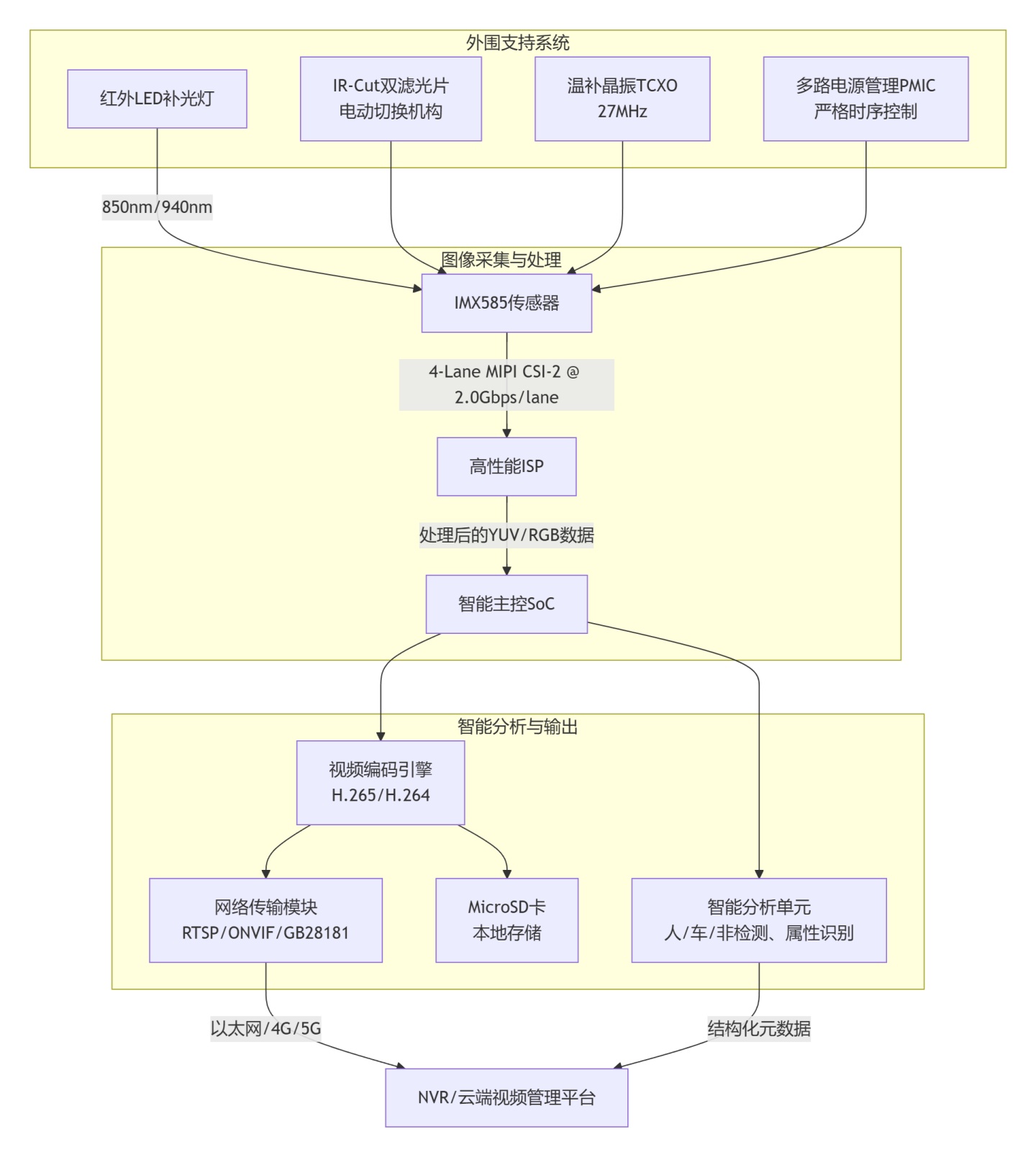

架构图说明：核心在于为IMX585匹配能实时处理4K@60fps数据流并支持多模式HDR合成的高性能ISP。智能分析可在视频流或编码后数据上进行，实现“图像+数据”的双重输出。
关键电路与PCB设计
电源设计（重中之重）：
时序控制：必须严格按照数据手册，实现 DVDD(1.1V) -> OVDD(1.8V) -> AVDD(3.3V) 的顺序上电与下电。建议使用带时序控制功能的PMIC。
低噪声LDO：模拟电源（AVDD）对噪声极其敏感，需采用PSRR > 60dB @ 1MHz的高性能LDO，并增加π型滤波（磁珠+大/小电容组合），确保电源纹波 < 10mV。滤波电容必须紧靠传感器电源引脚。
MIPI接口设计：
阻抗与等长：MIPI差分对阻抗需严格控制在100Ω±10%。同一CLK/DATA组内，走线必须做等长处理，误差控制在5mil以内，并避免穿越电源分割平面。
ESD防护：在连接器端口处放置高速TVS二极管阵列（如SR05）。
时钟设计：为传感器提供高稳定性时钟，推荐使用精度≤±30ppm的温补晶体（TCXO），并远离数字开关电源等噪声源，时钟线包地处理。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，绝知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：IMX585+安防监控】。
BOM清单分析
立即获取定制方案
您的安防监控方案是否需要根据具体应用场景（如智慧交通、能源巡检、零售分析）进行调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：IMX585安防监控】。
