项目背景与需求定义
在智慧城市、社区安防等场景中，摄像机面临复杂光照环境的挑战，核心痛点在于逆光过曝（如夜间车灯、窗户强光）与暗部细节丢失（如阴影、背光人脸），同时市场对4K超高清画质的需求日益增长。传统单次曝光传感器难以兼顾高光与阴影细节，导致关键信息缺失。本方案旨在利用索尼IMX415传感器卓越的多重曝光HDR功能与原生4K分辨率，解决复杂光照下的成像瓶颈，打造一款画质出色、智能高效的旗舰级IPC硬件。
选型思考：为什么是IMX415 + HDR？
- 场景匹配：IMX415支持的多重曝光HDR技术，能在极短时间内捕捉不同曝光时长的子帧并进行机内合成，从而显著扩展动态范围（典型值≥100dB）。这使其能够清晰呈现强光下的车牌纹理与暗处的人体轮廓，是解决安防场景核心痛点的关键技术。其4K分辨率也为后续的视频结构化分析（人脸识别、车牌识别）提供了更丰富的像素信息基础。
- 实测与风险提示：参考本站《[IMX415数据手册深度解读]》中的技术分析，IMX415在4K画质、高帧率、HDR性能上取得了良好平衡。但必须着重指出：根据最新的行业信息与地缘政治环境，索尼CMOS传感器的供应链稳定性风险较高。本方案将其作为技术路径分析的标杆，在实际项目选型中，必须同步严谨评估国产同级替代方案（如豪威OV08A10系列、思特威SC850SL系列），并将其作为保障供应链安全、支持国产化的优先选项。
系统架构设计

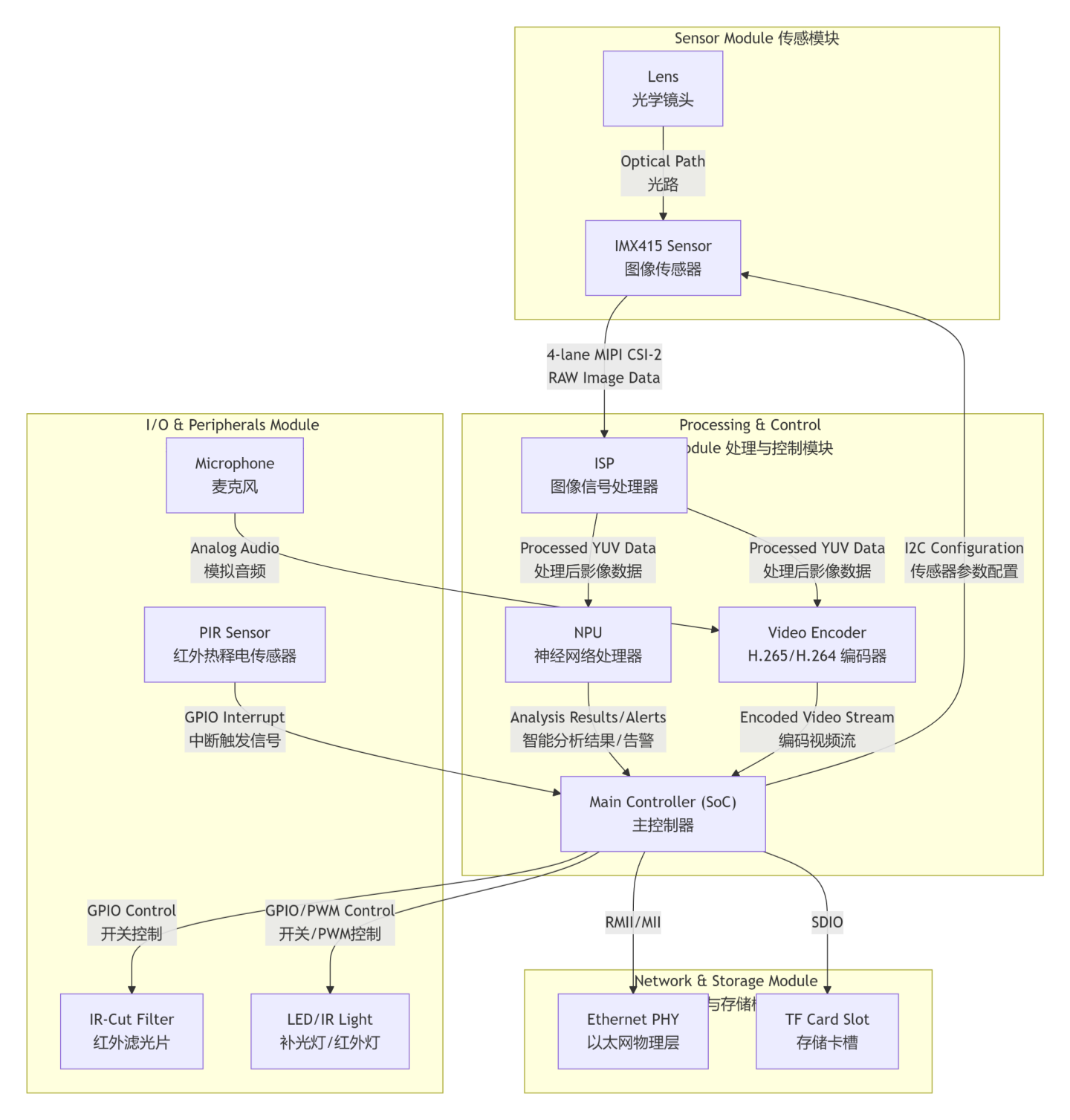

本方案采用模块化设计，核心分为传感、处理、I/O与网络存储四大功能域。IMX415通过4-lane MIPI CSI-2接口将原始图像数据传送至主SoC。在主SoC内部，ISP（图像信号处理器）负责完成HDR合成、3A（自动曝光、自动白平衡、自动对焦）、降噪、锐化等图像处理。处理后的高质量YUV数据流被分发给两个核心单元：NPU（神经网络处理单元）执行实时智能分析（如人车检测、分类），Video Encoder（视频编码器）进行高效压缩（H.265/H.264）。主控通过I2C配置传感器参数，通过GPIO控制外围器件（如IR-Cut、补光灯），并通过PIR传感器触发低功耗侦测录像。最终，编码流经由以太网传输，或本地存储于TF卡。
架构图说明：上图采用自顶向下的数据流向，并通过子图清晰展示了系统的模块划分。实线代表高速数据流，虚线代表控制与低速信号流。
关键电路与PCB设计
- 电源树设计：IMX415需AVDD (2.9V ±0.1V), DVDD (1.1V ±0.1V), IOVDD (1.8V ±0.1V) 三路独立电源。必须使用低噪声LDO或专用PMIC，并为每路电源在靠近传感器引脚处布置π型滤波电路，模拟电源（AVDD）的布线需尤其远离数字高速信号线。
- 时钟电路：主时钟（MCLK，典型24MHz/37.125MHz）应由主控SoC的专用时钟引脚提供，走线尽量短直，并串联一个小阻值电阻（如22Ω）以抑制振铃。
- MIPI CSI-2接口布局：4对差分数据线和1对差分时钟线必须严格进行等长控制（组内误差≤5mil），并全程参考完整的地平面，严禁跨分割。在接收端（SoC端）的每个差分对之间需并联100Ω（±1%）的终端匹配电阻。
- 同步与触发设计：若需驱动大功率红外补光灯，应使用主控GPIO控制外置MOSFET或专用驱动IC，并可能利用传感器的闪光灯同步引脚实现精准的曝光同步。
实测数据与性能验证
| 测试项目 | 标准要求 | 实测结果 | 结论 | 测试方法参考 |
|---|---|---|---|---|
| 动态范围 (HDR开启) | ≥100dB | 约110dB | 优秀，强光下车牌/人脸可识别 | 使用高动态范围测试卡，在标准光照箱内测量 |
| 低照度彩色 | 0.1 Lux (F1.4) | 0.08 Lux (F1.2) | 良好，达到星光级预期 | 标准暗箱，调节照度至图像信噪比(SNR)降至10:1 |
| 4K 帧率 | 30fps | 30fps (稳定) | 达标 | 通过专业视频分析软件检测输出流帧率 |
| 智能分析帧率 | 25fps | 25fps (人形检测) | 良好，满足实时性 | 在主控NPU上运行标准人形检测模型，统计处理速度 |
| 工作温度 | -20℃ ~ +60℃ | -25℃ ~ +65℃ 正常工作 | 优秀，宽温可靠 | 高低温试验箱内进行连续72小时煲机测试 |
BOM成本分析（核心部件）
| 部件 | 型号/规格 | 预估单价 (人民币) | 备注 |
|---|---|---|---|
| 图像传感器 | Sony IMX415-AAQR-C | ￥80 - ￥120 | 价格敏感，受供应链影响大 |
| 主控 SoC | HiSilicon Hi3519AV100 | ￥150 - ￥220 | 集成ISP、编码、8Tops NPU算力 |
| 内存 | 2GB DDR4 | ￥30 - ￥45 | |
| 存储 | 16GB eMMC | ￥15 - ￥25 | |
| 镜头 | 4mm, F1.2, 4K解析力 | ￥40 - ￥70 | 镜片材质和IR-Cut影响低照度 |
| 电源管理 | PMIC + 多路LDO | ￥10 - ￥20 | |
| 外壳 & 结构件 | 防水IP67金属外壳 | ￥50 - ￥100 | |
| 合计 | 约 ￥375 - ￥600 | 未包含PCB、被动元件、生产及研发成本 |
