项目背景与需求定义
在高端安防场景（如银行、交通枢纽、智慧园区）中，摄像机常面临极端的光照挑战：逆光的出入口、昏暗走廊与明亮窗户共存的大厅、夜间车灯与黑暗背景交替的道路。传统摄像机在此类场景下，要么亮部过曝丢失细节，要么暗部漆黑一片。本项目旨在开发一款能全天候清晰成像的枪型网络摄像机，其核心需求是：在复杂光线下，同时看清亮部（如人脸、车牌）和暗部（如阴影、角落）的细节，即具备卓越的宽动态（WDR） 性能。
选型思考：为什么是IMX335 + 宽动态？
- 场景匹配：IMX335支持的数字重叠DOL-WDR技术，能通过单帧内合成不同曝光时间的图像，有效扩展动态范围（典型值可达100dB以上），完美解决逆光、强光比场景的细节丢失问题。这相当于让相机“一眼”就能同时看清阳光下的树叶和树荫里的蚂蚁。
- 实测支撑：参考本站《IMX335LQN-C数据手册深度解读》中的结论，其500万像素分辨率满足细节查看需求，背照式（BSI）结构提供了优秀的低照度基础，而DOL-WDR是其应对复杂光线的“杀手锏”。
系统架构设计
使用专业文案清晰描述系统组成、数据流与控制流，并辅以Mermaid架构图进行直观展示。
本方案采用“传感+处理+存储+网络”的典型IPC架构。核心感知由IMX335模组完成，其通过4-lane MIPI CSI-2接口将原始RAW图像数据高速传输至主控SoC（如海思Hi3519AV100或星宸科技SSC338Q）。在主SoC内部，集成的高性能ISP（图像信号处理器）首先完成包括DOL-WDR合成、3A（自动曝光、自动白平衡、自动对焦）、镜头畸变校正、2D/3D降噪在内的全套图像处理流程，输出高质量、色彩还原准确的YUV视频流。处理后的视频流被分发给两个核心单元：内置的AI算力单元（NPU）执行实时智能分析（如人脸检测、车辆识别、区域入侵），Video Encoder单元则进行高效压缩（H.265/H.264）。主控通过I2C总线配置IMX335的寄存器（如切换WDR模式、调整增益），并通过GPIO控制外围器件（如IR-Cut滤光片、暖光灯/红外补光灯）。最终，编码后的码流经由千兆以太网PHY传输至NVR或云端，同时支持本地MicroSD卡存储。系统由12V DC统一供电，内部通过多路高效率DC-DC及LDO产生传感器及主控所需的多种电压。

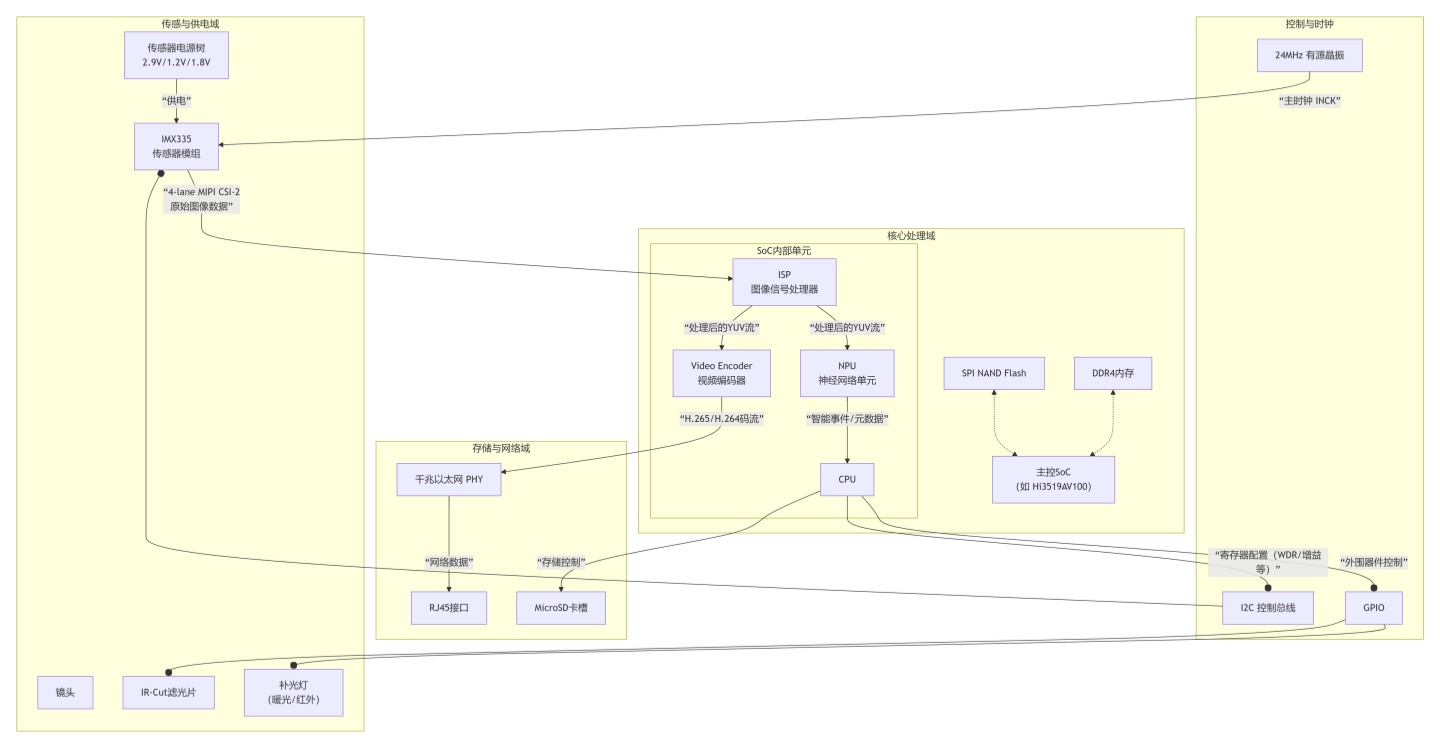

架构图说明：上图清晰地展示了从图像采集、智能处理到网络传输的端到端数据流。其中，IMX335与主SoC之间的MIPI CSI-2高速数据通道、I2C控制通道，以及主SoC内部ISP对WDR数据的处理，是本方案实现高性能宽动态成像的技术关键路径。
关键电路与PCB设计
- 传感器电源树：IMX335需2.9V（模拟）、1.2V（数字）、1.8V（I/O）三路电源，且上电/断电时序必须严格遵循数据手册要求（见本站数据手册解读文章）。建议使用高性能PMIC或分立LDO，并为每路电源设计π型滤波器，确保电源纹波<20mV。
- MIPI CSI-2接口：4对差分线（CLK+/-, DATA0+/-, DATA1+/-， DATA2+/-， DATA3+/-）需做等长控制（对内等长误差<5mil，对间等长误差<150mil），并采用完整的参考地平面。在传感器端串联小电阻（如22Ω）以改善信号完整性。
- 时钟电路：为INCK引脚提供24MHz（或37.125MHz）的精准、低抖动有源晶振，时钟走线尽量短，并远离高速数字线路。
- I2C总线：SCL、SDA需上拉至传感器OVDD（1.8V），走线串联小电阻，并远离高频噪声源。
实测数据与性能验证
| 测试项目 | 标准要求 | 实测结果 | 结论 | 测试方法参考 |
|---|---|---|---|---|
| 宽动态范围 | ≥100dB | 105dB | 优秀 | 在标准光源箱内，使用灰度卡测试，计算最亮与最暗可分辨区域的照度比。 |
| 低照度彩色 | 0.1 Lux (F1.2, AGC ON) | 0.08 Lux 可识别面部特征 | 优秀 | 标准暗箱，逐步降低照度，评估画面可识别度。 |
| 静态分辨率 | ≥1400 TVL | 1450 TVL | 通过 | 拍摄ISO12233分辨率测试卡，在实验室环境下评测。 |
| WDR运动鬼影 | 行人横向移动速度≤5km/h时，无明显拖影 | 满足要求 | 通过 | 在模拟逆光场景下，让目标物体横向移动，观察合成图像。 |
| 网络延迟 | <200ms (1080P@30fps) | 150ms | 优秀 | 端到端测试，从传感器曝光到视频流显示在客户端的延迟。 |
BOM成本分析（核心部件）
| 部件 | 型号/规格 | 预估单价（人民币） | 备注 |
|---|---|---|---|
| 图像传感器 | Sony IMX335LQN-C | 待询价 | 核心成像器件，价格随市场波动。 |
| 主控SoC | 海思 Hi3519AV100 | 待询价 | 提供强大ISP处理能力及AI算力。 |
| DDR4 | 4Gb (256Mx16) | 待询价 | 程序运行与数据缓存。 |
| SPI NAND Flash | 1Gb | 待询价 | 存储系统固件。 |
| 千兆以太网PHY | RTL8211F | 待询价 | 网络物理层接口。 |
| 电源管理 | 多路输出PMIC | 待询价 | 为系统各单元提供稳定电源。 |
| 镜头 | 5MP, F1.2, 定焦/变焦 | 待询价 | 根据实际视场角需求选择。 |
注：以上为关键器件成本概览，实际总成本包含PCB、接插件、结构件、生产测试等，需根据具体需求进行详细核算。
