项目背景与需求定义
在智慧城市、交通卡口、高端园区等安防监控场景中，用户的核心痛点始终围绕“看不清”与“看不好”。具体表现为：在夜间0.01 lux以下的极低照度环境中，画面噪声大、色彩丢失，难以辨认人脸与车辆细节；在逆光、大光比场景下（如出入口、玻璃幕墙、夜间车灯），画面亮部过曝、暗部死黑，导致关键信息缺失。同时，市场对4K超高清画质的需求日益增长，以捕捉更丰富的细节。本项目旨在利用索尼IMX334LQR-C传感器卓越的星光级低照度性能、4K@60fps高帧率输出及多重曝光HDR功能，构建一款能应对全天候复杂光线挑战的高端安防摄像机硬件平台。
选型思考：为什么是IMX334LQR-C + 星光级4K HDR？
场景匹配：IMX334的STARVIS背照式技术与2.0μm大像素是解决“看不清”的硬件基石，确保在微光环境下仍能输出可用甚至彩色的画面。其多重曝光HDR功能则直接针对“看不好”的逆光痛点，通过长短曝光帧合成，保留高光与阴影处的细节。4K分辨率则为AI智能分析（如人脸识别、车牌识别）提供了更丰富的像素信息基础。
性能平衡：相较于专攻1080P极致夜视的IMX462，IMX334在提供优秀低照性能的同时，满足了4K超高清的市场主流需求。相较于更小靶面的4K传感器（如IMX415），其更大的像素尺寸在低照度下具有先天优势。
生态成熟：作为索尼STARVIS系列的经典型号，IMX334拥有广泛的市场应用和成熟的配套方案（镜头、ISP、算法），供应链稳定，开发风险低。
系统架构设计
本方案以IMX334LQR-C为核心成像传感器，搭配高性能视频处理SoC，构建一个完整的网络摄像机（IPC）系统。其核心数据流与控制流如下：

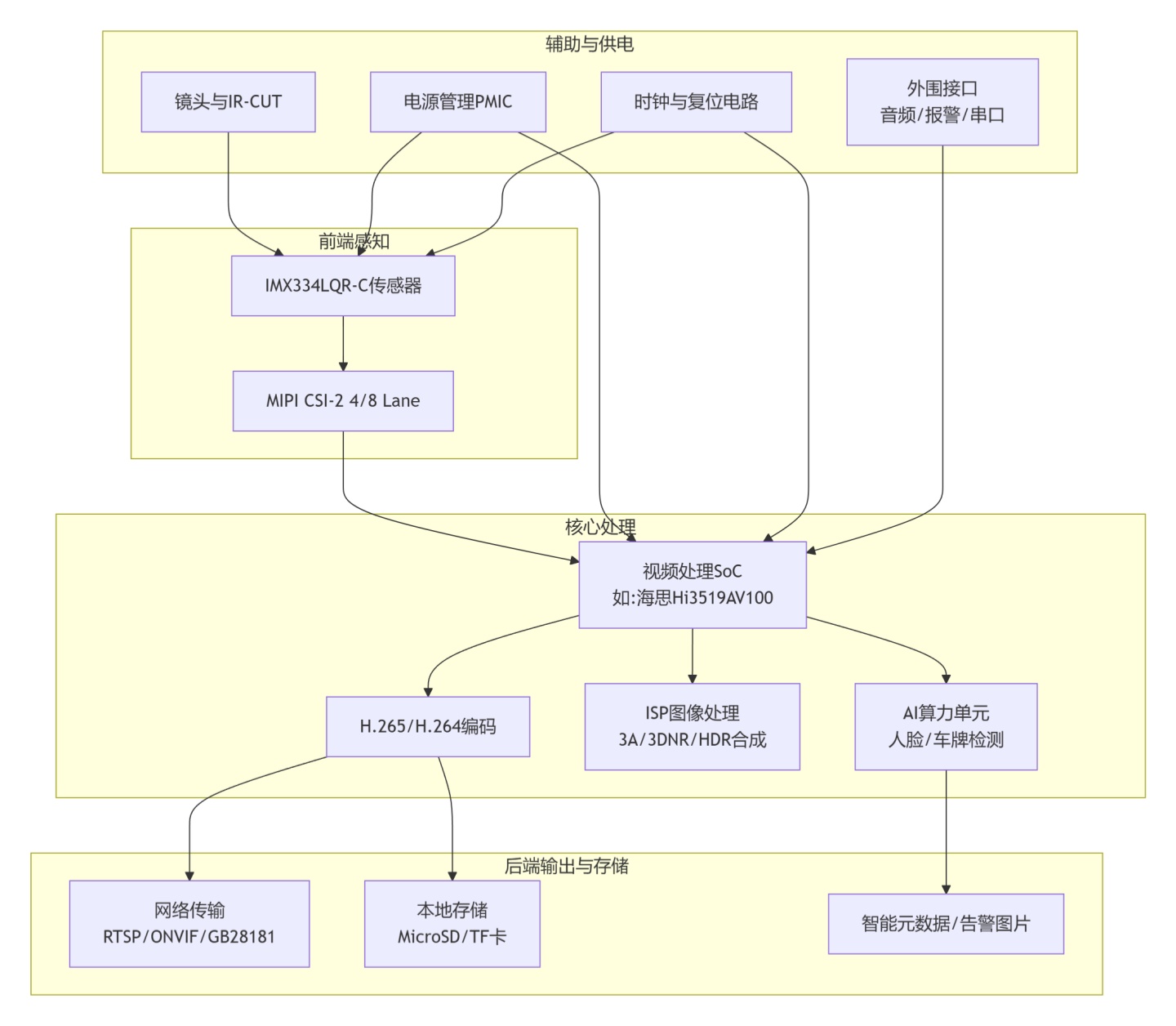

架构图说明：上图清晰地展示了从图像采集、处理到输出的完整链路。IMX334通过MIPI接口将原始图像数据送入主控SoC，SoC内置的ISP（图像信号处理器）完成HDR合成、3A（自动曝光、白平衡、对焦）、3D降噪等关键处理，再经由编码器压缩后通过网络传输或本地存储。AI算力单元可进行实时智能分析，输出结构化数据。
关键电路与PCB设计
电源树设计：IMX334需模拟2.9V、数字1.2V、接口1.8V三路供电。必须使用低噪声LDO或DC-DC，并为每路电源配备π型滤波电路（磁珠+电容），确保电源纹波满足传感器要求，这是保证画质纯净度的基础。
MIPI CSI-2高速接口布线：采用4对或8对差分线（根据帧率要求选择）。必须严格控阻抗（通常100Ω差分），保持等长，并远离噪声源（如电源、时钟）。对端接电阻和ESD保护器件需谨慎选型。
时钟电路：为传感器提供6-74.25MHz的稳定输入时钟（INCK）。建议使用低抖动、低相噪的专用时钟发生器，时钟走线需短且包地处理。
I2C控制与同步：SCL/SDA上拉电阻需根据总线速率和负载调整。若需多相机同步，需利用传感器的XMASTER/XVS/XHS引脚进行硬件同步触发设计。
散热设计：在4K@60fps全负荷工作时，传感器和主控芯片会产生一定热量。需在芯片背面设计散热过孔并考虑在结构上增加导热硅胶垫或散热片。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：IMX334LQR-C+智慧安防】。
BOM清单分析
