项目背景与需求定义
在自动化产线、精密制造与物流分拣等领域，对零部件进行高速、高精度的在线视觉检测（如尺寸测量、缺陷识别、字符读取）是提升效率与质量的关键。此类场景常面临两大挑战：一是被测物体高速运动，要求图像采集帧率足够高以避免漏检；二是工业现场光照条件复杂或不稳定，需要传感器在低照度下仍能输出高信噪比、高对比度的图像。传统彩色传感器在此类场景下可能因处理数据量大而成为瓶颈，且颜色信息并非必需。本项目旨在开发一套基于黑白图像传感器的高速视觉检测系统，核心是在保证图像质量的前提下，实现每秒百帧级的高速捕捉与处理。
核心痛点：如何在有限光照和高速运动条件下，稳定获取可用于精确算法分析的高质量、无拖影（或拖影可控）的灰度图像。
选型思考：为什么是IMX290LLR-C + 高帧率？
场景匹配：IMX290LLR-C的120fps全高清输出能力，为捕捉高速运动物体提供了时间分辨率保障。其黑白成像特性，去除了拜耳滤镜带来的插值运算和分辨率损失，原始图像对比度高，更利于边缘提取和特征识别，同时降低了后续处理的数据量和算法复杂度。STARVIS背照式技术确保了在光照不足的产线环境下，依然能获得低噪声的清晰图像。
实测支撑：其高达120fps的帧率、优秀的低照度性能及灵活的读出模式，完美契合高速工业检测需求。具体技术细节与参数解析详见本站《IMX290数据手册深度解读：星光级背照式传感器，为高速黑白监控赋能》。
https://pdapply.com/archives/imx290
系统架构设计
本方案采用“传感器+FPGA/高速SoC”的核心架构，利用FPGA实现高速图像采集与预处理，或选用内置高性能ISP的SoC进行实时处理。关键在于实现传感器高帧率输出的稳定接收与低延迟处理。

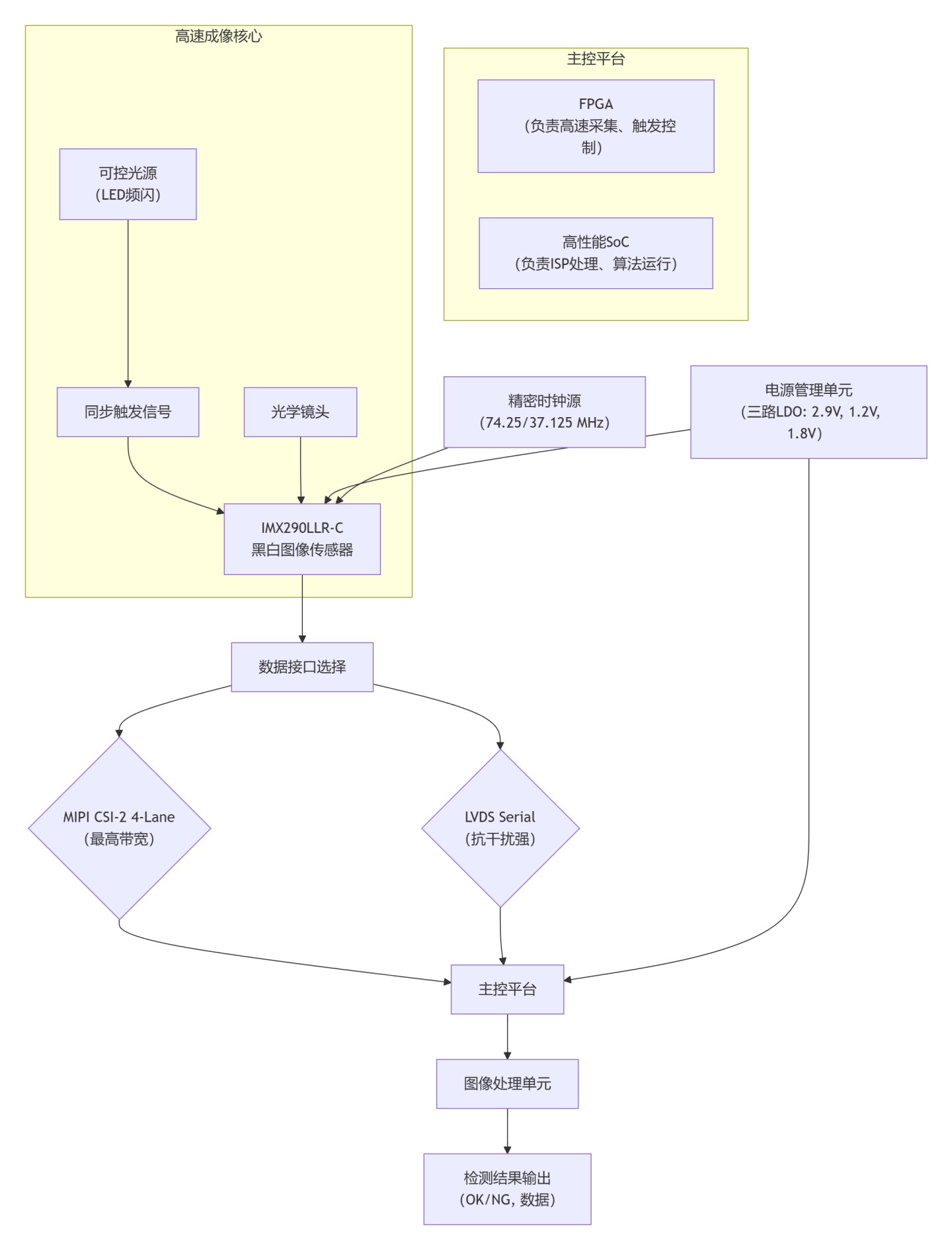

架构图说明：高速成像核心由IMX290LLR-C、大光圈镜头及频闪光源组成。频闪光源与传感器的外部触发（XTRIG） 同步，在曝光瞬间点亮，既能保证充足照度，又能极大减少运动模糊。传感器通过高速接口（MIPI或LVDS）将数据送至主控平台。FPGA负责最底层的同步控制和数据搬运，SoC则执行图像增强、算法识别。纯净的三路电源和低抖动时钟是图像稳定与高帧率实现的硬件基石。
关键电路与PCB设计
三路电源树设计：IMX290LLR-C需模拟2.9V、数字1.2V和I/O 1.8V三路供电。必须使用低噪声LDO或高性能DC-DC，并为每路电源设计π型滤波器（磁珠+大小电容组合），确保电源纹波远低于数据手册要求，这是保证图像低噪声的关键。
时钟电路：需提供74.25 MHz或37.125 MHz的精密时钟，相位噪声和抖动必须极低。建议采用专用时钟发生器芯片，时钟线需做阻抗控制并远离数字噪声源。
高速接口布局：
MIPI CSI-2：4对差分线需严格等长（误差<5mil），阻抗控制为100Ω差分。全程参考地平面，避免跨分割。
LVDS：同样需要严格的阻抗控制和等长处理。
接口选择由OMODE引脚电平决定，PCB上需预留配置电阻。
同步触发与照明控制：将FPGA或SoC产生的触发信号（Trigger）连接至传感器的XTRIG引脚，同时此信号应控制LED驱动电路，实现曝光与照明的精准同步，以“冻结”高速运动画面。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的产线，往往有独特的光照环境、特定的被测物、苛刻的节拍要求。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实的生产样品跑一次完整的测试流程：
如果您正处于选型阶段：在模拟产线环境下进行帧率、触发、画质的验证，是规避项目风险最有效的一步。
如果您已准备小批量落地验证：建议在真实产线旁进行为期一周的联调与压力测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：IMX290LLR-C+高速黑白工业视觉】。
