项目背景与需求定义
随着远程办公与在线教育的常态化，用户对视频会议摄像头的画质、流畅度及环境适应性提出了更高要求。传统720P摄像头已无法满足现代会议中对文档共享、人脸细节展示的需求；而光线复杂的室内环境（如逆光坐姿、昏暗书房）更是常见痛点。本项目旨在设计一款基于IMX206 1600万像素背照式传感器的视频会议摄像头，在保证1080P@60fps流畅视频的基础上，通过高像素为数字变焦（Digital Zoom）留出余量，并借助背照式技术提升室内低照度下的画质纯净度，实现“看得清、看得稳、适应强”的会议体验。
选型思考：为什么是IMX206 + 高像素背照式？
场景匹配：视频会议需在常规室内光线下输出清晰、色彩自然的画面。IMX206的1.34µm背照式像素在1/2.3英寸靶面上实现了1600万高像素，既保障了细节解析力，又通过BSI结构提升了感光效率，有效抑制了暗光噪点。
帧率与分辨率平衡：IMX206支持在1080P分辨率下输出60fps流畅视频，满足会议动态场景需求；同时全像素模式可捕捉1600万静态图像，为演讲者特写、文档局部放大提供数字变焦基础。
成熟供应链与性价比：作为经市场验证的成熟型号，IMX206供货稳定、成本可控，大幅降低了量产项目的供应链风险与开发成本。
实测支撑：更多技术细节请参考本站《IMX206数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/imx206
系统架构设计
本方案以IMX206为核心，搭配高性能ISP与主控芯片，构建低延迟、高画质的视频采集与处理链路。

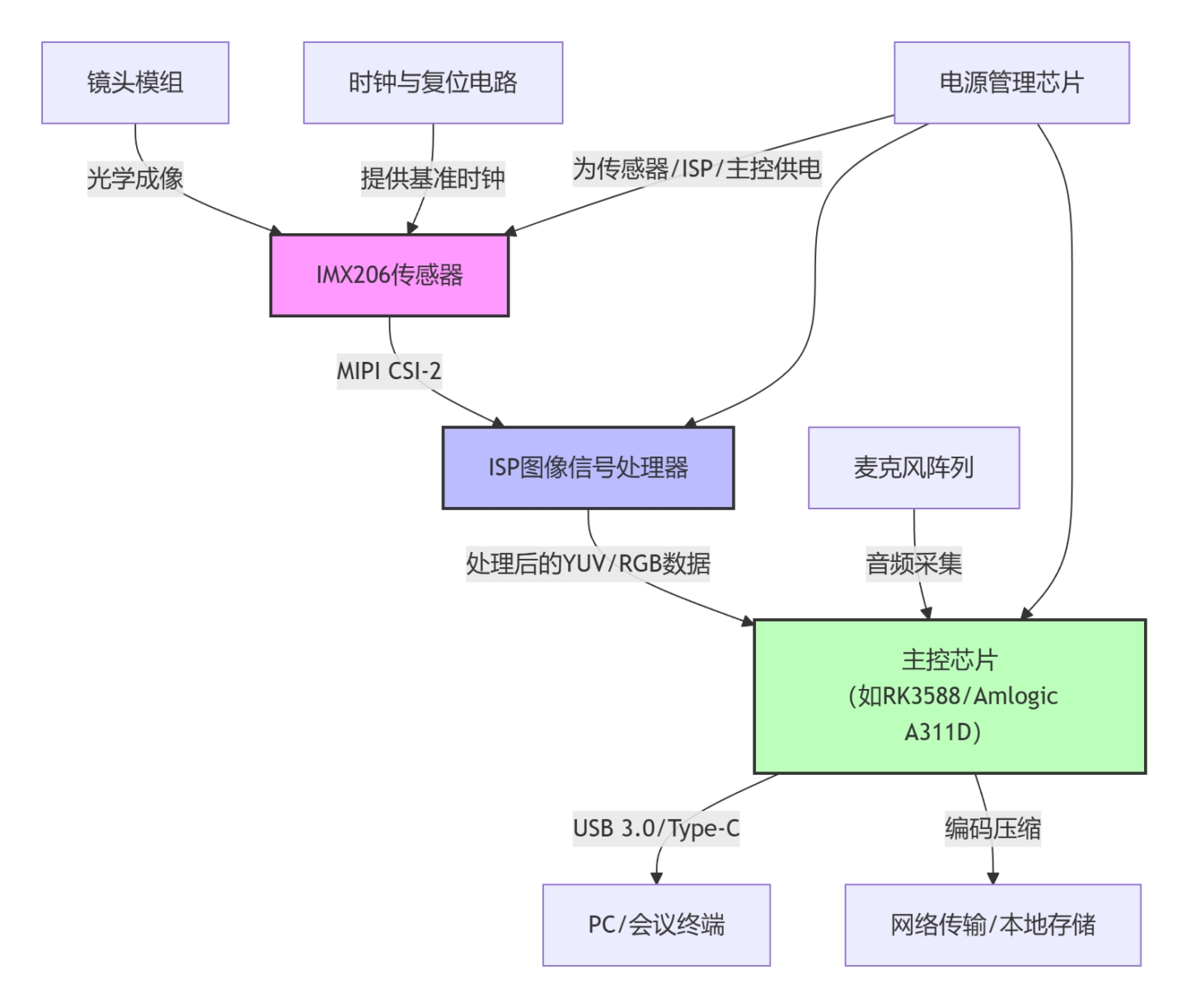

架构图说明：上图展示了从光学成像到数据输出的完整链路。IMX206通过MIPI CSI-2接口将原始图像数据传送至ISP进行坏点校正、去马赛克、降噪等处理；处理后的数据由主控芯片编码压缩，最终通过USB 3.0接口传输至PC或会议终端。电源管理与时钟电路为系统提供稳定工作环境，麦克风阵列实现音视频同步采集。
关键电路与PCB设计
电源设计：
IMX206需多路电源（模拟2.8V、数字1.2V/1.8V、I/O 1.8V）。建议采用低压差线性稳压器（LDO）或高效率DC-DC，并为每路电源增加π型滤波，抑制噪声对画质的影响。
模拟与数字电源地应通过磁珠或0Ω电阻单点连接，避免数字噪声串扰至敏感的模拟电路。
时钟与复位：
为IMX206提供24MHz高精度晶体振荡器（精度≤±10ppm），确保帧率稳定。时钟走线应尽量短直，并包地处理。
复位信号（XRESET）需在上电稳定后延迟释放，建议使用RC电路或专用复位芯片实现。
MIPI CSI-2接口：
采用差分阻抗控制（100Ω±10%），等长设计误差控制在±5mil以内。数据线对与时钟线对长度匹配误差建议≤10mil。
在传感器端串联22Ω电阻以抑制反射，并在接收端预留AC耦合电容位置。
PCB布局：
传感器与镜头座应置于板边，避免结构干涉。背面尽量避免放置高频器件，减少电磁干扰。
为IMX206的电源引脚就近布置去耦电容（典型值：10µF钽电容+0.1µF陶瓷电容）。
实测数据与性能验证
基于PDAPPLY工程样机的测试结果如下：
