GC8613 4K BSIRAW10 智慧IPC模组方案全解析——8MP安防·双光全彩·MIPI 4-lane核心落地设计
前置说明：本文的电气参数、封装尺寸、寄存器地址、电源时序、MIPI时序均锚定 Galaxycore 官方 Datasheet SHSAE-8M-3001 GC8613-C43YN CSP V1.3 (2023-11-30)；系统方案架构与BOM选型来自可公开验证的行业量产拓扑（SSC378DE / RV1126 级 SoC + GC8613 MIPI CSI-2 4-lane RAW10）。模组级成像实测（SNR/暗部细节/thermal）为 PDAPPLY 晟跞®实验室待发布项，本文先交付可投产的硬件与软件初始化骨架，方便工程团队直接推进到打板阶段。
项目背景与需求定义
某 4K 8MP 智慧安防 IPC 项目定义如下硬约束：
GC8613-C43YN 在这个需求三角形里天然契合：1/2.7" 8MP + 60fps全尺寸能力 + DAG单帧HDR + 240mW@30fps量级 + CSP小尺寸，SoC侧只需要常规 4-lane MIPI CSI-2 RAW10 支持即可，不绑任何专用ISP外挂。
选型思考：为什么是 GC8613 + MIPI RAW10？
2.1 与"IMX415路线"的分岔点
IMX415 的 1/2.8" STARVIS 在 0.01~0.1lux 天花板上仍是标杆，但它的渠道价格与供货波动会把很多 "要4K但不是军工级暗光" 的项目逼到成本红线之外。GC8613的策略是用三条工程手段把 1.5μm BSI 的可用下限推到 0.5~1 lux 出可辨全彩：
FPPI 隔离 → 读出噪声 < 0.5 e⁻ 量级（官方宣传口径），意味着在小像素上暗部不会"糊成一团噪粒"
DAG 单帧宽动态 → 逆光入口不用等两帧合成，不出现人走过亮暗交界时的鬼影
302mW@60fps / 240mW@30fps → PoE端口余量留得出（含IR LED驱动后整机仍可压12W）
2.2 为什么坚持 RAW10（而不是让sensor自己输出YUV）
MIPI RAW10 → 把 Bayer 原始数据喂给 SoC 的 ISP（SSC378DE 的 ISP / RV1126 的 ISP2.0 / RK3588 的 ISP3.0），原因是：
IPC 的 3A（AE/AWB/AF）+ 降噪 + sharpen + gamma + WDR tone mapping 必须在 SoC ISP 里做，才能配合场景策略（比如白天强降噪关、夜升降噪开）
GC8613 的寄存器表里能看到 test image 位(0x008C[2])，说明调试期可先切内部彩条验证MIPI链路，再切入真传感器数据——这是RAW sensor的经典调试路径
2.3 为啥不用更大的靶面
1/2.7" + 1.5μm 的代价是：镜头必须配合CRA曲线（中心0°→边缘15°linear），且f/#不能太慢（建议≤F2.0~F1.8）。但这恰恰是成本甜区：φ12~14mm M12镜头池充裕、IRCUT 6-pin薄型也便宜——整机BOM可控。
系统架构设计

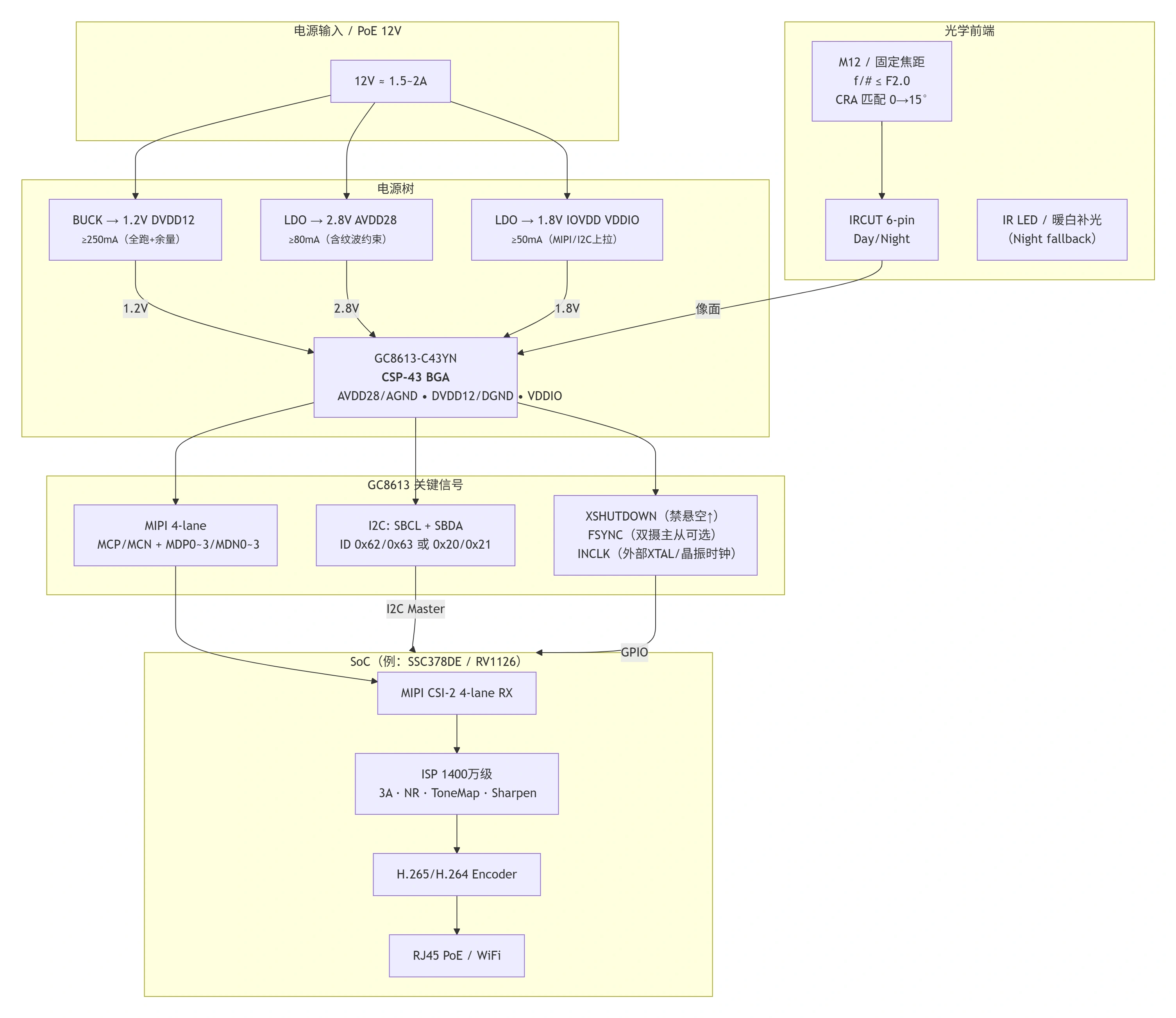

3.1 顶层信号流（推荐拓扑：分离模拟供电 + SoC伴生电源）
拓扑一句话：12V入 → 分三路给 sensor（1.2V/2.8V/1.8V）→ GC8613 吐 MIPI RAW10 4-lane 进 SoC CSI→ISP管线 → H.265 主码流出去。IRCUT 与 IR LED 由 SoC GPIO/PWM + 驱动管控制。
3.2 主控选型对照（本方案以两条主线为例）
关键电路与PCB设计要点
### 电源设计（锚定手册 V1.3 的 Table2 / Table5 / Table13）
三段轨摘要（来自 datasheet）：
上电序列建议（Table13 P23-24）：
IOVDD ↗ （建议最先）
DVDD12 ↗ （其次）
AVDD28 ↗ （最后）
……（任意间隔≥0μs即可，允许交错）
XSHUTDOWN ↗ （拉高后，t4 ≥ 50μs 才能第一条I2C）
INCLK 必须已在振荡（t5 ≥ 1200 cycles before first I2C）⚠️ 工程上最简单的保险写法：IOVDD→DVDD12→AVDD28→delay 100μs→XSHUTDOWN=1→delay 100μs→start I2C init。
### 时钟输入 INCLK（E2）
GC8613 的 INCLK 需要 external clock 输入（典型 27MHz per datasheet note Table5 P9："All operate current are measured at 27MHz XCLK"）。最省钱做法：
SoC 提供一个 MCLK / XCLK out（很多SoC CSI口能导出可编程时钟）
或独立 27MHz 1.8V-tolerant XO 扇出给 sensor
AC Characteristics 给了 XCLK 约束（Table4 P9）：fsck 6~36MHz，jitter ≤ 600ps p-p，占空比 40~60%。
### I2C 与 ID 脚（B2/B9/E1）
SBCL(E1) / SBDA(B2)：上拉 2.2k~4.7k 到 VDDIO(1.8V)；总线电容 ≤100pF（Table11 P19-20）
I2C_ID_SEL(B9)：floating forbidden → 接 DGND（选addr 0x62/0x63）或 10k上拉到VDDIO（选 0x20/0x21）
读 ID 做心跳：
0x03F0 = 0x86, 0x03F1 = 0x13
### MIPI 4-lane 差分走线
CSP-43的球位（Table6 P10-11）明确了 lane 分配：
PCB规则（短距、阻抗、等长）：
100Ω ±10% 差分阻抗（MIPI D-PHY 标称）
每组P/N ≤5mil 长度差（同组内）
所有 lane ≤（sensor到连接器/SoC），推荐总长 < 40mm（板上直连最好；如果过board-to-board 连接器更要控阻抗）
时钟对 不要特意等长去 data lane（MIPI D-PHY 的 clock 和 data 有独立LP时序）
靠近 connector 侧考虑 ESD TVS（低电容 <0.5pF，例如SRV05-4 类）
### XSHUTDOWN 与 FSYNC
XSHUTDOWN(B1)：floating forbidden → 10k上拉到VDDIO + MCU GPIO驱动（或RC保证上电期间高位）。拉低=硬件standby/复位
FSYNC(B3)：不用双摄主从时，可配置为GPIO或弱下拉；用时两sensor FSYNC互连，一master一slave
### 光学机械对准（最容易被忽略的坑）
Datasheet 的 pkg note（Table7 P13）：
以pkg center(0,0)为基准 → optical center = (-93.294, -121.536) μm
BGA center = (-82.109, +63.484) μm
→ 镜头光轴对准的基准必须是光学中心坐标，不是BGA外框几何中心。CAD里先建坐标系，把IR-cut孔径/镜头clear aperture/遮光罩内孔全部相对这个offset对齐，否则会出现"看起来居中但暗角偏一边"。
测试项目规范
标注"待实测"的项 = 需PDAPPLY实验室上积分球/照度计/热箱后的正式数据；此处先给 验收判据+方法，便于你现在就能写进《试产检验规范》。
BOM清单（核心传感子板 · 8MP MIPI CSP-43 · 参考料号）
此BOM为传感子板（sensor breakout）而非整机BOM，目标是让你快速出一版 17~22mm × 17~22mm 的小块PCB，焊CSP-43 + 三路电 + MIPI连接器，过BB连接器插到SoC底板。
⚠️ CSP提醒：如果你没有做过 <0.4mm pitch BGA/CSP的贴装经验，第一阶段建议让模组厂/代理先出 golden sample 或 demo board，验证MIPI链路后再投自己的PCB——CSP的 solder void / 冷焊会表现为"时而能读ID时而掉线"的噩梦。
