GC46A3T 4MP MIPI安防IPC摄像头模组方案全解析——固定枪机·AIoT·双摄帧同步的核心落地设计
📙 工程依据：GalaxyCore GC46A3T CSP Datasheet V1.0, 2021-05-11, Doc AE-4M-3021（原厂提供原件）+ 格科微硬件设计通用规范（两线串行总线时序、MIPI D-PHY 100Ω差分、三轨电源分区）。
⚠️ 无公开NDA参考设计时禁止编造——以下电路参数为从 datasheet 电气规格反推的可公开工程合理值，实际量产寄存器序列与LPF取值以原厂FAE交付的 .ini/.h配置包为准。
项目背景与需求定义
某 4MP 2560×1440 固定枪机/IPC 及衍生 AIoT 电池常电摄像头 项目，产品定义硬指标如下：
项目 | 需求值 | 备注 |
|---|
分辨率 | 2560 × 1440 | 4:3 画幅，主流 NVR 兼容 |
帧率 | 30fps 主模式，60fps 预留 | 30fps 为持续工作点 |
接口 | MIPI CSI-2 2-Lane | 主控为 Hi3516CV500 / RK3568 IPC SoC 级 |
光学 | 1/3″ M12，IR-Cut 可切换 | CRA ≤ 34° @ 像高100% |
动态范围 | 逆光场景可用 | 启用 Stagger HDR（长短曝光双帧合成） |
双摄 | 主摄 + 辅广角，需帧对齐 | 用 FSYNC 硬件帧同步（§9.8） |
尺寸 | 模组板型尽量紧凑 | CSP 裸die方案，≈ 5.9×4.4mm sensor footprint |
供电 | 系统 12V→板上转 | 需产生 2.8V / 1.3V / 1.8V 三路 |
痛点：此前用 DVP 并口的 5MP 传感器，引脚多、FPC 层数起不来、EMI 难搞；换成 MIPI 2-Lane + CSP 可以把 FPC 从 36pin 压到 20~24pin，同时把 4MP 全分辨率帧率从 15fps 提到 30~60fps。
选型思考：为什么是 GC46A3T + 卷帘 + MIPI 2-Lane？
选型维度 | 决策 |
|---|
2560×1440 @ 60fps 需 MIPI | Parallel DVP 在 4MP 高帧率下时钟太快、EMI 太大；MIPI 2-Lane 天然解决带宽+引脚矛盾——GC46A3T 的 RAW10/RAW12 over 2-Lane MIPI 是架构正确的选择 |
1/3″ 4MP 生态成熟 | M12 镜头池极大、机构件通用，BOM 成本可控 |
Stagger HDR（105dB） | 安防逆光门口/窗户场景靠它，虽然本质是双帧合成（不是单帧WDR），但对固定枪机足够用 |
FSYNC 帧同步引脚 | 双摄方案不需要软同步漂移——硬件 FSYNC 互联（§9.8）把主/从 sensor 绑在同一帧边界 |
为什么不全局快门？ | 本项目场景是固定安装→果冻不致命，且 GS 同级 4MP 方案靶面/成本/镜头生态通常更差；但若是云台/高速运动场景会否决议掉卷帘 |
为什么不是 GC4653？ | GC4653 标称 30fps max；本项目留了 60fps 算力headroom（高帧率电子防抖裁切/高帧率AE迭代），GC46A3T 的 60fps@full size 更匹配 |
一句话：GC46A3T 的价值不在「指标惊艳」，而在「1/3″ 4MP 60fps + MIPI 2-Lane + HDR + FSYNC」这个组合在一个 CSP die 上全部齐了——而且镜头和机构件全是成熟件。
系统架构设计

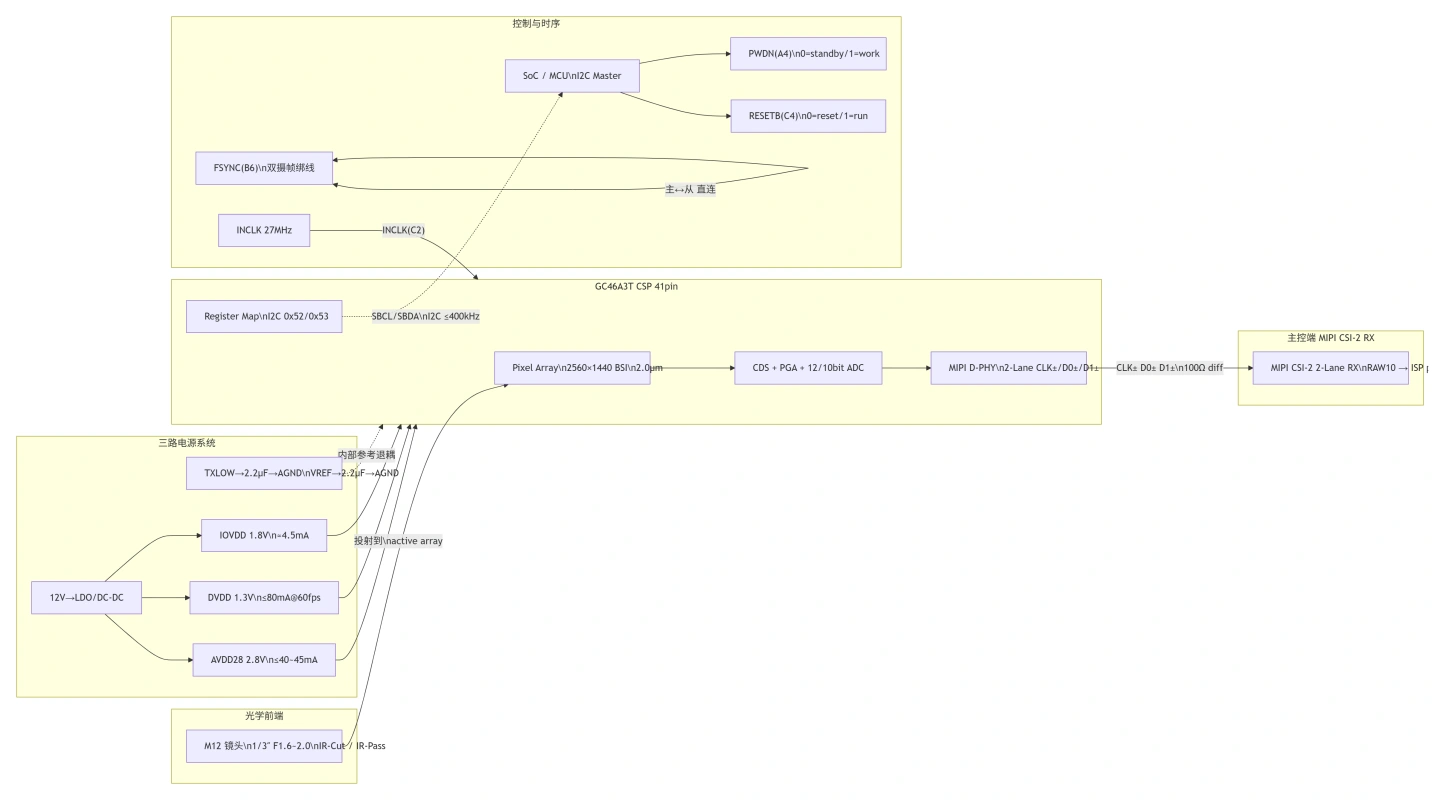

整机信号流（Mermaid）
模组 ↔ 主板接口定义（最小FPC引脚表）
FPC Pin # | 信号名 | 来源（GC46A3T pin） | 备注 |
|---|
1~2 | AVDD28 | A1/A7 (§5.2) | 2.8V 模拟，加粗走线/双via |
3~4 | DVDD | C1/D6 | 1.3V 数字，电流最大的一路 |
5 | IOVDD | D4/E2 | 1.8V I/O |
6 | AGND/ DGND | B1/B7 / C3/D2/E6… | 多点接地，FPC 至少留 2 根 GND |
7 | INCLK | C2 | 27MHz 方波，串 33Ω 源端匹配 |
8 | SBCL | A3 | I2C 时钟，上拉 2.2k→IOVDD |
9 | SBDA | B3 | I2C 数据，上拉 2.2k→IOVDD |
10 | PWDN | A4 | 明确 0/1，不可浮空 |
11 | RESETB | C4 | 明确 0/1，不可浮空 |
12 | I2C_ID_SEL | A5 | 电阻下拉(0)或上拉(1)，不可浮空 |
13 | FSYNC | B6 | 双摄时用，单摄可 NC（寄存器关func） |
14 | MCP (+) | F4 | MIPI 时钟 + |
15 | MCN (-) | E4 | MIPI 时钟 - |
16 | MDP0 (+) | E5 | MIPI 数据0 + |
17 | MDN0 (-) | F5 | MIPI 数据0 - |
18 | MDP1 (+) | F3 | MIPI 数据1 + |
19 | MDN1 (-) | E3 | MIPI 数据1 - |
20 | VOTP（可选） | E7 | OTP供电，按 datasheet 接法 |
— | 保护地/屏蔽 | — | FPC 铺铜区或额外 pin 接机构地 |
20pin FPC（0.5mm pitch）够用；若还要 VCM AF 驱动/I2C 透传/LED 控制，则升到 24~30pin。
关键电路与PCB设计要点
1）电源架构——三轨怎么来
GC46A3T 的供电规格（§2.4）：
Rail | 电压 | 最大工作电流（typ） | 噪声敏感度 |
|---|
AVDD28 | 2.8V ±0.1V (2.7~2.9) | ≈ 40~45mA @ active | 最高（模拟前端/像素阵列）→ 要低噪声 LDO |
DVDD | 1.3V ±0.05V (1.25~1.35) | ≈ 80mA @ 60fps | 数字核，允许稍多一点开关纹波，但仍建议 LDO 或 DCDC+LC |
IOVDD | 1.8V ±0.1V (1.7~1.9) | ≈ 4.5mA | 小电流，可从 1.8V 系统轨经磁珠隔离引过来 |
推荐小型方案（12V 输入板载）：
12V ──[DC-DC 3.3V]──┬──[LDO XC6206/RT9013 3.3→2.8V]── AVDD28 (低噪声，10µF+0.1µF×2)
├──[DC-DC SY8088 3.3→1.3V]────── DVDD (DCDC+LC π-filter, ≥2A headroom)
└──[LDO 3.3→1.8V]────────────── IOVDD (4.7µF+0.1µF, 磁珠隔离)
选型原则：AVDD28 绝不用开关电源直供——sensor 的 CDS/ADC 底噪会直接变成固定图案噪声和热噪。DVDD 1.3V 如果电流到 80mA 档，用 sync DC-DC + LC 比 LDO 压差(3.3→1.3=2V drop@80mA=160mW)更凉快。
2）两个「不可省略」的内部参考脚（§5.2 Pin Table）
Pin | 接法 | 为什么 |
|---|
TXLOW (D7) | → 2.2µF → AGND | 内部电源退耦，"please connect 2.2µF capacitor to analog ground"——省了就别指望图像稳定 |
VREF (F7) | → 2.2µF → AGND | 同上，内部参考退耦 |
VOTP (E7) | 按 design guide 接 OTP 供电电容 | 2K-bit OTP 存模组校准数据 |
CSP 底下焊球区域下面的 PCB 对应位置要预留阻焊开窗+镀金/OSP的焊盘，并在 sensor 四周打 地通孔阵列（≤0.5mm pitch 围绕边框），给 AGND/DGND 提供低感回流。
3）PWDN / RESETB / ID_SEL——「floating forbidden」怎么落地
Datasheet 原文（§5.2）：
POWERDOWN (A4)：floating forbidden；0=standby / 1=normal work
RESETB (C4)：floating forbidden；0=chip reset / 1=normal work
I2C_ID_SEL (A5)：floating forbidden；0→0x52/0x53（default），1→0x20/0x21
最小电路：
MCU_GPIO_PWDN ──┬── 10k pull-up to IOVDD (可选, 防GPIO High-Z)
└──[100Ω]── A4(PWDN)
MCU_GPIO_RSTB ──┬── 10k pull-up to IOVDD
└──[100Ω]── C4(RESETB)
A5(ID_SEL) ── 0Ω/NC ── GND (定死为 default 0x52/0x53)
或反过来上拉到 IOVDD 选 0x20/0x21
100Ω 在 GPIO 和 sensor pin 之间做阻尼，防热插拔/电源域不同步时的 ringing；10k 上拉保证 GPIO 万一 tri-state 时不违反「floating forbidden」。
4）INCLK 输入（C2）——27MHz 时钟质量
规格（§3）：频率 6~36MHz Typ.27MHz，抖动 ≤600ps；rise/fall 1~15ns；duty 40%~60%。
XTAL osc / SoC CLKO ──[33Ω 0603 源端匹配]──┬── C2(INCLK)
│
GND (via 10~22pF? NO! 别挂电容到地)
→ 只做微带线 50Ω单端阻抗控制
5）MIPI CSI-2 2-Lane PCB 规则（D-PHY）
GC46A3T 的物理引脚（§5.2）：
Lane | + (P) | - (N) |
|---|
Clock | F4 MCP | E4 MCN |
Data0 | E5 MDP0 | F5 MDN0 |
Data1 | F3 MDP1 | E3 MDN1 |
Layout 铁律：
规则 | 值 |
|---|
差分阻抗 | 100Ω ±10%（MIPI D-PHY 标准） |
单对内 (D+ vs D-) 等长 | ≤ 0.5mm (~25mil) |
对间等长 (CLK vs D0 vs D1) | ≤ 5mil 如果主控要求；保守做法 ≤ 2mm |
参考层 | 连续地平面，走内层为佳 |
换层过孔 | D+/D- 成对同位置打孔，周围打 GND via |
远离干扰 | 离 12V/1.3V DC-DC 开关节点 ≥ 3mm；远离 PWM LED 走线 |
ESD | 如果 FPC 座子对外暴露（可拆镜头盖），在 MIPI 线靠近 FPC 端可串小共模 + TVS（寄生电容 ≤ 0.5pF），但 GC46A3T 这种裸die CSP 模组一般 ESD 由 IR-cut 金属壳 + 屏蔽罩解决，板上不动 MIPI 线 |
6）上电时序（§9.2）——用 MCU GPIO 保证
① 供 AVDD28 先稳 → ② DVDD 上 → ③ IOVDD 上
④ RESETB = 0（拉住复位）
⑤ PWDN = 0（先 standby 安全态）
⑥ 等 ≥ 1ms（datasheet t0/t1 给 min 0，但工程上留 2~5ms裕量）
⑦ RESETB = 1
⑧ 等 ≥ 50µs~200µs
⑨ PWDN = 1（退出 standby）
⑩ 等 ≥ 1ms，再送 INCLK 稳定后，I2C 写寄存器 → streaming
如果板子上电时三路 LDO 本身有固定 rise time 排序（如 AVDD28 用使能链 cascade），可以在硬件上用 LDO EN 引脚 + RC 做硬排序，减少 MCU GPIO 压力。
测试项目规范
⚠️ 以下「实测值」栏标注为待补充/客户验证——本方案落地文撰写时尚未拿到该颗 sensor 在贵司平台的实测 log。此处给出 验收方法与判定标准，按此跑即可产出可发布数据。
序号 | 测试项 | 条件 / 方法 | 目标/判定 | 实测值 |
|---|
T-01 | 上电时序 | 示波器抓 AVDD28/DVDD/IOVDD 上升沿 + PWDN/RESETB 边沿相对关系 | 无 reverse bias；RESETB/PWDN 不违反 floating-forbidden；无毛刺 >3.3V 到任何 pin | 待补 |
T-02 | 供电电流 | 30fps full / 60fps full / PWDN standby | I_AVDD≈40mA / 45mA；I_DVDD≈46mA / 80mA；I_IOVDD≈4.5~5mA；PDN 态 µA 级 | 客户实测 |
T-03 | MIPI 眼图 | 示波器 + 差分探头，30fps RAW10 2-lane；测 HS 摆幅/共模/眼高/抖动 | D-PHY 眼 open；UI≈ 依 lane rate；无 LP-HS 边界欠冲超标 | 待补（需高带宽探头上板） |
T-04 | I2C 枚举 | 0x52/0x53 读 ID reg 0x03F0/0x03F1 | 返回 0x46 / 0xA3（§10 Register List: Sensor_ID_high=0x46, low=0xA3） | 待补 |
T-05 | 全黑黑电平 | Lens cap on，读出 Gr均值 | 应在 ISP 预期范围（datasheet §9.4 每帧自动 black level calibration via light shield pixel） | |
T-06 | CRA 渐晕 | 灰卡均匀场，镜头 M12 @ f/1.6~2.0，算 corner/center | Illumination ratio ≥ 标称（CRA 曲线 34°匹配前提下）；否则换镜头或降 FOV | |
T-07 | HDR 合成验证 | 门口逆光场景；长曝/短曝 VC0/VC1 抓帧 → 合成 | 亮窗细节不 clip、暗部不糊成一团；合成 ghost < 阈值（运动物体边缘） | |
T-08 | 卷帘果冻 | 快速横扫条纹/旋转风扇叶片 @ 1/30s~1/60s | 可接受 ≠0 但不超过产品定义阈值（固定枪机一般 OK） | |
T-09 | 高温成像 | 60°C 恒温箱 30min → 跑流 | 不出紫条/不出 lock-up；稳定图像温度 spec §1.4 给 0~60°C | |
T-10 | FSYNC 双摄对齐 | 主/从 FSYNC 互联，抓两路帧计数器时间戳 | 帧边界 skew < 1 line（按寄存器 0x027F ff. 调） | |
BOM清单
下表为 GC46A3T 周边核心物料（不含镜头/IR-Cut/结构件/SoC端），全部为可公开通用料号等级：
Ref | 位号 | 物料 | 参数 / 选型说明 | 单价档 |
|---|
U1 | Sensor | GC46A3T-C41Y0 | 41PIN-CSP, Colored, 2560×1440, BSI 2.0μm | — |
U2 | AVDD28 LDO | XC6206P282MR / RT9013-28GB | 2.8V LDO，Iq 低，≥150mA，SOT-23-5 | ¥0.15 |
U3 | DVDD 1.3V | SY8088A / MT736 / 或 LDO（看热算） | Sync DC-DC 1.3V @200mA+，或 LDO若只跑30fps | ¥0.30~0.60 |
U4 | IOVDD 1.8V LDO | XC6206P182MR | 1.8V @150mA，SOT-23-5 | ¥0.15 |
C1~C4 | AVDD28 退耦 | 10µF 0603 X7R + 0.1µF×2 | 紧挨 A1/A7 ball下方过孔到内层AGND | ¥0.02 |
C5~C6 | DVDD 退耦 | 10µF + 1µF + 0.1µF | 紧靠 C1/D6 区域 | ¥0.02 |
C7 | TXLOW | 2.2µF 0402/0603 X7R → AGND | §5.2 强制 | ¥0.01 |
C8 | VREF | 2.2µF 0402/0603 X7R → AGND | §5.2 强制 | ¥0.01 |
R1 | PWDN 上拉 | 10k 0402 → IOVDD | + 100Ω串阻 | ¥0.005 |
R2 | RESETB 上拉 | 10k 0402 → IOVDD | + 100Ω串阻 | ¥0.005 |
R3 | ID_SEL | 0Ω→GND（选0x52）或→IOVDD（选0x20） | 不悬空 | ¥0.005 |
R4 | INCLK 源端匹配 | 33Ω 0402 | 靠近 SoC/晶振输出端 | ¥0.005 |
FB1 | IOVDD 隔离 | 120Ω @100MHz 磁珠 0603 | 防数字开关噪声耦合到 IO 电平 | ¥0.08 |
FPC | 连接器 | 20~24pin 0.5mm pitch 下接/上接 | 选镀金 3µ"+；MIPI 对须成对分配相邻 pin | ¥0.30 |
BOM 合计传感器周边无源+电源 ≈ ¥1.2~2.5/台（不含 lens/IR-cut/机构/PCB/SoC），属于典型 4MP CSP 方案的低成本档。
立即获取定制方案
如果您正在用 GC46A3T 做以下任一方向，我们可以按你们的主控/结构/合规要求把上述框架收敛到可投板状态：
项目目标 | 我们需您确认的维度 |
|---|
固件寄存器序列（上电→streaming→HDR 模式切换） | 主控型号（HiSilicon / Rockchip / NXP / 全志） + MIPI RX 驱动版本 |
镜头+IR-cut 选型与CRA匹配报告 | 目标 F#、IR-cut 厚度/偏移、镜头型号 datasheet |
PCB/PCBA堆叠（单板 vs FPC+主板） | 板尺寸限制、层数（2L/4L）、是否AF/VCM、是否双摄 FSYNC |
低照度调优（噪声/3DNR/γ） | 是否有暗室 lab / 或寄样给我们测（SNR10、黑电平稳定性） |
认证（EMC/ESD 接触 8kV 空气 15kV） | 产品外壳金属/塑料、有无屏蔽罩预算 |
📧 tech@pdapply.cn｜主题写「GC46A3T 定制：[您的产品类型]」
我们会回一份 问卷+gerber review checklist，把「数据手册里的参数」转成「您这块板子上真的能跑的寄存器文件」。
© PDAPPLY 晟跞®科技 技术内容中心
本文基于 GalaxyCore GC46A3T CSP Datasheet V1.0 (AE-4M-3021)的公开可引用章节（供电/引脚/时序/寄存器map/光学规格）做工程转译；原厂 NDA 级资料（参考原理图 PDF / .ini 配置 / FAE comment）不包含在内。实测数据栏位在拿到测试平台后更新。
让硬件选型，有据可依，且字字可信。
