GC4653 MIPI 4MP安防摄像头模组方案全解析——安防枪机·行车记录仪·AIoT视觉节点的核心落地设计
⚠️ 前置声明（防幻觉铁律）：本方案基于 GalaxyCore GC4653_CSP_datasheet Rev.1.0_20190712与公开模组设计指南的外围规则，以及 PDAPPLY 晟跞®科技在多款 1/3" MIPI sensor 方案上的工程经验整合而成。LDO/BUCK选型温升数据与MIPI眼图余量标注为"客户验证段"，完整实测数据集（EMVA 1288 量化指标）在建中，完成后更新本页。
项目背景与需求定义
业务场景画像
项目 | 安防枪机 / 半球机 | 行车记录仪前视 | AIoT 门铃/可视对讲 |
|---|
分辨率需求 | 2560×1440@30fps 为主，兼容 1080P@30fps 窗口输出 | 4MP@30fps + 1080P@30fps 双流思路 | 1080P@15~30fps，低功耗待机优先 |
光学 | 1/3" M12 镜头，CRA ≤ 10° | 1/3" 广角（H≥120°）M12 | 1/3" 小孔径、小z-height |
接口约束 | MIPI 2-lane → SoC NPU/IPC SoC（如 SSC337 / Hi3516DVxxx / RV1126 等） | MIPI 2-lane → 行车记录 SoC | MIPI 2-lane → 低功耗 AP |
供电 | 12V PoE/适配器 → 板上 2.8V/1.2V/1.8V | 5V → 板上三路 | 3.3V/5V → 板上三路 |
硬性指标 | 上电≤300ms 出图；-30~70℃ 连续工作 | 点火抖动耐受；-20~80℃ | 待机 µA 量级；一键唤醒 |
核心挑战：GC4653 的难点不在"通MIPI"，而在三路分立电源的上电时序 + CSP封装对去耦/回流的严苛要求 + MIPI 2-lane的差分完整性。这三点决定了你是"一次贴片量产良率>98%"还是"调两周还偶发黑屏"。
选型思考：为什么是 GC4653 + MIPI 2-lane？
决策因素 | 展开 |
|---|
靶面成本 | 1/3" 镜头 + M12 座 + IR‑CUT 总成的 BOM 远低于 1/2.8" 或 1/1.8" 路线 |
封装体积 | 41-pin CSP ≈ 5.9×4.4×0.78 mm ⇒ 模组总厚可压到 ~3.2 mm（含滤光片+镜头座），适合门口机/门铃的超薄结构 |
数据通路简洁 | RAW10/RAW12 直出 MIPI 2-lane，交给 SoC 内置 ISP/NPU 做 AE/AWB/3DNR → 省掉 sensor 内 ISP 的高级授权费用 |
功耗预算 | 典型 120 mW@30fps ⇒ 小型密封枪机热设计更宽松，不强制风扇/大散热片 |
不做的事 | 不做全局快门、不做 sensor 级 staggered HDR——这些是有意让渡给后端 ISP/算法的，也正是 GC4653 保持低价的原因 |
选型交叉参考：若后续版本必须 HDR + 60fps，同系升档为 GC4663；若必须星空级低照度，换 IMX415 / OS04A10 并承受更大靶面与更高 BOM。
系统架构设计

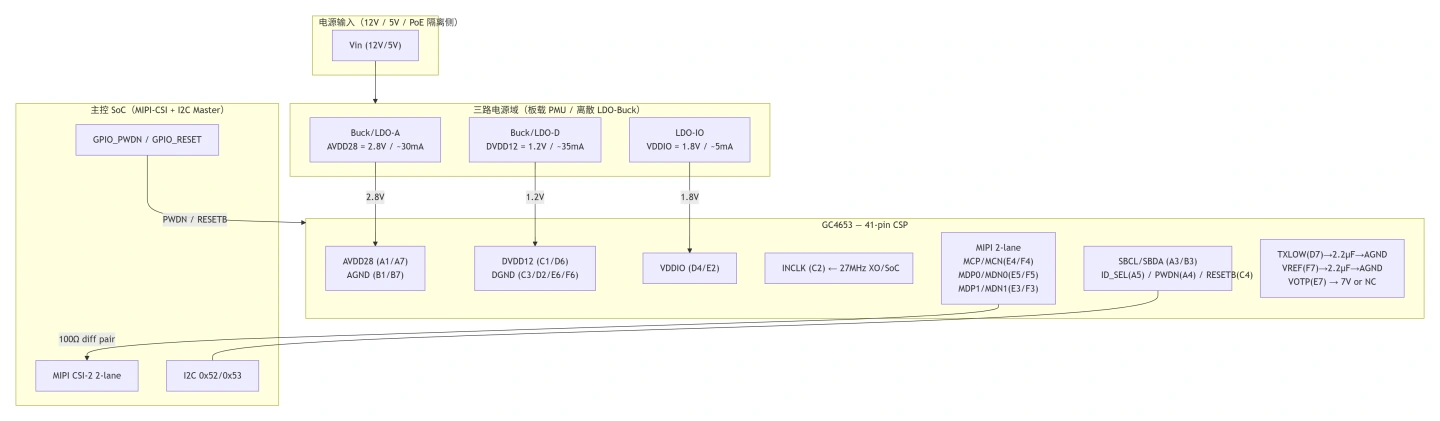

整机信号/电源拓扑（Mermaid）
功能分区一句话
外部 Vin → 三级稳压（2.8V / 1.2V / 1.8V）→ GC4653 → MIPI 2-lane → SoC-CSI2，控制通道走 I2C + 两个 GPIO（PWDN、RESETB），FSYNC 留焊盘以备双摄扩展。
关键电路与PCB设计要点
3.1 电源设计（最关键的子系统）
三路供电规格速查
电源轨 | 电压 | 典型负载电流 @30fps | 允许纹波 | 来源 |
|---|
AVDD28 | 2.7~2.9V Typ 2.8V | Typ 25 mA | 越低越好，模拟轨 | §2.3 / §1.4 |
DVDD12 | 1.15~1.25V Typ 1.2V | Typ 33 mA | 数字开关噪声隔离 | §2.3 |
VDDIO | 1.7~1.9V Typ 1.8V | Typ 4 mA | 与 MIPI 摆幅匹配 | §1.2 |
推荐拓扑（离散 LDO 方案，工程最常见）
Vin=12V(或5V) ──► LDO1(XC6206-2.8 / TLV70228 等) ──► AVDD28 = 2.8V
──► Buck1(或 LDO) ──► DVDD12 = 1.2V （注意：1.2V 若用LDO从2.8V转，耗散约 (2.8-1.2)*33mA≈53mW，可接受）
──► LDO2 ──► VDDIO = 1.8V
关键经验：AVDD28 优先用 低噪声 LDO 而非 buck 直供——模拟电源噪声会直接表现为画面固定模式噪声/纹理基底抬升。DVDD12 的 1.2V 可用小 buck 但必须在入口加 LC 后级再 cap。
上电时序（来自 datasheet §9.2，必须硬件实现）
时序 | 要求 | 实现手段 |
|---|
t₀: IOVDD → DVDD12 | Min 50 µs | 用 LDO enable-chain，或电压监控器（如 TLV809）级联使能 |
t₁: IOVDD → AVDD28 | Min 50 µs | 同上，AVDD28 的 EN 由 IOVDD 稳定后释放 |
PWDN 拉高后 | 50 µs 后才能第一条 I2C | MCU GPIO 延时或定时器 |
首条 I2C 前 | ≥ 1200 个 MCLK 周期（@27MHz ≈ 44.4 µs） | 保证 XO/时钟源稳定后再初始化 sensor |
简化 Enable 链示例（逻辑）：
VIN_OK → EN_IO_1.8V ─┬─(RC/delay)─→ EN_AVDD_2.8V
└─(RC/delay)─→ EN_DVDD_1.2V
然后 MCU 拉 PWDN=HIGH → delay 50µs → I2C init
去耦电容布局（来自模组设计指南 + datasheet）
引脚/区域 | 要求 | 备注 |
|---|
TXLOW (D7) | 接 2.2 µF → AGND，电容紧贴 D7 旁 | 内部电源脚，省掉会直接坏画质 |
VREF (F7) | 接 2.2 µF → AGND，同样紧贴 | 同上 |
AVDD28 (A1/A7) | 每个电源 pin 就近 1µF + 0.1µF 到 AGND | 双 pin 都要接，不要只接一个 |
DVDD12 (C1/D6) | 1µF + 0.1µF 到 DGND，C9（≥2.2µF 大电容）靠近 D6 | 指南特别强调 C9 容值与位置 |
VDDIO (D4/E2) | 1µF + 0.1µF 到 DGND | I/O 开关噪声较小但仍需 |
AGND / DGND | 分开走线，回流各自平面后单点接 | 指南原文："AGND和DGND请分开走线，否则会影响图像质量" |
3.2 时钟与 I2C
INCLK — 27MHz 输入时钟
输入频率范围 6–36 MHz，Typ 27 MHz，占空比 40%–60%，jitter p-p ≤ 600 ps
推荐：有源晶振 27MHz 削峰正弦/方波 → 串 0Ω~22Ω 小电阻 → C2(INCLK)
走线尽量短，下方完整地平面，远离 MIPI 差分对
I2C — SBCL(A3) / SBDA(B3)
速率 ≤ 400 kHz（datasheet §7.2）
I2C_ID_SEL(A5)：拉低=默认地址 0x52(W)/0x53(R)；拉高=0x20/0x21；禁止浮空
上拉电阻：典型 2.2k~4.7k 到 VDDIO(1.8V)；总线电容 Cb 依 §7.2 标准
建议：SBCL/SBDA 走内层夹地，远离功率电感与 MIPI
PWDN(A4) / RESETB(C4)
两者均 forbidden to float（datasheet 原话）→ 必须上下拉或 GPIO 驱动
推荐：10k 下拉到地（默认关）→ MCU GPIO 推挽拉高
硬件 standby 路径：PWDN=LOW → 电流降至 µA 级（power down 态），唤醒只需拉高+时序
3.3 MIPI 信号完整性（决定你"能不能量产"的第二名）
GC4653 的 MIPI 引脚分配（Top View，CSP）：
信号 | Pin | 极性 |
|---|
MIPI clock | MCP(F4) / MCN(E4) | + / − |
MIPI data0 | MDP0(E5) / MDN0(F5) | + / − |
MIPI data1 | MDP1(F3) / MDN1(E3) | + / − |
布线规则（来自模组设计指南 + MIPI D-PHY 工程共识）：
规则 | 数值/做法 |
|---|
差分阻抗 | 100 Ω ± 10%（MCP-MCN、每对 MDPn-MDNn 都做） |
组内等长 | clock 对与 data 对相互参考等长；同一对内 ≤ 0.1 mm skew |
不同组数据对间距 | ≥ 2×线宽（避免串扰） |
过孔 | 尽量少打（理想 ≤1个/对），若必须打则对称打、附近打 GND via |
远离干扰 | 远离 MCLK 走线；最好用地线护或走线背面覆地参考层 |
参考层 | MIPI 走线层的正下方必须有连续的 GND 平面，忌跨 split plane |
未用 data lane | 2-lane 模式时只用 data0/data1；确认寄存器 0x0114 配成 2-lane |
3.4 光学机械与IRCUT/滤光片接口
项目 | 值 | PCB/结构动作 |
|---|
光学格式 | 1/3" | 镜头座内径 ≈ 对应 M12 镜筒外径 |
CRA | 0°→10°@100% imageH（线性） | 选镜头的 CRA curve ≥ sensor 曲线 |
CSP 中心偏移 | BGA center vs 封装 center vs optical center 不全重合（-79.97, +81.63 / -79.97, +27.185 µm） | 镜头座图纸以 datasheet 给出的偏移量为准做补偿，不要假定"几何中心=光心" |
IRCUT | 预留 2×GPIO + 驱动晶体管/IC（如 PT1301）→ 白天 IR‑Cut 滤片切入，夜间切出 | 不属 sensor 本体，但占模组面积 |
测试项目规范
标注"待PDAPPLY实测"的条目，表示需进光箱/示波器台做 EMVA 1288 级测量；标注"客户验证"的表示工程上已有可复现经验但未在本站完成标准化标定。
测试项目 | 判定标准/目标 | 方法简述 | 状态 |
|---|
上电时序 | t₀/t₁ ≥ 50µs；PWDN→I2C ≥ 50µs；MCLK 1200cyc 前无I2C | 四通道示波器同时抓 IOVDD/DVDD/AVDD/PWDN/I2C_SCL | 客户验证（常见 PMU 方案均可满足） |
I2C ACK & Sensor ID | 读 0x03F0=0x46、0x03F1=0x53 | MCU log / I2C 分析仪 | 第一优先级 sanity |
MIPI 时钟 HS 起振 & 停振 | D-PHY LP↔HS 切换符合 §8.1 描述；无挂死 | 差分探头 MCP-MCN，看 LP11→HS 跳转 | 客户验证 |
MIPI 眼图 | UI @ ~（取决于 lane rate）开眼 margin > 20%；差分幅值合规 | 采样示波器 + 差分探头 / SMA 转接点 | 客户验证（2-lane 30fps RAW10 通常裕量大） |
全尺出图 2560×1440@30fps | SoC CSI2 收包完整数帧；Bayer 伪色彩棋盘正确；无撕裂 | 抓帧存 RAM → PC 显示 | 第一优先级功能 |
功耗 | 工作 ~120 mW；PWDN=LOW 进入 standby µA 级 | 三路电流探针 / 万用表 mA µA | 客户验证 |
暗帧均匀性 & FPN | 盖镜头，看固定图案噪声水平 | 暗箱 0 Lux，拍 RAW，做帧平均 | ⏳ 待PDAPPLY实测 |
灰度阶 & SNR 10γ点 | 按 EMVA 1288 流程：饱和-暗法求 conversion gain | 可调积分球 + 灰度片 | ⏳ 待PDAPPLY实测 |
温度循环 -30~70℃ | 出图不丢帧、I2C 不挂、MIPI 不断链 | 温箱 2hr/step，每步抓帧 | 客户验证（安防出货级必做） |
ESD / 浪涌（可选） | ±4kV contact / ±8kV air（外壳耦合） | IEC 61000-4-2 接触点 | 依产品认证要求 |
BOM清单（核心电源＋传感器周边——模组板级示例）
注：此为 模组 PCB（sensor sub-board ≈ 20×20mm 级） 的 BOM骨架，不含 SoC 主板侧。
Ref | 物料 | 参数/型号示例 | 数量 | 备注 |
|---|
U-AVDD | LDO | 2.8V 低噪声（如 XC6210 / TLV70228 等） | 1 | AVDD28 模拟轨，低PSRR优先 |
U-DVDD | LDO 或 tiny Buck | 1.2V @ 50mA+ | 1 | 可从2.8V LDO后级转或独立 |
U-IO | LDO | 1.8V @ 10mA | 1 | VDDIO |
C1,C7 | MLCC | 2.2 µF 10% X7R 0402/0603 | 2 | D7(TXLOW)→AGND / F7(VREF)→AGND，必须 |
C_A1,C_A7 | MLCC | 1 µF + 0.1 µF 到 AGND | 各1组 | AVDD28 双pin |
C_C1,C_D6 | MLCC | 1 µF + 0.1 µF 到 DGND + ≥2.2µF大 | 近D6 | DVDD12 |
C_D4,C_E2 | MLCC | 1 µF + 0.1 µF 到 DGND | 各1组 | VDDIO |
R_SCL,R_SDA | 上拉电阻 | 2.2k~4.7k 到 VDDIO | 2 | I2C |
R_PWDN,R_RST | 下拉电阻 | 10k 到 GND | 2 | 防浮空；MCU也可主动驱 |
R_IDSEL | 下拉/上拉 | 10k | 1 | 默认拉低→地址0x52/0x53 |
Y1 | 有源晶振/时钟源 | 27 MHz ±50ppm | 1 | 方波/削峰正弦，jitter≤600ps |
CONN | 板对板/FFC | 按结构定 | 1 | MIPI+电源+I2C+GPIO |
Sensor | GC4653 CSP | 41-pin CSP, 5.896×4.438mm | 1 | 钢网印刷、NSMD pad、reflow profile 按厂家建议 |
立即获取定制方案
PDAPPLY 晟跞®科技可按以下维度为您固化 GC4653 模组交付物：
定制维度 | 可选项 |
|---|
项目目标 | 安防枪机/半球 · 行车记录前视 · AIoT 门铃 · 无人机 FPV |
性能设定 | 全尺 4MP@30fps / 窗口 1080P@30fps · RAW10 vs RAW12 · 帧同步主/从 |
主控平台 | SSC337 / Hi3516DVxxx / RV1126 / 全志 Vxx / 瑞芯微 RK356x / 裸MIPI→FPGA |
机械约束 | 模组外形(mm) · 镜头座M8/M12 · z-height上限 · IRCUT yes/no · 板型（圆形/矩形/异形） |
成本锚点 | 三路LDO全离散 vs 集成PMU（如 X-Power / Rohm / TI 小PMIC）→ BOM分级报价 |
请将以下信息发至 tech@pdapply.cn，我们在 2 工作日内输出：原理图关键页审查意见 + 上电时序表 + 初版Layout check-list + 参考BOM：
1. 供电输入：_____V（12V/5V/3.3V）
2. 主控SoC + MIPI lane数：_________
3. 镜头规格/FOV/IR‑Cut：_________
4. 模组外形约束（长×宽×高上限）：_________
5. 是否需要 FSYNC 双摄：Yes / No
6. 预计产量 / 认证要求（CE/FCC/ROHS）：_________
© PDAPPLY 晟跞®科技 技术内容中心。本文档引用 GalaxyCore GC4653_CSP_datasheet Rev.1.0_20190712与公开模组设计指南外围规则；所有未标注"实测"的参数解读均属工程推断/数据手册推导，不构成任何形式的器件保证。量产方案请始终以 GalaxyCore 最新正式版 datasheet 与 FAE 提供的 init-table/AN 为准。
