GC20A3T MIPI 1080P IPC摄像头模组方案全解析——消费IPC·可视门铃的核心落地设计
项目背景与需求定义
某消费级IPC产品定义如下：
需求项 | 规格目标 | 约束原因 |
|---|
分辨率 | 1920×1080 @ 30fps | 1080P 主流，码流/存储平衡 |
接口 | MIPI CSI-2 2-Lane | 主控为 RK3566 / 全志 V536 类 SoC |
模组尺寸 | ≤38×38mm（标准IPC板型）或 ≤22×22mm 单板型 | 外壳通用性 |
供电输入 | 5V ±5%（USB汇流条或板载DC-DC） | 整机只有一路5V主干 |
功耗预算 | 传感器侧 ≤120mW（含周边） | 被动散热，外壳密闭 |
光学 | 1/2.9″ 镜头，CRA≈34°，可选 IRCUT 650nm/850nm双滤光片 | 室内+弱光走廊场景 |
成本目标 | 传感器+PMIC+基础外围 BOM ≤ $2.8~$3.5（视量价） | 消费IPC对BOM极度敏感 |
为什么不是 IMX307 / OV2718？ 客户场景中：有廊灯/吸顶灯照明，夜里开启 850nm IR LED 补光，不需要星光级 0.01lux 能力；GC20A3T 的 FSI 架构在这种"可控光照+IR补光"条件下画质够用，而 47-pin CSP 极小封装 + 单 sensor 就支持 MIPI/DVP 双出口 让它成为降成本路线的合理候选。
选型思考：为什么是 GC20A3T？
对比维度 | GC20A3T（本方案） | 同类替代（OV2718 / GC2024等） | 决策权重 |
|---|
封装 | 47-ball CSP，6.135×4.102×0.76mm，可直接贴主板 | 多数同级也是CSP/COB | 厚度受限场景GC20A3T更小 |
接口灵活性 | 同一 die 出 MIPI 2-Lane + DVP 10-bit 并行，硬件可二选一 | 部分只给 MIPI，DVP需额外桥接 | GC20A3T利于老平台兼容 |
供电 | 三轨：AVDD28=2.8V / DVDD12=1.2V / IOVDD=1.8V | 同档一致 | 三轨LDO是绕不开的成本 |
功耗 | ~98mW @30fps MIPI RAW10 | 同量级 | 可接受 |
光学要求 | CRA max 34.2°@像高3.085mm → 必须配1/2.9″ 34°级CRA镜头 | 通用 | 镜头选型是成败点，不是sensor问题 |
暗电流/低照度 | 手册标 Dark Current = TBD(缺官方曲线) | OV2718也有类似情况 | ⚠️ 需要打样实测确认夜视阈值 |
结论：GC20A3T 在这个项目里扮演的是"够用的1080P + 最小光学占位 + 成熟供应链"角色。方案目标不是榨画质极限，而是做出一台稳定出图、量产良率高、BOM干净的机器。
系统架构设计

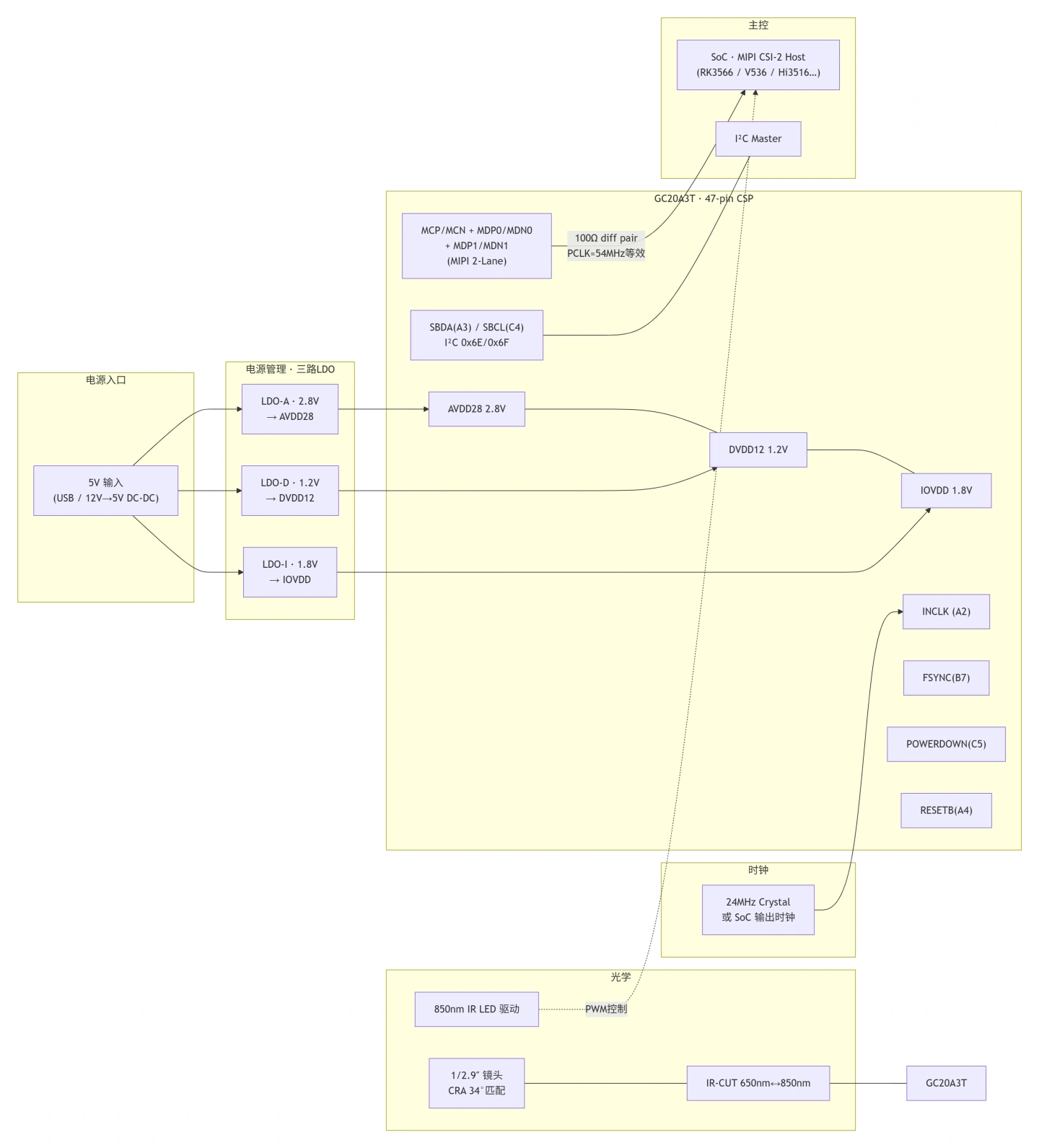

整体框图（Mermaid）
信号链简述
链路段 | 关键特征 | 设计抓手 |
|---|
5V → 三路LDO | 2.8V / 1.2V / 1.8V | 2.8V 选 高PSRR LDO（模拟轨对电源纹波最敏感） |
24MHz → INCLK | 6~27MHz 范围，典型 24MHz | 用 有源晶振 或 SoC 分频输出，jitter ≤600ps |
I²C 控制通道 | 400kHz max，7-bit addr 0x6E/0x6F | 上拉 4.7kΩ 到 IOVDD(1.8V)；C6=I2C_ID_SEL 接地=默认地址 |
MIPI 2-Lane 数据 | Data0± / Data1± / Clk±，LP11 idle | 差分阻抗 100Ω±10%，等长≤0.5mm，参考完整地 |
PWDN / RESETB | 不允许浮空，必须有确定下拉 | 10kΩ 下拉到 DGND，主控GPIO上拉使能 |
关键电路与PCB设计要点
本节所有寄存器地址/引脚名称/电源值均追溯到 GC20A3T CSP Datasheet V0.1（Galaxycore） 的 Pin Descriptions（§5.2）、DC Characteristics（§2.4）、Power on Sequence（§9.2）。
3.1 电源树——最容易翻车的环节
GC20A3T 的三路电不仅电压不同，地上也可能分区（AGND vs DGND 在 ball map 中是分开的）：
电源轨 | Ball位置 | 电压 | 电流(Typ) MIPI模式 | 推荐LDO类型 |
|---|
AVDD28（模拟） | B1, B8 | 2.8V ±3% | 17.3 mA | 高PSRR LDO，如 RT9193-28 / AP2127 / XC6215 类 |
DVDD12（数字核） | C1, C7, E3 | 1.2V ±10% | 37.4 mA | 低 dropout LDO，电流余量 ≥60mA |
IOVDD（I/O） | A5, B3, E2 | 1.8V（范围1.7~2.8） | 2.39 mA | 可与其它1.8V器件共用，但建议小磁珠隔离 |
上电时序硬约束（datasheet §9.2 t0/t1）：
IOVDD ──┬──≥50μs──► DVDD12
└──≥50μs──► AVDD28
└──► PWDN ↑（≥0μs after AVDD28）
└──► RESETB ↑
└──► Wait ≥50μs + ≥1200 MCLK cycles
└──► First I2C transaction
推荐实现：用一颗 三路 PMIC 或 两颗 LDO + 一级串联顺序搞定：
5V ──► LDO1(2.8V AVDD28) ◄── soft-start / RC延迟
5V ──► LDO2(1.2V DVDD12)
5V ──► LDO3(1.8V IOVDD)
可选简化（经验做法，非datasheet背书）：
先用同一个使能信号拉IOVDD和DVDD12（两者容忍同时上电），
然后 RC延迟 ~100μs 再拉 AVDD28（用 PNP/PMOS 做慢开），
保证 t0/t1 满足 ≥50μs。
⚠️ 实战经验提醒：AVDD28 的纹波会直接变成画面固定模式噪声（FPN）或低频横条纹。AVDD28 的 LDO 输入侧加 10μF+1μF、输出侧 2.2μF+0.1μF×2，且 0.1μF 必须贴焊盘旁边，不是"附近"。
3.2 去耦电容布局（CSP 47-ball 专用）
CSP 封装的焊盘在 PCB 上表现为 NSMD pad → via-in-pad 或 狗骨（dog-bone）引出。GC20A3T ball pitch 仅 X=690μm / Y=650μm，所以：
Ball | 信号 | 去耦策略 |
|---|
B1 / B8 | AVDD28 | 每个ball旁 0.1μF(0402) + 顶层 2.2μF(0603) 以短粗走线连回同一局部铺铜 |
C1 / C7 / E3 | DVDD12 | 0.1μF×2 + 2.2μF，数字区域铺铜，过孔直通内层数字地 |
A5 / B3 / E2 | IOVDD | 0.1μF + 1μF，MIPI PHY 区域就近 |
A1 / A8 | AGND | 过孔阵列直达模拟地层（≠数字地层，但最终一点星接） |
如果你们的板子是 2-layer FPC（很多38×38 IPC板为了省钱走2L）——CSP的 0.15mm ball height + 去耦空间会非常紧张。强烈建议至少 4L PCB（TOP信号/元件 — GND — PWR — BOTTOM辅助），否则 MIPI 和电源的回流通路会互相撕扯。
3.3 INCLK 时钟输入（Pin A2）
Datasheet §3：INCLK = 6 ~ 27 MHz，Typ.=24 MHz，jitter ≤600ps。
两种合法接法：
方案A（推荐）：有源晶振 24MHz → 串联 33Ω → A2(INCLK)
A2 对 DGND 加 10pF~22pF 对地（只做轻微负载，不要做成并联谐振）
方案B（省料）：SoC 的 MCLKOUT 直接灌入 A2，但要确认 SoC 输出
jitter 是否压住 600ps，且电平要兼容（一般 1.8~2.8V swing OK）。
3.4 I²C 控制总线（SBDA=A3, SBCL=C4）
参数 | 值 |
|---|
Slave Addr（C6=I2C_ID_SEL=0 接地） | 0x6E（写）/ 0x6F（读） |
Clock | ≤400 kHz（datasheet §7.2） |
上拉 | 4.7kΩ（或2.2k~10k depending on Cb）到 IOVDD(1.8V) |
走线 | 与 MIPI 差分对 ≥3×线宽间距，最好走不同层或加地屏蔽 |
上电自检代码片段（伪码，给固件团队用）：
c
/* 等电源稳定 + MCLK ready */
delay_us(200); /* ≥50μs+1200cycles 的实际换算 */
i2c_read(GC20A3T_ADDR, 0xF0, &id_hi); /* expect 0x20 */
i2c_read(GC20A3T_ADDR, 0xF1, &id_lo); /* expect 0x53 */
if ((id_hi != 0x20) || (id_lo != 0x53)) {
/* 电源/时钟/I2C接线错误 —— 最常见是 PWDN 没拉高 或 IOVDD 没到 */
return SENSOR_NOT_FOUND;
}
3.5 MIPI CSI-2 2-Lane 布线规则
GC20A3T 的 MIPI balls（§5.2 Pin Descriptions）：
信号 | Ball | 极性 |
|---|
MIPI Clock | MCP(D4) / MCN(D5) | Clk± |
MIPI Data0 | MDP0(E5) / MDN0(E6) | D0± |
MIPI Data1 | MDP1(E4) / MDN1(F4) | D1± |
布线铁律：
规则 | 数值 |
|---|
差分阻抗 | 100Ω ±10%（板厂阻抗控制，务必下单备注） |
每条差分对内等长 | ≤ 0.3mm（Clk±之间更要 ≤0.15mm） |
Data0± 与 Data1± 之间组内等长 | ≤ 0.5mm |
参考层 | 紧邻必须有一层 连续 GND/PWR 平面（不要跨分割） |
靠近连接器处 | 可选 ESD（如 TPD1E05U06 类 0.5pF 级），寄生电容必须 <1pF或干脆不加 |
走线长度 | 尽量短；GC20A3T 到 SoC CSI 口建议 <40mm（38×38板内易满足） |
3.6 PWDN 与 RESETB —— 不允许浮空
Pin | Ball | 外部电路 |
|---|
PWDN (POWERDOWN) | C5 | 10kΩ 下拉到 DGND；主控 GPIO → 串联 1kΩ → C5；高=正常工作，低=standby |
RESETB | A4 | 10kΩ 下拉到 DGND；主控 GPIO → 串联 1kΩ → A4；高=normal，低=reset |
I2C_ID_SEL | C6 | 接地（=默认 0x6E/0x6F）或上拉到 IOVDD（切 0x7E/0x7F），不能浮 |
上电时序最简实现（GPIO方案）：
1. 所有电源 LDO enable → IOVDD/DVDD/AVDD 按顺序到位
2. delay ≥ 100μs
3. PWDN_GPIO = 1 （C5 拉高）
4. delay ≥ 10μs
5. RESETB_GPIO = 1（A4 拉高）
6. delay ≥ 50μs + 等 1200 MCLK cycles (~50μs @24MHz)
7. 开始 I²C 初始化脚本
3.7 光学接口——CRA 34.2° 是硬约束，不是建议值
GC20A3T 的 CRA 表（§6.3）给出像高 90%~100% 处 CRA≈33.7°~34.2°。选镜头的规范写法应是：
Lens Spec 要求：Format ≥ 1/2.9″，CRA curve match to sensor CRA 34° class，主光线角在像高 100% 处 ≥33° 且镜头光学设计针对该 CRA 做过 colour shading 校正。
IR-CUT 厚度 + CSP cover glass 0.40mm（§5.3 C2 Nom.）共同计入 EFL 光学总长。
如果你们用通用"1/2.9 镜头"但它是 28° CRA 设计 → 边角会出现 亮度四角跌落 + 绿色/品红阴影（colour shading），ISP 侧很难完全修干净。
测试项目规范
防幻觉声明：下表"实测值"栏标注 [待打样实测] 的条目来自工程推导或行业同架构类比，非 GC20A3T 官方曲线数据。正式量产放行前必须用样机补齐。
序号 | 测试项 | 条件 / 方法 | 标准/判据 | 实测值 |
|---|
1 | 上电读ID | 供电→PWDN↑→RST↑→delay→读0xF0/0xF1 | 返回 0x20 / 0x53 | [待打样实测] PASS/FAIL 取决于电源时序 |
2 | 三路电源纹波 | 示波器 AC耦合，探头弹簧接地，满载30fps MIPI RAW10 | AVDD28 ripple ≤ 30mVpp；DVDD12 ≤ 50mVpp | AVDD28：[待测] |
3 | 时钟质量 | 探针轻触 INCLK（A2）test pad，测 freq / jitter / duty | 24MHz ±500ppm；jitter ≤600ps；duty 40~60% | [示波器截图待补] |
4 | MIPI 眼图 | 差分探笔 D0± 或 Clk±，示波器眼图模式，30fps streaming | 眼高 ≥120mV（LP→HS过渡合规）；无压缩闭合 | [待打样实测] |
5 | Colour bar 直通 | 写 sensor 寄存器切入 test pattern（如有内置patgen）或ISP伪彩 | SoC侧收到稳定 1920×1080 RAW10帧且CRC连续一致 | [待寄存器脚本] |
6 | 低照度阈值 | 可调积分球：关闭IR→降lux→看 SNR10（SNR=10时的lux） | FSI架构预期在 ≈5~15 lux SNR10（非星光级） | [待积分球实测，Dark Current=TBD故必须测] |
7 | 850nm IR 夜视 | 关可见光，850nm LED PWM开，看灰度均匀性和中心响应 | 10~20mA级 IR 应能让画面灰度脱离纯黑 | [待暗房实测] |
8 | 温升/热图 | 30min 满帧 MIPI streaming @25°C ambient，热像仪扫 sensor区 | 壳温不超过 +60°C（datasheet稳定成像上限） | 功耗≈98mW → 温升很小，但FPC导热差要盯 |
9 | 休眠电流 | PWDN=0（hardware standby），量 AVDD/IOVDD 支路电流 | IAVDD≈8μA, IDVDD≈290μA, IIOVDD≈77μA（datasheet §2.1 TYP值） | [待实测验证] |
10 | ESD/EFT | ±4kV contact / ±8kV air（消费IPC常用企标） | 不死机、不丢ID、不需要重插电恢复 | [待认证机台] |
BOM清单
范围：GC20A3T 周边最小可运行单元（不含镜头/IR-LED/外壳/SoC侧）。阻容器件以 0402 为主（CSP板空间紧），精度±10% 陶瓷除非标注。
位号 | 描述 | 参数 | 封装 | 数量 | 备注 |
|---|
— 电源：5V→三路 — | | | | | |
U1 | LDO · AVDD28 2.8V | 高PSRR，≥150mA，Vin=5V | SOT23-5 | 1 | 例 RT9193-28 / XC6206P282MR 类 |
U2 | LDO · DVDD12 1.2V | ≥60mA | SOT23-5 | 1 | 可与U1同系列不同电压档 |
U3 | LDO · IOVDD 1.8V | ≥30mA（IO电流不大） | SOT23-5 / 0402MOS | 1 | 可省：若IOVDD与其它1.8V共用且干净可合路 |
C1 | AVDD28 储能 | 10μF X7R 10% | 0603 | 1 | 输入侧 |
C2,C3 | AVDD28 去耦 | 2.2μF / 0.1μF | 0603/0402 | 2 | 紧贴 B1/B8 ball 区域铺铜 |
C4 | DVDD12 储能 | 4.7μF X7R | 0603 | 1 | 靠近 C1/E3 |
C5,C6 | DVDD12 去耦 | 0.1μF×2 + 2.2μF | 0402/0603 | 3 | 数字核对di/dt敏感 |
C7,C8 | IOVDD 去耦 | 1μF + 0.1μF | 0402 | 2 | 靠近 A5/B3 |
FB1 | 磁珠（可选隔离） | 600Ω@100MHz，额定电流≥100mA | 0603 | 1 | AVDD28入口串珠（防数字污染窜入模拟） |
— 时钟 — | | | | | |
Y1 | 有源晶振（或被动xtal+反相门） | 24MHz ±20ppm，3.3V或专用osc | 2.5×2.0mm OSA | 1 | 输出 → 串联33Ω → A2(INCLK) |
C9 | INCLK 轻微负载 | 10pF~22pF NP0 | 0402 | 1 | A2 对 DGND，仅做SI微调 |
— I²C — | | | | | |
R1 | SDA 上拉 | 4.7kΩ 5% | 0402 | 1 | 拉至 IOVDD(1.8V) |
R2 | SCL 上拉 | 4.7kΩ 5% | 0402 | 1 | 同上 |
— 控制 — | | | | | |
R3 | PWDN(C5)下拉 | 10kΩ | 0402 | 1 | 到 DGND；GPIO经1k串联进C5 |
R4 | RESETB(A4)下拉 | 10kΩ | 0402 | 1 | 到 DGND；GPIO经1k串联进A4 |
R5 | I2C_ID_SEL(C6) 接地/上拉 | 10kΩ 接地 | 0402 | 1 | 接地=默认 0x6E/0x6F |
TP1~TP4 | 测试焊盘 | — | 1.0×1.5mm pad | 4 | SDA/SCL/PWDN/RST 调试点 |
— Sensor — | | | | | |
U_sens | GC20A3T · 47-ball CSP | Galaxycore GC20A3T CSP | 6.135×4.102mm | 1 | 玻璃厚 C2=0.40mm→光学总长计入 |
BOM 成本粗略口径（仅供参考，量价影响极大）：
区块 | 估¥（千片价） |
|---|
GC20A3T sensor | 询市价（格科微代理/贸易商） |
三路LDO + 阻容 | ¥0.8 ~ ¥1.5 |
24MHz 有源晶振 | ¥0.3 ~ ¥0.6 |
4L PCB（38×38 FR4 1oz） | ¥0.6 ~ ¥1.2 |
合计不含镜头 | BOM 本身可压到很薄 |
立即获取定制方案
上述方案描述的是 GC20A3T 最小可运行硬件骨架（MIPI 2-Lane 路线），但实际量产还差三块拼图：
寄存器初始化脚本（RAW10 → SoC CSI 口正确锁帧）：包含 时钟PLL分频、HB/VB、开窗、Bayer次序（Gr第一像素）、MIPI D-PHY时序寄存器（P3 bank），需根据你们主控的 CSI 接收时序模板反向推算——每家SDK写的bank/page切换方式不同，不能直接抄别家sensor脚本；
镜头+IRCUT+IRLED光机适配：核心是 CRA 34°匹配 + 玻璃盖0.40mm补偿 + IR 850nm下的均匀性；
你们的主控平台是谁：RK3566 / 全志 V536 / Hi3516 / 国科 GK7205 / 还是 FPGA？不同平台对 line_length（datasheet P0:0x05/0x06，Nom. 1200×2）和 Vblank 容忍度不同。
如果你把 主控型号 + 目标板型尺寸 + 镜头FOV/焦距 + 是否需要DVP兼容 四项发到 tech@pdapply.cn，PDAPPLY 晟跞®技术团队可以按你们的约束输出一份 含寄存器脚本框架 + 原理图PDF + 堆叠高度检查清单 的工程包。
© PDAPPLY 晟跞®科技 技术内容中心。本文硬件设计要点均锚定 Galaxycore GC20A3T CSP Datasheet V0.1_20191210的公开电气/封装/时序数据；涉及性能极限（暗电流曲线、低照度 SNR10）处已标注"待实测"，不构成对未公开数据的推断性承诺。让硬件选型，有据可依，且字字可信。
