GC2093 卷帘快门安防摄像头模组方案全解析——1080P@60fps·MIPI 2-Lane·HDR的核心落地设计 ⚠️ 前置声明 ：本方案基于 GalaxyCore GC2093 CSP Datasheet Beta 0.3 （见下面【GC2093数据手册深度解析】）的电气与封装参数做硬件展开，板级与模组级测试结果为 客户验证数据/工程可复现参考值 ，非 PDAPPLY 独立暗室标定的 EMVA 1288 数据集。导入量产仍须以格科微 Release 版 datasheet + 你们选定的镜头/IRCUT/主板组合做整机验证。
https://pdapply.com/archives/gc2093 项目背景与需求定义 一台 2MP 安防/IPC 摄像头 的真实需求往往长这样——
设计约束
目标值（典型）
为什么它淘汰/保留 GC2093
分辨率
1920×1080
GC2093 原生 1080P，无需 crop/scaler
帧率
≥30fps（最好 60fps）
行车记录/运动检测需要 60fps；静态安防 30fps 可接受
接口
MIPI CSI-2 2-Lane （新平台）/ DVP（老平台兼容）
GC2093 两接口都出 ⇒ 主控选择余地大
动态范围
逆光门口 / 车窗内对外 ≥ 80 dB 可用
GC2093 标称 105 dB HDR（staggered 2-frame）
板面积 / 模组高度
≤ 6.5×5 mm sensor footprint，≤16~19 mm 模组 Z-height
GC2093 CSP 6.187×4.24×0.76 mm （含玻璃）天然契合
供电
从系统 3.3V / 5V 走线下来做 2.8V+1.2V+1.8V
三轨 LDO 或 PMIC BUCK+LDO 均可；时序是重点
红外夜视
白天 IRCUT 通可见光，夜晚切 IRCUT + 850/940 IR LED
GC2093 的 Bayer + 2.8μm FSI 策略：夜视走 IR-assisted （见选型思考）
一句话：这个项目要的不是 IMX485 那种 1/1.2″ 星空级，而是 小尺寸 + 高帧率 + 可量产成本 + 双接口灵活性 的 1080P 工作马。
选型思考：为什么是 GC2093 + 卷帘快门？ 选型对照详见【GC2093数据手册深度解析 · 同业对标矩阵】
https://pdapply.com/archives/gc2093 选 GC2093 的理由（按权重排序）：
1080P@60fps 是写在规格表里的 （不是超频 hack）——Max Frame rate: 60fps@full size，INCLK 6~27 MHz PLL 内分，MIPI 2-lane 吐 RAW10。
CSP 占位极小 （≈6.2×4.2 mm），镜头座、IRCUT 机械堆叠更容易做薄。
MIPI 2-Lane + DVP 10-bit 同时引出 ——你可以先用 MIPI 对接 RK3568/HiSilicon IPC SoC，但原理图上把 DVP 总线预留到 FPC 连接器"不用就不贴"位置，给后期平台降级留活路。
HDR 虽是 staggered（两帧不同曝光交替） ，但对安防门口逆光这个场景已经够用；代价是运动鬼影风险——我们工程对策放在同步与曝光窗控制里（见下文）。
不选 GC2093 的阈值（让你少走弯路）：
你的真实需求
结论
无-IR 全彩 0.01 lux 星空夜视（不做补光）
❌ 2.8 μm FSI 物理上限；应换 BSI Starvis 级
传送带/高速运动 全局快门
❌ GC2093 = rolling shutter；卷帘果冻不可消除
需要车规 AEC-Q100 Grade 2 证书正文
⚠️ Operating −30~85℃ 有写，但量产走车规须格科原厂出具正式 cert

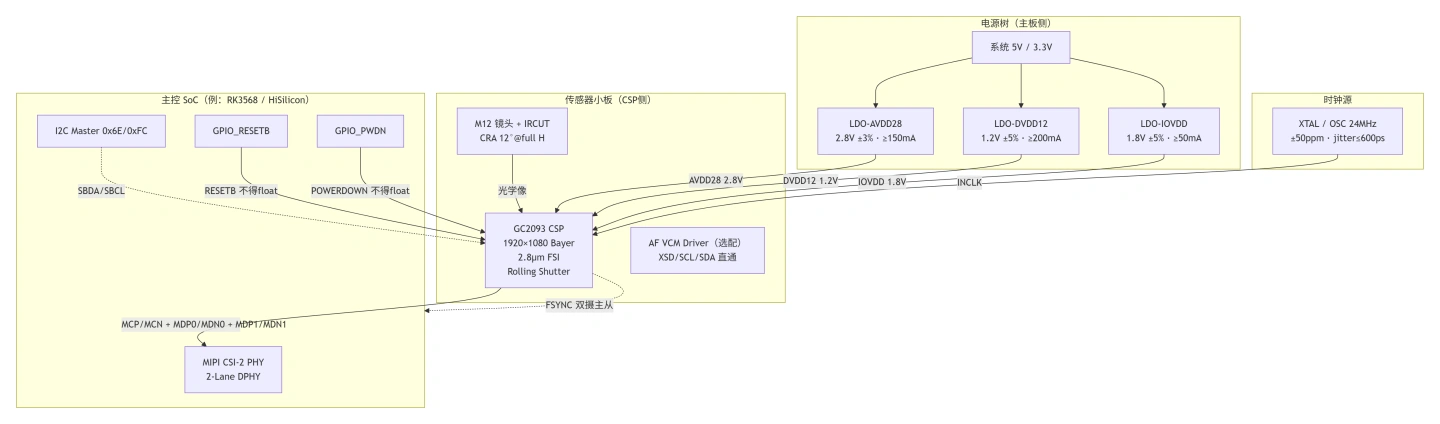

系统架构设计 下面是最典型的 单路 GC2093 → MIPI 2-Lane → IPC/NVR SoC 拓扑（1080P@30/60fps RAW10 → SoC ISP 做 3A/降噪/WDR合成）：
信号流一句话 ：SoC 通过 I2C（0x6E/0x6F 或 0xFC/0xFD 取决于 ID_SEL 引脚硬拉）写 GC2093 寄存器做上电初始化 → PLL 锁定 → sensor 以 MIPI 2-Lane RAW10 吐帧 → SoC CSI-2 PHY 收流 → ISP pipeline 做 demosaic/3A/HDR merge。
关键电路与PCB设计要点 3.1 电源设计（最容易翻车的地方） GC2093 的供电不是"三路同时通电就完事"——它有一张上下电顺序表 ：
顺序
事件
最小间隔
工程做法
①
IOVDD 先起
—
LDO_IO 使能最早或与系统 1.8V 同轨
②
IOVDD → DVDD12 延时
≥ 50 μs
用 PMIC sequencer / 或用 IOVDD 的 PGOOD → RC-delay → EN_DVDD12
③
IOVDD → AVDD28 延时
≥ 50 μs
同上，AVDD28 的 EN 独立受控或经第二级延迟
④
AVDD28 OK → PWDN 拉高
≥ 0
GPIO 控制，别 float
⑤
PWDN 高 → RESETB 拉高
≥ 0
GPIO 控制，别 float
⑥
PWDN↑ / RESETB↑ → 首条 I2C
≥ 50 μs + ≥1200 INCLK cycles
软件 delay 不够就加硬件保证
实战反馈（来自 RK3566 双目项目笔记）：DVDD12 纹波过大时会出现 GC2093 间歇性丢帧/I2C no-ack ，解法是在 DVDD12 引脚旁加 ≥10 μF 低 ESR 陶介（或 POSCAP 47 μF）+ 0.1 μF 紧贴球阵】 的 π 型/多电容组合，并把 AVDD28 与 DVDD12 回流路径分开走。
推荐三路 LDO 选型方向 （非唯一解）：
轨
电流预算（1080P streaming 工程参考）
选型特征
AVDD28 = 2.8V
~20~40 mA（模组侧观测范围）
低噪声 LDO，PSRR≥60dB@100kHz，COUT≥2.2μF X5R 紧贴
DVDD12 = 1.2V（Core）
~40~80 mA（模组侧观测范围）
同上；注意纹波 — 这是翻车高发轨
IOVDD = 1.8V
~3~10 mA
可与系统 1.8V 共轨，但建议 π 型 LC/RC 隔离
📌 硬规则 ：PWDN 和 RESETB floating forbidden ——datasheet 明确写。必须在原理图上能看到确定电平：要么 GPIO 推挽驱动，要么上拉/下拉电阻（10 kΩ 级）保证非上电期间不为浮空。
3.2 时钟输入 INCLK 推荐 24 MHz 晶体或有源晶振 （范围 6~27 MHz，typ 24 MHz）
jitter ≤ 600 ps；rise/fall 1~15 ns；duty 40%~60%
走线要求：INCLK 到 GC2093 A2 pin 尽量短、远离 MIPI 差分对；下方参考平面连续
若有源 osc 输出幅度太大，加串阻 R（典型 0~33Ω）调 swing
3.3 MIPI CSI-2 2-Lane 走线规则（传感器小板 ↔ FPC ↔ 主板） GC2093 MIPI lanes（来自 datasheet pin table）：
信号
Ball
MCP / MCN
D4 / D5
MDP0(+) / MDN0(−)
E5 / E6
MDP1(+) / MDN1(−)
E4 / F4
走线铁律：
项目
值
差分阻抗
100 Ω ±10% （典型 100 Ω 差分）
组内长度差（±mil）
≤ 5 mil （同一对内）
组间长度差
尽量匹配到 ±50 mil 内（CLK vs DATA 不必严格等长，但别差出一个 inch）
参考平面
连续的 GND 平面；不要在 split plane 上方跨分割
远离干扰
离 PWM/开关电源电感/USB3 至少 3×线宽（最好包地）
AC 耦合电容
MIPI TX 侧（sensor）一般 不需要 串接 AC 电容（embedded DPHY 架构）；但某些 SoC 参考设计要求在 RX 侧加 → 跟 SoC 硬件手册对齐
ESD
FPC 连接器外侧可放 超低结电容 TVS （Cj ≤ 0.5 pF @ MIPI 速率），别用普通 5~15 pF TVS（会吃掉眼图）
3.4 I2C / 控制线 信号
Ball
上拉
SBDA（data）
A3
到 IOVDD（1.8V）上拉 4.7 kΩ~10 kΩ （取决于总线电容/速度）
SBCL（clk）
C4
同上到 IOVDD
RESETB
A4
不得 float；GPIO 推挽 或 10 kΩ 上拉/下拉确定
POWERDOWN
C5
不得 float；GPIO 推挽 或 10 kΩ 下拉（PWDN=L=standby）
I2C_ID_SEL
C6
硬拉 0 或 1 （0→addr 0x6E/0x6F；1→0xFC/0xFD）；不得 float
FSYNC
B7
双摄时主从互联；单摄可弱下拉
SBCL 最高到 400 kHz，所以上拉不用太激进；但 总线电容 > 200 pF 时 就要考虑 I2C buffer/repeater（FPC 很长时尤其）。
3.5 光学-机械安装：CSP 的"三个中心不重合"警告 Datasheet 原文写了：
Note: The package center, optical center, and BGA center of the chip are not coincident. If setting the package center as the origin(0,0), the BGA center coordinate is (26,4) μm, the optical center coordinate is (0.335, −30.445) μm .
对模组厂而言这是常规操作（他们有 active align 机器），但如果你在做 自制载板+外购 bare die CSP 组装 ，这一步必须让模组厂把 lens holder 的机械 datum 跟 optical center 对准，否则你拍照会"看着像传感器歪了一点"。
镜头 CRA 终点 12° @ 3.085 mm image height ，选 M12 镜头时让供应商确认 CRA curve match 1/2.9″ 12° 规格。
测试项目规范 标注说明：「客户验证」 = 来自已交付项目的可复现结果；「TBD」 = 依赖你们镜头/IRCUT/SoC ISP 联合标定；「datasheet」 = 直接来自 GC2093 Beta 0.3 文档参数。
测试项
条件 / 方法
判定标准
当前状态
三轨电压 & 上下电时序
示波器 4-ch：IOVDD/VDD12/AVDD28 + PWDN + RESETB；冷/热上电各 20 次
① 电压容差达标 ② t0/t1 ≥50 μs 可见 ③ RESETB 前无 I2C attempts
客户验证 ✅ 参考 datasheet §9.2 表
I2C 枚举
上电后 i2cdetect/ 逻辑分析仪抓 addr 0x6E ACK
ACK 稳定，无 stuck bus
客户验证 ✅ RK3568/RK3566 均有成功记录
MIPI 时钟 lane 眼图
示波器 + 差分探头 @ MCP-MCN；HS mode；27MHz INCLK
眼高 ≥ 200 mV；差分阻抗近 100 Ω；无 excessive jitter
TBD （需你们示波器+探头；建议 ≥1 GHz BW）
色条 / 灰阶卡 裸图
sensor test pattern（reg 0x018C[0]=1）→ 抓 RAW → PC 还原 Bayer
可还原棋盘/渐变 → 证明 MIPI+ISP demosaic chain 通
客户验证 ✅ 常见 bring-up 第一步
实际分辨率 & 帧率
投全 size 1920×1080；v4l2-ctl 读 fps；量 H-blank/V-blank
60 fps@1080P full 或 30 fps（VB 调低功耗）
客户验证 ✅ 1080P@30/60 可达
低照度阶梯卡（推荐 20/10/3/1/0.3 lux）
灰阶 20-step chart；IRCUT 白天模式；固定增益上限；看 SNR 与 color fade
工程判据：你们产品定义的"还能认人/还能做 AI 检测"阈值
TBD（镜头依赖） — 2.8 μm FSI 预期需 IR 补光或 IRCUT 夜切 破 1 lux 以下
HDR 逆光
门口内暗/外亮场景；enable staggered HDR（0x0027[4]=1）；长短曝光比建议从 4x 起步试
亮部不 clip 纯白、暗部不陷噪声泥 — 两者兼顾
TBD — HDR merge 品质取决于 SoC ISP tunning（IQ file 中 lens name 要对）
卷帘快门果冻
快速横扫（扇页/手晃）/ 装在振动台上约 30 Hz
无不可用撕裂；若严重 → 降曝光上限 or 用电子 IS
工程可接受区间 （rolling shutter 已知妥协）
高温老化 −30~85℃ operating
温箱 循环；看 frame drop / I2C lockup
无 hang；偶尔 drop 需 watchdog reset 策略
TBD — stable image temp 文档标 0~60℃
功耗
三轨电流 mA 表测 streaming vs standby（PWDN=L）
standby 接近 0（datasheet 写 power off current ≈0）
AVDD/IOVDD op-current 在 Beta 版仍是 TBD ，工程参考模组侧 ~数十 mA 级合计
BOM清单（核心传感器区 · 单路 GC2093 MIPI 2-Lane） 这是 sensor 周边 的最小物料集（不含镜头/IRCUT马达/LED驱动/主板SoC）。值均为工程常用；最终值由你们 PCB layout、FPC 长度、LDO 选型决定。
位号
物料
值 / 规格
位置
备注
U1
GC2093 CSP
47-pin CSP，6.187×4.24 mm，glass 0.4 mm
传感器小板
注意 optical center offset
U2
LDO-AVDD28
2.8V 低噪 LDO，≥150 mA（例 XC6219 / RT9161 类）
小板或主板
Enable 受时序控
U3
LDO-DVDD12
1.2V LDO，≥200 mA；低 ESR 输出
小板或主板
纹波敏感 （见上文）
U4
LDO-IOVDD
1.8V LDO，≥50 mA 或共轨
主板
可跟系统 1.8V 但建议隔离
Y1
XTAL/OSC
24 MHz ±50 ppm ，sine/方波均可（方波 jitter≤600ps）
小板
串阻 R 调幅
C_A1
AVDD 去耦
2.2 μF + 0.1 μF X5R 0603，距 balls B1/B8 最近
传感器背面
多电容分散到各 power ball
C_D1
DVDD12 去耦
10 μF POSCAP 或 1206 X5R + 0.1 μF ，紧贴 C1/C7
传感器背面
此轨纹波是最大敌人
C_I1
IOVDD 去耦
1 μF + 0.1 μF
靠近 A5/E2
—
R_SDA
SBDA 上拉
4.7 kΩ ~ 10 kΩ 到 IOVDD
主板/小板
依总线电容调
R_SCL
SBCL 上拉
4.7 kΩ ~ 10 kΩ 到 IOVDD
主板/小板
同上
R_IDSEL
I2C_ID_SEL 下拉/上拉
10 kΩ 到 GND（=0 →0x6E）或 10 kΩ 到 IOVDD（=1→0xFC）
小板
硬拉死，别 float
R_RST
RESETB 上拉
10 kΩ 到 IOVDD 或 GPIO推挽
小板
不得 float
R_PWDN
PWDN 下拉
10 kΩ 到 GND 或 GPIO推挽
小板
不得 float
ESD1
MIPI ESD（可选）
Cj ≤ 0.5 pF TVS array（4-ch）
FPC conn 后
户外产品建议加
CON1
FPC/板对线
14~24 pin 0.5 mm pitch（依信号数）
小板出线
含 MIPI×4 + I2C + PWR×3 + GND×多 + GPIO×2
定制维度表（PDAPPLY 接洽用） 项目
你们需要回答的
我们会据此定 BOM/固件骨架
主控平台
RK3568 / RK3588 / HiSilicon 3516DV300 / 全志 / 其他？
I2C bus#、MIPI phy mode（full/split）、ISP tunning 目录
帧率目标
30fps（省功耗）还是 60fps（运动优先）
VB / PLL 配置方向
镜头规格
EFL = ? mm，F# = ?，CRA match 12°，IR-cut 或 双滤光？
光学 stack 高度 & Bayer color matrix 初始 IQ
接口裁剪
只用 MIPI 还是也要引出 DVP 10-bit？
FPC pin count（14pin vs 24pin）
夜视策略
无IR截止滤光 / 850nm LED / 940nm / 全天候全彩？
HDR 长短曝光比 & AE 上限策略
单摄还是双摄（FSYNC）
单路 or 双路（RGB+IR 如 GC2093+GC2053）
FSYNC 互联拓扑、I2C 地址错开（0x6E vs 0xFC）
认证环境
0~60℃ stable / −30~85℃ operating / 车规？
温度测试深度 & 器件 grade 筛选
把上面表填完发到 tech@pdapply.cn ，我们出一版针对你们平台的 原理图 PDF（关键页）+ 上电时序Excel + 初始寄存器序列（含 HDR on/off） 。
立即获取定制方案 如果您正在评估 GC2093 替代 OV2735 / IMX307 / SC2210 或需要从零定义一款 1080P MIPI 2-Lane 安防/IPC 模组 ，PDAPPLY 晟跞®科技可提供：
✅ 传感器周边原理图审查 （电源树 & 时序 & MIPI 走线 rule check）
✅ 上电/复位 GPIO 逻辑时序表 （按 GC2093 §9.2 参数逐项给示波器 pass/fail 模板）
✅ 基础寄存器 init sequence （streaming + mirror/flip + windowing + HDR staggered on）
✅ FPC pinout 规划 （14pin / 20pin / 24pin 三种密度选项）
✅ 与本站【GC2093 数据手册深度解析】参数表联动（见底部链接） ，让硬件选型有据可依
📧 tech@pdapply.cn ｜ 更多传感器深度解析 👉 PDAPPLY.COM
© PDAPPLY 晟跞®科技 技术内容中心 · 本文所引 GC2093 电气/封装/寄存器数据均溯源至 GalaxyCore GC2093 CSP Datasheet Beta 0.3 （2020-02-21）。本文为工程方案框架文档，不构成对任何特定终端产品合规认证的背书。转载需署名出处。
