GC2053 MIPI 1080P安防摄像头模组方案全解析——IPC·车载DVR·智能家居的核心落地设计
📙 数据来源声明：本方案的核心电气参数锚定 Galaxycore 官方 GC2053 CSP Datasheet Rev.1.0 (2018-07-31)及 GC2053_CSP模组设计指南Rev.1.1公开摘录；PCB规则与主控对接经验综合自 RV1126 / RK356x / 全志平台公开调试实录（见文末引用）。本节暂无 PDAPPLY 自测功耗/噪声数据库，所有"典型值"凡非官方 guaranteed spec 均标注为工程参考或客户验证区间，不做臆测精确赋值。
项目背景与需求定义
某标准 1080P30 安防 IPC / 车载 DVR 项目提出以下硬约束：
痛点恰恰是：GC2053 的 datasheet 给了寄存器表和时序约束，但外围电路怎么摆、电源怎么分域、MIPI 怎么走线、上电时序怎么落到 GPIO + 延时代码，才是量产不翻车的分水岭——本节就解决这个 gap。
选型思考：为什么是 GC2053 + MIPI 2-lane？
回顾【待插入链接：GC2053 数据手册深度解析】中的对标结论：
DVP 并口虽然"什么 MCU 都能接"，但 10-bit 数据 + PCLK + V/H-SYNC 一共占 ≥12 根线，FPC 层数/宽度直接上去，而且 PCLK 在 1080P30 时频率不低（线长稍过就串扰），layout 地狱。
MIPI 2-lane只需要 Clock± + Data0± + Data1± = 4 对差分 + I2C + 电源 + 控制，FPC 可以做到 12~20pin 细线，且接收端是 SoC 内置 CSI-2 D-PHY，抗干扰好得多。
决策结论：以 MIPI 2-lane + Raw10 为主通道，DVP 仅作原理验证/legacy 平台备选。
系统架构设计

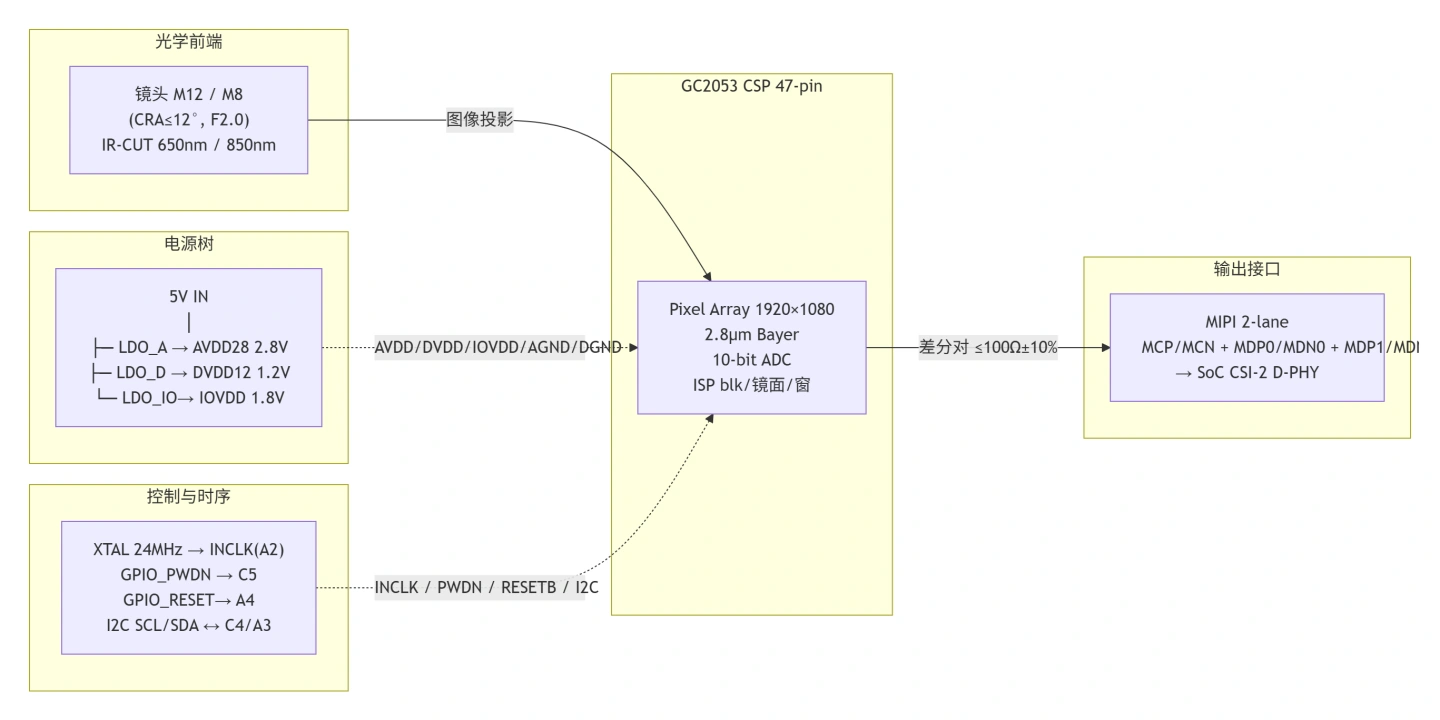

整体信号链路
模组板级分区（推荐）
┌────────────────────── 16mm(FPC上边) ──────────────────────────┐
│ [镜头座 M12] [GC2053 CSP] [去耦电容群] │
│ │ │
│ AGND区域←左翼 │ AVDD28局部铺铜 │DGND区域→右翼 │
│ 47-pin BGA │ │
│ [VPIX/VREF/TXLOW/RSGLOW 旁路] [DVDD12铺铜岛] │
├────────────────────── 板厚 4~6层(FPC或刚性小板) ────────────────┤
│ IOVDD 1.8V 岛 │ I2C上拉 │ PWDN/RESETB RC │ FPC CONNECTOR │
│ (MIPI走内层差分布线，参考层连续地) │
└──────────────────────────────────────────────────────────────┘关键电路与PCB设计要点
3.1 电源设计（最容易毁画质的部分）
GC2053 的电源不是"三路电压对了就行"，而是三路各自干净、各自回路短、AGND/DGND分区。
推荐拓扑（从 5V 输入）
5V_IN ──[磁珠 / 0Ω]──┬── LDO_A(低压差低噪, 例 XC6219/RT9193类)── AVDD28 = 2.8V
├── LDO_IO(1.8V LDO) ───────────────────── IOVDD = 1.8V
└── Buck/LDO_D(1.2V) ────────────────────── DVDD12 = 1.2V⚠️ 模组设计指南原文措辞值得敬畏：「电容容值请严格参照外围电路图上标注的电容值放置……所有电容均不可省去，否则会影响图像质量；AGND和DGND请分开走线」
AGND vs DGND 分区规则（工程实操）
AGND（A1、A8）：只服务 AVDD28 回流、模拟旁路（VREF/VPIX/TXLOW/RSGLOW 类模拟引脚旁路电容回流）
DGND（B2、B4、E7、F3 …）：服务 DVDD12 / IOVDD / MIPI 回流 / 数字控制引脚
PCB 上：两区各自先聚到本地岛 → 单点（或窄颈部）汇到主系统地平面，不要拉一根细长 GND trace 让 A 和 D 共用
GND 走线 / 铺铜至少 0.2mm 宽，多打地过孔（尤其 CSP 底部参考区）
3.2 时钟输入 INCLK（Pin A2）
走线规则：
INCLK 从时钟源到 A2 尽量短、少过孔、两侧地护
如果主控到 sensor 的 FPC 距离 > 30cm，公开案例提示需要评估是否加时钟缓冲器
实测验证方法：示波器探针接地弹簧、10×探棒，量 A2 对 AGND 的波形——看到干净 24MHz 方波、振幅合理、无明显振铃，再往下走 I2C
3.3 I2C / PWDN / RESETB 控制
I2C 7-bit 地址换算：0x6E 写 → 7-bit = 0x37 ——所以 Linux 设备树里你经常看到 reg = <0x37>
3.4 MIPI 2-lane 差分走线（画 PCB 时最值钱的几条线）
GC2053 的 MIPI 球位（CSP Top View bumps-down 读法参照 datasheet 引脚表）：
布线铁律（综合 datasheet + 模组设计指南 + 公开HW调试经验）：
3.5 上电时序落地（从 GPIO 到代码）
把 datasheet 那张 power-on sequence 表翻译成可执行步骤：
① 板级供电建立：IOVDD(1.8V) → 等 ≥50µs → DVDD12(1.2V) & AVDD28(2.8V) 任意序但都晚于 IOVDD
② 起 MCLK（24MHz）→ 等 ≥ (1200个cycle ≈ 50µs @24MHz)
③ PWDN_GPIO = HIGH → 等 ≥50µs
④ RESETB_GPIO = HIGH
⑤ 等一小段（≥50µs）后，第一笔 I2C 事务：读 Chip ID 0xF0/0xF1 == 0x20/0x53
⑥ 加载模组厂提供的初始化寄存器脚本（Page选bank→写序列）
⑦ 使能 streaming掉电反序：先停 streaming → RESETB=LOW → PWDN=LOW → 撤电（DVDD先/或同撤，AVDD后撤）
测试项目规范
标注说明：📘 = 源于 datasheet 电气 spec；📙 = 源于公开模组厂/社区实测参考区间（非 PDAPPLY 自测）；未作实测处填「待客户验证/待 PDAPPLY 测」。
BOM 关键物料清单（参考方向，非完整采购单）
⚠️ BOM 免责：上表为方案级参考，具体到量产需由模组厂 FAE 按镜头结构、板厚层数、FPC 材质、EMI 要求敲定。GC2053 核心是 CSP，BOM 里最贵的是镜头+IR-cut机构+PCB工艺合格率，不是这颗 sensor。
