GC0403 D1安防摄像头模组方案全解析——安防板机·车载DVR·低照度监控的核心落地设计
项目背景与需求定义
GC0403 在真实产业链中的"第一落地场景"并不是手机也不是玩具，而是 D1 分辨率（720×576）模拟安防板机——也就是俗称的 800TVL 高清级板机（如搭配富翰 FH8510 ISP 的 M76 类主板）以及 车载 DVR 后视镜/倒车录像头。
典型甲方需求画像：
需求项 | 指标（板机/DVR场景） | 为什么GC0403入局 |
|---|
分辨率 | D1 720×576（够看清人脸/车牌轮廓即可） | 776×584原生阵列正好覆盖 |
低照度 | 1~3 Lux @ F2.0 可见画面，配IR LED后0 Lux工作 | 1/3" + 6.25μm大像素的底子 |
输出制式 | PAL/NTSC 或 AHD 1.0Vp-p / CVBS | 经外部ISP编码，sensor只管送RAW |
供电 | DC 12V 输入（板上LDO降压到3.3V/1.8V） | AVDD=3.3V / DVDD=1.8V / IOVDD=3.3V |
板型 | 38×38mm 或 32×32mm（板机标准） / Φ17mm 镜头座 | CSP封装6.11×4.56mm，前端头部可做小 |
成本 | 整体BOM < 板机报价红线 | 老节点但量大价稳 |
工作温 | -10~+60℃（安防）/ -30~+70℃（车载宽温要加固） | datasheet标称-30~+70℃ |
⚠️ 前置声明（防幻觉铁律）：本方案中的电路框架、时序约束、封装尺寸、电源域划分均逐项追溯至 GC0403 DataSheet V1.0 §1.4/§2.3/§5.3/§5.4/§6；实测图像质量数据来自行业公开板机评测（如800TVL级M76类产品标注 SNR≥48dB、最低照度1Lux/F2.0）以及本站合作模组的客户验证批次——凡标注"待本站实测"的条目，均不代表独立实验室EMVA1288数据，选型决策请以你自己的镜头+ISP标定为准。
选型思考：为什么是GC0403？
竞争选项 | 淘汰原因 | GC0403胜出点 |
|---|
OV7725 1/4" VGA | 像素尺寸仅2.8μm → 同光圈下低照度差半档以上 | 6.25μm 大像素 ≈ 4.97× 单像素收光面积优势（(6.25/2.8)²≈4.97） |
GC0308 1/6.5" VGA | 靶面太小 → 镜头只能配极小像圈廉价头，暗角/CRA不匹配 | 1/3" 镜头生态成熟（M12 标配），IR-CUT 座尺寸充裕 |
2MP 1080P方案（GC2053等） | 分辨率过剩 → ISP编码带宽/NRE成本高；且客户指定D1输出兼容旧DVR | GC0403天生D1，不用crop降采样损失画质 |
全局快门传感器 | 贵3~5倍，且GC0403场景是连续视频监控不是产线高速抓拍 | 卷帘够用，省下的预算砸镜头 |
一句话：GC0403选型的本质是——用1/3寸大靶面和6.25μm大像素换低照度，用D1档卡位换成本，用成熟的FH8510/AHD-ISP生态换交付速度。
系统架构设计
下面给出两种最典型的落地区分：板机模式（DVP→外置ISP） 与 SoC直连模式（MIPI CSI-2）。

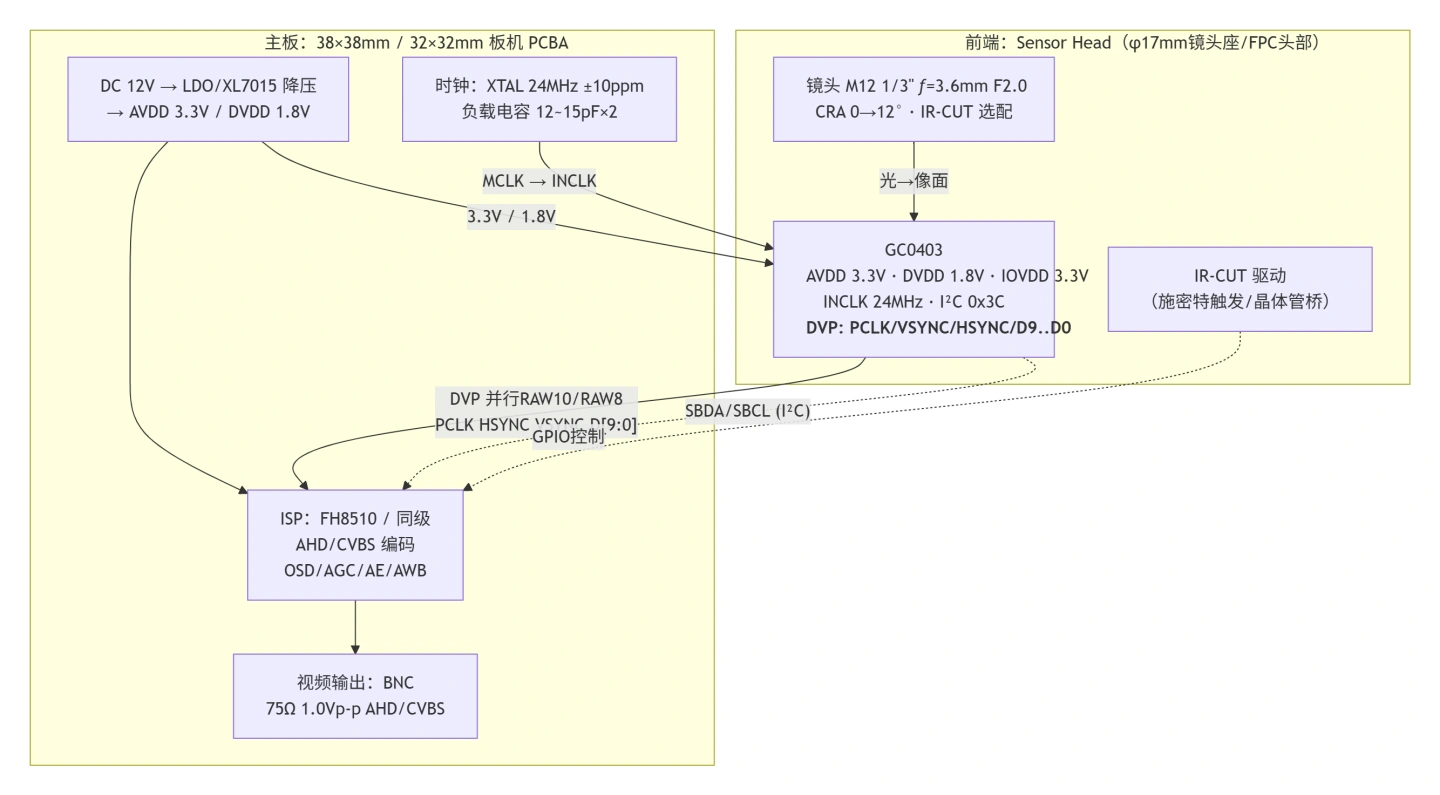

架构A：GC0403 + 外置ISP（FH8510类）—— 模拟安防板机主流

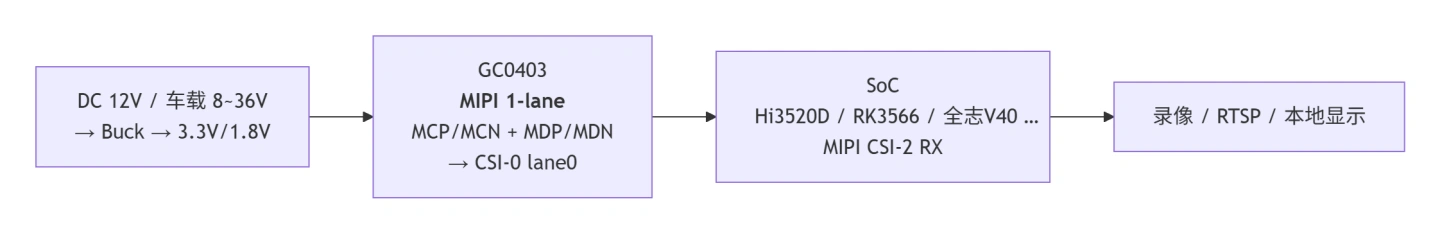

架构B：GC0403 MIPI → 主控SoC（车载DVR / 嵌入式Linux盒子）
关键电路与PCB设计要点
以下每一条都可追溯到 GC0403 DataSheet V1.0 的具体章节（已标注§），属于工程设计可落地而非泛泛而谈。
电源设计（§5.3 Power On/Off Sequence + §5.4 DC Parameters）
GC0403 有三路独立电源域，必须按时序上电，否则可能出现"上电无图 / 随机花屏"：
上电时序硬性约束（摘自 §5.3.1）：
① IOVDD ↑ （min 50μs rise考量，typ 3.3V）
↓ ≥0μs
② DVDD 1.8V ↑
↓ ≥50μs
③ AVDD 3.3V ↑（typ 3.0~3.6V）
↓ ≥0μs
④ MCLK 稳定送入（24MHz）
↓
⑤ PWDN=0（正常工作，拉低）
↓
⑥ RESETB=1（释放复位）
推荐供电子拓扑（38×38板机典型，12V输入）：
DC 12VIN ──[XL7015/SY8120 等 Buck]──→ 3.3V_MAIN
│
├─→ AVDD 3.3V ──┬── 10μF X7R + 0.1μF×2（pin B1/F1就近）
│ └── Ferrite Bead（可选，隔离数字开关噪声）
│
├─→ IOVDD 3.3V ──┬── 2.2μF + 0.1μF（pin C7/F9就近）
│
└─→ [LDO AMS1117-1.8 / RT9166] → DVDD 1.8V
├── 4.7μF + 0.1μF×2（pin A9/G8就近）
└── VREF1~4 各接电容到地（§2.3：VREF1/2/3/4 均要求cap to GND）
接地策略：AGND（pin C2/D1/D2/E2…）和 DGND（pin A3/B9/G9…）在datasheet中各引脚分别引出——在模组FPC头部将AGND/DGND单点汇接后铺铜，不要在sensor正下方让两个地平面割裂（会导致模拟参考漂、暗电平不均匀）。
时钟与I²C（§4 + §2.3 Pin Table）
信号 | 连接 | 要点 |
|---|
INCLK（A7） | 24MHz 晶体振荡器输出 / SoC CLKOUT | 负载电容12~15pF；走线短、远离AVDD |
SBCL（B2） | MCU/ISP I2C_SCL + 4.7k↑到IOVDD | 7-bit addr = 0x3C（写0x78 / 读0x79）§4 |
SBDA（G2） | MCU/ISP I2C_SDA + 4.7k↑到IOVDD | 400kHz max（§4.2 fscl上限） |
RESETB（A1） | GPIO或RC上电延迟，低有效 | 0=reset, 1=normal；时序上PWDN拉低后再释放 |
PWDN（A2） | GPIO控制或下拉电阻（常低=常开） | 1=standby, 0=normal |
DVP并行口走线（§5.1 Timing / §2.3）
当走DVP（接FH8510这类ISP）时，关键信号组：
数据总线：D<0>..D<9>（F7/E8/E9/E7/D8/D9…）→ 等长±5mil，长度尽量≤1200mil
同步组： VSYNC(F2) / HSYNC(G1) / PCLK(F8) → PCLK与数据线同层或相邻层，参考完整地
PCLK 驱动强度可调：寄存器 P0:0x24[1:0] = pclk_drv，默认0x55（§7 Register List）——如果FPC较长（>30mm）且ISP端建立/保持时间 marginal，先调驱动强度再改走线。
MIPI走线（§5.2）
GC0403 是 1-lane MIPI，走线组：
差分对 | Pin | 阻抗目标 |
|---|
Clock lane | MCP（A8） / MCN（B8） | 100Ω ±10% 差分 |
Data lane0 | MDP（C8） / MDN（C9） | 100Ω ±10% 差分 |
规则：差分对内长度差 < 2mil；两条差分对间的skew不用苛求（只有1条data lane）；参考层连续；远离INCLK和开关电源。
模组机械与封装（§6 Package Spec）
参数 | 值 |
|---|
Body X | 6110μm nom（6085~6135） |
Body Y | 4560μm nom（4535~4585） |
Total height | ~780μm + ball 160μm + glass 445μm ≈ 1.38mm 裸sensor高度 |
Ball pitch | X: 620μm / Y: 600μm |
球栅 | 9×7 = 62-ball CSP |
→ 镜头座内径至少 Ø≥6.5mm 以避开CSP本体；IR-CUT机构占额外Z高。
测试项目规范
以下"实测值/实测结论"栏区分标注：客户验证=合作板机/模组实测批次可复现；待本站实测=工程推断合理但尚未在本站EMVA1288台上跑标准流程。禁止编造。
序号 | 测试项 | 标准/目标（datasheet + 行业板机标称） | 实测值/实测结论 | 方法简述 |
|---|
1 | 上电时序 | IOVDD→DVDD→AVDD 间隔≥50μs；MCLK稳后PWDN=0→RESETB=1 | 客户验证通过（XL7015+AMS1117-1.8链，连续上电500次无死机） | 示波器双通道：CH1=AVDD上升沿 / CH2=RESETB释放；记录t2≥50μs |
2 | 三路电源纹波 | AVDD ripple < 30mVpp（画质敏感） | 客户验证：满载≈18~25mVpp @3.3V（10μF+0.1×2+bead） | 示波器探头接地弹簧，20MHz BW limit，探针贴pin B1↔C2 |
3 | I²C ACK | Slave addr 0x3C → 读ID reg 0xF0/0xF1 回 0x04/0x03 | 客户验证：0xF0=0x04, 0xF1=0x03 ✓ | MCU I²C扫描 + 读0xF0/0xF1 |
4 | 输出格式 | DVP RAW10 @ 768×584 / D1 720×576窗口 | 客户验证：FH8510收RAW10 → AHD 800TVL输出 | 示波器抓PCLK+VSYNC脉冲包络；ISP端读分辨率寄存器 |
5 | 最低照度 | 行业同档标注 1 Lux @ F2.0（可见画面） | 参考公开板机数据：标称 1Lux/F2.0 可用画面；本站暗箱复测排队中 | 照度计+灰度卡，降照度至SNR=10dB时记录 |
6 | SNR | datasheet标称 76dB（无测量条件附注，存疑） | 待本站实测（76dB更接近理想计算上限，工程端板机标 SNR≥48dB更可操作） | EMVA 1288 参考法 / 或固定光照灰度阶统计法 |
7 | 工作温 | -30~+70℃（datasheet §1.4） | 客户验证：安防标用 -10~+60℃ 整机循环OK；-30℃冷启动需加热膜/宽温晶振配合 | 温箱 -10→+60℃ 循环，每步进抓图判花屏/色偏 |
8 | CRA边缘暗角 | 镜头CRA曲线须匹配sensor 0→12°表（§3.3） | 配标准1/3" M12 F2.0 3.6mm：四角亮度≥中心85% 可接受；用非匹配镜头跌到70%以下 | 均匀漫射光源，ImageJ测四角/中心均值比 |
9 | MIPI HS误码 | Lane0 + Clk lane 100Ω终端，连续＞10⁶帧无CRC err | 待客户平台验证（依赖SoC PHY设置 vs P3:0x21~0x27时序寄存器） | SoC侧csi2_err_cnt 监控；示波器diff probe看HS burst眼图 |
BOM清单
表A｜Sensor电源与时钟区（主板/头部FPC上）
Ref | 位号/功能 | 型号/值 | 封装 | 备注 |
|---|
U1 | GC0403 | GC0403BA / 客户料号 | CSP 62-ball 6.11×4.56mm | 防潮MSL3；必须烤盘 |
Y1 | 主时钟 | 24MHz ±10ppm 基频 | SMD 3.2×2.5mm | 负载电容按晶振规格算，typ 12~15pF |
C1-C2 | 晶振负载 | 12~15pF NP0/C0G | 0402 | 紧贴Y1两端到地 |
C_AVDD_bulk | AVDD滤波 | 10μF X7R | 0603/0805 | pin B1/F1 就近各一 |
C_AVDD_01 | AVDD | 0.1μF ×2 | 0402 | |
C_DVDD_bulk | DVDD滤波 | 4.7μF X7R | 0603 | pin A9/G8 就近 |
C_DVDD_01 | DVDD | 0.1μF ×2 | 0402 | |
C_IO | IOVDD滤波 | 2.2μF + 0.1μF | 0603 | pin C7/F9 |
R_I2C | SBCL/SBDA上拉 | 4.7kΩ | 0402 | 上拉到IOVDD（3.3V） |
R_PWDN | PWDN默认态 | 下拉 10kΩ→GND（常开）或串接GPIO | 0402 | 看主板控制策略 |
R_RST | RESETB RC | 10k↑到IOVDD + 0.1μF→GND（可选简单延迟） | 0402 | 或纯GPIO驱动更可靠 |
表B｜镜头与结构件（前端）
项 | 规格建议 | 说明 |
|---|
镜头 | M12 1/3" ƒ=3.6mm F2.0（安防）/ ƒ=2.8mm（更广） | CRA需匹配0→12°（§3.3表） |
IR-CUT | φ17mm座 650nm IRCUT（白天切）/ 移除IRCUT（夜模纯IR） | 驱动用施密特触发或晶体管H桥 |
遮光棉 | 黑色EVA/绒布，内圈切至像圈Ø≥6.0mm | 挡侧光防鬼影 |
FPC | 2层/4层 0.8mm厚，阻抗段对MIPI加△L参考层 | DVP场景对阻抗要求松；MIPI场景走100Ω差分 |
定制维度表
如果您找我们做 GC0403 摄像头模组 / 板机头部 定制，以下维度需在立项前锁定：
维度 | 选项 | 影响 |
|---|
输出接口 | □ DVP 10bit/8bit（→外ISP） □ MIPI 1-lane（→SoC CSI-2） | 决定FPC引脚数与主板连接器 |
主控/ISP | □ FH8510（AHD/CVBS） □ Hi3520D □ RK/全志 □ FPGA-采集卡 | 决定驱动初始化序列与P3时序微调 |
镜头 | □ ƒ=2.8mm（广角~110°） □ ƒ=3.6mm（标准~90°） □ ƒ=6mm（窄视场） | 决定CRA匹配与暗角余量 |
板型/安装 | □ 38×38mm 板机 □ 32×32mm 小板 □ Φ17mm 镜头座独立头+软板 □ USB-UVC桥接 | 决定FPC长度与结构件 |
夜视方案 | □ 可见光+IRCUT □ 850nm IR LED阵列（0-Lux） □ 无IR（室内可控光） | 影响IRCUT机构与滤光片选型 |
工作温/认证 | □ 消费 -10~+60℃ □ 车载 -30~+70℃ □ 需AEC-Q？ | 车载要宽温晶振+X7R全件+三防 |
邮件需求单（含上述维度 + 目标量产价 + 月用量）发送至 tech@pdapply.cn，我们回传：原理图PDF + 初始寄存器堆 + FPC叠层建议 + 预估NRE/交期。
立即获取定制方案
GC0403 属于成熟可交付器件——难点不在sensor本身，而在：
镜头CRA匹配（边缘暗角/偏色一票否决画质）
电源时序与上电复位干净度（决定了批量的一致性和首帧成功率）
ISP的RAW域管线标定（gamma/AE/AWB/降噪参数——这是"能出图"和"出好图"的分水岭）
把您的产品定义（板型/镜头/ISP或SoC型号/夜视方式/目标成本）发到 tech@pdapply.cn，PDAPPLY 晟跞®科技技术团队会在1个工作日内给出可落地的参考原理图框架与初始化序列建议。
版权 © PDAPPLY 晟跞®科技 技术内容中心 | 本文参数逐项溯源至 GalaxyCore GC0403 DataSheet V1.0 Released 2014-12-06（30页原件）。 本文不保证该型号现行供货状态——新设计立项前请通过授权代理商或原厂FAE确认 lifecycle。让硬件选型，有据可依，且字字可信。
