AR0521 低照度HDR 安防摄像头模组方案全解析——安保IPC·车载DVR·AIoT的核心落地设计

项目背景与需求定义

安森美 AR0521 定位 1/2.5″、2592×1944、5.1MP、2.2μm BSI 卷帘 CMOS，线性 74.3 dB / 行交织 T1/T2 HDR >96 dB，5M@60 fps，MIPI CSI-2 / HiSPi 双 4-lane 输出。这颗片的工程价值点非常清晰：小光学口径下把"5M 高帧 + BSI 低照 + 行交织 HDR"三件事同时做到可用，正好打在安保 IPC、车载 DVR、AIoT 视觉节点三类产品的痛点上——

• 安保 IPC：夜间低照 + 门口强光（车灯/路灯）同框，需要 HDR + 低照不丢细节；

• 车载 DVR：振动 + 宽温 + 高帧记录，MIPI 直连 SoC 省 ISP 成本；

• AIoT 节点：5M 分辨率喂给 NPU 做人脸/车牌，60 fps 留足算法余量。

本方案以 iMX8 / Jetson 这类 MIPI-CSI-2 4-lane 主控为落点（行业已有 iMX8 + AR0521 的 Toradex 实战记录，Jetson 侧 CM_MIPI_AR0521 模组亦成熟），做一颗"单板 MIPI 摄像头模组 + 外部 ISP 或 SoC 内 ISP 走 T1/T2 合帧"的参考设计，板型控制在 38×38 mm（适配主流 IPC 外壳），光学接口 M12。

选型思考：为什么是 AR0521 + MIPI + 外置 HDR？

选型回链：【站内 AR0521 数据手册】

同档 5M 选项常见的有 IMX335、OV5675、AR0521 三颗，决策点拆成四个维度：

风险等级判定：

• AR0521 胜在 60 fps + T1/T2 行交织让 ISP 端 HDR 算法更灵活，且 BSI 2.2μm 比 IMX335 略大一个档，低照 SNR 更稳；

• 劣势是 卷帘快门，拍高速运动（车牌抓拍）有果冻，车载 DVR 主摄若做"抓拍+录像"双用要评估，纯录像 OK；

• 功耗 323 mW@5M60fps MIPI 4-lane，比 IMX335 略高半档，散热在密闭 IPC 里要留 0.5 W 余量。

结论：安防夜视 IPC 首选 AR0521，AIoT 节点 5M@60fps 喂 NPU 也是它的主场；纯高速抓拍改全局快门片。

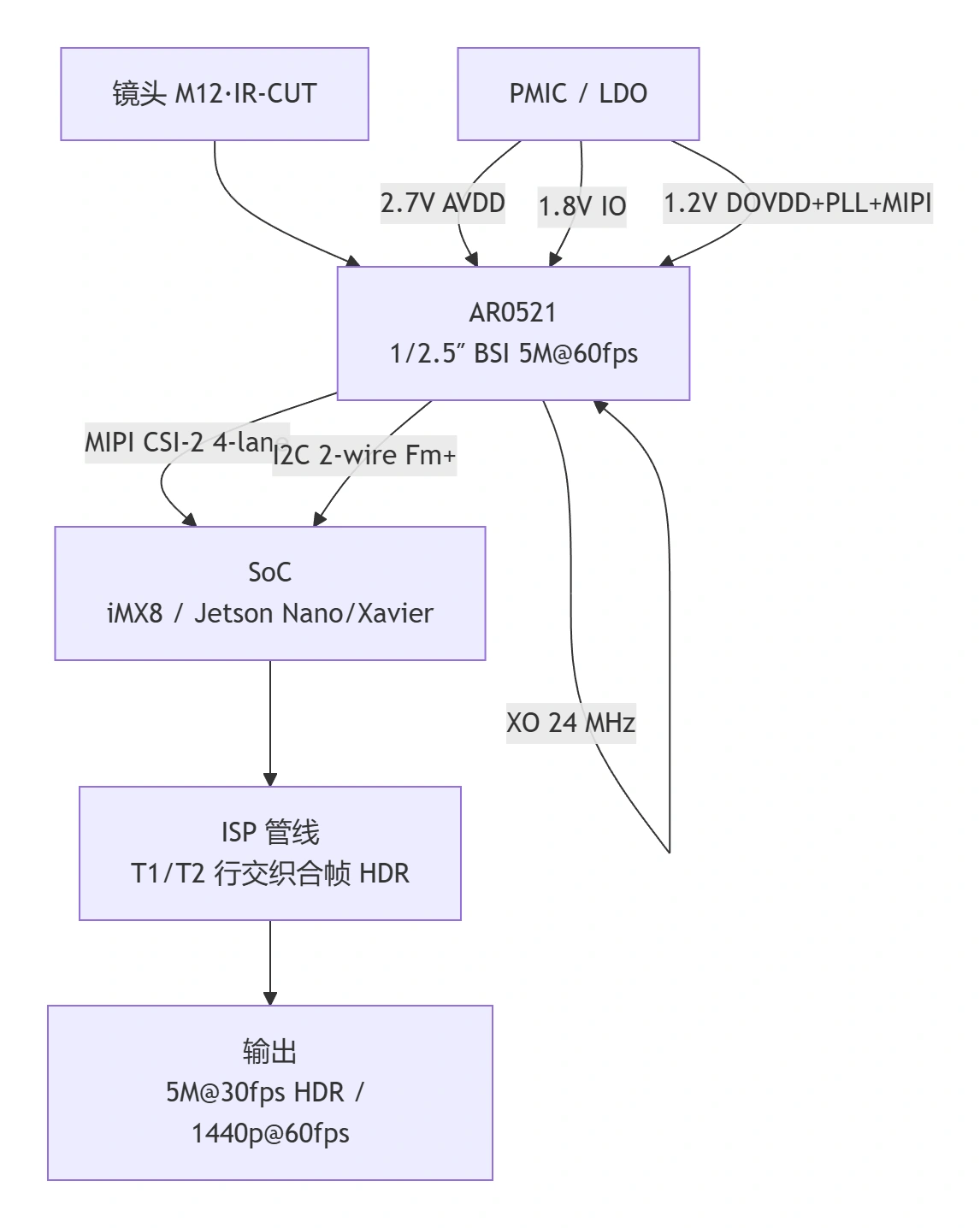

系统架构设计

关键架构决策：

• AR0521 本身不带 ISP，HDR 走"行交织 T1/T2 双读出 → SoC 侧 ISP 合帧"，因此 SoC 要能吃 dual-exp 元数据；iMX8 ISP / Jetson ISP 均能接。

• Slave 模式开 precise frame-rate control，多 cam 同步（车载环绕、双目 AIoT）靠这个 pin 锁。

• 输出走 MIPI 4-lane@1.2 Gbps/lane，iMX8 QM/QP 每路 4-lane 顶 4K@30，AR0521 5M@30 HDR 绰绰有余。

关键电路与PCB设计要点

电源设计

AR0521 三路供电容易翻车，必须分开走：

• AVDD 2.7V（模拟像素）：电流 ~180–220 mA，用低噪声 LDO，纹波 < 30 mVpp，靠近 sensor AVDD pin 放 10 μF + 0.1 μF；

• IOVDD 1.8V（I/O）：与 SoC MIPI IO 同源即可，current ~40 mA；

• DOVDD + PLL + MIPI PHY 1.2V：纹波敏感，MIPI 误码常是这路 LDO 被数字开关耦合，建议独立 LDO + π 型滤波，不要跟 SoC 1.2V 大电流轨共线。

时钟设计

• 输入 CLK 范围 10–48 MHz，本方案选 24 MHz ±50 ppm，TXCO 比 crystal 稳，车载 -40~+85℃ 结温要盯ppm。

• CLK 走线 50 Ω 单端，远离 AVDD 与 MIPI 差分对。

MIPI CSI-2 4-lane 布线

• 每对 100 Ω ±10%​ 差分，length match ≤ 0.5 mm intra-pair、≤ 2 mm inter-pair；

• Clock lane 与 data lane 等长优先 clock；

• MIPI 走内层夹 GND，表层不要跨分割；

• 4-lane 全开才跑 5M@60@10bit，若降 1440p@60 也可 2-lane 但本方案满配 4-lane。

帧同步与多 cam

• Slave 模式 pin + 外部帧同步信号进 AR0521 EXT_SYNC，多 cam（双目 IPC、车载 360°）用同一 sync 源，误差 < 1 line；

• I2C 用 Fast Mode Plus（1 Mbps），ADDR pin 硬拉，避免多 cam 地址撞。

抗干扰与 BSI 特殊项

• BSI 片对 电源噪声 + 衬底耦合比 FSI 敏感，AVDD 回流路径要短，sensor 下方 PCB 不要走数字大电流；

• 板边预留 IR-CUT 驱动 + 光敏位置，安防 IPC 日夜切换标配；

• 结温 -30~+85℃，密闭外壳加 1 mm 导热垫到壳。

测试项目规范

📙 本方案为 PDAPPLY 工程推导 + 官方 datasheet AR0521.rev5 参数锚定，实测栏暂标"客户验证"，首批打板后补实测数据入库。

BOM 清单（单板 MIPI 模组，38×38 mm）

立即获取定制方案

本参考设计为"AR0521 + MIPI 4-lane + 外置 ISP HDR"的通用骨架，落到具体产品还要看下面五个维度：

👉 需求确认后发 tech@pdapply.cn，PDAPPLY 晟跞技术团队可输出原理图 Review + PCB 叠层建议 + ISP T1/T2 合帧寄存器脚本。

© PDAPPLY 晟跞®科技 技术内容中心。本文方案为工程参考设计，参数来源于 onsemi AR0521.rev5 datasheet 及公开应用笔记，落地前请结合具体外壳/主控/镜头做二次验证。
