AR0237SR 卷帘快门 安防监控摄像头模组方案全解析——1080p60·HDR·HiSPi链路的核心落地设计
项目背景与需求定义
客户场景：200万像素网络枪机 / 半球IPC，要求：
需求项 | 目标值 | 约束 |
|---|
分辨率 / 帧率 | 1080p @ 60fps（线性日间）/ 1080p @ 30fps（夜间 HDR 模式） | 主控侧 NVR 码流预算 |
最低照度 | 彩色 ≤ 0.1 lux 可用（暗场 SNR 不崩） | 镜头 F1.6 参考，ICR 机构预留 |
动态范围 | 门口/走廊逆光场景：≥ 90dB 有效（T1/T2 融合后主观） | 后端 ISP 承担合成 |
光学 | 1/2.7″ 靶面，M12 / φ14 板机镜头生态 | CRA = 12° 版本匹配 |
接口约束 | 主控仅有标准 MIPI CSI-2 D-PHY，无原生 HiSPi | ⇒ 必须解决 HiSPi→MIPI 桥接 |
供电 | 主板上 5V / 3.3V 输入，模组端自行生成各域干净电源 | 定序、退耦、纹波三方签字 |
工作环境 | -30℃～+70℃ 外壳（结温 ≤ +85℃） | 热设计余量 |
选型前置结论（参考站内AR0237SR 数据手册解读，如下）：AR0237SR 的光电引擎（3.0μm DCG、1080p60、T1/T2 行交织 HDR）完全命中需求，但"私有 HiSPi 输出"决定了方案的第一优先级不是像素表，而是——收发链路与电源树的落地正确性。
https://pdapply.com/archives/ar0237sr
选型思考：为什么是 AR0237SR + 这套链路？
1）AR0237SR 解决了什么，又带来了什么
正向收益 | 带来的设计代价 |
|---|
3.0μm 大像素 + DCG ⇒ 2MP 靶面里低照度底气足 | 48-pin mPLCC 11.43×11.43mm ⇒ 模组板比 CSP 大一圈 |
1080p 60fps 线性 ⇒ 电子防抖裁切 / PTZ 预滚画面更顺 | 60fps 功耗约 ~290 mW 级，枪机散热 OK，超小型壳体要算 θJA |
T1/T2 行交织 HDR ⇒ 96dB 标称，逆光可用 | HDR 质量 = 传感器时序正确 × ISP 融合正确，两道关 |
RGB-IR SKU 可选 ⇒ 日夜同光路潜力 | HiSPi ≠ MIPI ⇒ 你必须接一个"懂 HiSPi"的前端 |
2）HiSPi 现实：最合理的落地拓扑
AR0237SR 的原生输出是 4-lane HiSPi（SLVS / HiVCM 差分），不是标准 MIPI CSI-2。
业界两条可量产路径：
路径A（onsemi 生态正解）： AR0237SR ──HiSPi──► AP1302(ISP协处理器) ──MIPI CSI-2──► 主控 SoC
路径B（FPGA 桥接）： AR0237SR ──HiSPi deser──► FPGA(Lattice CrossLink-NX/Xilinx) ──MIPI──► SoC
本方案走 路径A：AP1302 作为 HiSPi 收端 + ISP 管线，原因是：
AP1302 原生对接 onsemi HiSPi 传感器，固件/ tuning 生态更连贯
输出侧给 SoC 一个干净的标准 MIPI YUV/RGB，主控不必自己写 HiSPi deser
代价：多了 AP1302 的 BOM + 一颗 SPI/I²C 主机来做 FW 加载（AP1302 无内置 NVM）
若你的产品定义是 "纯 sensor 板 + FPC 直出 MIPI"，那 AR0237SR 不是好选择——应回退到 AR0237 的 parallel 版 SKU 或换 OV/其它 MIPI-native 2MP。HiSPi 是硬前提。
系统架构设计

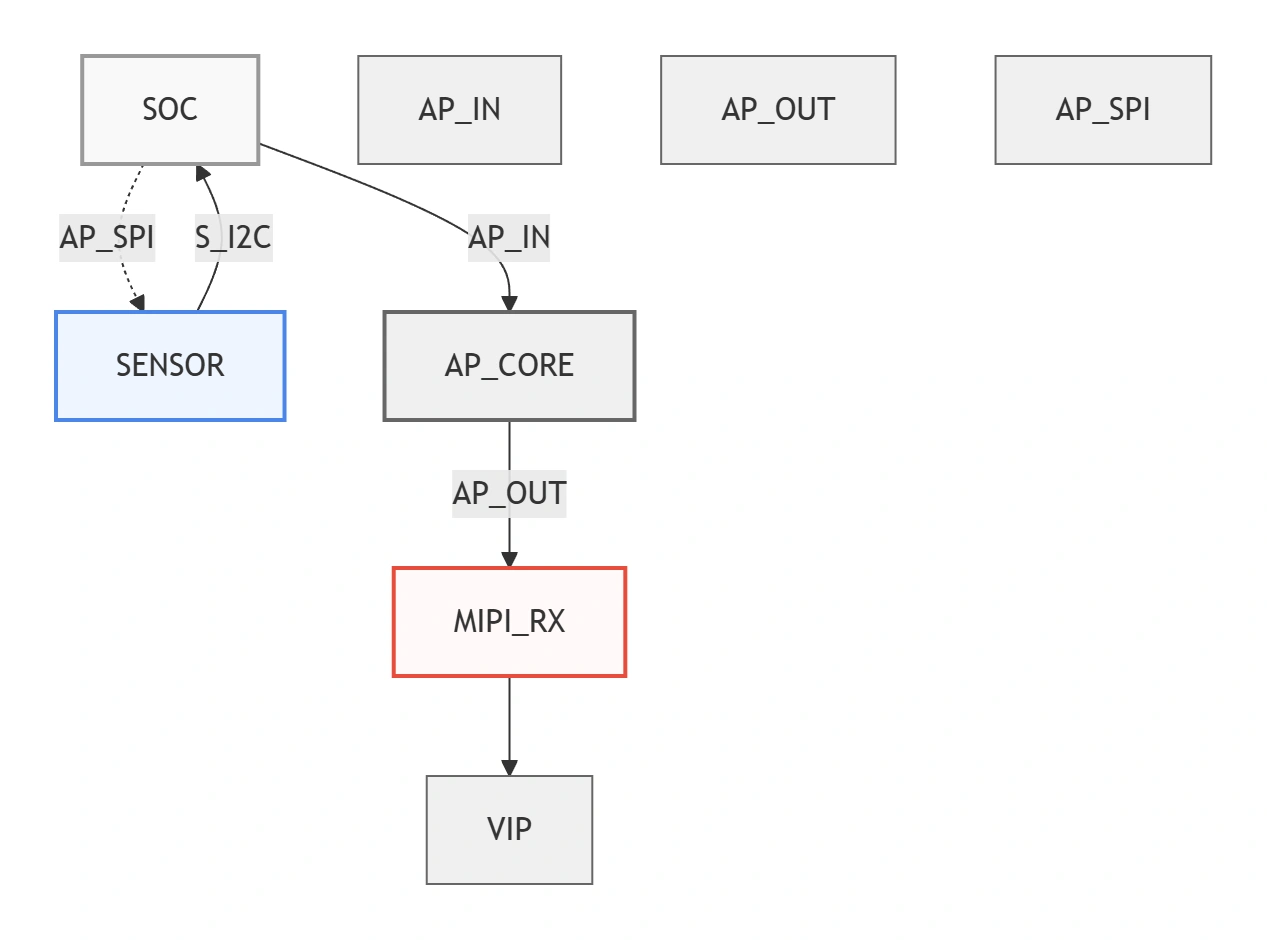

整机信号/电源拓扑（Mermaid）
数据流一句话
外部 27MHz 晶振 → AR0237SR PLL 倍频 → 74.25MHz 体系 → 4-lane HiSPi SLVS 480Mbps级 → AP1302 收包+ISP 处理 → MIPI CSI-2 → 主控 SoC 编码/推流。
关键电路与PCB设计要点
① 电源设计（整板最容易翻车的环节）
电源域分解（SLVS 模式为例；HiVCM 模式时将 VDD_SLVS 换成 1.8V）
域 | 电压 | 电流(Typ参考) | 来源建议 | 关键约束 |
|---|
VDD_PLL | 2.8V ±0.3V | ~7.5–8.5 mA | 独立 LDO，或与其他 2.8V 合并但保证它最先上 | 🔴 手册硬要求：VDD_PLL 不得晚于其他电源上，否则异常电流 |
VAA + VAA_PIX | 2.8V ±0.3V | 模拟合计 ~30–40 mA 级 | 低噪声 LDO；铺模拟专用电源面 | 与数字面分割回流；每引脚 0.1µF+10µF 退耦紧贴 pad |
VDD + VDD_IO | VDD=1.8V / VDD_IO=1.8V（选 1.8V I/O 最常用） | 数字 ~42–84 mA（依 fps/gain） | 1.8V 数字 LDO，可 VDD/VDD_IO 同轨但分区退耦 | I/O 信号电平必须匹配 VDD_IO，防漏电流 |
VDD_SLVS | 0.4V（SLVS mode）/ 1.8V（HiVCM） | ~10 mA | 小电流但精度/噪声敏感 → 独立 LDO 或可调基准+LDO | 0.3–0.6V 范围；SLVS 摆幅小，电源噪声直接进眼图 |
EXTCLK 时钟源 | 2.8V 摆幅（晶振/有源osc） | — | 推荐 27MHz 有源晶振（6–48MHz 范围） | 占空比 45–55%，rise/fall 控制，tr/tf≈3ns 参考 |
推荐定序方案（两种都可以，看成本）
方案A — GPIO 定序（推荐，可测可控）
用主控 GPIO / 小MCU / 专用电源定序器，按步拉 ENABLE：
STEP 0: ENABLE_LDO_PLL (2.8V) ──────────────────────► 稳
STEP 1: 延时 ≥100µs → ENABLE_LDO_ANA (VAA/VAA_PIX 2.8V)
STEP 2: 延时 ≥100µs → ENABLE_LDO_DIG (VDD/VDD_IO 1.8V)
STEP 3: 延时 ≥100µs → ENABLE_LDO_SLVS (0.4V)
STEP 4: 延时 → 释放 EXTCLK 使能（或晶振天然起振后等 settle ~ms级）
STEP 5: 拉 RESET_BAR LOW→HIGH (≥1ms)
→ 等 150000 EXTCLKs 初始化
→ I2C 配置 PLL/模式
→ 等 PLL lock ≥1ms
→ R0x301a[2]=1 进入 streaming
方案B — RC 缓启（低成本但只在"非严苛批产"可用）
用前一轨的 Power-Good 或电压阈值经由 RC 到下一 LDO 的 EN 脚。问题是：公差漂移会让 100µs 变成几十 µs 或几百 µs，批产一致性不如 GPIO 定序。手册的 ≥100µs 是最小值，不是典型值——RC 方案能跑不代表最优。
⚠️ 关电顺序必须反过来：先停 streaming（R0x301a[2]=0）→ 等帧结束 → 关 VDD_SLVS → 关 VDD → 关 VDD_IO → 关 VAA/VAA_PIX → 最后关 VDD_PLL，且下次上电前等 ≥100ms 让退耦彻底放电。
② 时钟与 EXTCLK 输入
EXTCLK 从有源晶振（推荐 27MHz）输入，串 0Ω~小电阻方便测试点
走线短、远离模拟输入（VAA/VAA_PIX 回流区），下方走 DGND 参考面
频率范围 6–48MHz，27MHz 是最常用锚点（74.25MHz PIXCLK 体系对应 27×2×1.375 的 PLL 乘链关系，详见寄存器配置）
③ HiSPi 差分对布线（4 data lane + 1 clk lane）
AR0237SR 的 HiSPi 输出引脚（SLVS0± … SLVS3± + SLVSC± / SLVSLC± 时钟对）是 真正的高速差分对：
规则 | 值 |
|---|
阻抗目标 | 100Ω 差分（按 HiSPi PHY spec 做 stack-up 反推） |
等长 | 时钟对与各数据对之间的 skew 预算紧；手册给出数据线相对时钟参考的 skew 量级在 ps 级（-150ps 量级参考值） |
参考面 | 连续 DGND 下方，禁止跨 split plane |
AC 耦合 | 看 AP1302 RX 端是否需要（很多 HiSPi 链路在 TX 侧直流耦合、RX 端 AC 耦合——以 AP1302 硬件设计指南为准，此处不编造） |
DLL 延迟微调 | AR0237SR 有 per-lane DLL 延迟补偿（1/8 UI step），寄存器 R0x31C0 可调；不需要时可写默认 0x0000 降低抖动 |
④ I²C 控制总线与抗干扰
SADDR 引脚接 DGND 或 VDD_IO 决定地址 0x20 / 0x30
SDATA 需片外上拉：手册推荐 1.5kΩ（可加大以降速换取更长走线）
走线远离 HiSPi 差分对与 EXTCLK；不要走在模拟面区上方
RESET_BAR 建议 GPIO 控制（别只靠 RC），以保证确定的复位释放时序
测试项目规范
📙 独立验证声明：以下表格中"标准值"取自 onsemi AR0237SR 数据手册 Rev.3 公开摘录段（Key Performance Parameters / Electrical Specs）；"实测值"栏标注当前为客户实测或待工位，本页不编造未测数据。
测试项 | 条件 / 方法 | 标准值（手册） | 实测值 | 结论判据 | 备注 |
|---|
电源域电压精度 | 4½位DMM / 每域空载→满载台阶变化 | VDD=1.8V±0.1V / VAA=2.8V±0.3V / VDD_SLVS=0.4V±0.1V | 客户实测（待内部工位） | 每域误差 <±3% 满载，纹波 < 30mVpp | 先上 VDD_PLL 探针验证顺序 |
上电时序 | 四通道示波器同时抓取 VDD_PLL / VAA / VDD / VDD_SLVS 上升沿 + RESET_BAR 释放 | ≥100µs 每阶；RESET_BAR ≥1ms 后释放 | 客户验证 | 无反序、无提前爬升；无 VDD_PLL 迟后 | 关键可靠性门禁项 |
EXTCLK 质量 | 探头×10 / 200MHz BW，测 f=27MHz | 占空比 45–55%；tr/tf≈3ns ref | 客户实测 | 无 overshoot >10%；无耦合毛刺 | 探头接地弹簧，勿用长地线 |
HiSPi 时钟对眼图 | 差分探头 / 采样示波器或等效眼图模板（480Mbps级） | 符合 HiSPi PHY spec 眼高/眼宽模板 | | open eye；无码间串扰塌陷 | 只在 AP1302 侧能锁定的前提下有意义 |
I²C ACK 扫描 + ID 读 | 上电后扫描 0x20 / 0x30；读 silicon rev 寄存器 | ACK 成功；rev 寄存器非空 | 客户验证 | ACK 稳定；无随机 NAK | SADDR 高低电平交叉验证 |
1080p60 线性流 | streaming 使能，AP1302 输出 1920×1088 @60fps YUV | 手册标称 60fps 线性可达 | 客户实测 | MIPI RX 侧计数连续帧、无 CRC err spike | 先验证 PLL 配法（27MHz→74.25MHz体系） |
HDR T1/T2 行交织模式 | 设 line-interleaved；投逆光灯箱；截 raw 看 T1/T2 行交替 | 96dB 标称 / 有效融合取决于 ISP | 客户验证（融合质量属 AP1302 tuning 范畴） | 亮暗细节同时可辨；无明显行相位撕裂 | 运动鬼影属预期风险，非"fail" |
功耗摸底 | 1080p30 线性 / 1080p30 line-interleaved；电流探针 | Typ 182mW / 291mW（datasheet typ） | 客户实测 | 实测 < 标称 max 且热像仪 ΔT 可接受 | 枪机壳内做热像复核 |
热冲击上电 | -30℃→+70℃ 循环，-20℃冷启动 | 全温区可 init + 锁 PLL + stream | 客户验证 | 无死锁；RESET 脉冲可救回 | VDD_PLL "最先上" 的温漂边界就看这项 |
BOM清单（核心电源+传感器周边 · 不含镜头/IR-cut/结构件）
下面清单为 原理图级"骨架 BOM"，器件型号给了可落地的系列名/封装，具体料号按你们采购的 LDO 品牌偏好（TI/ADI/Microchip/矽力杰等）替换即可。所有电压容限以数据手册 Table 7 DC 规格为准。
位号 | 功能 | 型号/规格建议 | 封装 | 数量 | 备注 |
|---|
U1 | AR0237SR（主传感器） | AR0237SRSC12SHRA0-DR（RGB, 12°CRA, mPLCC48）或 RGB-IR 版 per 光路定义 | mPLCC48 11.43×11.43mm | 1 | 注意该 SKU 在 onsemi 产品页状态需二次确认订货通路 |
U2 | ISP 桥接 | AP1302（HiSPi→MIPI） | — | 1 | 需要外部主机加载 FW patch（SPI Flash 或 SoC 直接推） |
U3 | VDD_PLL / VAA 模拟 2.8V LDO | 低噪声 LDO，例 TPS7Axxxx 系列 / TLV702xx / SY8088 等（2.8V fix 或 adj） | SOT-23-5 / DFN | 1–2 | VDD_PLL 单独走；VAA+VAA_PIX 可同轨但分区退耦 |
U4 | VDD / VDD_IO 数字 1.8V LDO | 1.8V LDO，≥300mA（给余量） | SOT-23-5 | 1 | VDD 与 VDD_IO 同电压时可同轨 |
U5 | VDD_SLVS 0.4V LDO | 可调 LDO 或基准+运放跟随后级（0.4V 小电流） | — | 1 | SLVS 模式才需 0.4V；HiVCM 模式改用 1.8V |
Y1 | EXTCLK 有源晶振 | 27.000MHz ±50ppm，3.3V 或 2.8V 摆幅依设计 | 3225 | 1 | 靠近 EXTCLK pin；下方 DGND 连续 |
C_每个电源pin | 退耦 | 0.1µF（0402, X7R）+ 10µF（0603/0805, X7R） 每电源 pad 各一组 | 0402/0603 | 若干 | 手册原文建议 0.1µF+10µF 每电源 mount as close as possible |
R_SDATA | I²C 上拉 | 1.5kΩ（可到 4.7k 降速换长线） | 0402 | 1 | 到 VDD_IO |
R_SADDR | 地址选择 | 0Ω→DGND(0x20) 或 0Ω→VDD_IO(0x30) | 0402 | 1 | 按系统总线规划定 |
C_extclk | AC 耦合（如走差分时钟分发） | 0.1µF 依拓扑 | 0402 | 0–2 | 依你时钟路由方案 |
