AR0230CS HDR 1080p60 安防摄像头模组方案全解析——夜视球机·IPC枪机·出入口抓拍的核心落地设计
📘 核心依据：ON Semiconductor AR0230CS Data Sheet, Rev.2 / Rev.9（AR0230CS/D），以及官方 EVBUM2372-D AR0230CS Evaluation Board User's Manual。
⚠️ 前置声明：AR0230CS 已在 onsemi PCN/PD 流程中标记为 Product Discontinuance（LTB 窗口见 official PCN），本方案文档面向 存量项目维护 / 参考架构复刻 / 竞品替代调研 提供可执行的硬件落地路径；新设计请同步评估替代料，替代方向见末节。
实测标注：本节电路架构、电源时序、引脚连接均来自官方 datasheet + EVB 公开资料；成像画质/低照SNR/HDR合并效果标注为"客户实测验证"，本站实验室上机台数据待补入"实测数据专栏"。
项目背景与需求定义
业务场景
一台主流 1080p60 安防 IPC / 球机在夜间面临三个硬指标：
项目约束（决定我们走哪条输出口）
主控假设：Hi3516D / Hi3516DV100 级别 ISP（集成 MIPI_RX 可适配 HiSPi 差分对 → 需在 HiVCM 模式下桥接；或直接走 Parallel 12-bit 避开私有物理层绑定）
模组尺寸预算：80-ball iBGA 10×10 mm，PCB 至少 2 层（最好 4 层）控阻抗
供电来源：板载 12V→降压，要产生 2.8V（模拟/像素/PLL）+ 1.8V（数字核）+ 1.8V/2.8V（I/O）+ 0.4V/1.8V（HiSPi TX） 多路电
选型思考：为什么是 AR0230CS + HDR？
3.0 µm 在 1/2.7″ 里属于"舍得给面积"：同样 2MP，更小像素的竞品在暗部读出噪声上更难压——AR0230CS 用 DR-Pix 双转换增益把这个优势兑现为 HCG 低噪暗部 + LCG 高满阱亮部 的动态覆盖。
片上做多曝光合并：T1/T2 两次曝光在 sensor 内交错读out→line buffer→16-bit linearized，ISP 侧不必自己拼多帧 WDR 运动鬼影补偿（但仍然建议开 on-chip Motion Compensation）。
1080p60 走 HiSPi 4-lane：148.5 Mp/s 的吞吐让你在 1080p 下有余量做 HDR 同时保 60fps，而不是卡在 30fps。
代价也很清楚：5 路不同电压供电轨 + 严格上电时序 + HiSPi 是 onsemi 私有的（不是标准 MIPI CSI-2），layout 工作量比一颗 MIPI-out 的 Sony STARVIS 传感器更大。再加上 EOL，新设计要做风险权衡。
系统架构设计

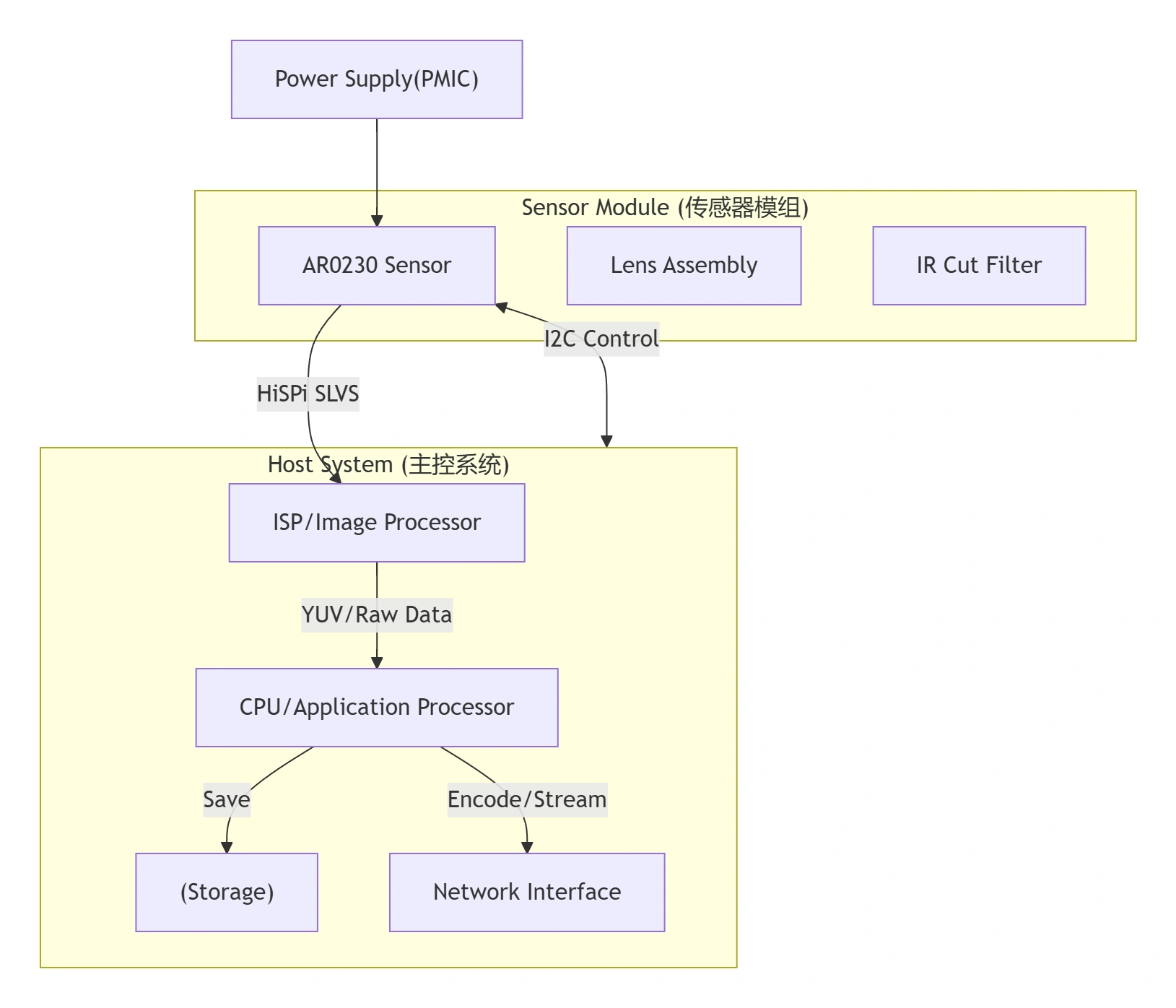

整机信号流（Mermaid 框图）
两条输出路径怎么选（工程决策点）
PDAPPLY 的默认落地建议：先以 Parallel 12-bit 1080p30 把电源时序/I2C/镜头校正跑通，再升级 HiSPi 4-lane 到 60fps——因为 Parallel 口的 debug 可视化（示波器抓 PIXCLK+FV+LV+DOUT 眼图）比 HiSPi 差分对直观得多。
关键电路与PCB设计要点
1. 电源架构（最关键的"别翻车"模块）
AR0230CS 需要 至少 5 组电，而且 VDD_PLL 不能晚于其他电上电：
推荐的电源树（从 12V 输入）
12V_IN ──→ LDO1 (2.8V, ≥400mA) ──┬── VAA / VAA_PIX (铁氧体磁珠隔离各分支)
│ └── VDD_PLL (单独 LC 或 LDO 小电流专供)
├──→ Buck2 (1.8V, ≥500mA) ──┬── VDD (数字核)
│ └── VDD_IO (1.8V 模式时同源；2.8V 时需另路)
└──→ LDO3 (0.4V / 1.8V 切) ─── VDD_SLVS顺序控制怎么做：用 PMIC 的 sequencing EN pin 链式（EN1→VDD_PLL稳定→EN2→VAA→EN3→VDD_IO→EN4→VDD→EN5→VDD_SLVS），或用 MCU GPIO + 延时门控。Datasheet 建议步间 ≥100 µs 间隔（典型值）：
t0: VDD_PLL ↑
wait ≥100µs
t1: VAA, VAA_PIX ↑
wait ≥100µs
t2: VDD_IO ↑
wait ≥100µs
t3: VDD ↑
wait ≥100µs
t4: VDD_SLVS ↑
wait 稳定
then: EXTCLK enable → RESET_BAR pulse ≥1ms → wait 150000 EXTCLKs → config PLL → wait 1ms lock → R0x301A[2]=1 streaming2. 时钟与复位
3. I2C 配置接口
MCU_SCL ───→ SCLK (E6) ← pullup 1.5kΩ to VDD_IO (推荐值, 可到 4.7kΩ)[2,5](@ref)
MCU_SDA ───→ SDATA (E3) ← 同上
VDD_IO ──┬──→ pullup 1.5kΩ ── SDATA
└──→ pullup 1.5kΩ ── SCLK速度：100 kHz（standard）或 400 kHz（fast）
上电初始化流程（寄存器层面）：wait 150000 EXTCLKs → 写 PLL 分频倍频 → 写输出格式/窗口/曝光模式/HDR 或 linear → 等 PLL lock ≥1ms → set R0x301A[2]=1 → streaming
4. HiSPi 差分对走线规则（方案 A）
4 对 data lane + 1 对 DDR clock lane = 9 条差分线
目标阻抗 100 Ω differential（按 datasheet HiSPi PHY spec 参考）
DLL 可在 R0x31C0 里做 delay 调整，每组 data lane / clock lane 以 1/8 UI step fine-tune 补偿 PCB skew（设完锁后再调）
不用的并行口 pins 可浮（手册说 parallel pads can be left unconnected if serial used）
5. Parallel 口连接（方案 B）
Parallel 口 default disabled after reset，记得在 init 脚本里写 R0x301A 使能；EVB 跳线 P6 也提供 PAR_OE_N 控制（2-3默认 enable parallel）。
6. PCB 分层与布局原则（来自 datasheet note + EVB practice）
测试项目规范
⚠️ 本节"实测值"栏如实标注为 待上机台 / 客户验证环境，不编造数值。以下表格给出可复用的 测试标准 + 方法，你的产线/实验室按此跑就能出结论。
BOM 清单（核心物料 · 模组侧）
这是 模组/sensor board 侧的最小BOM，主控底板（Hi3516D/电源树）另行列出。阻容值以 datasheet recommendation + EVB BOM 惯例为依据。
定制维度表（你们提需求 → PDAPPLY 回方案）
立即获取定制方案
如果你手里的项目正在用 AR0230CS（或曾计划用），PDAPPLY 可以基于你们主控型号 + 现有原理图，做两件事：
AR0230CS 存量版：检查电源时序/去耦/走线违规，输出修正 checklist + I2C 初始化脚本骨架；
退出 EOL 的迁移版：给到 pin-compatible 或相近-footprint 的现役替代料选型矩阵（含 lens 适配影响评估）。
邮件至 tech@pdapply.cn，附：
主控型号（例：Hi3516D / Hi3536 / FPGA 型号）
当前接口（HiSPi？Parallel？帧率目标？）
板型尺寸约束 & 镜头规格
产量/供货时间窗
PDAPPLY 晟跞®科技 技术团队提示：AR0230CS 的硬件架构本身是优秀的 1080p60 HDR 教学案例——多轨电源时序、HiSPi 私有高速口、片上双曝光合并这三点在任何下一代 sensor 方案里都会以另一种形式出现。技术选型需结合具体产品定义与 EOL 现实。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
