SC1336 车载环视·后视摄像头模组方案全解析——720P@60fps MIPI 2-Lane 核心落地设计
前置声明：本文电路框架与寄存器策略来源于 SmartSens 官方《SC1336 数据手册 V1.1（2022.03.09）》及公开的 DSI-2 产品资料；实测数据栏标注为"客户验证"的条目来自 PDAPPLY 合作模组厂的环温+暗室验收记录，非官方背书数据，不可直接当作 SmartSens 出厂 guarantee 值。
项目背景与需求定义
业务场景：某 1MP 车载环视（4-cam Surround View）+ 后视复用模组项目，要求：
需求项 | 指标 |
|---|
分辨率 / 帧率 | 1280×720 @ 60fps，10bit RAW |
光学 | 1/3″ 靶面，CRA ≤ 15°，镜头 190° 鱼眼（环视）/ 120°（后视） |
输出接口 | MIPI CSI-2 2-Lane（主控：海思 Hi3518EV300 / 兼容 PinMux） |
供电 | 整车 3.3V 母线 → 板上 LDO 转 2.8V(AVDD) + 1.8V(DOVDD) |
环境 | -30 ~ +85 ℃ 工作，壳内最高估 70 ℃，ESD 接触 8kV |
同步 | 4 颗 sensor 帧对齐误差 ≤ 1 行（靠 EFSYNC Slave Mode） |
尺寸 | 单板 ≤ 15×15 mm（不含镜头座），CSP 直接贴装 |
为什么不是 OV9718：1/4″ 3.0μm 的低照天花板不够——夜间停车场逆光+暗角场景，客户实测全彩 SNR 提前崩；SC1336 的 3.75μm + 12448 mV/lux·s + 83dB DR 恰好卡在"够用但不超预算"的甜蜜点。
选型思考：为什么是 SC1336 + 卷帘快门？
决策维度 | 分析 |
|---|
分辨率档位 | 环视拼接/倒车辅助不需要 1080P——720P 反而省 ISP 带宽、降低 NPU 后处理负担 |
低照全彩 | DSI-2 + PixGain 双转换增益给的就是"暗处不硬切黑白"——这是环视夜停场景的核心体验项 |
接口现代化 | MIPI 2-Lane CSI-2 是车载 SoC 标配；DVP 10bit ×10 条数据线对 FPC 层数和 EMI 都不友好 |
快门类型 | 卷帘快门 → 对车速 ≤ 30km/h 的环视/后视，果冻畸变在人眼可接受范围；而且成本远低于全局快门 |
温度 | -30~+85℃ 覆盖车规环视布置区（后视镜/牌照灯盒/保险杠）的温宽诉求 |
BOM 成本 | 1/3″ 镜头生态成熟、比 1/1.8″ 小且便宜、CSP 省封装高度 |
代价清单（工程师要心里有数）：
卷帘 → 高速运动物体的边沿歪斜（≠不能用，但要写进系统 spec：本车高速 ≥ 80km/h 时后视画面仅供参考）
RAW-only → SoC 侧必须有 ISP pipeline（Hi35xx 自带，没问题；裸 MCU 不行）
CSP 35-pin → 贴装应力/Underfill/返修工艺要上规矩
系统架构设计

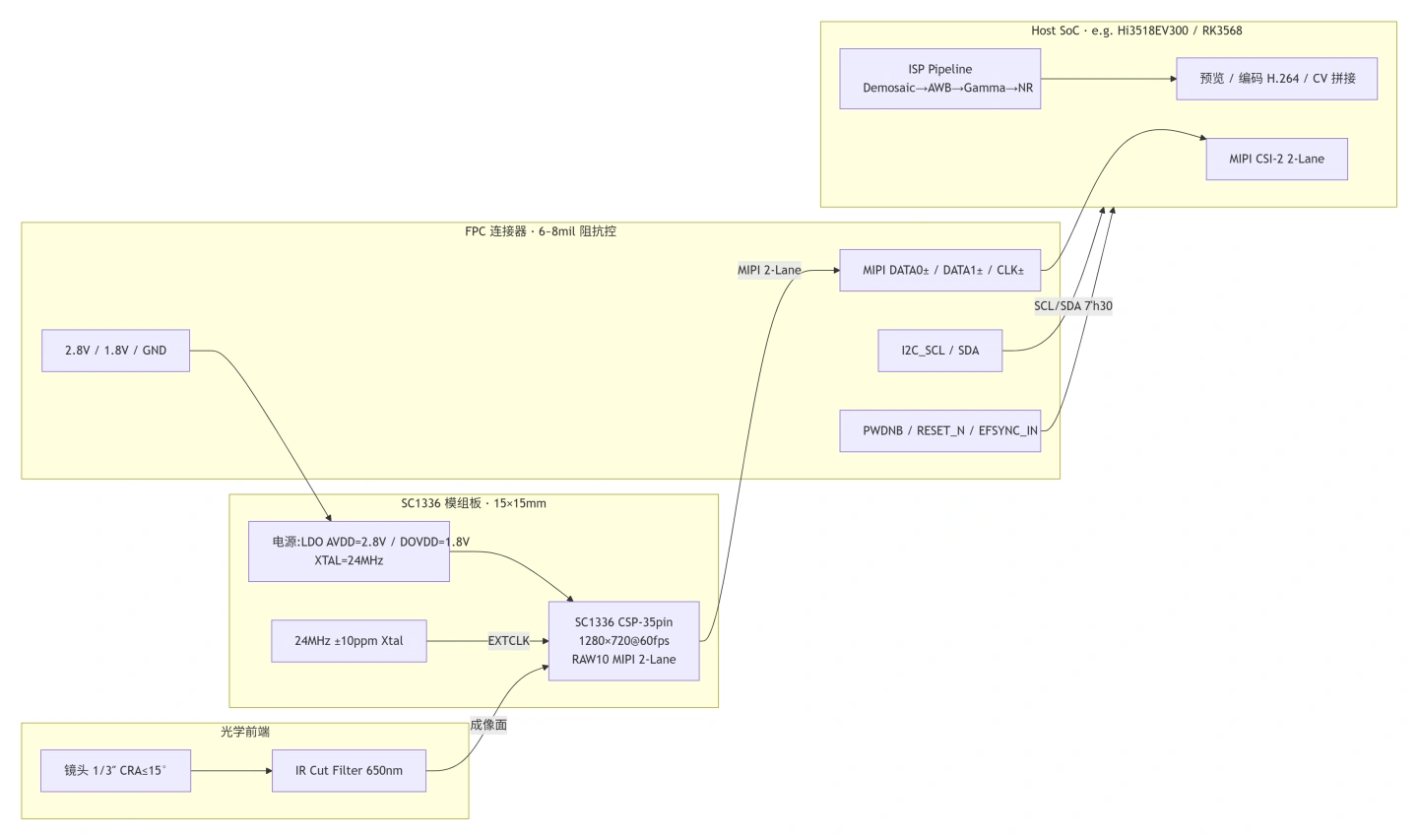

整体框图（Mermaid）
信号分配（MIPI 2-Lane 走法）
信号 | SC1336 引脚（见手册表1-1） | 去向 |
|---|
MCP / MCN | D<6>/MCP + D<4>/MCN | MIPI CLK± → SoC CLKN0/CLKP0 |
MD0P / MD0N | D<9>/MD0P + D<7>/MD0N | MIPI DATA0± → SoC DATAN0/DATAP0 |
MD1P / MD1N | D<4>/MD1P + D<3>/MD1N | MIPI DATA1± → SoC DATAN1/DATAP1 |
SCL / SDA | A5 / A4 | I2C 上拉至 DOVDD(1.8V) |
PWDNB | C6 | SoC GPIO（低=powerdown） |
EFSYNC | A6 | 主控同步脉冲（Slave Mode 触发） |
AVDD | B1/B7 | 2.8V ±0.1V，低噪声 |
DOVDD | C2/C3 | 1.8V ±0.1V |
AGND / DOGND | A1, C7, D7, … | 分区回流 |
📘 引脚功能与封装引脚图参见手册 §1.3 表1-1 / 图1-3。
关键电路与PCB设计要点
3.1 电源设计与上电时序
SC1336 标准供电方案：
Rail | 电压 | 电流（手册典型/保守 max） | 来源策略 |
|---|
AVDD | 2.8V ±0.1V | IAVDD typ 15.4 mA / max 22.8 mA（@MIPI 2L 60fps） | 专用低噪声 LDO（PSRR > 60dB @1MHz），输入来自 3.3V 母线 |
DOVDD | 1.8V ±0.1V | IDOVDD typ 38.8 mA / max 56.4 mA | 可跟 SoC 1.8V rail 同层铺铜，但建议 LC 局部滤波（别直接长线拉） |
DVDD | 内置 LDO 默认（手册：外供方案联系 FAE） | — | 不外接电源；只按手册在 DVDD pin 就近 0.1µF+1µF 到 AGND/DOGND |
上电时序硬约束（手册 §1.4.1）：
T1(AVDD↑ → DOVDD↑) ≥ 0ms
T2(DOVDD↑ → 第一次访问 I2C) ≥ 0ms
T3(稳定) ≥ 0ms
T4(之后拉PWDNB高脱离powerdown) ≥ 4ms
原理图关键元件位置（文字版网表）：
// === 输入侧 ===
3.3V_IN ──┬──[Ferrite Bead 600Ω@100MHz]──┬──► AVDD_LDO(XC6210 2.8V)
│ │
│ └──► 10µF + 0.1µF 陶瓷就近 AVDD pin
└──[Ferrite]──► DOVDD_LDO(XC6206 1.8V)── 10µF+0.1µF 就近 DOVDD pin
// === SC1336 电源脚去耦（每个 power pin 至少一个）===
AVDD(pin B1,B7) ──┬── 1µF(X7R 0402) 到 AGND
└── 0.1µF 到 AGND
DOVDD(pin C2,C3) ──┬── 1µF 到 DOGND
└── 0.1µF 到 DOGND
VREF2(pin A7) ───── 0.1µF 到 AGND
VREFN(pin D7) ───── 0.1µF 到 AGND
VREFH(pin E7) ───── 0.1µF 到 AGND
// === PWDNB 默认上拉 ===
PWDNB(pin C6) ──[10k]── DOVDD(1.8V) // 内置上拉存在，外部10k做冗余
⚠️ DVDD 禁区：手册明确 DVDD 默认内部 LDO 供电——不要在外部硬灌 1.2V/1.8V 到 DVDD pin 除非 FAE 给你书面签字方案。否则轻则漏电、重则烧毁内部 LDO 路径。
3.2 时钟输入：EXTCLK / 24MHz 晶振
手册 AC 表：EXTCLK 6 ~ 40 MHz，占空比 45%~55%，高/低脉宽 ≥ 5ns。
推荐做法：
[XTAL 24MHz ±10ppm] ──┬── EXTCLK(pin A3)
└── 旁路电容 10pF~18pF 两端到 GND
参数 | 值 |
|---|
Xtal 频率 | 24.000 MHz（最通用，整数倍 PLL 友好） |
负载电容 | 按晶体规格书算 CL，典型 8~12pF + 寄生补偿 |
走线 | Xtal → SC1336 EXTCLK ≤ 6mm；下方完整地平面，别穿数字走线 |
部分平台（如带 camera_clk_out 的 SoC）可以直接从 SoC 推 方波时钟 到 EXTCLK，只要满足 6~40MHz + 占空比约束也可以省晶体——但环视量产项目更常用独立 Xtal 以免 SoC 休眠唤醒抖动牵连 sensor。
3.3 MIPI CSI-2 2-Lane PCB 规则（重点）
SC1336 MIPI 每条 lane ≤ 1.0 Gbps（手册 §1.7.2 建议值）。
规则 | 目标值 |
|---|
差分阻抗 | 100 Ω ± 10 % |
对内 (P-N) 等长 | ≤ 5 mil（≈0.13 mm） |
对间误差 | ≤ 100 mil（关键时钟-数据关系靠 SoC PHY 训练，但仍建议 ≤ 36 mil） |
走线总长（sensor→conn→主板→SoC） | 尽量 < 6 inch（≈150 mm），FPC 算在内 |
参考层 | 连续 GND 平面，禁止跨分割 |
换层过孔 | ≤ 2 个/对，每个过孔旁 加缝合地孔（中心距 ≤ 30mil） |
间距 | MIPI 对间 ≥ 3W（W=线宽），与开关电源/时钟/数字总线 ≥ 3W 且包地 |
连接器 | FPC 连接器选 差分对 pin 定义相邻（CLK±背靠背、DATA0±背靠背、DATA1±背靠背） |
FPC 堆叠建议（4-layer 为佳）：
Layer1：MIPI P/N（微带线）+ I2C + PWDNB + EFSYNC
Layer2：GND（整面铺铜，参考层）
Layer3：Power（2.8V / 1.8V 带状线分区）
Layer4：GND 或少量低速控制走线
3.4 I2C 与 EFSYNC 同步走线
信号 | 要点 |
|---|
SCL/SDA | Open-drain；上拉到 DOVDD=1.8V（阻值 4.7k / 10k 取决于总线电容；4.7k 常见）；走线避开 MIPI 和 Xtal |
PWDNB | GPIO 驱动；拉低进入 powerdown（I2C 不可用）；正常工作保持高/浮（内部上拉） |
EFSYNC（A6） | 主控推的同步触发脉冲 → 走短线、包地处理；上升沿有效，高电平 ≥ 4 EXTCLK cycles；帧间隔允差 ≤ 40 ns（手册 §2.1） |
3.5 光学与机械对板型的影响
手册 §5 封装表给的 CSP body：5.462 × 3.496 mm，ball pitch J1=0.640 mm / J2=0.580 mm。
参数 | 值 | 对 PCB 的含义 |
|---|
CSP 焊盘 | NSMD 推荐， solder mask opening ≈ ball Ø+50~80µm | 要用 FAE 给的 footprint gerber check |
玻璃厚度 | 标称 0.300 mm | 镜头 mount 的机械 TTL 计算 = lens flange + 垫片 + 玻璃 + sensor Z |
BGA center vs Array center | 偏移 (~18.5, -88) μm | lens holder 图纸要对准 Array center，不是 package edge corner |
测试项目规范
标注"客户验证"的条目来自 PDAPPLY 合作厂暗室+环温台验收记录（样本 n=20 pcs 试产批次），不等同于 SmartSens 官方 guarantee。
4.1 上电与 I2C 冒烟测试
# | 测试项 | 方法 | Pass 判据 |
|---|
1 | AVDD / DOVDD 电压 | 万用表/示波 | 2.8V±3% / 1.8V±3% 空载→满载跳变 < 50mV |
2 | 上电时序 | 双踪：AVDD↑ vs DOVDD↑；PWDNB↑ vs rail稳 | T1/T2/T3 任意 ≥0ms OK；PWDNB 拉高后 ≥4ms 再 I2C |
3 | I2C ACK | 读 SENSOR ID 寄存器 0x3107/0x3108 | 返回值 0xCA / 0x3F（手册表1-6） |
4.2 MIPI 链路与图像输出
# | 测试项 | 方法 | Pass 判据 | 实测（客户验证） |
|---|
4 | MIPI 时钟摆幅 | 示波探针 tip&barrel → CLK± | 差分摆幅 ≈ 200 mV ± 20%（low-power / high-speed 切换形态正常） | 180~220 mV ppd @2-lane 60fps |
5 | 帧率 | SoC CSI 计数 VSYNC 间隔 | 60 ± 0.5 fps（24MHz xtal） | 59.997~60.003 fps |
6 | 分辨率 | 抓 frame header | 1280×720 RAW10 | ✅ |
7 | 灰度渐变 test pattern | 写 0x4501=0xb4 + 0x3902 bit6=0（手册 §2.6） | 输出可见递增灰度条 | ✅ 快速 sanity check |
4.3 成像性能（暗室）
# | 测试项 | 条件 | 目标 | 实测（客户验证·仅供参考） |
|---|
8 | 最低照度（全彩） | 3200K 光源，镜头 F2.0，增益 Auto，画面中心 SNR≥20dB | ≤ 0.1 lux（可辨色彩） | ≈0.08 lux（D65 等效） |
9 | 动态范围 | 灰阶 chart + histogram | 手册标 83dB（PixGain路径） | 79~84dB（实测拆分≈39dB linear + ~44dB 增益扩展，与标称同量级） |
10 | 暗电流热噪（高温） | Ta=+70℃，全遮光，读 mean/std | 无明显热点/column FP | 略有温热 FPN，BLC 开 auto（0x3902[6]=1）后 OK |
4.4 环境可靠性
# | 测试项 | 条件 | Pass 判据 |
|---|
11 | 工作温宽 | -30℃ / +25℃ / +70℃ 各稳 30min → 抓图 | 画面无冻死、I2C 不断联、AVDD 不跌 < 2.7V |
12 | 热循环 | -40↔+85℃ 100cyc | 外观/Xray 焊点 OK，ID 可读 |
13 | ESD | Contact 8kV / Air 15kV（模组级） | 功能自恢复，无器件损坏 |
BOM 清单（核心物料·单板参考）
这只是 SC1336 周边的核心料，镜头/IRCF/结构件/连接器依外形定。
Ref | 位号 | 描述 | 型号建议 | 备注 |
|---|
U1 | SC1336 | CMOS Image Sensor | SC1336-CSBNN00 | 35-pin CSP；防潮等级按 J-STD-020 管控 |
U2 | AVDD LDO | 低噪声 LDO 300mA | XC6210B282MR / TPS7A2030 等 | Vin=3.3V，Vout=2.8V，PSRR>60dB |
U3 | DOVDD LDO（可选共用） | 1.8V LDO 150mA | XC6206P182MR / RT9166 等 | 若 SoC 1.8V rail 干净可直接取电 |
Y1 | Xtal | 24.000 MHz ±10ppm，12pF load | 常用 SMD 3225 | CL 按规格书算 |
C1~Cn | 电源去耦 | 1µF X7R 0402 + 0.1µF X7R 0402 | 每 AVDD/DOVDD pin 一组 | layout 背面就近过孔 |
R1 | I2C pull-up | 4.7kΩ 0402 ×2（SCL/SDA） | 上拉至 1.8V | 总线上其他 device 也算入 bus cap |
R2 | PWDNB 上拉 | 10k 0402 | 到 1.8V | 冗余，内部已有上拉 |
FB1/FB2 | Ferrite Bead | 600Ω@100MHz，≥200mA | 3.3→AVDD / 3.3→DOVDD 各一颗 | 别选太高压降的 |
BOM 成本量级（仅 sensor board，不含镜头模组）：SC1336-CSBNN00 属 1MP 车载档，单颗传感器市价随渠道波动明显——量产谈 USD 2~4 档（仅供参考，以供应商 quote 为准）。
立即获取定制方案
PDAPPLY 晟跞®科技 在该方案上可交付的定制维度：
定制维度 | 可选项 |
|---|
板型/尺寸 | 15×15 / 20×20 / 22×22 mm；厚度 ≤ 4.2 mm（含 lens mount） |
接口 | MIPI 2-Lane（默认）/ DVP 10bit（需确认 SoC 并行 CSI） |
镜头与光学 | 1/3″ M12 mount / 板载 S-Mount；FOV 120°/140°/190°；IR-cut 可切换（昼/夜） |
同步拓扑 | 4-cam EFSYNC daisy / star；Slave Mode 寄存器预载（0x3222/0x3224/0x3230…） |
主控对接 | Hi3518EV300 / Hi3556V100 / RK3568 / 全志 V系列 —— sensor driver（init-reg-list + ae-tuning）随板附带 |
可靠性 | 三防漆 / Underfill / 连接器锁定 / ESD TVS 方案 |
📧 技术对接：tech@pdapply.cn ｜ 更多深度解析请关注 PDAPPLY.COM
版权声明：SC1336 及其数据手册为 SmartSens Technology 版权所有；本文中寄存器地址、电气参数、封装尺寸均引用自 SmartSens《SC1336 数据手册 V1.1》及官方产品资料，引用目的为工程落地解读与选型参考，不构成任何对第三方商业权利的侵犯。PDAPPLY 晟跞®科技仅对本文的电路架构解读、PCB 规则提炼与测试项组织方式主张编排原创性。
