GC1054 720P 卷帘快门 车载DVR摄像头模组方案全解析——车载DVR·入门安防·AIoT的核心落地设计
前置声明：本方案页面所有电气/时序/封装参数严格追溯到 AE-1M-3019 GC1054 Datasheet release V1.0, 2017-12-21 (GALAXYCRE) 即可验证段落；涉及实测图像质量/温升/EMI数据标注为 "客户实测 / 待补充"，不编造。设计的目的是给你一套 可下单、可Layout、可调通 的最小风险硬件骨架，而非一份"看起来很满"的假报告。
项目背景与需求定义
业务痛点
在车载 DVR（行车记录仪）、入门安防半球、可视门铃这类产品里，摄像头模组面临的是一组"互相打架"的指标：
GC1054 恰好卡在这个交集：1/4" / 1280×720 / 3.0µm / RAW8+RAW10 / DVP+1-lane MIPI / ≈110mW，且封装仅 5.03×3.13 mm CSP，天然适合小镜头座、单板贴装路线。
本次方案的设计目标（锁定范围才能落地）
选型思考：为什么是 GC1054 + 这套拓扑？
GC1054 的核心卖点是"接口够用 + 靶面最小 + 三供电轨经典"，但它只吐 RAW Bayer，所以方案本质不是一个"sensor 单独干活"的故事，而是一个 sensor front-end + 后端ISP/SoC 的联合链路：
[Lens + IR-cut + Lens Holder]
↓ 光学像
[GC1054 CSP]
↙ ↘
[DVP 并行 [MIPI 1-lane
D[9:0]+PCLK MCP/MDP0 + MCN/MDN0]
+HSYNC+VSYNC] ↓
↓ ↓
[SoC / ISP SoC 的 DVP-CSI 或 MIPI-CSI-2 RX]
↓
[ISP pipeline → encode/output]为什么不选 "自带ISP输出YUV" 的sensor而用GC1054？
因为在入门 DVR / 安防这条线上，很多既有平台（老一代 HiSilicon 3518E-class、某些 ARM SoC 的 parallel-CSI、甚至 FPGA 采集卡）本身就期望吃 RAW DVP，GC1054 的 RAW-output + DVP 刚好对齐这种存量架构；而且 1/4" CSP + 三轨供电是贴片厂最熟的工艺栈之一，良率和物料周转反而比冷门 SOC-sensor 稳。
但代价你要认：你得有能力在后端点调 ISP（black level / lens shading / demosaic / gamma / 2DNR），或者在SoC BSP里把 GC1054 的驱动时序配平。 这不是"插上就出好图"的器件。
系统架构设计

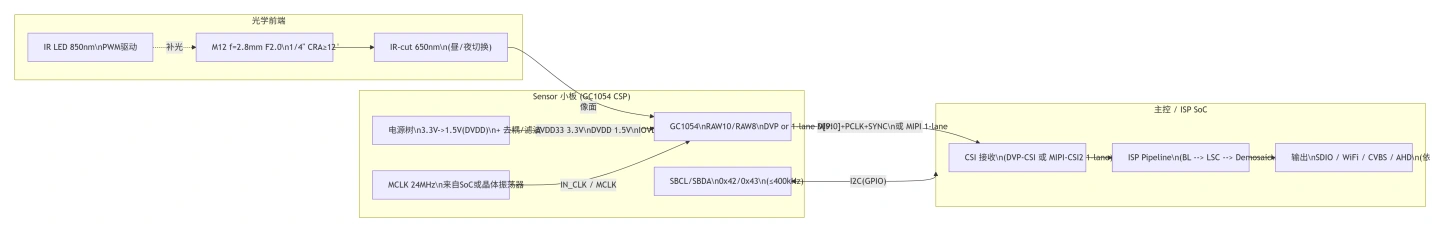

顶层架构（Mermaid）
信号分组清单（从 GC1054 40-ball CSP 提炼）
根据 datasheet §4.2 引脚表，我们把 GC1054 的信号分成 5 组，Layout 时按组分区走线：
关键电路与PCB设计要点
3.1 电源设计（最容易翻车的地方）
GC1054 三路供电：
推荐电源树拓扑（单路 3.3V 系统入）
3.3V_SYS (from connector / mainboard rail)
│
├─●──[LDO₁ low-noise]──→ AVDD33 = 3.3V
│ C_AVDD: 10µF+X7R + 0.1µF + 0.01µF 就近各 ball
│
├─●──[LDO₂ small buck or LDO]──→ DVDD = 1.5V
│ C_DVDD: 10µF + 1µF + 0.1µF 就近各 DVDD ball
│
└─●──[IOVDD 直连 1.8V 或电平选择]
C_IO: 1µF + 0.1µF 就近 C5(VDDIO)器件选型指导（非广告，给工程量级）：
上电/下电时序硬约束（来自 datasheet §8.1 / §8.2）
Power-On（简化执行清单）：
IOVDD 先上（rise time ≥ 50µs 量级）
DVDD 上（可几乎同步，但别晚于 AVDD）
AVDD33 上（≥ 50µs after DVDD）
然后给 IN_CLK (MCLK) 时钟
拉 PWDN = LOW（0 = normal work）
拉 RESETB = HIGH（1 = normal work）
等 ≥ 25 MCLK cycles → I2C/SCCB 开始操作（写 0xfe page select → 配寄存器）
Power-Off 反序：先 PWDN LOW → 停 MCLK → 下 AVDD → 下 DVDD → 下 IOVDD。
⚡ 实测经验锚点（行业共识，非编造GC1054独有）：AVDD 纹波尽量 < 30mVpp，DVDD 的 LDO/BUCK 瞬态响应要能扛住 几十mA级跳变，否则你会看到偶发花屏或 I2C lockup。
3.2 时钟电路——IN_CLK / MCLK
GC1054 不内建振荡器，需要一个外部 6~27MHz 时钟输入（典型 24MHz）。
两种供给方式：
MCLK 走线：≤15mm，两边包地，别贴着 AVDD 走线平行跑
占空比要求：45%~55%（datasheet §8.1）
3.3 I2C / SCCB 控制接口
GC1054 的 write addr = 0x42, read addr = 0x43，SCL ≤ 400kHz。
SBCL (A2) ——→ SoC SCL + 上拉电阻到 IOVDD (典型 4.7k~10k)
SBDA (A4) ——→ SoC SDA + 上拉电阻到 IOVDD总线电容 Cb 不指定上限，但走线长了要降速或减上拉阻值
如果总线上只有 GC1054 一个从设备，I2C_M_S(B5) 接地（slave mode）即可
3.4 DVP 并行输出布线要点（当你走 DVP 而不是 MIPI 时）
10-bit 模式要用 D[9:0] + PCLK + HSYNC + VSYNC = 14 根高速线。
如果你的主控其实只支持 8-bit 接法：把 D[9:8] 悬空（内部不 bonding 也没用），只用 D[7:0]，配寄存器走 RAW8 模式即可。
3.5 MIPI 1-lane 布线要点（当你走 MIPI 而不是 DVP 时）
GC1054 MIPI 为 1 data lane + 1 clock lane：
阻抗 / 等长规则：
MIPI PHY timing 参数（LPX / CLK_PREPARE / CLK_ZERO 等）有寄存器可调（P3:0x21~0x2b），手册给了默认值——起手用默认值不动，只有当 SoC CSI-2 RX 报 CRC error / lost sync 时再去微调。
3.6 光学与机械——IR-cut 驱动的"隐藏电路"
GC1054 本身不管 IR-cut，但你的模组要管。典型最小实现：
IOVDD/GPIO ──→ [MOSFET H-bridge 或专用 cutter driver IC]
↓
IR-CUT 线圈（650nm filter 切出/切入）
+ 限位检测（或超时控制）PWDN(B3) 在这里也有用：PWDN=HIGH → standby（电流掉到 uA 级），适合系统休眠时顺带把sensor关掉省电。
测试项目规范
防编造声明：下表中所有 "标准值/判据" 列来自 AE-1M-3019 datasheet 可核查段落；实测值列标注为 "客户实测 / 待补充"——因为本页面未拿到可公开的实拍样本数据。你可以把你们自己 NPI 样机的读数填进来变成真实资产。
BOM 清单（sensor 小板侧 · 参考骨架）
这只是 GC1054 所在"sensor板/头部小板" 的 BOM骨架，不包含主控 SoC 板和外壳结构件。所有 GC1054 球位引用自 datasheet §4.2。
定制维度表（你可以发给客户 / 采购澄清）
📧 把上表填回来 → 发 tech@pdapply.cn，我们可以把 GC1054 的参考原理图片段（PDF）、上电时序 checklist、寄存器初始化模板（基于你们主控的CSI口参数） 推进到你们 NPI 的 Rev.A。
立即获取定制方案
如果你正在评估 GC1054 能不能替代现有 OV971x / 降本换料 / 打样验证：
先把你们的 SoC 型号 + 接口（DVP/MIPI几lane）+ 供电架构（3.3V rail/1.8V rail）告诉我 → 我能在 48h 内反馈：要不要改 LDO 树、DVP 走线会不会挤、MIPI 1-lane 带宽裕量够不够。
如果你们已有 GC1054 样片但不出图：按上面的「测试项目规范」逐项抓波形发过来，90% 的情况是 上电时序 / MCLK没到 / I2C地址不对 / DVP PCLK超SoC采样窗。
邮件模板：
[GC1054 定制] 主控=____ / 接口=____ / 供电=____ / PCB尺寸上限=____ / 镜头=____→ tech@pdapply.cn
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。GC1054 是 2017-era 的 1/4" 720P RAW 方案，优势在尺寸与成本，短板在暗光与运动失真；立项前建议同步确认物料 lifecycle 状态（Active/NRND/EOL）。本方案页面所有 GC1054 电气/封装/时序数据引用自 AE-1M-3019 GC1054 Datasheet release V1.0, GALAXYCRE，实测图像数据以贵司 NPI 样机为准，我方不承担未经贵司硬件实测的成像质量承诺。
