项目背景与需求定义
随着汽车智能化与安全法规（如Euro NCAP 2025）的推进，驾驶员监控系统(DMS) 已成为新车的标配。DMS需在复杂多变的舱内光照（强光、逆光、夜间）及车辆动态（振动、颠簸）环境下，实时、准确、可靠地监测驾驶员状态，包括疲劳检测、分心检测、身份识别等。本项目旨在开发一套满足前装车规要求的嵌入式DMS摄像头模组方案，核心需求是：消除头部/眼球快速运动导致的图像畸变，实现全天候（白天彩色/夜间红外）工作，满足AEC-Q100 Grade 2可靠性标准，并具备低功耗、小尺寸、易集成特性，以适配日益紧凑的座舱空间。
选型思考：为什么是OV2312？
场景匹配 - 根治运动模糊与果冻效应：OV2312采用的全局快门技术，确保所有像素同时曝光，彻底消除因车辆颠簸或驾驶员头部快速转动产生的图像扭曲，为眼球追踪、视线估计等算法提供几何精确的输入基础。这是DMS算法精度的生命线。
场景匹配 - 单摄像头实现全天候感知：其RGB-IR双模输出能力是革命性的。白天或光照良好时，输出高质量彩色图像用于人脸识别、手势识别；夜间或低光时，可无缝切换或同步输出高灵敏度红外图像，利用940nm红外LED无感补光，实现精准的眼球追踪与活体检测。一颗传感器替代两颗，大幅降低系统复杂度、功耗和成本。
场景匹配 - 满足严苛车规与可靠性：OV2312通过AEC-Q100 Grade 2认证，工作温度范围达-40°C至+105°C，满足全球车载环境的极端温度要求。其低至190mW的功耗，对于需要7x24小时通电的DMS系统至关重要，可减少热管理压力，提升长期可靠性。
场景匹配 - 优异的近红外性能：其OmniPixel®3-GS像素技术在940nm波长下拥有14%的量子效率，这意味着可以使用更低功率的红外LED实现相同的补光效果，进一步降低系统整体功耗和发热，并避免对驾驶员造成眩目感。
实测支撑：其核心参数与特性分析，可参考本站深度解读：【OV2312数据手册深度解读：RGB-IR双模全局快门，舱内监控与视频会议优选】。
https://pdapply.com/archives/ov2312
系统架构设计
本方案以OV2312为核心感知单元，构建了一个集图像采集、信号处理、AI算法与安全通信于一体的完整DMS子系统。系统通过精准的红外补光同步与高效的图像处理流水线，实现对驾驶员状态的实时分析。

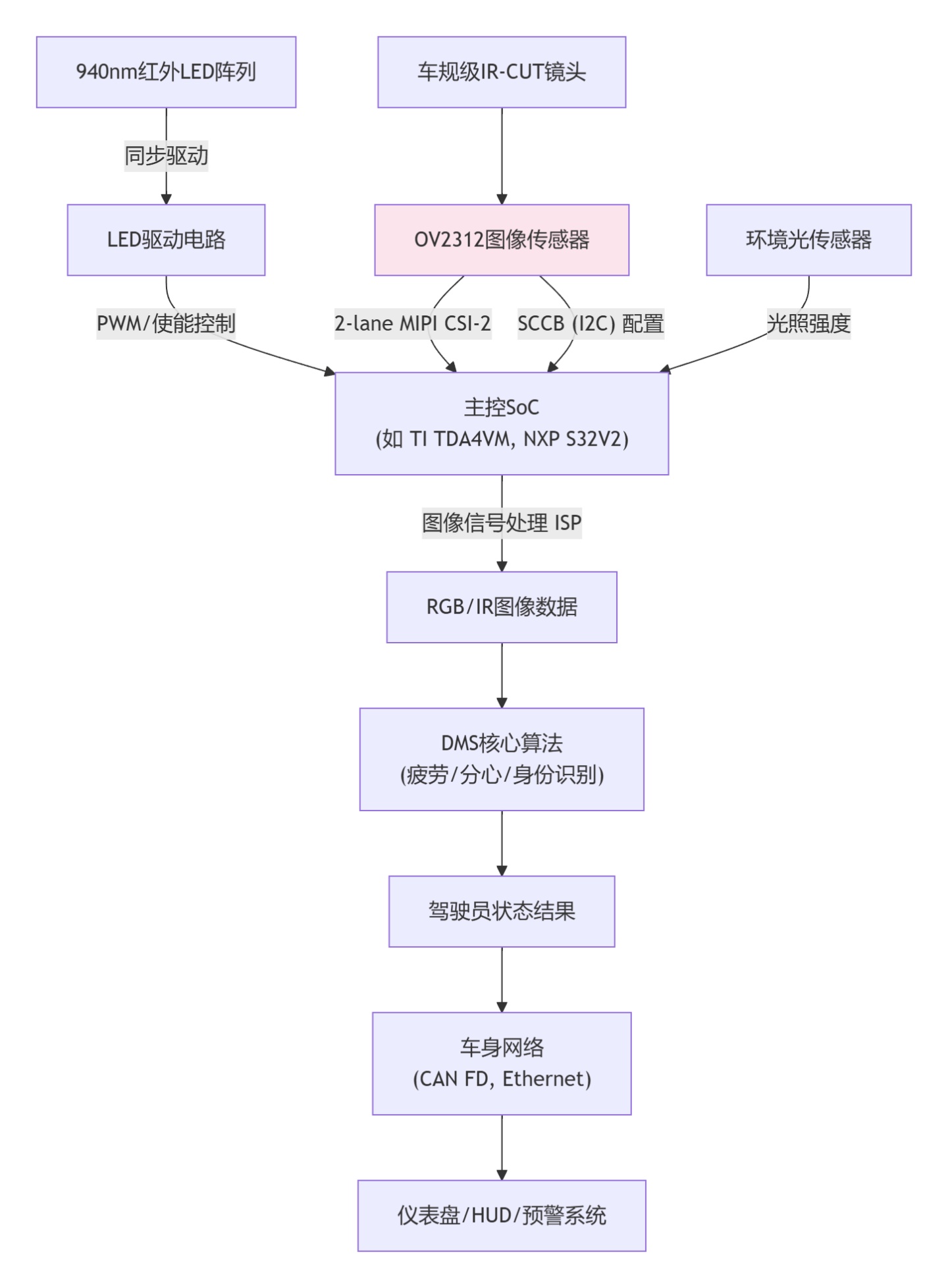

架构图说明：环境光传感器实时监测舱内光照强度，主控SoC据此决策并控制IR-CUT滤镜切换（白天过滤红外，夜间允许红外通过）及红外LED阵列的亮灭与强度。OV2312根据主控指令，输出相应模式（RGB或IR）的图像数据。原始图像数据经主控内置的ISP进行去噪、校正、融合等处理后，送入DMS核心算法模块（可运行于SoC的DSP或NPU上）进行分析，得出疲劳等级、视线方向、身份ID等结果。最终结果通过CAN FD或车载以太网发送至仪表盘、抬头显示(HUD)或高级驾驶辅助系统(ADAS)域控制器，触发声光预警或采取其他安全措施。
关键电路与PCB设计
车规级电源树设计：OV2312需要1.8V (I/O) 和1.5V (核心) 供电。必须选用通过AEC-Q100认证的LDO或DC-DC，如TI的TPS7B系列。输入电源需经过π型滤波和TVS管保护，以抑制车载电源网络的抛负载、冷启动等瞬态干扰。模拟电源与数字电源、传感器地与处理器地之间需采用磁珠或0Ω电阻单点连接，并做好分割，最大限度降低噪声耦合。
MIPI高速信号完整性：2-lane MIPI CSI-2接口需严格遵循100Ω差分阻抗控制。走线应尽可能短、直，避免穿越电源分割区。在连接器附近预留共模扼流圈(CMC) 和ESD保护器件的位置，以增强抗电磁干扰(EMI)和静电放电(ESD)能力。对高速时钟线进行包地处理。
红外LED驱动与同步电路：红外LED阵列需要恒流驱动以确保发光强度稳定。采用专用LED驱动芯片（如ALED6000），支持PWM调光，以实现根据环境光自动调节亮度。驱动电路的使能信号必须与OV2312的曝光时间严格同步，以避免LED在传感器曝光期间闪烁，造成图像亮度不均。同步信号可由主控GPIO或OV2312的STROBE输出引脚提供。
热设计与可靠性：尽管功耗仅190mW，但在密闭的舱内模块中仍需考虑散热。在OV2312芯片背面的PCB区域密集布置导热过孔，将热量传导至PCB背面的大面积接地铜箔或金属外壳。模块外壳应采用导热硅胶垫与车体结构接触，辅助散热。
EMC/EMI设计：整个模组必须满足CISPR 25等汽车电子电磁兼容标准。PCB布局上，高速信号远离板边和接口。电源层和地层完整，为信号提供良好的回流路径。必要时，在接口线缆上增加铁氧体磁环。整个模组需进行屏蔽罩设计。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV2312+车载DMS】。
BOM清单分析
