项目背景与需求定义
在自动化物流分拣、工厂产线追溯等场景中，高速、高精度、高可靠的条码/二维码读取是提升效率与准确性的核心。传统基于卷帘快门传感器的方案在高速传送带（线速>2m/s）上，极易因图像“果冻效应”导致读取失败。本项目旨在开发一款专为高速工业扫码场景优化的嵌入式视觉模组，核心需求是：在复杂光照（如反光、阴影）和高速运动条件下，实现99.9%以上的读取率，并满足紧凑尺寸、低功耗、易于集成的嵌入式要求。
选型思考：为什么是OV2311 + 全局快门？
场景匹配 - 根治“果冻效应”：OV2311采用的全局快门技术，确保传感器所有像素在同一时刻曝光，从根本上消除了因物体与相机相对运动导致的图像扭曲。这是高速扫码方案成功的基石。
场景匹配 - 捕捉每一帧：其最高120fps的输出能力，意味着在高速流水线上，单位时间内能捕捉更多帧图像，为解码算法提供更多机会，大幅降低漏读率。用户图片中标注的60fps是典型稳定工作值，已远超传统30fps方案。
场景匹配 - 单色高对比度：作为单色传感器，OV2311去除了拜耳滤镜，光利用效率更高，输出图像对比度更强，特别有利于黑白条码的边缘锐化，提升解码成功率，尤其在配合红色或红外光源时效果更佳。
实测支撑：其核心参数与特性分析，可参考本站深度解读：【OV2311数据手册深度解读：核心参数索引、竞品对标与场景落地评级】。
https://pdapply.com/archives/ov2311
系统架构设计
本方案以OV2311为核心，构建了一个从成像、触发、处理到输出的完整嵌入式扫码系统。系统通过外部光电传感器精准触发拍照，利用OV2311的高帧率特性进行连续抓拍，并由高性能处理器进行实时解码。

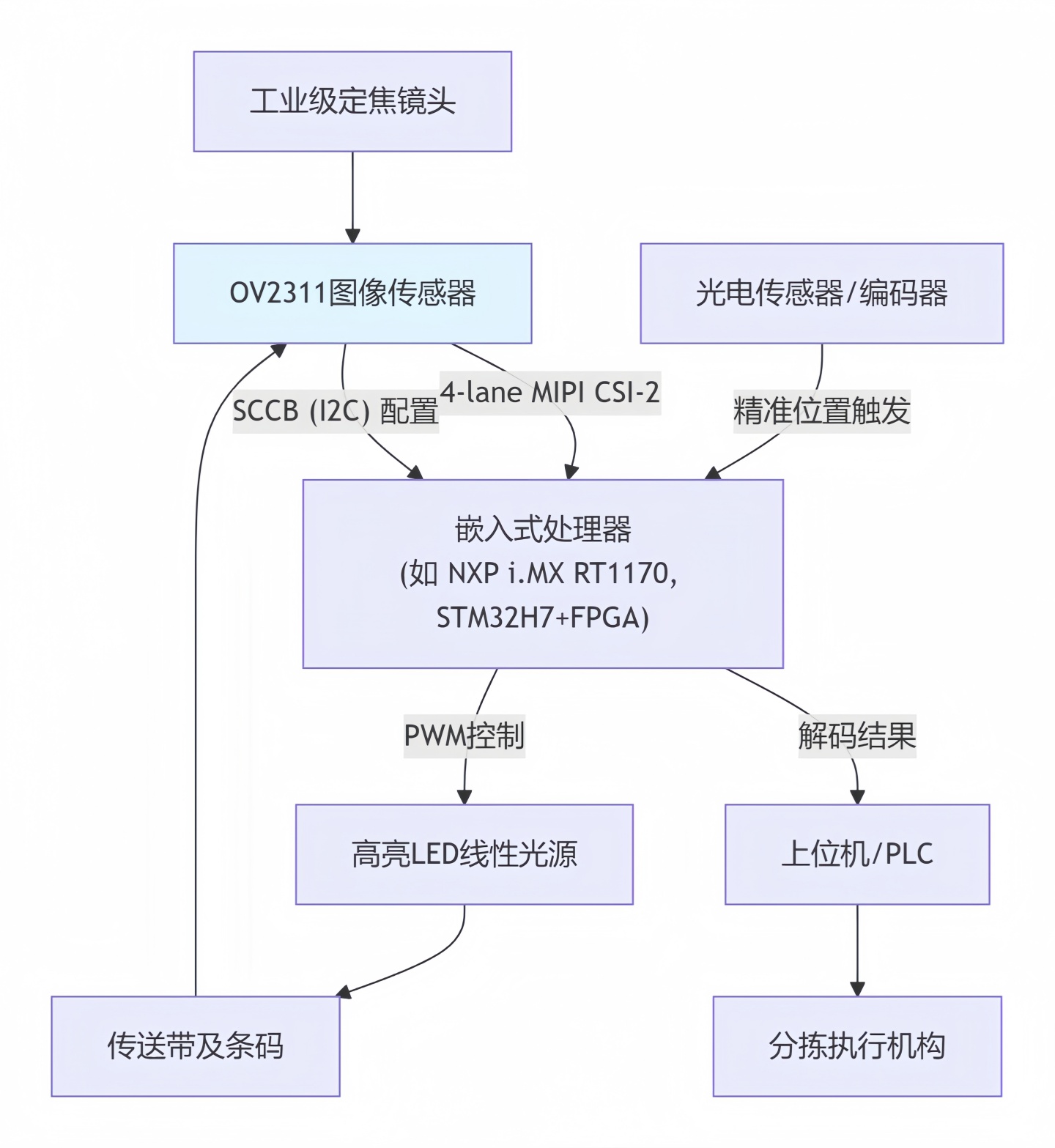

架构图说明：当贴有条码的物体经过扫描工位时，光电传感器检测到物体并发送触发信号给嵌入式处理器。处理器随即控制LED光源点亮，并通过I2C总线配置OV2311进行单帧或连续帧捕获。图像数据通过MIPI接口高速传输至处理器，内置的条码解码算法（如ZBar, ZXing优化版）进行实时解码。解码结果（条码内容、坐标）通过UART、Ethernet或IO接口发送给上位机或PLC，控制后续的分拣或记录动作。整个流程在毫秒级内完成。
关键电路与PCB设计
电源树与噪声抑制：OV2311需要1.5V (核心) 和1.8V (I/O) 供电。建议使用低噪声LDO（如TPS7A系列）为模拟部分供电，并与数字电源（如处理器）进行隔离。电源入口处增加TVS管以防浪涌，每个电源引脚附近布置足够的多层陶瓷电容（MLCC）进行去耦。
MIPI高速信号完整性：4-lane MIPI CSI-2接口速率高。PCB设计需确保差分对阻抗控制为100Ω±10%，走线等长误差小于5mil，并尽可能短。避免穿越电源分割区域，参考层完整。在连接器附近可预留共模扼流圈（CMC）位置以增强抗干扰能力。
精准同步触发电路：光电传感器信号需经施密特触发器（如74HC14）整形后，再接入处理器的外部中断引脚或OV2311的同步输入引脚。电路应包含RC滤波以消除抖动，确保触发边缘精准，避免误触发或漏触发。
光源驱动电路：LED线性光源需要恒流驱动以保证亮度稳定。可采用恒流驱动芯片（如AL5809）或MOSFET配合PWM控制。驱动电流需根据光源规格和照射距离计算，并留有裕量。注意大电流路径的走线宽度。
散热与结构：紧凑型模组需考虑散热。可在OV2311传感器背面的PCB区域大量布置导热过孔，将热量传导至PCB背面铜层或金属外壳。确保模组结构能稳固安装，并保护镜头和FPC连接器不受外力损伤。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV2311+工业扫码】。
BOM清单分析
