项目背景与需求定义
在工业自动化领域，高速传送带上的条码读取、机器人视觉引导（Pick & Place）、以及精密元件的定位与检测，对成像系统提出了三大核心挑战：
运动无畸变：传统卷帘快门传感器在拍摄高速运动物体时会产生“果冻效应”，导致条码变形、定位坐标漂移，直接造成读码失败或抓取错误。
环境光复杂：工厂光照不均、阴影、或为保护工人视力而采用的低照度环境，要求传感器具备优异的感光能力和抗干扰性。
无可见光干扰：在某些洁净车间或需要隐蔽监控的场景，需使用不可见的近红外（NIR）光源进行补光，这就要求传感器对850nm/940nm波段有高灵敏度。
本项目旨在开发一款面向高速工业条码扫描与视觉定位的摄像头模组，核心需求是在高速运动（传送带速度≥2m/s）、复杂光照甚至纯近红外补光条件下，稳定输出无畸变、高对比度的清晰图像。
选型思考：为什么是OG05B10 + 全局快门与近红外增强？
场景匹配：全局快门（Global Shutter） 是解决“果冻效应”的唯一方案，确保高速运动的条码图像不发生扭曲，这是高精度读码和定位的基石。Nyxel® 近红外增强技术 则使模组能在无可见光或低照环境下，配合850nm/940nm红外LED，实现“无红曝”清晰成像，扩展了应用场景边界。
实测支撑：其5MP@60fps的规格为高精度读取提供了足够的像素细节和实时性。关于OG05B10的详细技术参数与竞品分析，请参考本站深度解读：《OG05B10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/og05b10
系统架构设计
本方案采用“传感器+FPGA/高性能嵌入式SoC”的经典架构，以充分发挥OG05B1B的性能，并确保系统的灵活性与实时性。

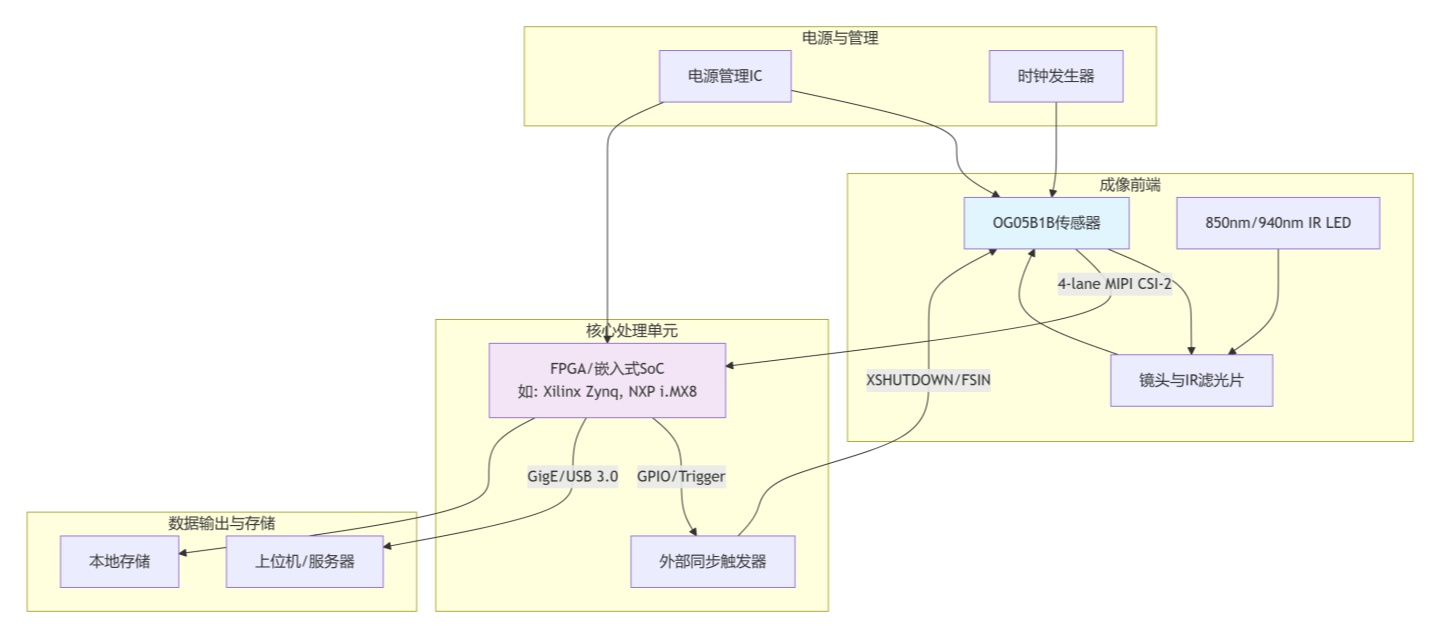

架构图说明：上图清晰地展示了从图像采集、处理到输出的完整数据流。OG05B1B通过MIPI接口将图像数据传送至主处理器。外部触发器可精确控制抓拍时机，适用于与传送带编码器同步。近红外LED由处理器GPIO控制，实现智能补光。FPGA/SoC完成图像预处理（如降噪、校正）后，通过千兆网或USB3.0将结果上传。
关键电路与PCB设计
电源树设计：需严格按数据手册要求，提供2.8V (模拟)、1.2V (数字)、1.8V (I/O)三路电源，并遵循文档规定的上电/掉电时序（见文档第23-24页）。建议使用低噪声LDO，并在每路电源入口布置π型滤波。
时钟电路：为传感器提供一颗低抖动、高稳定性的24MHz有源晶振。时钟走线应尽量短，并做好包地处理，避免干扰图像数据。
MIPI CSI-2接口：4对差分数据线（DATA0+/DATA0- ... DATA3+/DATA3-）和1对差分时钟线（CLK+/CLK-）必须做严格的阻抗控制（100Ω差分阻抗），并保持等长（长度误差建议≤5mil），以减少信号完整性问题。
同步与触发接口：将传感器的
XSHUTDOWN（硬件复位）、FSIN（帧同步输入）、STROBE（闪光灯同步输出）引脚引出至连接器，便于与PLC或编码器集成，实现硬同步抓拍。PCB布局：采用至少4层板设计，为高速信号提供完整参考平面。传感器模拟部分应远离数字噪声源（如DCDC、处理器）。MIPI差分对避免穿越分割平面。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OG05B1B+高速工业条码扫描】。
BOM清单分析
