项目背景与需求定义
在主流智能手机、平板电脑及笔记本电脑的摄像头设计中，市场对高像素、超薄化、低功耗和优秀画质的需求日益严苛。消费者不仅要求前置摄像头能拍出清晰的自拍和流畅的视频通话，后置副摄也需要在有限的空间内提供可靠的辅助成像能力。同时，设备日益轻薄化的趋势对摄像头模组的Z高度（厚度）提出了极限挑战。
本方案旨在开发一款基于OV8856的超薄、高性能8MP摄像头模组，核心需求如下：
高像素与优秀画质：需提供800万像素的清晰静态图像，并支持1080p@60fps的高清视频录制，满足社交媒体分享和视频会议需求。
超薄模组设计：模组总高度需控制在5mm以内，以适应日益轻薄的移动设备ID设计。
极低功耗：需支持极低的待机功耗（微瓦级），以延长设备的电池续航，特别是对于常开待机功能（如人脸解锁、手势唤醒）的前置摄像头。
应对复杂光线：需集成交错式HDR（iHDR） 功能，以有效处理逆光、室内外明暗对比等常见拍摄场景，提升出片率。
高集成度与易生产：方案需采用成熟的COB封装工艺，BOM简洁，便于大规模量产和自动化生产。
宽温适应性：需能在0°C至+60°C的环境温度下输出稳定的图像，适应日常使用和部分户外场景。
1.12µm PureCel®像素架构与iHDR技术是满足上述画质与功耗需求的核心。
选型思考：为什么是OV8856？
均衡的性能与尺寸：OV8856在1/4英寸的光学格式下实现了8MP分辨率，像素尺寸为1.12µm，在感光能力、分辨率和芯片尺寸间取得了最佳平衡，是实现超薄模组（Z高度<5mm）的基础。
先进的iHDR技术：其集成的交错式高动态范围（iHDR） 技术，通过单帧内长短曝光行的交替，有效扩展动态范围（典型值70dB），能显著改善逆光、窗口等高对比度场景的拍摄效果，且无运动伪影。
极致的功耗控制：传感器待机功耗低至0.8µW，关断（XSHUTDN）功耗仅1µW。这对于需要摄像头常开待机（如人脸识别解锁）的移动设备至关重要，能极大延长续航。
高帧率与灵活性：支持8MP@30fps全分辨率输出，以及1080p@60fps和720p EIS@90fps，为主流应用提供了充足的性能余量。高帧率模式也为电子防抖（EIS）算法提供了数据基础。
成熟的供应链与高可靠性：作为豪威面向主流移动设备市场的成熟型号，OV8856拥有稳定的供应链和丰富的量产经验。其工作温度范围（-30°C ~ +85°C结温）确保了在各种环境下的可靠性。
系统架构设计
本方案以OV8856为核心，构建了一套面向智能手机、平板电脑等移动设备的高集成度、低功耗图像采集系统。设计核心在于利用其小尺寸和低功耗特性实现超薄模组，并通过iHDR提升画质。

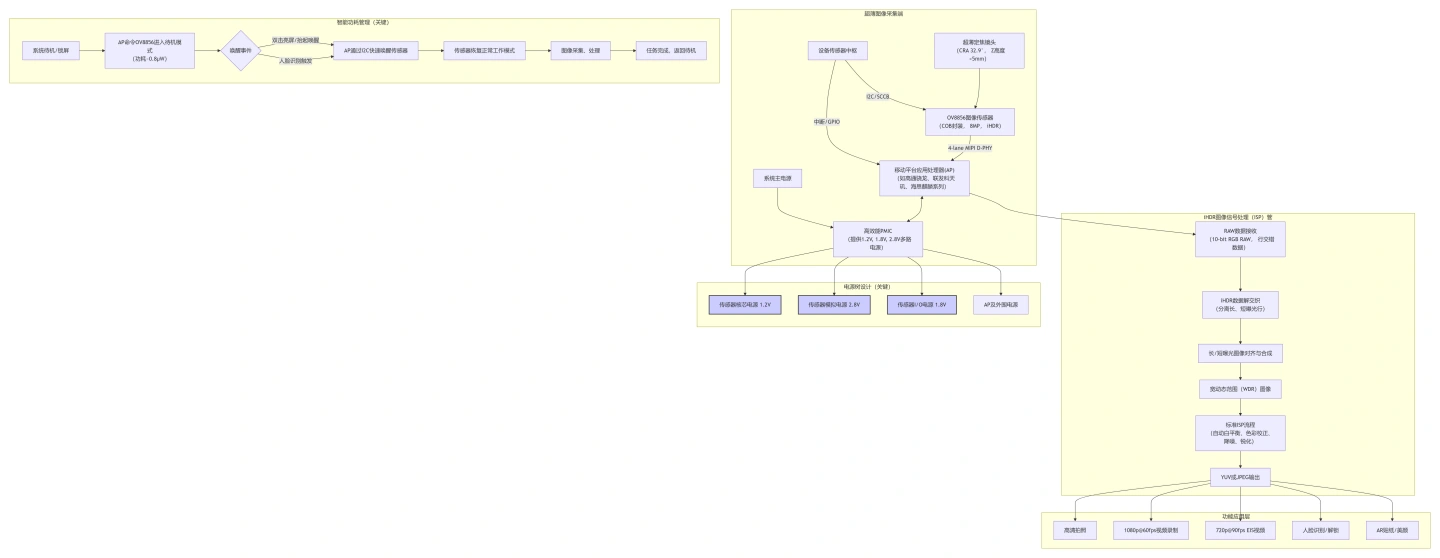

架构图说明：系统核心是OV8856传感器与移动平台AP（如骁龙、天玑等）。AP通过4-lane MIPI接口接收10-bit RAW数据，其内置ISP需支持对OV8856 iHDR行交错数据的解交织与合成，以生成宽动态范围图像。智能功耗管理模块利用传感器极低的待机功耗，配合AP的电源管理状态，实现“用时唤醒，闲时深度休眠”的节能策略。超薄镜头与传感器COB封装共同确保了模组总高度小于5mm。
关键电路与PCB设计
精密三路电源设计：OV8856需要核芯（1.14-1.26V）、模拟（2.6-3.0V）、I/O（1.7-1.9V） 三路电源。为保障8MP画质，特别是低噪声表现，建议：
使用低噪声、高PSRR的LDO（如TI TPS7A系列，或高通/MTK平台推荐的PMIC内嵌LDO）为模拟电源（2.8V）供电。该路电源的纹波需严格控制（建议<20mVpp），可在LDO输出端并联10µF MLCC + 1µF MLCC进行滤波。
核芯电源（1.2V）和I/O电源（1.8V）通常可由AP的配套PMIC直接提供，需确认其电流输出能力和纹波指标满足要求。
电源上电时序至关重要：必须遵循数据手册要求，即模拟电源（AVDD）应先于或与核芯电源（DVDD）同时上电；I/O电源（DOVDD）最后上电或与DVDD同时。错误的时序可能导致传感器无法正常启动或损坏。
MIPI高速接口布线：
OV8856支持最高4-lane MIPI D-PHY输出。对于8MP@30fps或1080p@60fps，通常2-lane即可满足带宽，但使用4-lane可以降低每通道的数据率，有利于信号完整性。
MIPI差分对（CLK+/CLK-， DATA0+/DATA0-， ... DATA3+/DATA3-）需做100Ω差分阻抗控制。走线应尽可能短、直，避免穿越噪声区域（如DC-DC电源）。
严格保持组内等长（同一lane的D+和D-长度差建议<5mil）和组间等长（不同lane之间的长度差建议<50mil），以减少skew。
在传感器端和AP接收端靠近引脚处，需串联匹配电阻（通常0-100Ω，具体值需根据仿真确定），并放置ESD保护器件。
时钟与复位：为传感器提供24MHz（典型值）的低相位噪声晶振或时钟源。
XSHUTDN（硬件复位）引脚应由AP的GPIO控制，确保在全部电源稳定后，延迟至少1ms再释放复位（拉高）。此引脚也可用于实现硬件的低功耗关断。I2C/SCCB控制总线：用于传感器寄存器配置。需在SCL和SDA线上配置上拉电阻（通常4.7kΩ），并确保走线远离高速信号（如MIPI、内存总线），以防干扰。
热设计与布局：
OV8856典型活动功耗为150mW。在紧凑的移动设备内部，需考虑其散热。建议在传感器背面的PCB区域增加散热过孔阵列，并尽可能通过导热硅胶垫或金属支架将热量传导至设备中框或屏蔽罩。
布局时，模拟电源（AVDD）区域应独立铺铜，并与数字电源区域通过磁珠或0Ω电阻单点连接，以减少数字噪声对模拟电路的干扰。
传感器应尽可能靠近AP放置，以缩短MIPI走线长度。
为客户实测与性能验证提供测试项目规范
填表指令：
若已有经内部验证的实测数据，正常填入数值与结论。
若暂无实测数据，在“实测结果”栏统一填写“客户实测”，在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的产品，往往面对的是特定的安装环境、独特的用户习惯、真实的电磁干扰。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV8856 8MP超薄摄像头模组】。
BOM清单分析
