项目背景与需求定义

一台 5.5"~11" 尺寸的智能终端（平板/轻薄本/功能机升级款）需要一颗 1300 万像素前置或超广角副摄，产品定义硬指标如下：

需求项	目标值	为什么 GC13A0 被拉进来
分辨率	4208×3120（13MP 4:3）/ 1920×1080@60fps 可选	GC13A0 active array = 4208×3120，原生匹配
镜头光学	1/3.06" 靶面，CRA 匹配 ≤34°	Datasheet §4.3 给出了逐点 CRA 表，可直接交镜头厂做 shading 定标
接口	MIPI CSI-2 4-lane，RAW10 进主控 ISP	GC13A0 的 4-lane / Max 1400Mbps/lane 正好喂饱中端 SoC CSI 口
供电	三轨：AVDD≈2.8V / DVDD12≈1.2V / IOVDD=1.8V	标准手机 camera power tree 形态，PMIC 或分立 LDO 都可接
Z-height 上限	≤3.5 mm（前摄）/ ≤4.0 mm（平板边框）	COB 裸 die 方案本身比 CSP 省掉封装厚度，die 无玻璃覆盖
成本	极致（副摄预算线）	GC13A0 的 BSI 单-die + COB 路线就是为此价位段存在
附加	PDAF Type 3 支持（如需 AF）	§1.3 Features 明确标注，寄存器 0x00a0 控 PD DD

不归它管的边界（提前说清，免得方案被推到不可能的地方）：

无片上 HDR/DOL-WDR ⇒ 高反差场景靠 ISP 侧多帧
卷帘快门 ⇒ 高速运动果冻需靠电子防抖裁切余量或算法补偿
COB 裸 die ⇒ 模组厂要有 Class 100~1000 洁净车间，否则良率会咬人

选型思考：为什么是 GC13A0 + BSI + COB？

竞争选项	为什么不选 / 什么情况下选它	GC13A0 的相对优势
Sony IMX258（同 1/3.06" 13MP）	画质/DR/生态更强，但单价和交期通常更紧	GC13A0 赢在 BOM 宽容度 + 成本，副摄不需要 IMX258 的全部肌肉
GC13A2（格科微自家升阶）	带 DAG HDR，动态范围更好	如果产品定义里"高反差预览 HDR"是 KPI，应跳 GC13A2；否则 GC13A0 省出的成本更划算
OV 13MP CSP 方案	CSP = 好良率、好 SMT 回流，但 Z-height 更高	COB 的 Z-height 优势在前摄"屏占比竞赛"里仍有价值

一句话：GC13A0 吃的就是"够用的 1300 万 + 够薄的 Z + 够低的价格"这块市场。方案目标不是榨干画质极限，而是把这三件事做稳。

系统架构设计

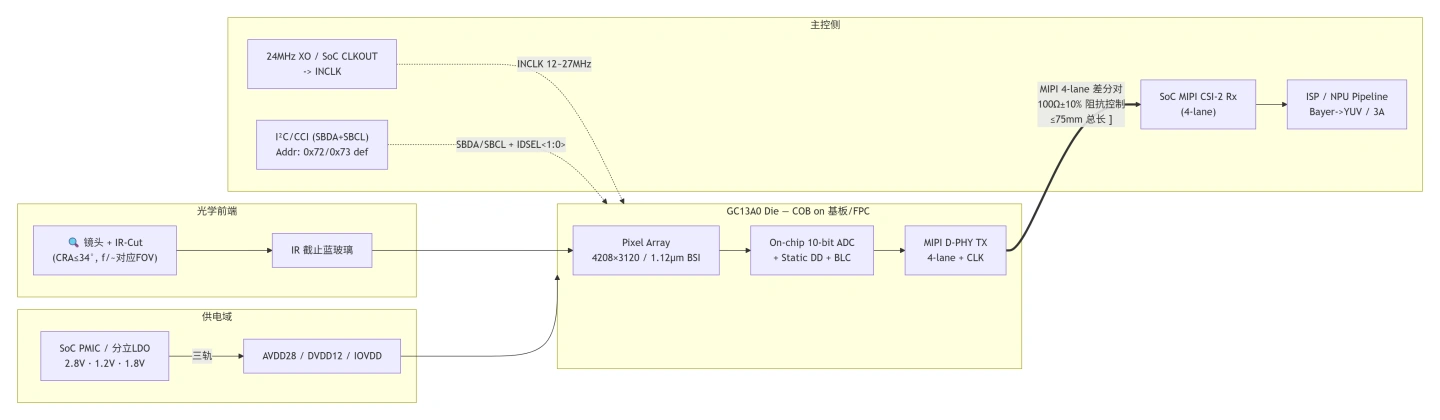

整机信号链（Mermaid）

信号/电源端口映射（从 datasheet Pad 表提炼）

GC13A0 在此 COB die 上总计 52 pads / 49 bonding pads，关键信号沿 die 两侧分布（§3.1 Table 3-1）：

左侧（Pad #1 ~ #26 区域下半）— 数字 & MIPI 输出侧：

信号	Pad #	角色	去哪里
INCLK	1	输入时钟 12~27MHz	来自时钟源 / SoC CLKO
MDP3/MDN3	4/5	MIPI Data3 ±	连接器 → 主控 CSI
MDP1/MDN1	6/7	MIPI Data1 ±	同上
MCP/MCN	9/10	MIPI Clock ±	同上
MDP0/MDN0	12/13	MIPI Data0 ±	同上
MDP2/MDN2	14/15	MIPI Data2 ±	同上
IOVDD	18,23,40,46	I/O 电源 1.8V(或1.2V)	LDO/PMIC + 去耦到 DGND
DVDD12	11,16,22,25,29,30,44,50	数字核 1.2V	去耦到 DGND
XSHUTDOWN	37	复位/休眠（L=standby）	GPIO 控
FSYNC	38	帧同步 I/O	GPIO 或双摄 sync
SBDA / SBCL	41/42	I²C 数据/时钟	上拉到 IOVDD
IDSEL<1:0>	19/20	I²C 地址选择	拉高/拉低到选地址

右侧（Pad #27 ~ #52 区域上半）— 模拟侧：

信号	Pad #	角色
AVDD28	27,35,43,49	模拟 2.8V，去耦到 AGND
AGND	28,36,48	模拟地
DGND / SGND	17,21,24,33,39,45,47	数字地

⚠️ AGND / DGND 分离铁律（§3.2 note）：DGND 与 AGND 必须分开走线，在连接器/主板接地区做单点汇接。不要把 AGND 直接当 DGND 用、也不要把两条地铜融成一个毫无隔离的整片后宣称"共地就行"——CIS 的模拟前端正对电源/地弹噪声极为敏感，混地会表现为固定图案噪声、暗角 shading 漂移、甚至偶发黑行。

关键电路与PCB设计要点

3.1 电源设计 —— 三轨各自独立、各自干净

GC13A0 的三轨（§2.2 Table 2-2）：

轨	电压范围	Typ	满载电流（30fps 全分辨）	走线宽度建议*
AVDD	2.70–3.00 V	2.80 V	IAVDD ≈ 35 mA(typ) / 45 mA(max)	≥8 mil (1oz)
DVDD12	1.15–1.30 V	1.20 V	IDVDD ≈ 85 mA(typ) / 115 mA(max)	≥10 mil (1oz)
IOVDD	1.70–1.90 V（或 1.15–1.25 V）	1.80 V（或 1.20 V）	IIOVDD ≈ 2.2 mA(typ) / 5 mA(max)	≥4 mil (1oz)

*走线宽度依据 datasheet 电流量级 + 通用 camera PCB 经验；具体以你板厚/铜厚/温升要求用 IPC-2152 复核。

推荐的供电拓扑（主板侧）：

PMIC LDO-A (2.8V, ≥60mA) ──→ AVDD ──┬── 10µF(X7R) ──→ AGND
                                     └── 0.1µF(X7R) ──→ AGND  (0.1µF 更靠近 connector pad)

PMIC LDO-D (1.2V, ≥120mA) ──→ DVDD12 ──┬── 10µF(X7R) ──→ DGND
                                      └── 0.1µF(X7R) ──→ DGND

PMIC LDO-I (1.8V, ≥10mA)  ──→ IOVDD ──┬── 4.7µF/10µF(X7R) ──→ DGND
                                      └── 0.1µF(X7R) ──→ DGND

硬性注意事项：

AVDD 与 DVDD12 不要共用同一个 LDO——模拟与数字核电流特征不同，AVDD 要的是低噪声（可优先选 PMIC 的 clean LDO rail 或外加 LC/ferbead 隔离），否则你会在均匀灰场里看到"电源纹波耦合的横线"。
模组端（COB 基板上）每颗 AVDD/IOVDD/DVDD12 pad 旁边必须有对应去耦电容落到 AGND/DGND 铜——这是裸 die 的寄生电感容忍度决定的，不是"理论上可以省"。
XSHUTDOWN 引脚（active-low reset/standby）走线建议加 10k 下拉到 DGND，确保上电瞬间不会飘到不确定态。

3.2 时钟输入（INCLK）— 别在这省钱

Datasheet §2.4 Table 2-4：

参数	Min	Typ	Max	Unit
f_INCLK	12	24	27	MHz
Jitter (pp)	—	—	600	ps
Duty	40	—	60	%

推荐做法：

优先用 SoC 的专用 CLKOUT（camera_xclk） 或一颗 专用的 24MHz 有源晶振/clock oscillator（spread-spectrum 可选但需确认 sensor PLL 容忍度）。
INCLK 走线全程包地（DGND guard trace 或 coplanar reference），不要贴着 RF 走线 / 开关电源 SW 节点平行走。
长度 ≤ 25mm 为佳；INCLK 到 sensor pad 串联 20~33Ω 源端匹配（依 SI 仿真/实测调）。

3.3 MIPI CSI-2 4-lane —— 高速链路的规则

GC13A0 的 MIPI 口：4-lane + 1 clock pair，Max 1400 Mbps/lane（§1.3）。

PCB/FFC 规则速查（综合 camera 设计规范 + MIPI D-PHY 要求）：

项目	要求
差分阻抗	100 Ω ± 10%（优先目标 ±5%）
参考层	完整 GND 平面，走线下面不跨分割
对内等长 (P↔N)	≤ 0.5 mm（≈5 mil 级）
组间等长 (data↔clk)	≤ 2 mm（依你主控 PHY 的 skew tolerance，可更严）
MIPI 对间距	≥ 4W（W=线宽），与其他信号 ≥ 5W
过孔/换层	每对 ≤ 2 个 via，换层处旁边加回流地孔（2~3个）
总长度（主板+FFC+模组内走线）	< 75 mm 为佳（更长需检查眼图）
ESD	TVS 靠近连接器放置（MIPI专用低电容器件，C_j ≤ 0.3pF），不可用电容代替

连接器 Pin 排序原则（适配 GC13A0 的信号分组）：

[AGND/AVDD区] — [DGND/I2C/MCLK/XSHUTDOWN区] — [MIPI区: D0± / D1± / CLK± / D2± / D3± 每对两端夹DGND]

3.4 I²C / CCI 控制线

信号	上拉电阻（推荐）	备注
SBDA	4.7kΩ 到 IOVDD（1.8V）	Fast-mode 400kHz（INCLK≥16MHz时可 1MHz FM+）
SBCL	4.7kΩ 到 IOVDD	§5.2 Table 5-2 / 5-3

IDSEL<1:0>（Pad 19/20）在 COB 基板上通常直接 bond 到 IOVDD 或 DGND（via 对应 bonding option），选定后地址就固定了——默认 0x72/0x73。
SBDA/SBCL 走线远离 AVDD 和 INCLK，走数字区、加 DGND guard。

3.5 地上分区与汇接（最容易出暗纹的地方）

主板系统地（PGND）
  ├─── AGND 铜岛（via caps 连通 AVDD回路）→ 单点/窄颈汇接到 PGND 靠近 connector
  └─── DGND 铜皮（IOVDD/DVDD12/XSHUTDOWN/MIPI回流）─┬─→ 同 PGND 区

关键思想：不要让 AVDD 的返回电流穿过数字活动地，也不要反过来。Datasheet 的 §3.2 图 3-3 也画了这个分离意图——"maintain separated, connect near connector"。

测试项目规范

⚠️ 本节如实标注：以下表格中带「＊」的实测数值项属于 "需客户实测 / 需模组厂配合验证"，本文 不编造 具体读数。PDAPPLY 晟跞实验室将在取得合作模组后回填。

#	测试项	条件 / 方法	合格判据	当前状态
1	I²C ACK & Chip ID 读取	上电→XSHUTDOWN=H→等 ≥50µs+1200cycles→读 0x03F0/0x03F1	0x13 / 0xA0	可验证（datasheet §8.1 寄存器）
2	供电轨电压容限	AVDD=2.70/2.80/3.00V；DVDD12=1.15/1.20/1.30V	不死机、不出横条纹、I²C 持续 ACK	客户验证
3	上电时序合规性	示波观察 AVDD/IOVDD/DVDD12 起升顺序 + XSHUTDOWN 上升沿 + 首次 I²C 间隔	t3≥50µs；t4≥1200MCLK（Table 7-2）	客户验证
4	休眠电流	XSHUTDOWN=L；量 AVDD/IOVDD 漏电流	IAVDD≈60µA / IDVDD≈700µA / IOVDD≈40µA（typ）	客户验证
5	MIPI 眼图（全分辨 30fps）	示波+差分探头在连接器端或 breakout 点抓 Data0/CLK；1.4Gbps/lane	eye height/mask margin 由主控 PHY spec 定；无 CRC 跌包	客户实测（需采样模组+高阻探头）
6	全白/全黑均匀性 & 暗电流	镜头盖黑布 / 积分时间扫 1~frame_length-16	固定模式噪声 < 可接受阈值；暗电平稳定在 BLC 范围内	客户实测（需 ISP 把 RAW dump 出来）
7	CRA/shading 验证	均匀积分球，镜头 installed；看 corner vs center ratio	与镜头规格书 CRA 曲线匹配（datasheet Table 4-1 给到 33.98°@90%Imght）	客户验证（需镜头厂提供 target）
8	PDAF 相位图检查	使能 Type 3 PD 读出；看 phase pixel mask 规律 & 相位差收敛	不过饱和、无明显 dead PD pixel cluster	客户验证（需 ISP PD lib 对接）
9	FHD@60fps / HD@120fps 切模式	配 windowing / binning 寄存器设对应输出尺寸；量帧率	主控 CSI 不丢帧；MIPI 吞吐匹配	客户验证
10	ESD 接触/空气	IEC 61000-4-2 ±4kV / ±8kV 触点 probe on 连接器 shell & 外露金属	不永久损坏；重启后 I²C ACK + 出图正常	客户验证

BOM清单（主板侧参考 · 不含镜头/模组内部）

📙 此 BOM 覆盖 主板到连接器 这一段。模组 COB 基板侧的去耦电容由模组厂在 die bonding 阶段按 datasheet pad 要求布好（每 AVDD pad → C_bypass to AGND 等），不在主板 BOM 体现。

Ref	器件	参数	数量	备注
U1	LDO / PMIC rail	AVDD: 2.8V ±3%, I_out ≥ 60mA, low noise	1	可用 PMIC AUX LDO 或分立（如 XC6219/RT9193 类）
U2	LDO	DVDD12: 1.2V ±5%, I_out ≥ 120mA	1	注意 dropout：若源=3.3V 则 OK；若 source=2.8V 需 low-dropout
U3	LDO（或共用）	IOVDD: 1.8V, I_out ≥ 10mA	1	有时和 SoC IO 同 rail，但仍建议 π-filter隔离
Y1	有源钟振或晶体+门	24 MHz, jitter pp ≤ 600ps, 3.3V/1.8V 按你的系统	1	也可复用 SoC CLKO→INCLK（省成本但要查 drive capability）
C_A1	MLCC X7R 0603	10µF 0805/0603, AVDD→AGND	1~2	每轨 bulk + 0.1µF 成对
C_A2	MLCC X7R 0402	0.1µF AVDD→AGND	2	更靠近 connector
C_D1	MLCC X7R 0603	10µF DVDD12→DGND	1
C_D2	MLCC X7R 0402	0.1µF DVDD12→DGND	2
C_I1	MLCC X7R 0603	4.7µF IOVDD→DGND	1
R_SDA/R_SCL	电阻 0402	4.7kΩ pull-up to IOVDD	2
R_XSH	电阻 0402	10kΩ pull-down to DGND	1	XSHUTDOWN 默认低
R_INCLK	电阻 0402	22Ω（源端匹配，SI 调）	1	非必须但推荐
D_ESD_MIPI	TVS array	C_j ≤ 0.3pF, MIPI 4-lane + CLK 保护	1	靠近 connector；不能用大 C 的普通 TVS
D_ESD_PWR	ESD 二极管 / RC	AVDD/IO 口保护	opt	依整机 ESD 等级要求
CONN	板对板 / FFC 连接器	≥30pin（13M 级需足够 GND pin）	1	§Pin 排序见 3.3

定制维度表（PDAPPLY 接洽用）

维度	可选范围	你现在的定义
传感器	GC13A0-WA1NB COB（裸 die / 也可走 COM 封装询价）	✅ GC13A0 COB
供电来源	PMIC LDO / 分立 LDO / SoC rail 直供	▢ 待确认 SoC 型号
IOVDD 电平	1.8V（优先）/ 1.2V（若 SoC CSI IO 是 1.2V-only）	▢ 待确认
连接器 / FPC	30pin B2B / FFC 0.4mm pitch	▢ 待定
镜头 FOV	前摄 ≈75°~85° / 超广角 ≈120°	▢ 待定
AF	定焦（最省） / VCM AF（需 PDAF calib）	▢ 定焦或 VCM+PDAF？
光学滤光	IR-Cut 蓝玻璃 650nm / 双带通（若需 IR 补光共存）	▢ 待定

把上表填回来 → 发到 tech@pdapply.cn，PDAPPLY 晟跞®科技可输出：
① 完整 Schematic（含 AGND/DGND 分区与 MIPI 等长规则）→ 你 PCB 团队协作版本；
② 推荐镜头 CRA 匹配清单（按你 FOV 需求）；
③ GC13A0 init-reg script 对接路径（需你 NDA/FAE通道或模组厂已给配置）。

立即获取定制方案

这套 GC13A0 13MP BSI COB 落地方案的核心是把"电源干净 + 地分离 + MIPI 走线纪律"做到位——传感器本身 datasheet 给得很完整，真正翻车的 90% 都在那三条上面。我们不卖黑盒，只输出可复现的工程链路。

下一步你需要提供的 3 样东西：

主控 SoC 型号（确认 CSI-2 4-lane 口的 V_I/O 是 1.8V 还是 1.2V）
连接器型号 / pin count（或你们结构给的 Z-height 上限）
镜头目标 FOV + 是否要 VCM AF

→ 邮件 tech@pdapply.cn，主题注明「GC13A0 定制：{项目名}/{主控}」。
