项目背景与需求定义
在移动设备（如超极本、平板电脑）与PC多媒体（如USB摄像头、视频会议设备）领域，摄像头模组的设计面临三大核心挑战：
轻薄化极限：设备厚度不断压缩，要求摄像头模组必须做到极致纤薄，传统1/4英寸或更大靶面的传感器已无安装空间。
续航焦虑：对于无线设备或追求长续航的笔记本电脑，摄像头的功耗直接影响到整机续航，毫瓦级的功耗差异都至关重要。
逆光成像困境：用户处于窗前或背对光源进行视频会议时，传统摄像头要么人脸发黑，要么背景过曝，严重影响沟通体验。
本项目旨在开发一款面向下一代超薄移动设备与高清USB摄像头的成像模组，核心需求是：在毫米级的Z轴高度与百毫瓦级的功耗预算内，实现1080P高清画质，并显著提升逆光场景下的动态范围，消除“阴阳脸”现象。
选型思考：为什么是OV2740 + 交错式HDR（iHDR）？
场景匹配：交错式HDR（iHDR）技术是解决“逆光成像”痛点的关键。OV2740通过在单帧图像内对相邻两行像素设置不同曝光时间并实时合成，无需多帧拍摄即可扩展动态范围，完美避免了多帧HDR在视频流中产生的运动鬼影问题，特别适合实时视频通话场景。
功耗与尺寸：OV2740典型工作功耗仅98.4mW，待机电流低至250µA，对设备续航影响微乎其微。其1/6英寸光学格式与1.4µm像素，允许使用目前最薄的光学镜头，是实现超薄模组设计的物理基础。
性能与成熟度：1080P @ 60fps的输出能力满足全高清流畅视频需求。作为一款久经市场验证的传感器，其驱动成熟、供应链稳定，能大幅降低项目的开发风险与量产不确定性。参考本站《OV2740数据手册深度解读：交错式HDR 1080P图像传感器及竞品矩阵，移动设备与内窥镜应用首选》的深度分析，其在特定应用场景下仍具独特价值。
https://pdapply.com/archives/ov2740
系统架构设计
本方案以OV2740为核心，构建了一套适用于移动平台或USB外设的紧凑型图像采集系统。系统通过2-lane MIPI CSI-2接口将图像数据传送至主控（如笔记本电脑的嵌入式控制器EC、平板SoC或USB视频芯片），主控完成图像信号处理、编码并输出至显示或网络。

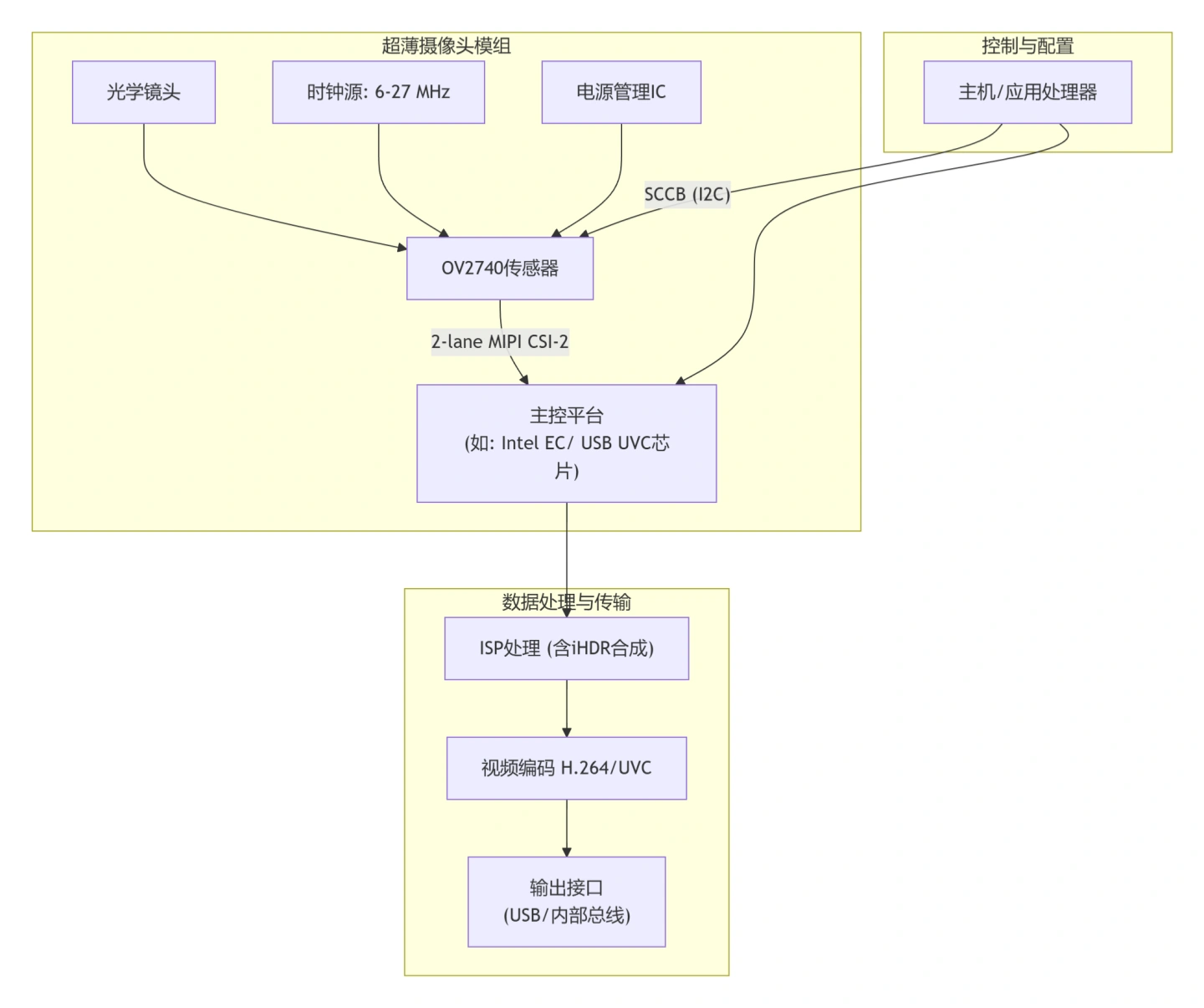

架构图说明：上图展示了从光学成像到视频输出的完整链路。OV2740作为传感核心，其输出的10-bit RAW数据（可开启iHDR）通过MIPI接口传输至主控。主控的ISP单元负责完成iHDR合成、色彩校正、降噪等处理，最终编码为标准视频流通过USB（UVC协议）或内部总线输出。SCCB（I2C兼容）接口用于传感器初始化、模式切换及参数调节。
关键电路与PCB设计
电源树与时序设计：这是OV2740设计的重中之重。传感器需要2.8V (AVDD)、1.2V (DVDD)、1.8V (DOVDD) 三路供电。必须使用低噪声LDO，并严格遵循数据手册规定的上电/掉电时序（通常为：Analog -> Digital -> I/O），任何时序偏差都可能导致传感器闩锁或无法启动。
时钟电路：外部输入时钟（XVCLK）频率范围为6-27 MHz。需选用低抖动、高精度的晶体或晶振，并确保时钟信号干净，走线尽量短，远离数字噪声源。
MIPI接口布线：2-lane MIPI差分对（CLK±, DATA0±, DATA1±）需进行严格的阻抗控制（100Ω差分阻抗） 与等长布线，误差应控制在5mil以内。差分对之间需保持3W（线宽的三倍）以上的间距以减少串扰。
SCCB（I2C）接口：SCL和SDA信号需上拉至DOVDD（1.8V）。注意SID引脚的电平设置，它决定了传感器的I2C从机地址（0x6C或0x20）。
复位与电源控制：XSHUTDN（硬件复位）和PWDNB（电源关断）引脚需正确连接，并遵循指定的时序要求。建议预留测试点，便于调试。
PCB布局与堆叠：为追求极致轻薄，通常采用软硬结合板（Rigid-Flex PCB） 或超薄多层PCB。模拟电源（AVDD）区域需与数字电源（DVDD, DOVDD）进行充分隔离，并布置充足的去耦电容（建议每路电源在靠近引脚处放置一个1µF和0.1µF电容）。
为客户实测与性能验证提供测试项目规范
填表指令：
若已有经内部验证的实测数据，正常填入数值与结论。
若暂无实测数据，在“实测结果”栏统一填写“客户实测”，在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV2740+移动设备】。
BOM清单分析
