项目背景与需求定义
在运动相机与高速安防监控领域，用户对画质的追求已从“看得清”升级为“看得流畅、看得全”。传统传感器在拍摄高速运动物体时容易产生拖影，在逆光、隧道出入口等大光比场景下又容易丢失亮部或暗部细节，无法满足专业级应用需求。
本方案旨在开发一款兼顾高帧率流畅拍摄与优异动态范围（HDR）的成像模组，核心需求如下：
流畅性：支持1080P@120fps或更高帧率，确保高速运动画面无拖影，并为电子防抖（EIS）算法提供充足的帧数据。
动态范围：在强逆光、夜间车灯等极端光照对比下，能同时保留高光与阴影细节，避免过曝或死黑。
低照度性能：在弱光环境下仍能输出低噪声、可用的图像，减少对补光灯的依赖。
集成度与可靠性：模组尺寸紧凑，功耗可控，能在-30°C至+85°C的宽温范围内稳定工作，适应户外严苛环境。
高帧率与多模式HDR（特别是行交错式HDR） 正是应对上述挑战、实现方案升级的关键技术选型。
选型思考：为什么是OV4689？
场景匹配：OV4689支持1080P@120fps的超高帧率，能完美捕捉高速运动细节，实现流畅的慢动作回放，并显著提升电子防抖效果。其支持的行交错式HDR（Staggered HDR） 技术，能在单帧内合成高动态范围图像，有效应对逆光等大光比场景，且无运动鬼影，特别适合动态视频拍摄。
性能支撑：基于2.0µm OmniBSI-2背照式像素技术，提供了高达1900 mV/lux-sec的灵敏度，保障了优秀的低照度成像能力。其原生16:9的4MP（2688x1520）分辨率，为电子防抖（EIS）裁剪和数字变焦预留了像素余量。
生态成熟：采用主流的4-lane MIPI CSI-2接口，与海思、安霸、星宸等主流安防及运动相机SoC兼容性好，开发资源丰富，供应链稳定。
系统架构设计
本方案以OV4689为核心，构建了一套面向高速动态场景的图像采集与处理系统。传感器通过高速MIPI接口将原始图像数据传送至主控SoC，由SoC完成HDR合成、图像增强、编码及智能分析。

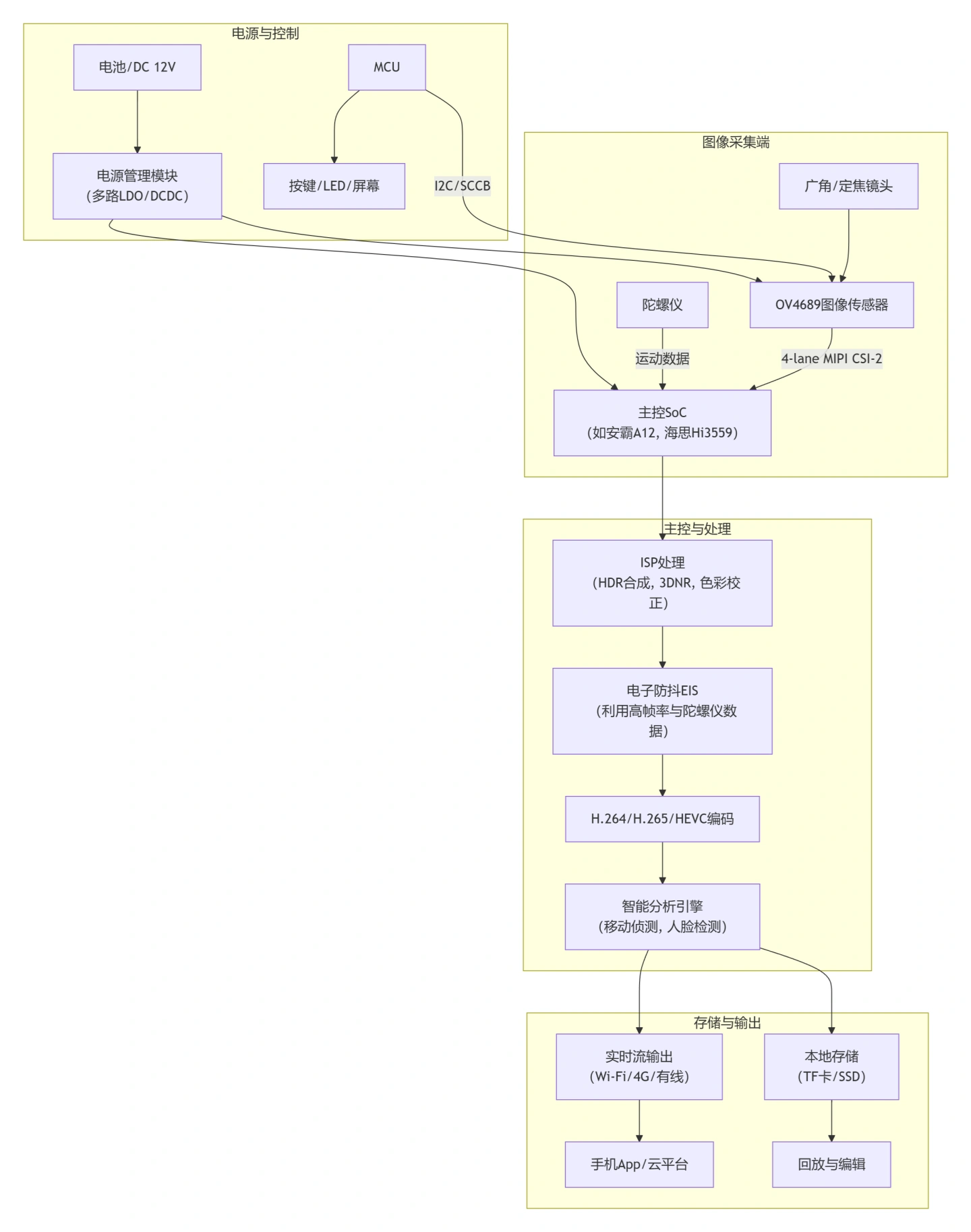

架构图说明：系统核心是OV4689传感器与高性能主控SoC的搭配。陀螺仪数据辅助EIS算法实现更稳定的画面。主控SoC需具备强大的ISP处理能力以完成HDR合成和图像增强，并支持高码率编码。
关键电路与PCB设计
三路电源设计：OV4689需要核芯（1.1-1.3V）、模拟（2.6-3.0V）、I/O（1.7-3.0V） 三路电源。必须使用低噪声LDO，并为每路电源配备π型滤波（如10µF钽电容+0.1µF MLCC），确保电源纹波＜50mV，尤其是模拟电源的纯净度直接影响图像信噪比。
时钟电路：外部输入时钟（6-64 MHz）需选用精度高、相位噪声低的晶振，并尽量靠近传感器
XVCLK引脚布局。时钟线应做包地处理，远离数字高速信号线，防止时钟抖动引入图像横条纹噪声。高速MIPI接口布局：4-lane MIPI CSI-2差分对应严格按100Ω差分阻抗设计，差分对内长度误差控制在5mil以内，对间长度误差控制在50mil以内。走线应尽可能短，且参考完整的地平面，避免跨分割。
传感器配置与复位：通过
SDA/SCL（SCCB接口，兼容I2C）对传感器进行初始化配置。XSHUTDN复位引脚需确保上电时序满足要求（通常要求电源稳定后延迟至少1ms再释放复位）。散热考虑：在高帧率（如1080P@120fps）全负荷工作时，传感器功耗约261mW。对于紧凑型运动相机，需通过导热硅胶垫将传感器背面热量传导至金属外壳或内部散热片上。
为客户实测与性能验证提供测试项目规范
填表指令：
若已有经内部验证的实测数据，正常填入数值与结论。
若暂无实测数据，在“实测结果”栏统一填写“客户实测”，在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV4689+高帧率HDR】。
BOM清单分析
