项目背景与需求定义
在运动相机、无人机航拍、全景相机等消费级与专业影像设备领域，用户对画质的追求已从“拍得到”升级为“拍得清、拍得稳、拍得炫”。核心痛点在于：如何在小巧、便携、长续航的设备中，实现高分辨率、超高帧率慢动作、优秀低照表现以及高效的图像处理。IMX577-AACK-C传感器正是为此类“性能小钢炮”设备而生，其背照式堆叠结构、最高241fps的帧率输出以及紧凑的1/2.3英寸靶面，为攻克这些痛点提供了理想的硬件基石。本项目旨在解析如何以IMX577为核心，构建一款兼顾画质、速度与功耗的顶级运动影像硬件平台。
选型思考：为什么是IMX577-AACK-C + 超高帧率背照式堆叠？
场景匹配：运动相机与无人机的核心使用场景包括高速运动跟拍、极限运动记录、空中高速飞行。超高帧率（如1080P@240fps） 是实现流畅慢动作回放、捕捉瞬间细节的关键。IMX577的背照式堆叠（Exmor RS）结构在提升感光效率的同时，通过列并行ADC架构实现了高速数据读出，完美匹配高帧率需求。其紧凑的尺寸与优化的功耗更是为设备小型化和长续航提供了可能。
性能平衡：相较于追求极致像素的传感器（如IMX586），IMX577的1230万像素在4K视频录制和高质量静态拍照间取得了平衡，且读取速度更快、功耗更低。相较于更大靶面的传感器，其1/2.3英寸尺寸使得镜头和整机可以做得更小、更轻，这对无人机和手持设备至关重要。
生态成熟：IMX577已被多款主流运动相机和无人机采用，拥有成熟的镜头匹配方案、ISP调校经验和算法支持，大幅降低了开发难度和风险。
系统架构设计
本方案围绕IMX577-AACK-C构建一个高性能、低功耗的影像处理系统，核心在于高效处理其产生的高速数据流，并实现稳定的无线图传与存储。

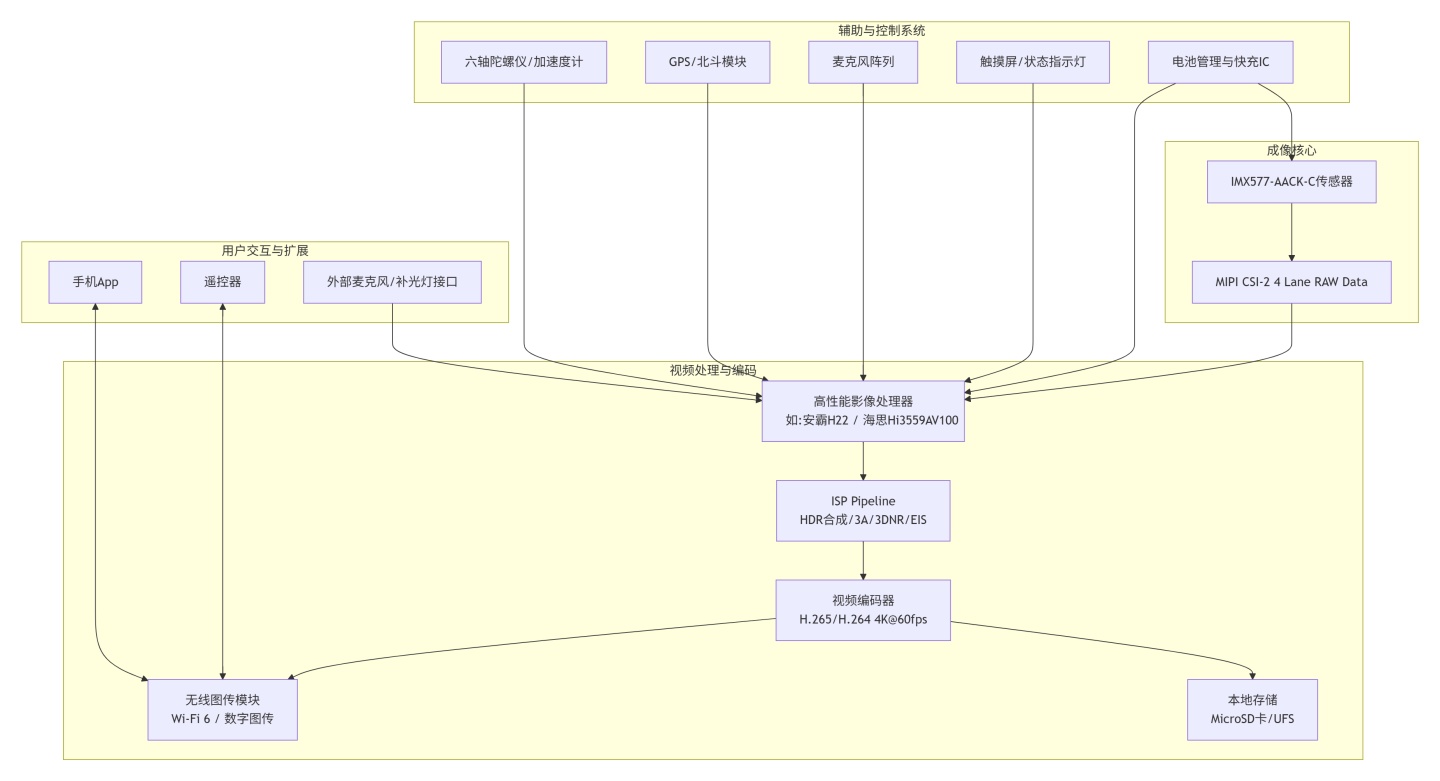

架构图说明：上图展示了以IMX577和影像处理器为核心的数据流。传感器通过MIPI接口输出原始数据，影像处理器完成关键的图像信号处理（ISP）、电子防抖（EIS）、编码压缩，并分发给存储和图传模块。陀螺仪等传感器数据用于辅助防抖和定位，整个系统由高效的电源管理单元供电。
关键电路与PCB设计
高速MIPI布线：IMX577采用4 Lane MIPI CSI-2接口，在4K@60fps或1080P@240fps模式下数据速率很高。PCB设计必须严格控阻抗（100Ω差分），走线等长，并尽可能短。建议使用HDI板以提高布线密度和信号完整性。
低噪声电源设计：传感器需要模拟2.8V、数字1.05V、接口1.8V供电。其中1.05V数字核心电压对噪声极其敏感，必须使用高性能、低噪声的LDO，并配合大容量陶瓷电容和磁珠进行滤波，确保电源纹波在手册要求范围内，这是保证画质纯净度的关键。
时钟与同步：为传感器提供稳定的输入时钟（INCK）。若设备中有多个传感器（如双目或多镜头全景），需利用传感器的同步引脚（如XVS）进行主从同步，确保帧同步，便于后期拼接或3D处理。
散热设计：在高帧率连续录制时，传感器和主控芯片会产生可观热量。需在芯片背面设计密集的散热过孔，并考虑在结构上使用导热硅胶垫将热量传导至金属外壳或散热片。
抗干扰与屏蔽：运动相机/无人机内部空间紧凑，数字电路、无线模块（Wi-Fi/图传）会对敏感的模拟图像信号产生干扰。需对传感器模拟部分进行良好的地平面分割和屏蔽罩隔离。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的运动场景、独特的拍摄主体、极端的温湿度环境。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：IMX577+运动相机/无人机】。
BOM清单分析
立即获取定制方案
您的运动相机或无人机影像方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：IMX577 运动影像】。
