基于OS05A10 500万像素与高帧率的高清监控与运动相机模组方案全解析

项目背景与需求定义

在高端安防监控、执法记录仪及运动相机领域，用户对画质细节与动态捕捉能力的要求日益提升。传统1080P或4MP方案在数字变焦后细节丢失或拍摄快速运动物体时画面模糊的问题逐渐凸显。本项目旨在开发一款面向对画质细节与流畅度有双重高要求场景的核心成像模组，核心需求是在提供500万像素（2688x1944）超高分辨率以保障细节丰富度的同时，实现最高60fps的高帧率输出，确保在拍摄高速运动场景时画面流畅、无拖影，并能通过2曝光交错HDR功能应对一定的光照对比度变化。

选型思考：为什么是OS05A10 + 高分辨率与高帧率？

场景匹配：500万像素（5MP） 提供了比主流4MP方案多25%的像素信息，在进行电子变焦、人脸识别或车牌识别时，能保留更多关键细节，显著提升智能分析算法的准确率。全分辨率下60fps的帧率使其能够流畅记录高速运动，满足运动相机、执法记录仪及高速球机对动态捕捉的硬性要求。其2曝光交错HDR支持为逆光场景提供基础改善。
实测支撑：关于OS05A10实现500万像素高分辨率与60fps高帧率的技术基础、功耗及关键参数（部分标注为TBD）的详细分析，请参考本站深度解读：《OS05A10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os05a10

系统架构设计

本方案采用“高像素传感器+高性能视频处理管线”架构，核心在于妥善处理OS05A10产生的大数据量（5MP@60fps），并利用高帧率特性实现流畅慢动作、超级防抖等增值功能。

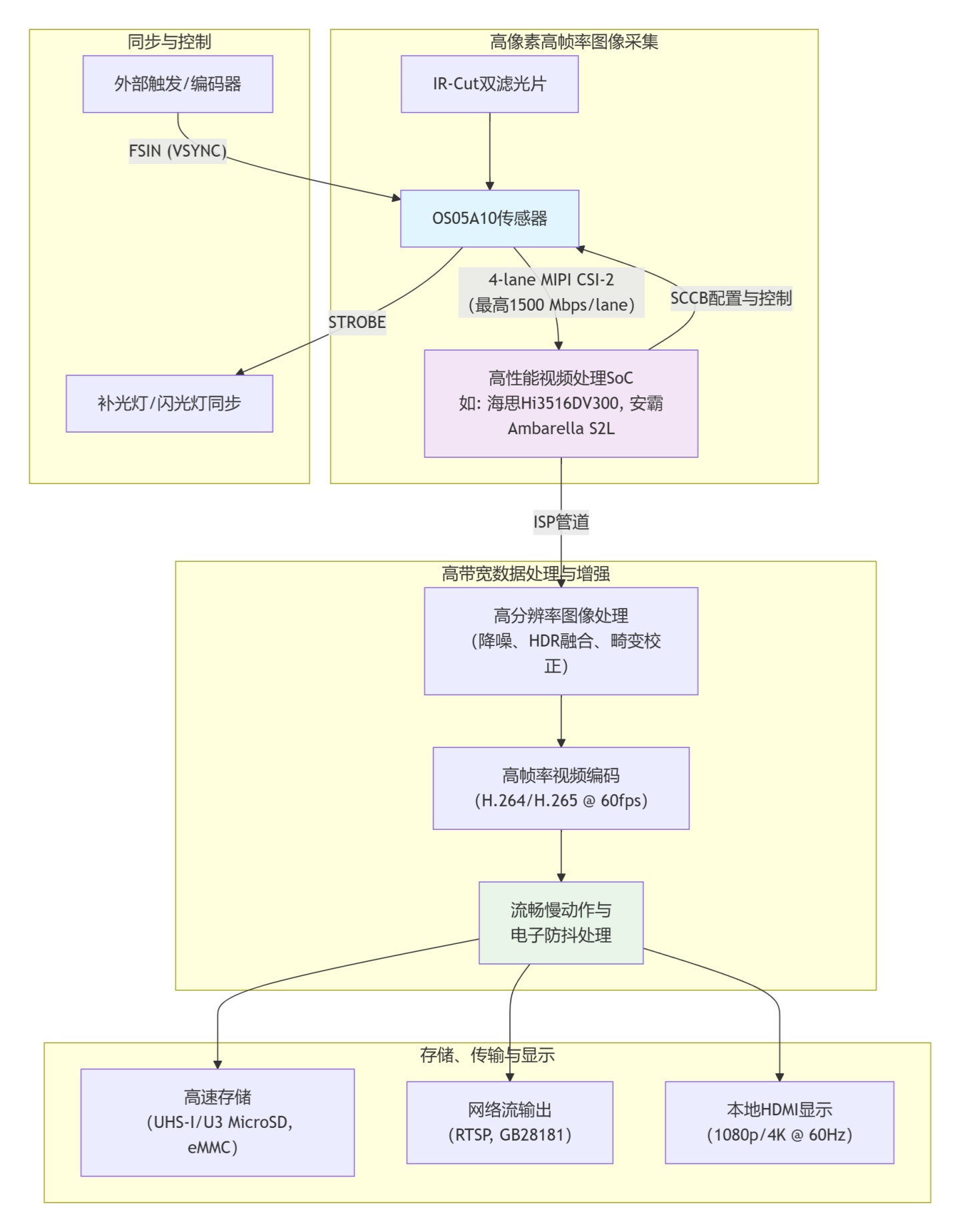

架构图说明：OS05A10通过4-lane MIPI接口，将500万像素@60fps的RAW数据高速传输至主控SoC。SoC内集成的强大ISP首先完成图像信号处理，包括对双曝光数据的HDR融合。处理后的高帧率YUV数据流一方面送入编码器生成高码流视频，另一方面可用于生成流畅慢动作视频或进行高精度的电子防抖运算。外部FSIN引脚支持与云台或编码器同步，STROBE引脚可实现精准的补光同步。

关键电路与PCB设计

电源树设计：OS05A10需要AVDD(2.8V)、DVDD(1.2V)、DOVDD(1.8V)三路电源。需参考数据手册第2.7.1节（图2-3，表2-3）的时序要求。虽然文档称无严格顺序要求，但建议采用稳健设计：先上DOVDD、AVDD，最后DVDD，并在XSHUTDOWN引脚拉高前稳定。XSHUTDOWN拉高后，需至少等待5ms再进行SCCB通信。选用输出稳定的LDO或PMIC。
时钟电路：为传感器提供一颗6~27MHz（典型24MHz）、低抖动的有源晶振。高帧率下对时钟稳定性要求更高，需做好电源滤波和包地处理。
高速MIPI CSI-2接口布线：为满足5MP@60fps（10-bit）的高带宽需求，需启用全部4-lane MIPI。差分对（CLK±， DATA0±~DATA3±）必须做严格的100Ω差分阻抗控制，组内等长误差≤5mil，以减少数据偏移（skew）。建议使用至少6层PCB，为高速信号提供完整、无分割的参考地平面。
散热设计：OS05A10在5MP@60fps全功率运行时功耗为221mW，会产生一定热量。应将其布置在PCB通风良好处，传感器芯片背部（PCB背面）铺设大面积接地铜皮并打密集过孔散热。在结构上可考虑采用导热硅胶垫将热量导至金属外壳或散热片。
信号完整性：由于数据速率高，需注意避免高速信号线穿越电源分割区域，并远离晶振、射频等噪声源。电源入口处需布置充足的去耦电容。

为客户实测与性能验证提供测试项目规范

测试项目	标准要求	实测结果	结论	测试方法参考
静态分辨率	在照度3000lux下，拍摄ISO12233测试卡，中心分辨率 ≥ 1200 TVLine	客户实测	客户验证	使用专业图像分析软件（如Imatest）读取SFR（空间频率响应）曲线，计算MTF50对应的TV Line数。
高帧率流畅度	在60fps模式下，拍摄高速旋转的风扇（≥1200 RPM），视频播放无卡顿，叶片边缘清晰可辨	客户实测	客户验证	使用高速旋转台，在60fps和30fps模式下分别拍摄，主观对比播放流畅度与动态模糊程度。
HDR效果	开启2曝光HDR，在模拟逆光环境（光比>1:100）下，亮部与暗部细节均有一定保留	客户实测	客户验证	搭建标准逆光场景，对比HDR开启前后，画面中过曝和欠曝区域的细节恢复情况。
高负载温升	模组在高温箱（+55°C）中，以5MP@60fps连续运行1小时后，传感器表面温升 ≤ 20°C	客户实测	客户验证	使用热电偶或热成像仪监测传感器芯片表面温度，记录温升曲线。
低照度帧率保持	在10 lux照度下，自动增益提升后，输出帧率下降不超过10%（即≥54fps）	客户实测	客户验证	在暗箱中调节照度，测量传感器在不同照度下的实际输出帧率。

🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但尤其需要注意的是，OS05A10数据手册中，动态范围、信噪比、灵敏度等关键参数均标注为“TBD”（待定）。 这意味着其在实际极端场景（如极低照度、强烈逆光）下的表现存在不确定性。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：针对参数TBD的型号，实测是必须且唯一的验证手段。
如果您已准备小批量落地验证：务必进行覆盖所有应用场景的实战测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS05A10+500万像素高帧率】。

BOM清单分析

部件类别	型号/规格	货源状态	备注
图像传感器	OmniVision OS05A10-H73A-Z (CSP)	稳定	核心器件，需通过授权代理商采购。注意其为卷帘快门，且部分关键参数待定（TBD）。
主控SoC	海思Hi3516DV300 / 安霸Ambarella S2L	稳定	需选择支持5MP@60fps编码、具备强大ISP处理能力的中高端平台。
镜头	1/2.7”靶面，焦距2.8-12mm变焦，F1.6， IR-CUT	稳定	镜头分辨率需匹配5MP传感器，其CRA曲线应尽量匹配传感器11°（线性）的要求。
内存	1GB DDR3 / 2Gb LPDDR3	稳定	满足高分辨率、高帧率数据缓存及处理对带宽和容量的需求。
电源管理	多路输出PMIC (如TI TPS650243)	稳定	需能提供1.2V, 1.8V, 2.8V, 3.3V等多路电源。
存储	UHS-I Speed Class 3 (U3) MicroSD卡	稳定	确保写入速度能满足5MP@60fps高码流视频的持续录制。
