基于OS08A10 800万像素4K与高帧率的超高清运动相机/航拍模组方案全解析

项目背景与需求定义

在运动相机、无人机航拍及高端执法记录仪领域，用户对画质的追求已进入“4K超高清时代”，同时要求设备在激烈运动中仍能输出流畅、无拖影的影像。传统1080P方案在细节呈现上已显乏力，而部分4K方案则受限于高功耗导致的续航和发热问题。本项目旨在开发一款面向对4K画质、高帧率与功耗有综合要求场景的核心成像模组，核心需求是提供800万像素（3840x2160）真4K分辨率以极致还原细节，凭借最高60fps的高帧率输出确保高速运动场景下的画面可用性，并利用221mW的较低功耗平衡性能与续航，同时通过2曝光交错HDR功能提升动态范围，改善户外大光比环境下的拍摄效果。

选型思考：为什么是OS08A10 + 4K分辨率、高帧率与低功耗？

场景匹配：800万像素4K分辨率为运动剪辑、细节放大、后期裁剪提供了充足的像素余量，是专业影像创作的起点。60fps高帧率能有效捕捉高速运动瞬间（如滑雪、冲浪），并为生成流畅慢动作视频提供基础。221mW的典型工作功耗在4K传感器中属于较低水平，这对于电池容量受限的运动相机、无人机和穿戴式设备至关重要，能直接延长拍摄时间并减少散热压力。
实测支撑：关于OS08A10实现4K分辨率、60fps高帧率及低功耗的详细技术参数、潜在风险（关键参数TBD）分析，请参考本站深度解读：《OS08A10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os08a10

系统架构设计

本方案采用“高像素传感器+高性能视频处理管线+智能功耗管理”的架构。核心在于高效处理OS08A10产生的高带宽4K数据流，并利用其低功耗特性优化整体能效。

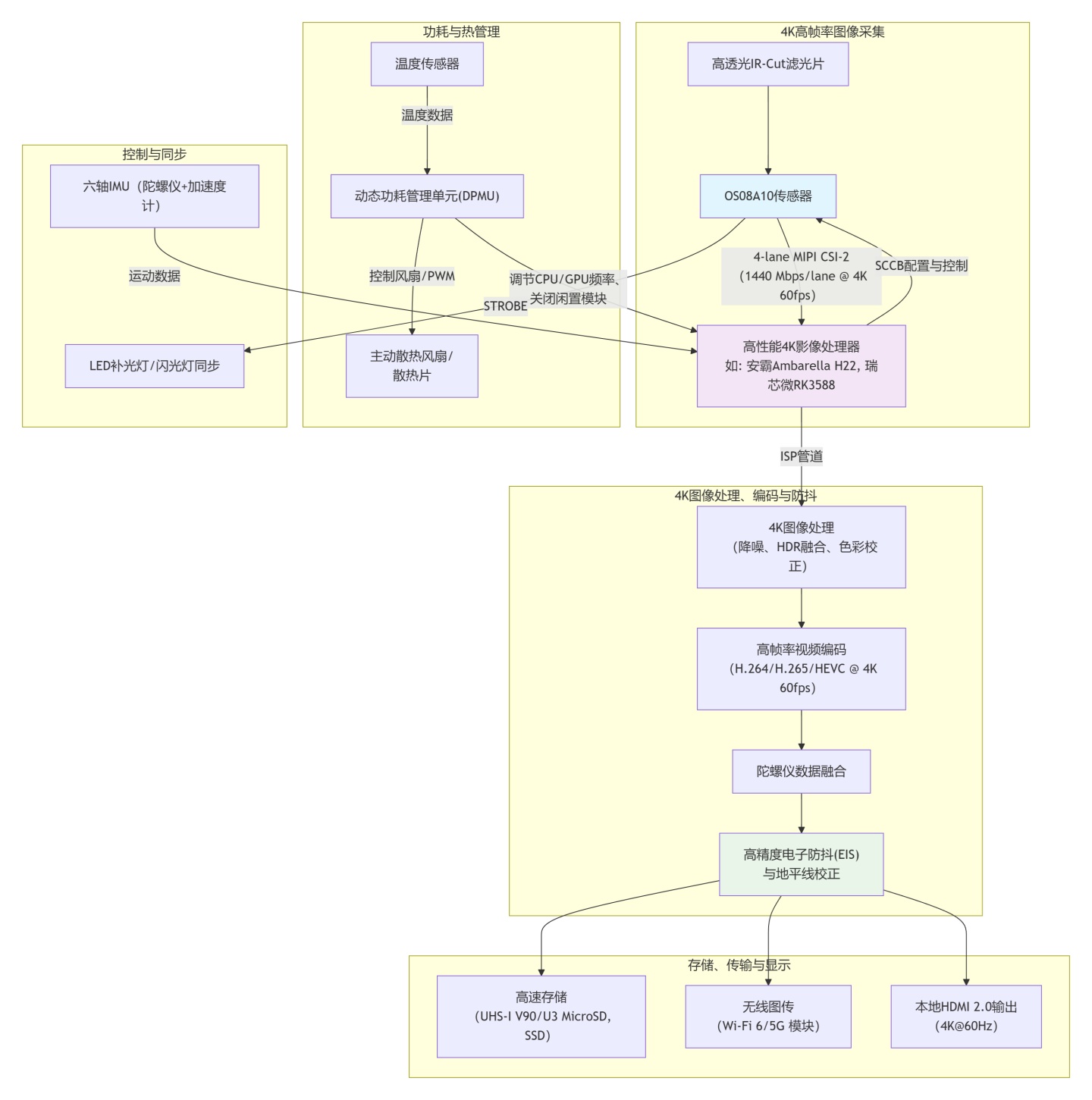

架构图说明：OS08A10通过4-lane MIPI接口，将800万像素@60fps的RAW数据高速传输至专用4K影像处理器。处理器内强大的ISP首先完成图像信号处理，包括对2曝光数据的HDR融合。处理后的高帧率YUV数据流一方面送入编码器生成高码流视频，另一方面与来自IMU的陀螺仪数据进行高精度融合，实现出色的电子防抖（EIS）。独立的动态功耗管理单元（DPMU）根据负载和温度，实时调节处理器性能和散热策略，以在221mW传感器功耗的基础上，实现整机的最佳能效比。

关键电路与PCB设计

电源树与时序管理：OS08A10需要AVDD(2.8V)、DVDD(1.2V)、DOVDD(1.8V)三路电源。必须严格遵守数据手册第2.7.1节（表2-3）的时序要求：虽然文档称DOVDD、AVDD、DVDD上电顺序任意，但必须在XSHUTDOWN引脚拉高之前稳定。XSHUTDOWN拉高后，需至少等待5ms再进行SCCB通信。建议使用支持动态电压调节的高效率PMIC，以适应设备不同工作模式（如录制、待机）的功耗变化。
低抖动时钟电路：为传感器提供一颗24MHz、低相位噪声的有源晶振。4K@60fps对时钟稳定性要求极高，时钟线（XVCLK）应远离数字高速区域，并采用π型滤波电路，做好电源滤波和包地处理。
高速MIPI CSI-2接口布线：为满足4K@60fps（10-bit）的极高带宽（约6 Gbps），必须启用全部4-lane MIPI。每对差分线（CLK±， DATA0±~DATA3±）必须做严格的100Ω差分阻抗控制，组内等长误差≤3mil，组间长度需精密匹配。建议使用至少8层PCB，确保高速信号有完整、无分割的参考地平面，并采用“带状线”结构进行布线。
散热与紧凑化布局：尽管OS08A10功耗较低，但结合高性能4K处理器，整机在持续录制时仍会产热。应采用堆叠式（Stacked）设计，将传感器与处理器通过板对板连接器分离，中间增加金属散热中框或导热凝胶。传感器背部需铺设完整接地铜皮并打密集散热过孔。
射频隔离设计：由于运动相机/无人机通常集成Wi-Fi/图传模块，必须将传感器MIPI高速信号、晶体振荡器等敏感电路与射频天线区域进行严格的空间隔离和屏蔽，必要时使用屏蔽罩，防止射频噪声干扰图像质量。

为客户实测与性能验证提供测试项目规范

测试项目	标准要求	实测结果	结论	测试方法参考
4K静态分辨率	在照度3000lux下，拍摄ISO12233测试卡，中心分辨率 ≥ 1600 TVLine	客户实测	客户验证	使用专业图像分析软件（如Imatest）读取SFR（空间频率响应）曲线，计算MTF50对应的TV Line数。
4K@60fps动态清晰度	在60fps模式下，拍摄标准运动测试卡（速度≥30km/h等效），图像无拖影，可辨识细节	客户实测	客户验证	使用高速运动平台带动测试卡，在60fps和30fps模式下分别拍摄，对比动态模糊改善程度。
整机4K持续录制温升	在室温25°C下，以4K@60fps最高码率连续录制30分钟，机身最热点温度 ≤ 50°C	客户实测	客户验证	使用热成像仪监测设备在持续高负载下的温度曲线，确保不过热降频或关机。
HDR效果验证	开启2曝光HDR，在模拟户外大光比环境（天空&gt;5万lux，阴影&lt;1000lux）下，高光与阴影区域均有细节保留	客户实测	客户验证	搭建标准逆光测试场景，对比HDR开启前后，画面中过曝和欠曝区域的细节恢复情况。
单次充电录制时长	配备标称电池（如1500mAh），在4K@30fps、开启防抖、屏幕关闭的典型设置下，连续录制 ≥ 90分钟	客户实测	客户验证	在实验室环境中，使用满电电池进行连续录制测试，记录从开始到自动关机的总时长。

🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但尤其需要注意的是，OS08A10数据手册中，动态范围、信噪比、灵敏度等关键画质参数均标注为“TBD”（待定）。 这意味着其在实际极端场景（如强烈逆光、极低照度）下的表现存在不确定性，而这正是运动相机和无人机常面对的环境。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：针对参数TBD的型号，实测是必须且唯一的验证手段。
如果您已准备小批量落地验证：务必进行覆盖所有应用场景的实战测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS08A10+4K运动相机/航拍】。

BOM清单分析

部件类别	型号/规格	货源状态	备注
图像传感器	OmniVision OS08A10-H92A-Z (CSP5)	稳定	核心器件，需通过授权代理商采购。注意其为卷帘快门，且部分关键参数待定（TBD）。
影像处理器	安霸Ambarella H22 / 瑞芯微RK3588	稳定	需选择原生支持4K@60fps编码、具备强大ISP和AI算力、支持先进防抖算法的顶级平台。
镜头	1/2”靶面，广角定焦（如F2.0， 150°）， IR-CUT	稳定	选择低畸变、高分辨率、大光圈镜头，其CRA曲线应尽量匹配传感器11°（线性）的要求。
内存	4GB / 8GB LPDDR4X	稳定	满足4K高帧率数据缓存、复杂防抖算法及多任务处理对带宽和容量的需求。
存储	UHS-I V90 / U3 A2 MicroSD卡或内置eMMC 5.1	稳定	写入速度必须满足4K@60fps高码流视频的持续写入需求（通常需≥100MB/s）。
电源管理	多路输出高效率PMIC (如TI TPS65941)	稳定	需能提供多路电源（1.2V, 1.8V, 2.8V, 3.3V等）并支持动态电压频率调节（DVFS）。
无线模块	支持Wi-Fi 6 & 蓝牙5.2	稳定	用于高速视频预览、文件传输及遥控。

立即获取定制方案

您的4K运动相机/航拍方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。

需求维度	需要您提供的信息	核心参数
项目目标/核心功能	（如：实现专业级4K 60fps运动相机，支持10米防水）	性能要求
关键性能指标	分辨率与帧率要求、防抖等级、续航时间、工作温度、防护等级（IPX8）、是否支持直播	接口与平台
主控平台/数据接口	（如：已选定Ambarella H22平台；需4-lane MIPI接口）	机械与环境
尺寸限制、工作温度、防护等级	（如：运动相机标准外壳，工作温度-10℃~45℃，防护等级IP68）	成本与量产
目标单价（人民币）、预计量产时间/数量	其他要求	特殊认证（如FCC， CE）、云台控制、语音控制、GPS模块集成需求

请将上述信息发送至： tech@pdapply.cn，邮件主题请注明【方案咨询：4K运动相机/航拍方案】。

版权声明

本方案由PDAPPLY（晟跞®科技）原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技技术团队提示：技术选型需结合具体产品定义。OS08A10的卷帘快门特性使其不适用于拍摄高速旋转的螺旋桨等场景，可能产生严重果冻效应。 其数据手册中动态范围、信噪比等关键参数标注为“TBD”，选型前务必进行严格的实测验证。 如需获取针对性的实测数据或定制方案，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请实时关注“PDAPPLY.COM”网站动态。
