OV9732卷帘快门摄像头模组：100万像素，USB与MIPI双接口人脸识别优选方案
实列概览
本实列聚焦OV9732传感器摄像头模组。OV9732采用1/4英寸CMOS感光芯片，支持1280x720（720P）分辨率，具备卷帘快门、高灵敏度（2.066 V/Lux-sec）及低功耗（活动99mW）特性。模组支持DVP、MIPI、USB多种接口输出，提供丰富的变体形态，适用于人脸识别、安防监控、智能家居等场景。

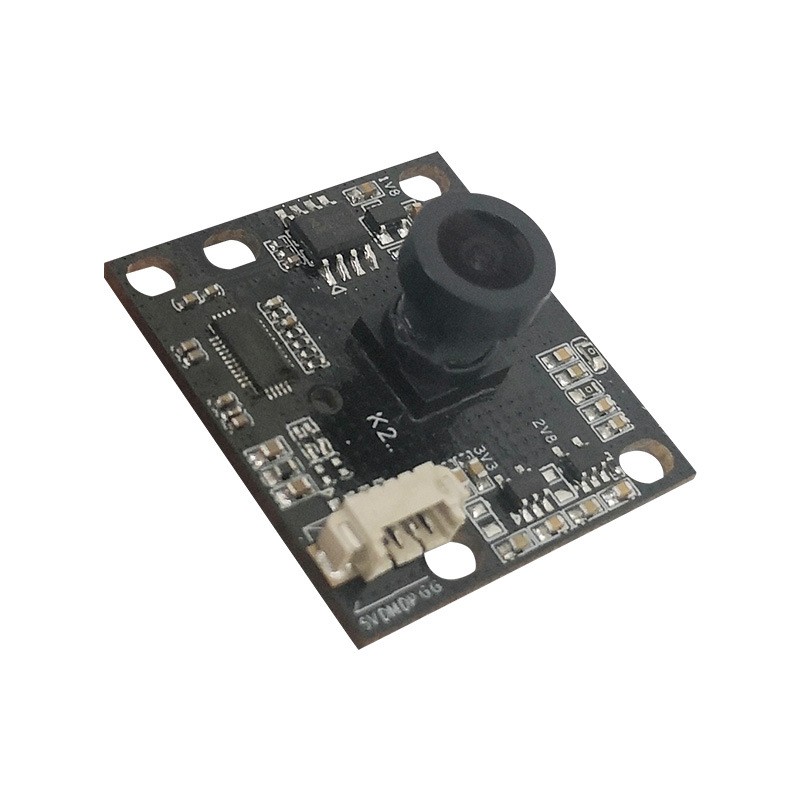

实物图鉴
核心参数表
参数项 | 规格 |
|---|
感光芯片 | OV9732 (1/4" CMOS) |
像素 | 100万像素 (1280 x 720) |
快门类型 | 卷帘快门 |
帧率 | 720P @ 30 fps |
接口 | DVP / MIPI / USB 可选 |
输出格式 | YUY2 / YUV / JPEG / MJPEG，10-bit RAW RGB |
灵敏度 | 2.066 V/Lux-sec |
动态范围 | 72 dB @ 8x gain |
供电 | 模拟: 2.7~2.9V / 核心: 1.7~1.9V / I/O: 1.7~1.9V |
功耗 | 活动: 99mW / 待机: 36μW |
工作温度 | -30°C 至 70°C (结点温度) |
镜头 | 5°-240°可选配，定焦 |
传感器选型与模组形态对照
模组型号/变体 | 接口 | 尺寸 (LWH) | 板型/特征 | 适用场景 |
|---|

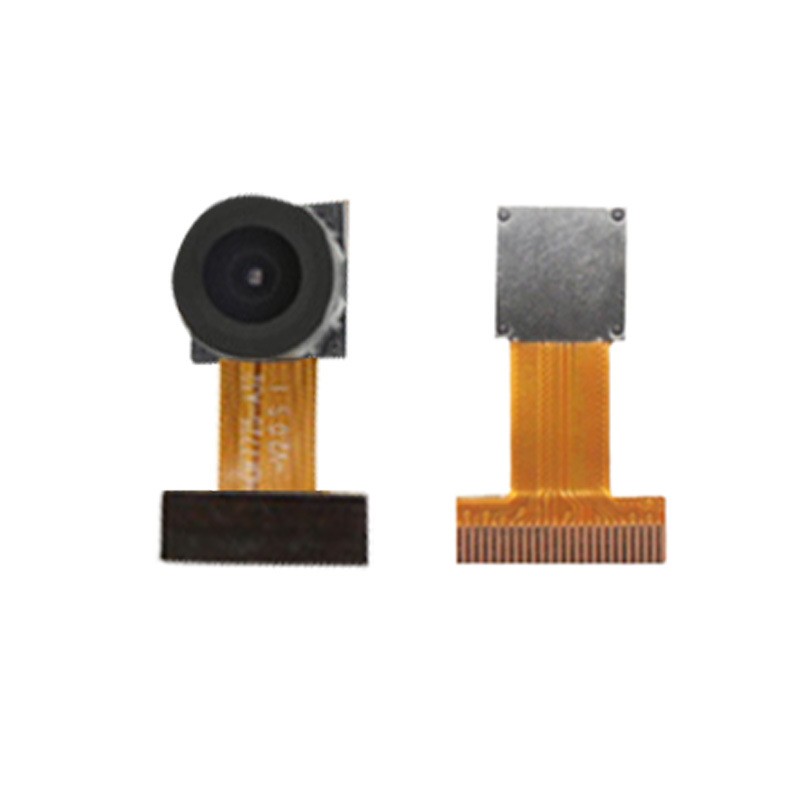

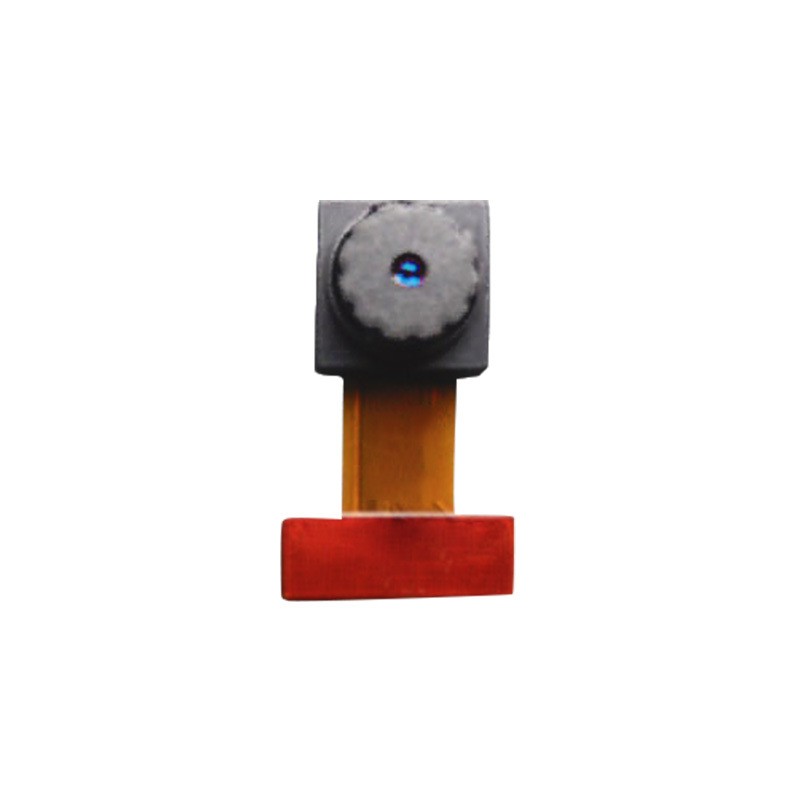

AS-DA238A79M10-21(62°/120°) | MIPI/DVP | 21 12.5 6.3mm | 柔性排线 | 紧凑型嵌入式设备 |
AS-AA238A79D7-180(60°) | MIPI/DVP | 180 12.5 6.3mm | 长排线可定制 | 特殊结构终端 |

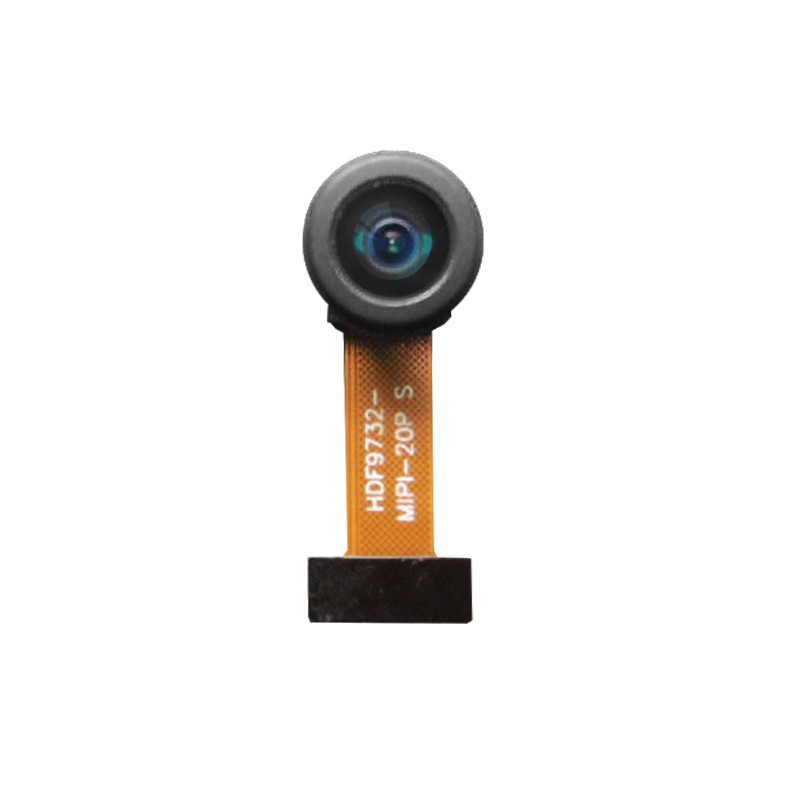

HDF9732-MIPI-20P(116°) | MIPI | 27 10.5 12.6mm | 广角板载 | 广角监控/扫描 |

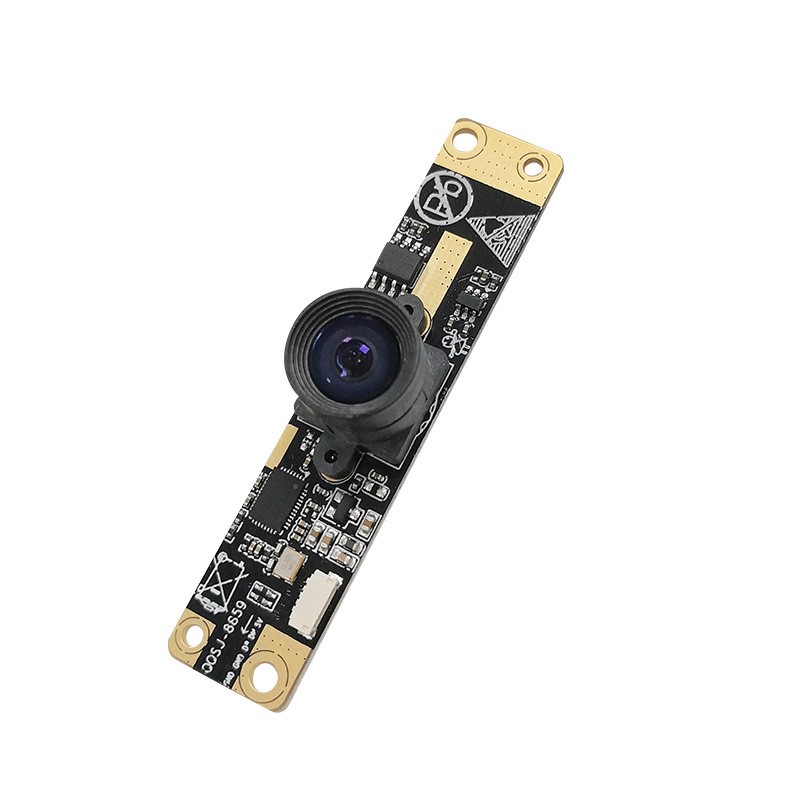

QQSJ-8859 | USB免驱 | 70 * 15mm | 小板型 | 笔记本/广告机 |

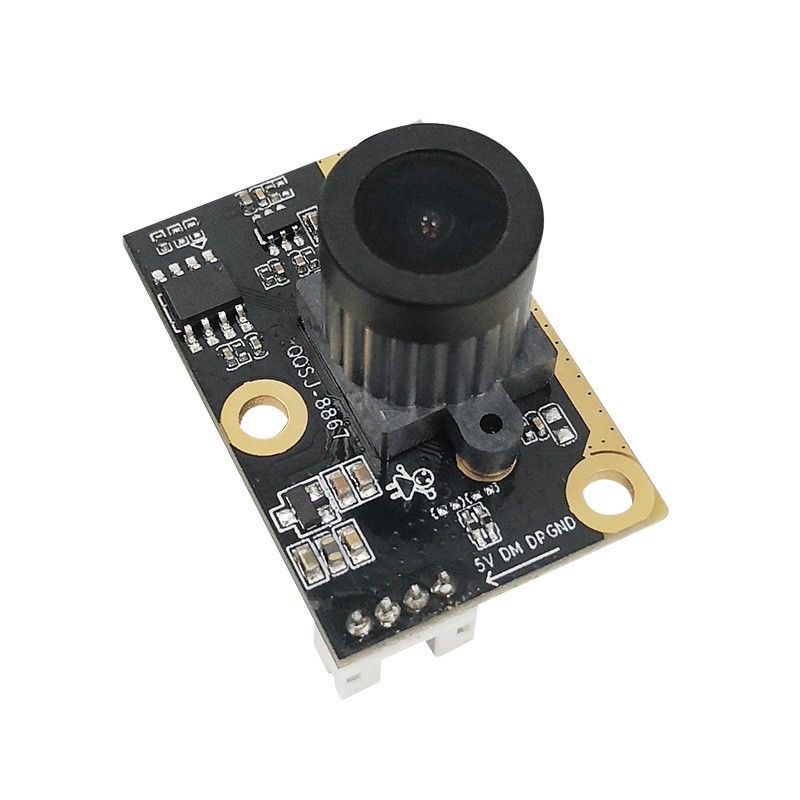

QQSJ-8867 | USB免驱 | 30 * 24mm | 标准板型 | 智能家居/门禁 |

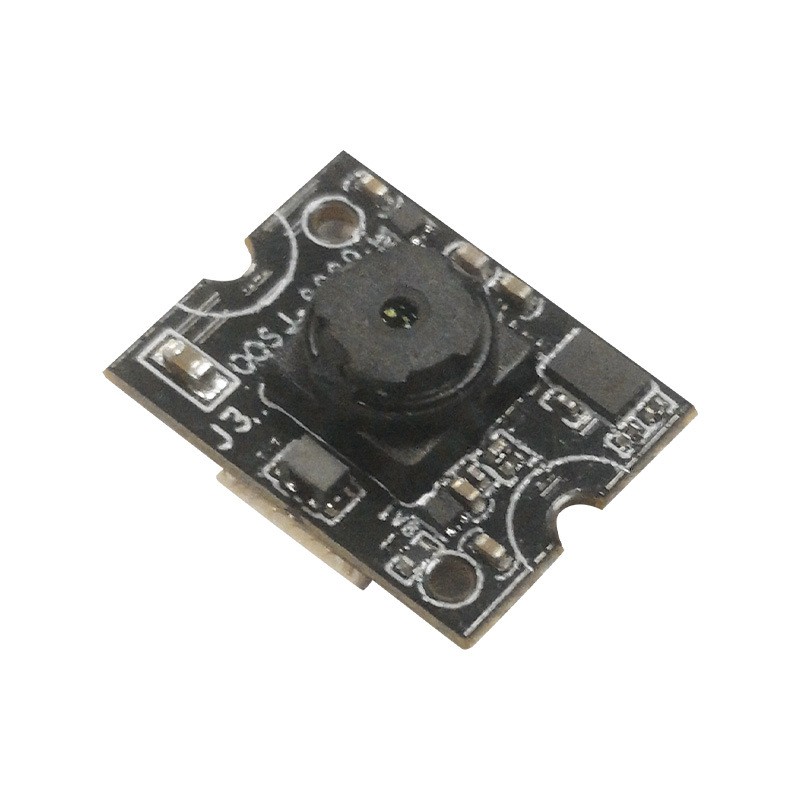

QQSJ-8889 | USB免驱 | 16 12 5.5mm | 超小尺寸 | 穿戴设备/微型终端 |

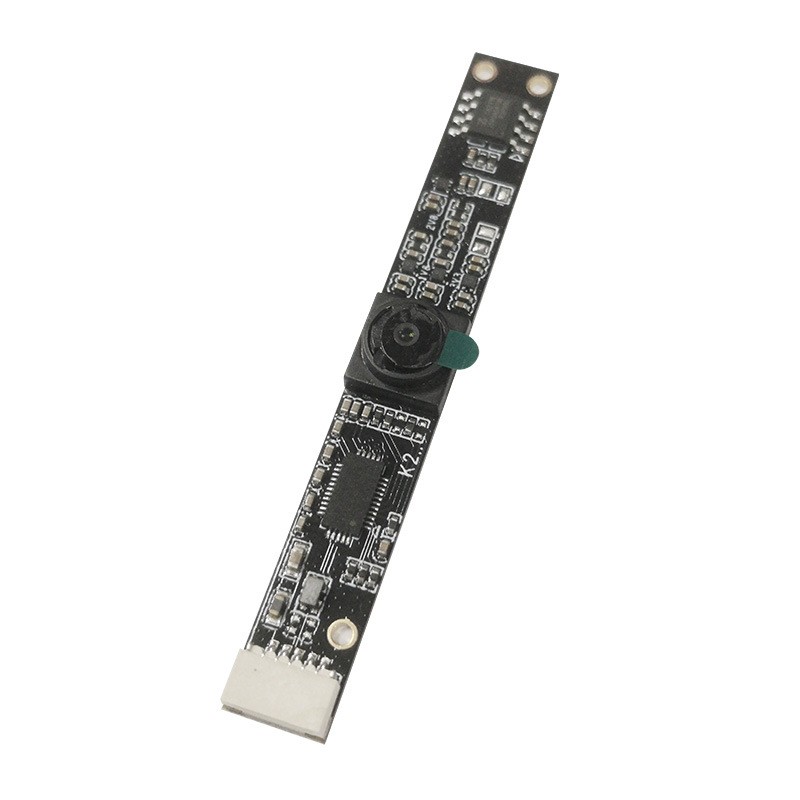

QQSJ-8912 | USB免驱 | 50 8 6.8mm | 长条型 | 特定结构一体机 |
QQSJ-8913 | USB免驱 | 32 30 13.7mm | 带镜座板型 | 人脸识别终端 |

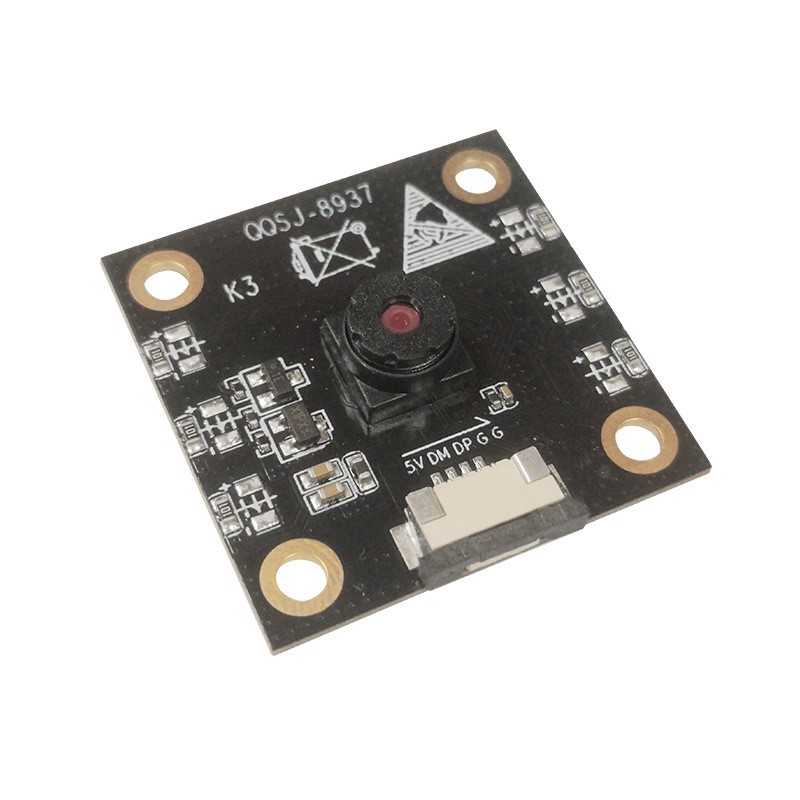

QQSJ-8937 | USB免驱 | 31.5 31.5 6.4mm | 方形板型 | 通用视觉设备 |
适配场景与参考方案
人脸识别：利用100万像素高清输出与低照度优势，适配门禁、考勤终端。
安防监控：卷帘快门与低功耗特性，满足无线电池供电监控摄像头需求。
智能家居：支持MIPI/USB接口，易于与主流处理器对接，适用于智能门锁、可视对讲。
其他场景：亦可拓展至运动相机、行车记录仪、执法仪、虹膜识别及广告一体机等AIoT设备。
定制指引
支持5°-240°镜头视角选配（无畸变/全景/鱼眼），支持焦距定制，支持模组尺寸与排线长度定制。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
