OV7725卷帘快门摄像头模组：30万像素，DVP与USB双接口高速扫码优选方案
实列概览
本实列为基于OV7725图像传感器的30万像素（VGA，640x480）摄像头模组变体系列。OV7725是一款1/4英寸、采用电子卷帘快门的低功耗CMOS图像传感器。其6.0μm的大像素尺寸提供了高灵敏度和优异的低照度性能。该系列模组支持最高60fps的VGA帧率输出，内置ISP处理并支持帧同步。模组提供DVP与USB接口选项，支持5°-240°镜头定制，广泛应用于一维码/二维码条码扫描、人脸识别、安防监控、POS机及光流定位等场景。
实物图鉴

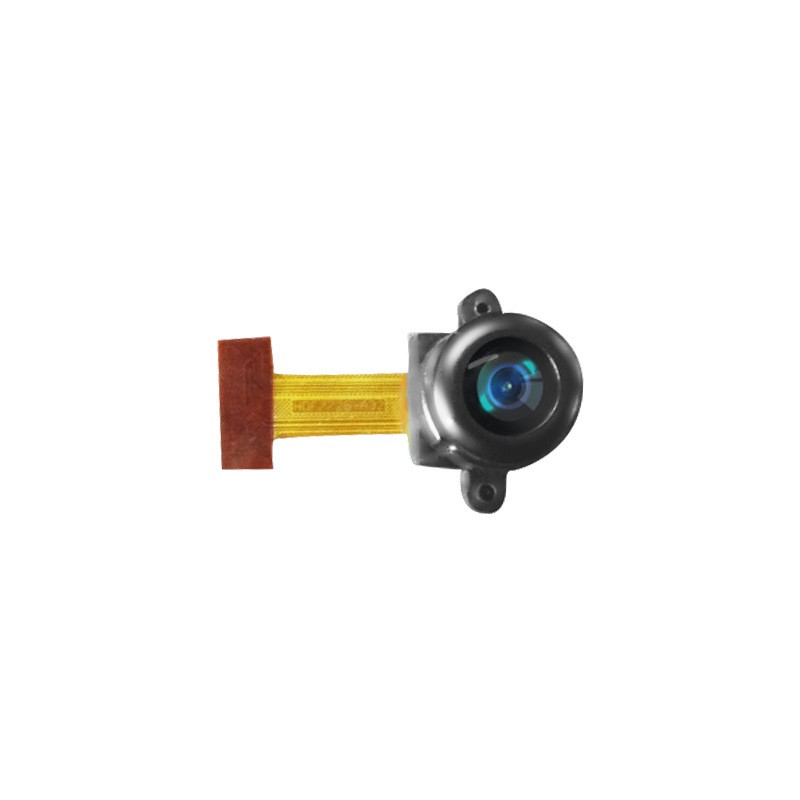

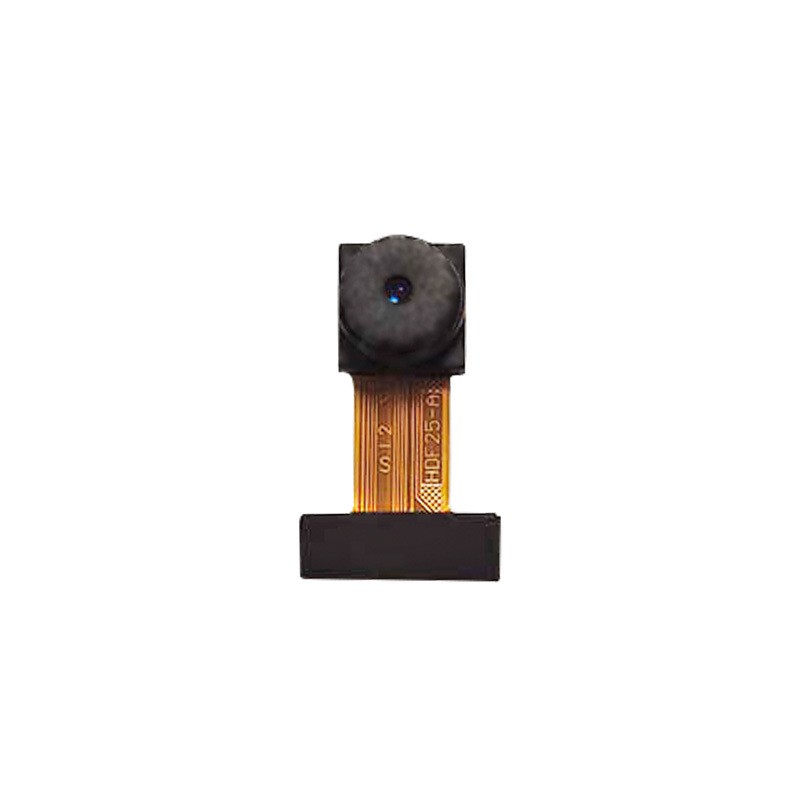

HDF25-A（8X8-62°）：20 12.5 6.39mm
HDF25-A（8X8-大镜头）：32 * 4mm（镜头可选）

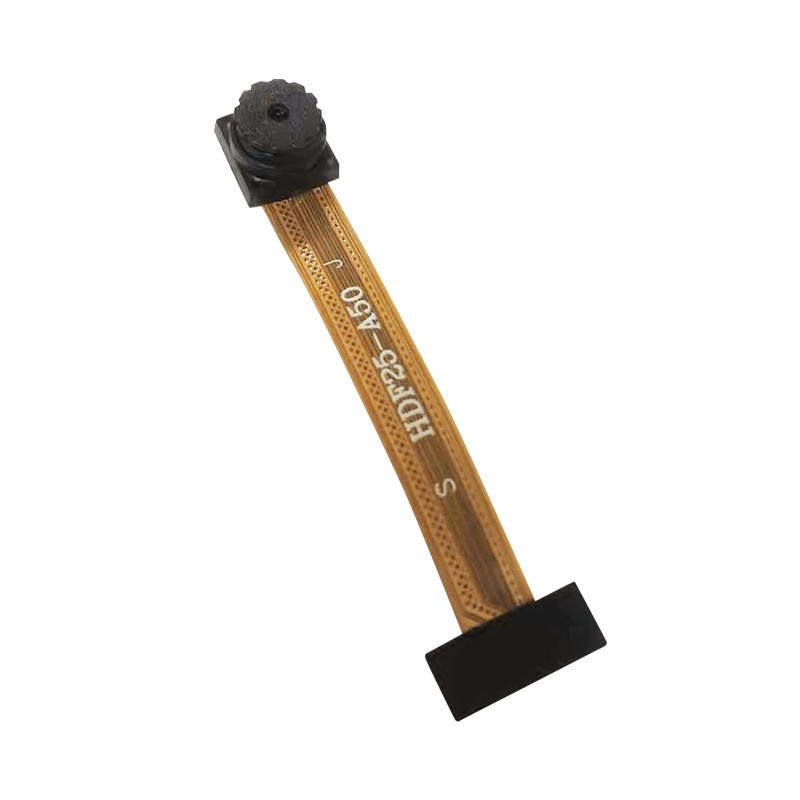

HDF25-A50（8X8-60°）：50 12.5 6.3mm

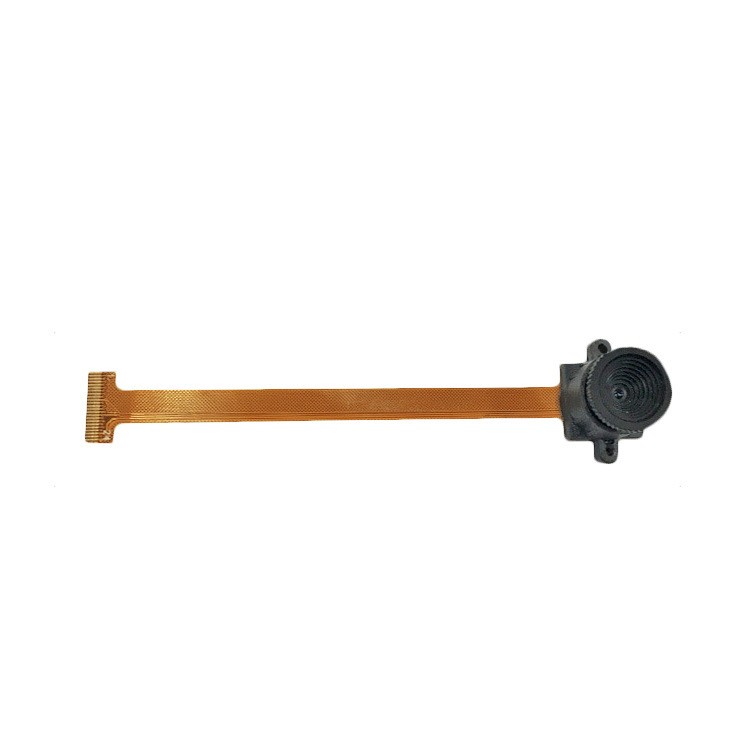

HDF7725-108-V1.0（13.2X13.2-110°）：30 12.5 3.8mm

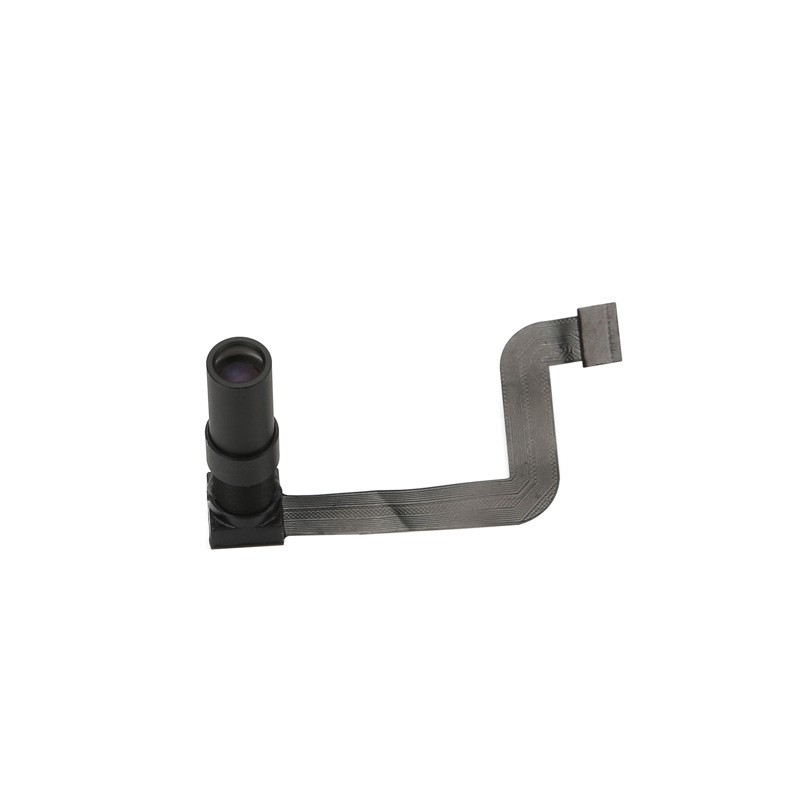

AS-AA528A77D48（8X8-6°）：47 8 28mm

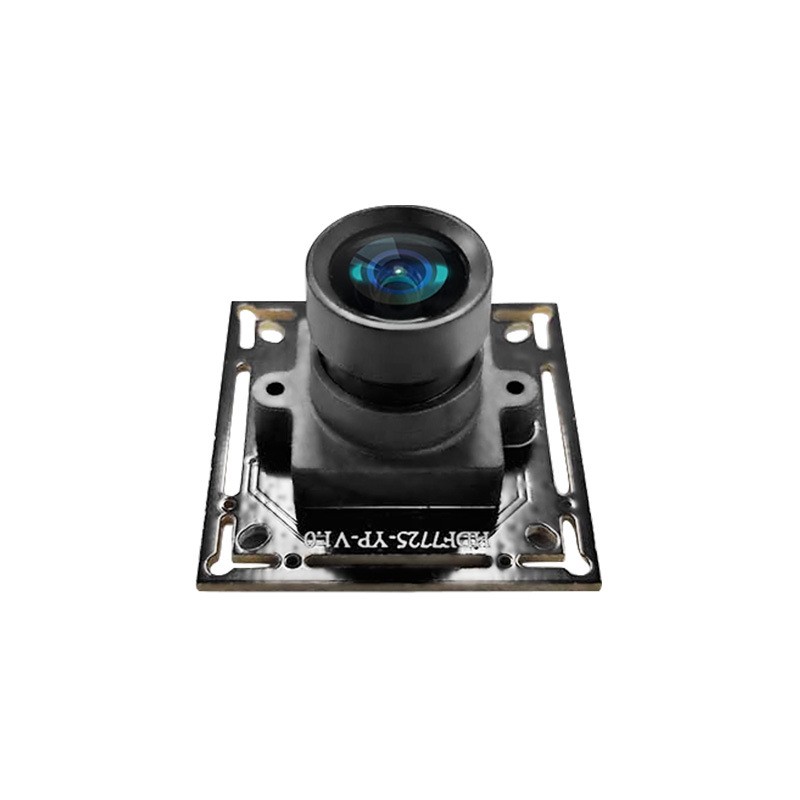

HDF7725-YP-V1.0（USB免驱）：32 * 32mm（镜头可选）
核心参数表
参数项 | 规格 |
|---|
感光芯片 | OV7725 (1/4英寸) |
分辨率 | 30万像素 (640 x 480) |
最大帧率 | 60fps (VGA) |
快门类型 | 电子卷帘快门 |
像素尺寸 | 6.0 μm x 6.0 μm |
输出格式 | YUV/YCbCr 4:2:2、RGB565/555/444、GRB 4:2:2、Raw RGB Data (8-bit/10-bit) |
接口 | DVP / USB 可选 |
供电 | Digital: 1.8VDC ± 10%; Analog: 3.0V to 3.6V; I/O: 1.7V to 3.3V |
功耗 | Active: 120mW typical (60fps VGA, YUV); Standby: < 20 μA |
工作温度 | -20°C to +70°C |
动态范围 | 60 dB |
信噪比 | 50 dB |
灵敏度 | 3.0 V/(Lux·sec) |
镜头选项 | 5°-240°（定焦，无畸变/全景） |
传感器选型与模组形态对照
模组型号 | 接口 | 尺寸 (LWH) | 板型/镜头特性 | 适用场景 |
|---|
HDF25-A（8X8-62°） | DVP/USB | 20 12.5 6.39mm | 标准62°视场角 | 紧凑型嵌入式终端 |
HDF25-A（8X8-大镜头） | DVP/USB | 32 * 4mm | 大镜头可选 | 通用扫码/识别 |
HDF25-A50（8X8-60°） | DVP/USB | 50 12.5 6.3mm | 长软排线60° | 机械结构受限设备 |
HDF7725-108-V1.0 | DVP/USB | 30 12.5 3.8mm | 110°广角 | 广角扫码/监控 |
AS-AA528A77D48（8X8-6°） | DVP/USB | 47 8 28mm | 6°窄角定焦 | 远距离精准识别 |
HDF7725-YP-V1.0 | USB免驱 | 32 * 32mm | 方形主板 | 电脑外设/快速集成 |
适配场景与参考方案
条码/二维码扫描：利用60fps高帧率与卷帘快门，适配扫码枪、POS机、自动售卖机。
人脸识别与安防：支持RGB/YUV输出，适配门禁、老人机、监控设备。
机器人/移动设备：低功耗特性（待机<20μA）适合扫地机、光流定位及指纹识别模块。
定制指引
支持5°-240°镜头角度定制、焦距定制及结构尺寸定制。USB摄像头模组帧率根据主控方案决定，具体可咨询客服。
