OV5640卷帘快门摄像头模组：500万像素，DVP、MIPI与USB三接口双接口智能家居优选方案
实列概览
本篇聚焦基于OV5640图像传感器的500万像素摄像头模组系列。该系列模组核心搭载OmniVision OV5640传感器，采用1/4英寸靶面与1.4μm×1.4μm像素尺寸，支持卷帘快门（Rolling Shutter）及帧曝光模式。模组支持自动对焦（AF）与定焦（FF）可选，配备内置AF VCM驱动程序，并支持闪光灯控制。提供DVP、MIPI、USB等多种接口形态，支持5°-240°无畸变、全景、鱼眼镜头选配，广泛适用于人脸识别、智能家居、运动相机、行车记录仪及执法仪等场景。
实物图鉴
该系列包含多种板型与排线形态的模组变体，主要实物型号及尺寸如下：

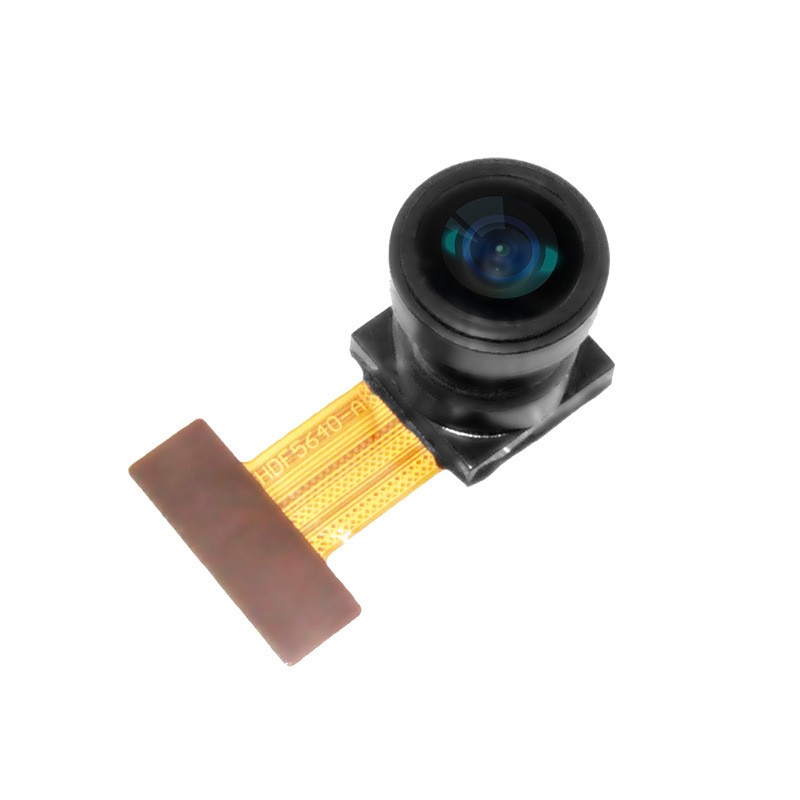

HDF5640-AQ(8x8 62°)：21 12.5 6.4mm
HDF5640-AQ(8x8 122°)：21 12.5 6.4mm

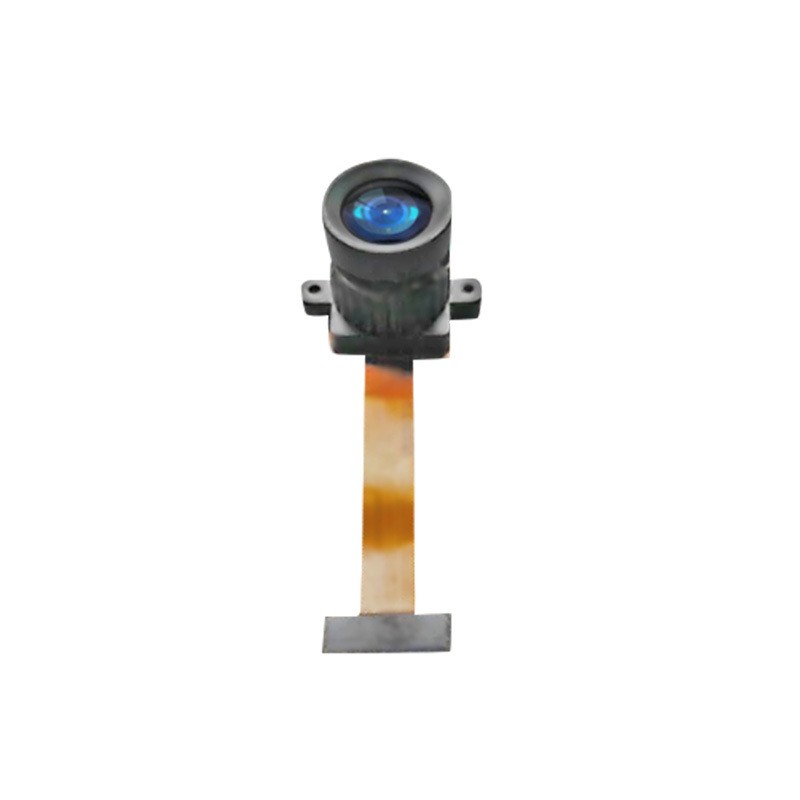

HDF5640-MIPI-V1.0(15x15 110°)：50 15 17.5mm

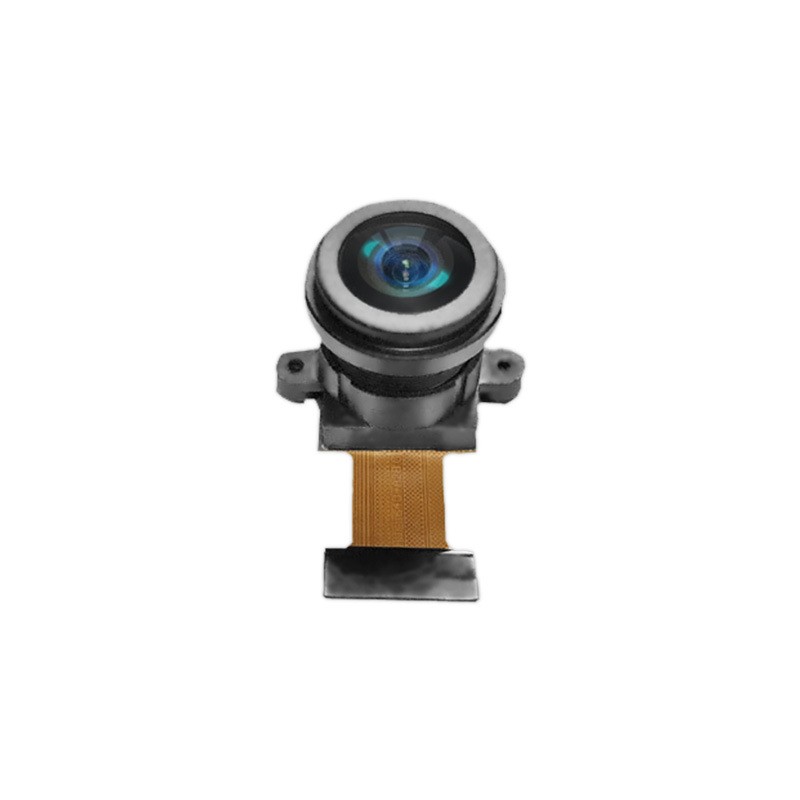

HDF5640-A28-V2(14x14 180°)：28 12.5 15.8mm

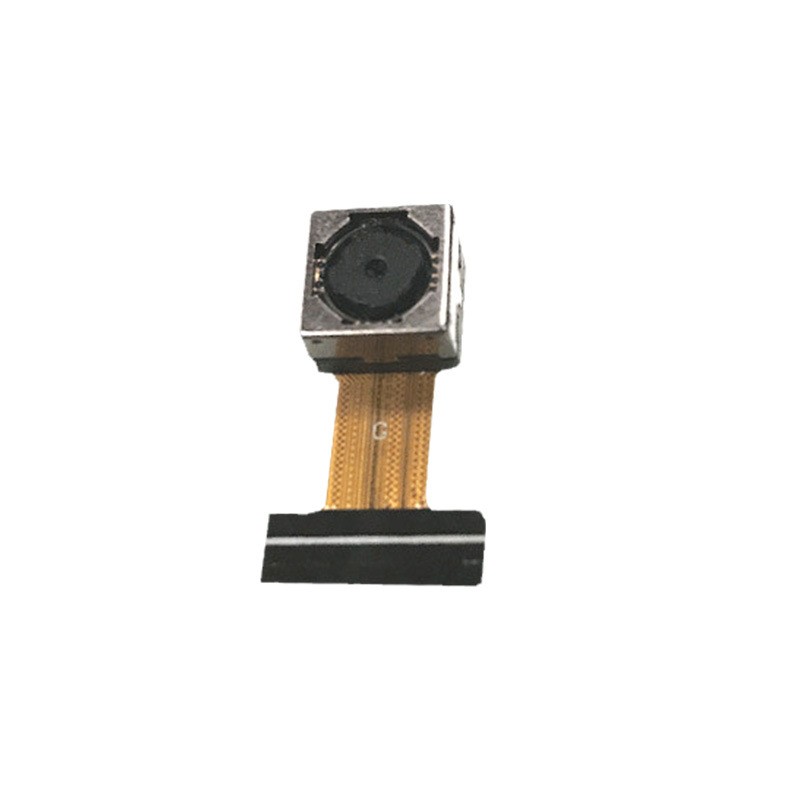

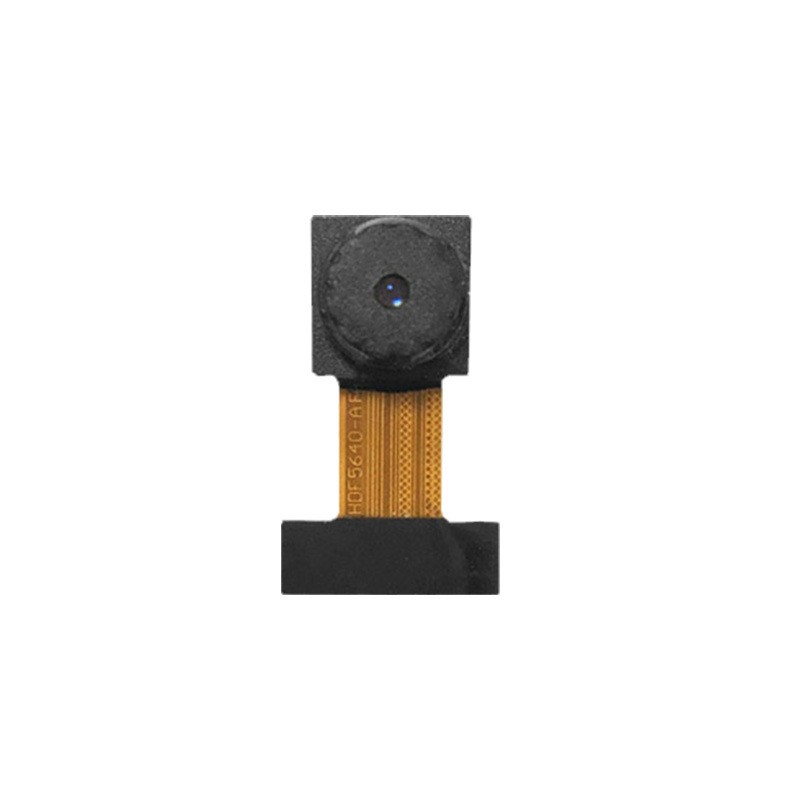

HDF5640AF-V2.0(8.5x8.5 68°)：21 12.5 5mm

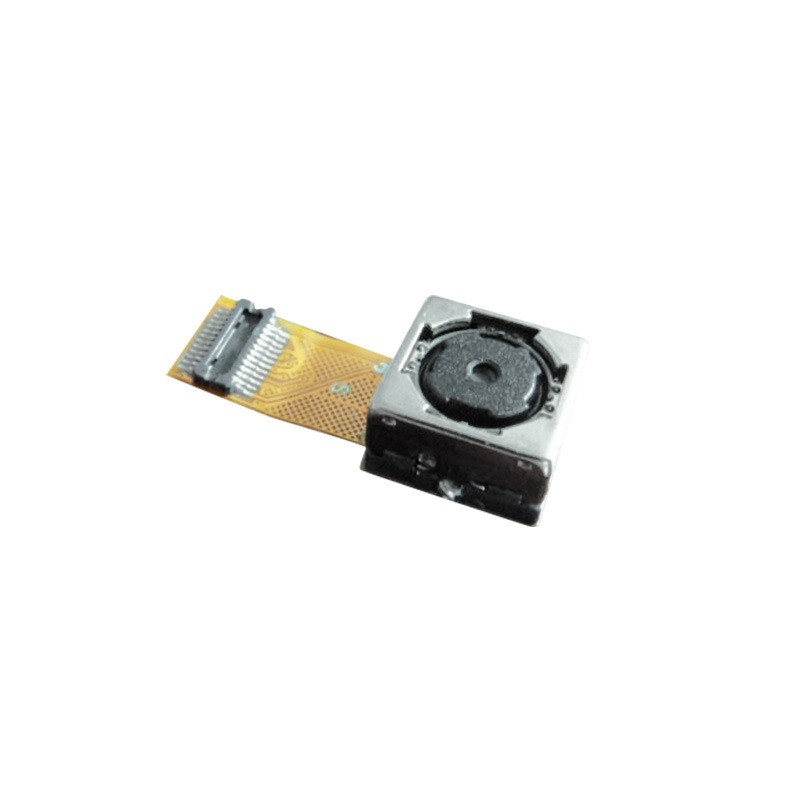

HDF5640AF-LX(8.5x8.5 67.4°)：50 15 17.5mm

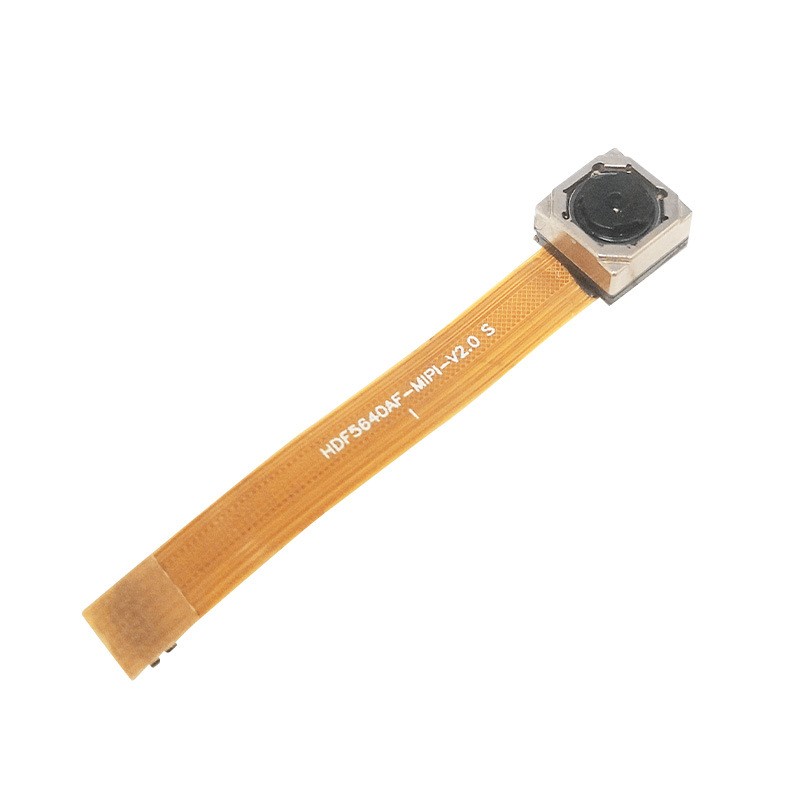

HDF5640AF-MIPI-V2.0(8.5x8.5 68°)：50 8.5 5.3mm

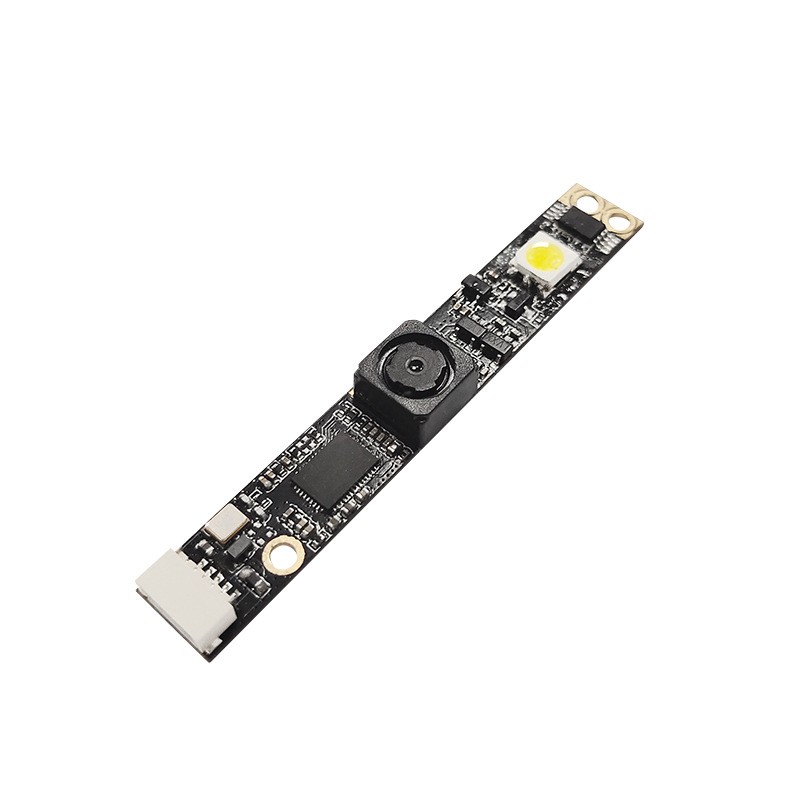

QQSJ-8861(USB免驱)：62 9 5.8mm
核心参数表
传感器选型与模组形态对照
📘 相关技术文库（文末统一放置）
适配场景与参考方案
人脸识别与门禁：利用500万像素高清分辨率与自动对焦特性，适用于门禁考勤、广告一体机的人脸捕捉。
智能家居与监控：结合低功耗特性与多种镜头角度（如180°鱼眼），适用于智能门铃、家居安防监控设备。
移动与车载记录：支持高帧率（720p@60fps）及无拖影拍摄，适用于运动相机、行车记录仪与警务执法仪。
嵌入式与开发板：提供MIPI与DVP接口形态，可直接适配ESP32、Raspberry Pi等嵌入式开发平台。
定制指引
支持视场角/焦距定制、板型尺寸定制及接口方案定制。USB摄像头模组帧率根据主控方案决定，具体可咨询客服。
