OV2735 宽动态摄像头模组：200万像素，MIPI与USB双接口安防监控优选方案

OV2735 是豪威 1/2.7" 光学格式、3μm 像素的 1080P 卷帘快门传感器，站内数据手册已发布。本实列围绕同一颗 OV2735，提供 MIPI 与 USB 两种主流接口的模组形态，覆盖安防监控、人脸识别、车载后视等场景，方便按终端接口选型，无需换 sensor 重验。

实列概览

本产品实例页面向您全面展示 OV2735 图像传感器的多种摄像头模组形态。OV2735 是一款 200万像素的宽动态（WDR）卷帘快门图像传感器，支持 2-lane MIPI CSI-2 与并行 DVP 双输出，1080P@30fps / 720P@60fps，200mW 低功耗，-30~+85°C 宽温。本实列提供基于该型号的 MIPI FPC 模组、USB 硬板模组等多种形态，覆盖安防监控、人脸识别、车载后视等应用需求。

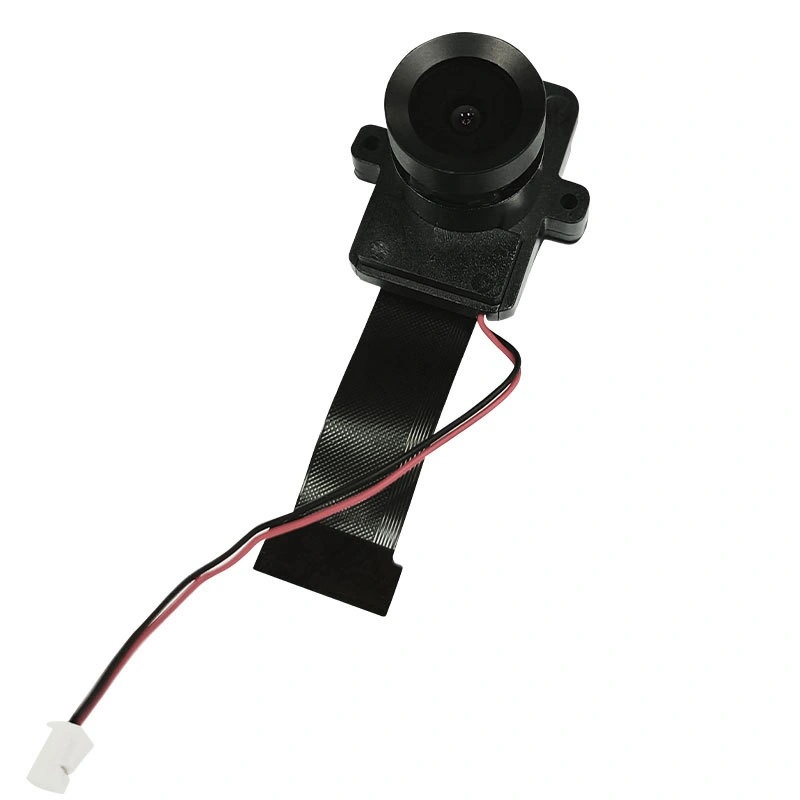

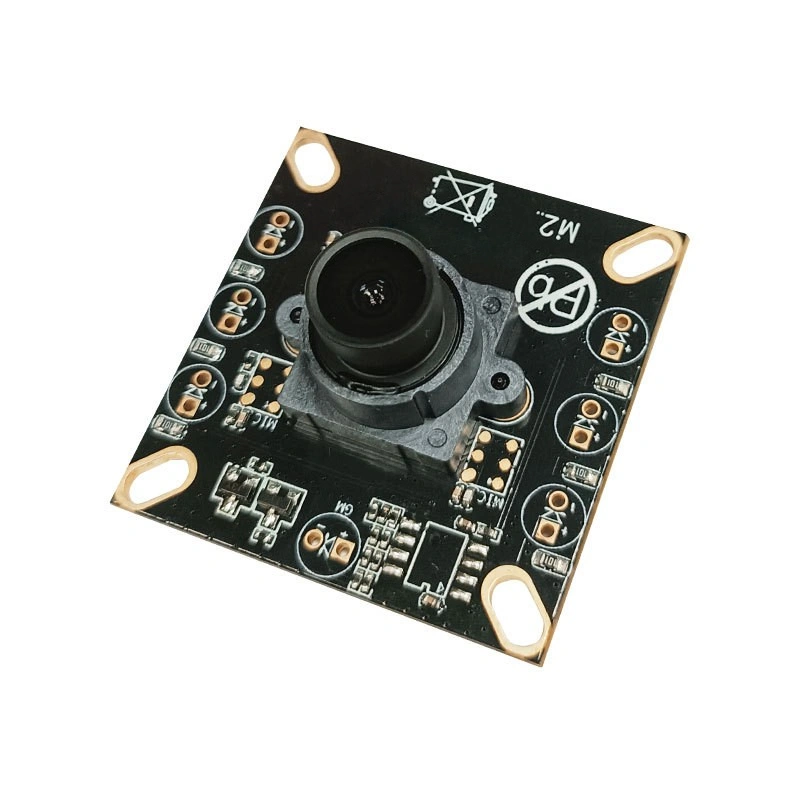

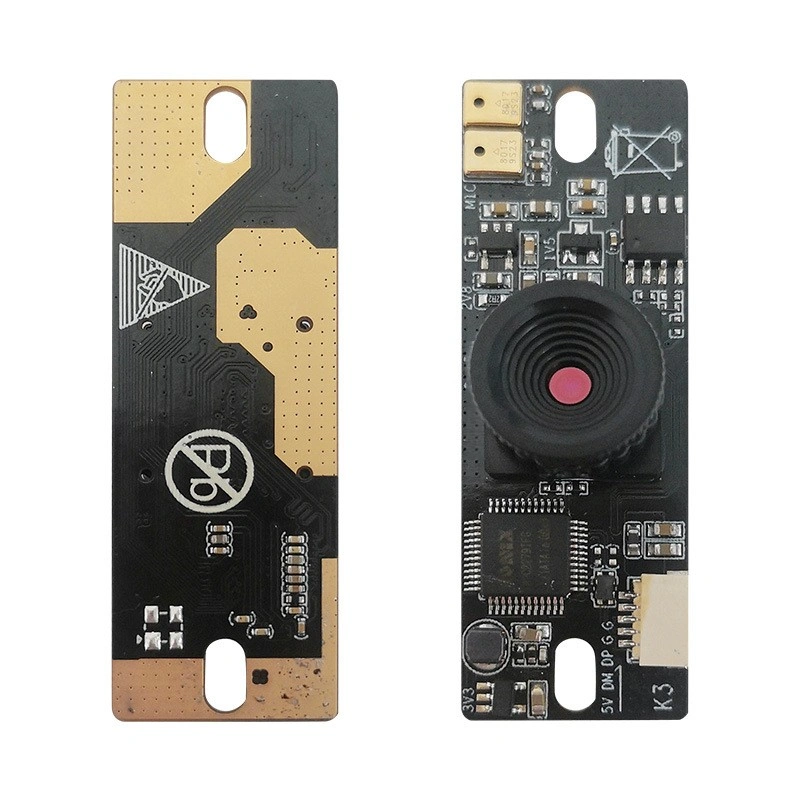

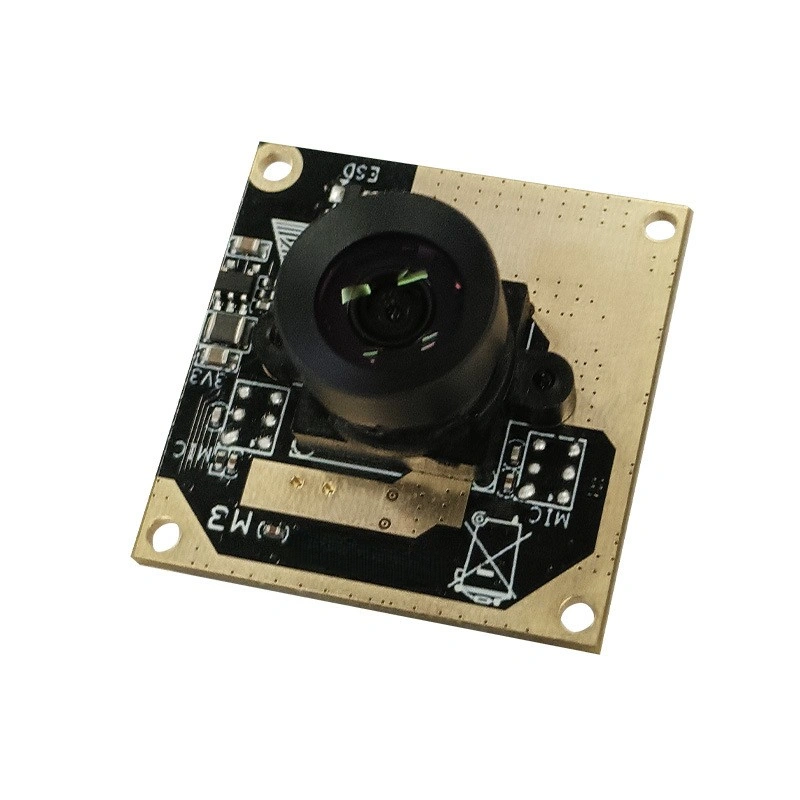

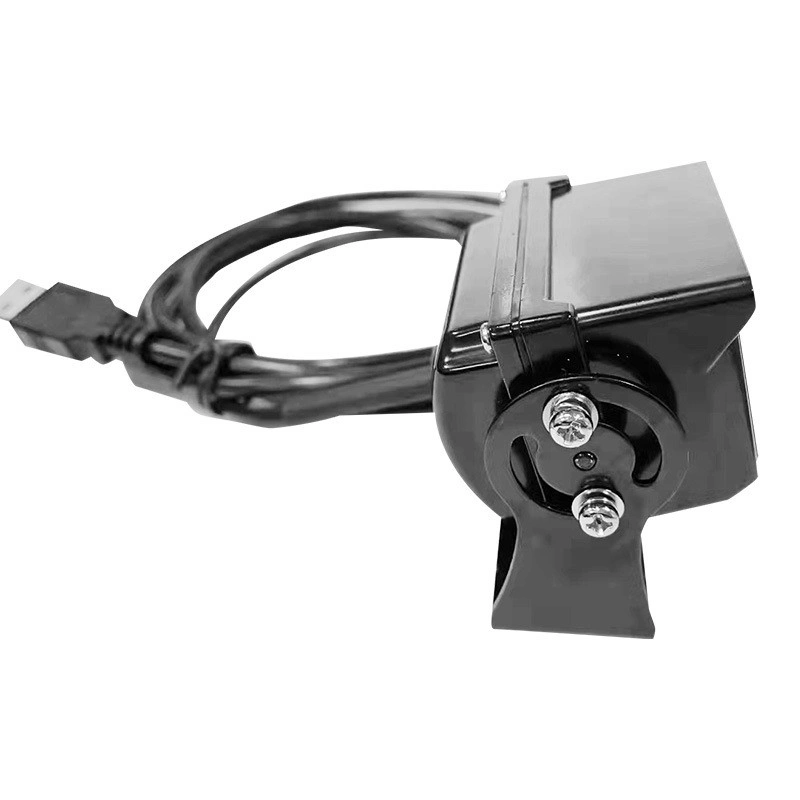

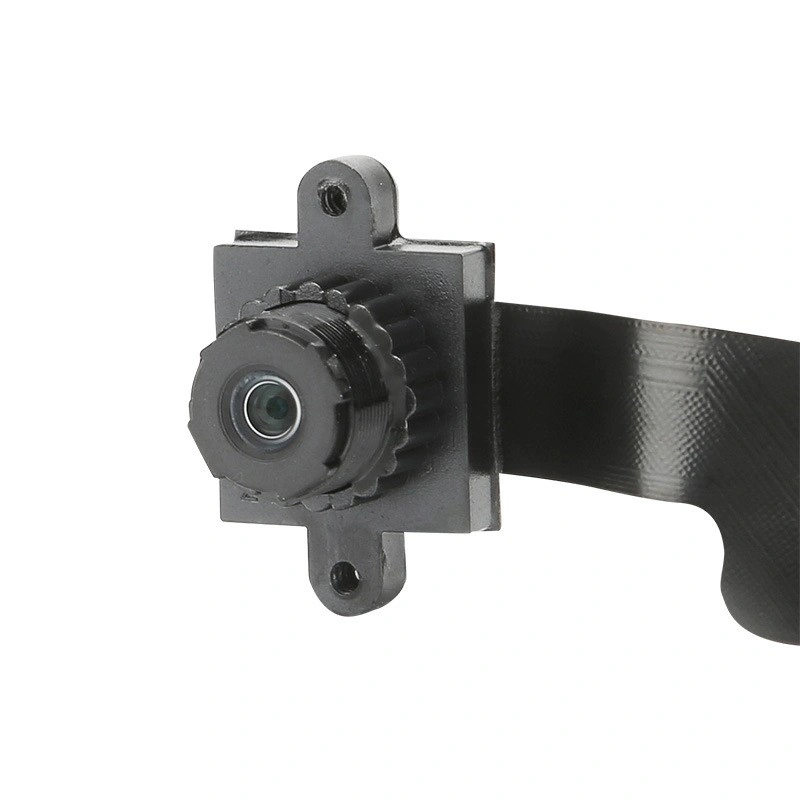

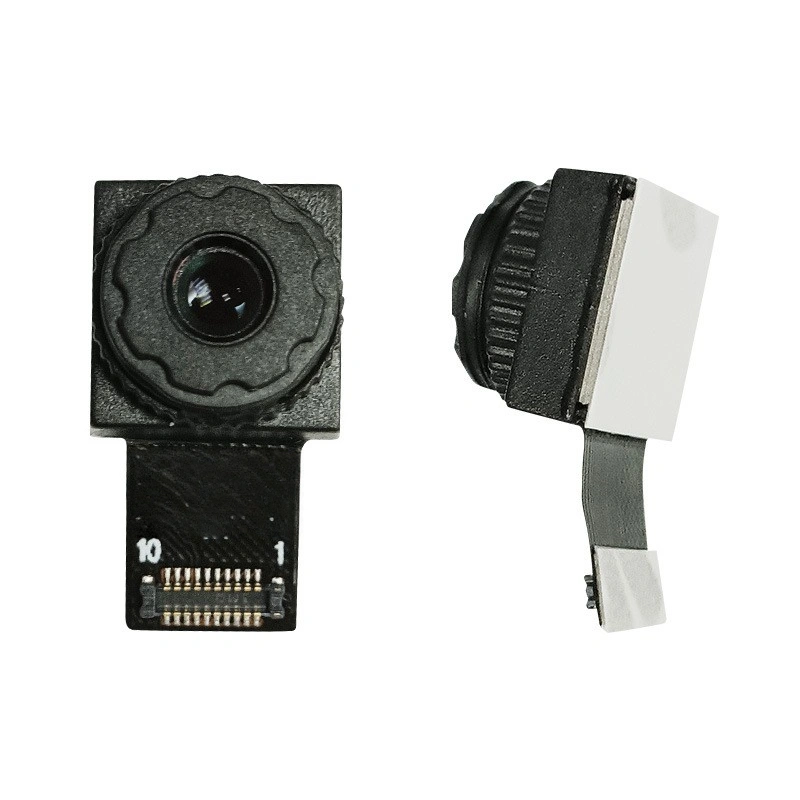

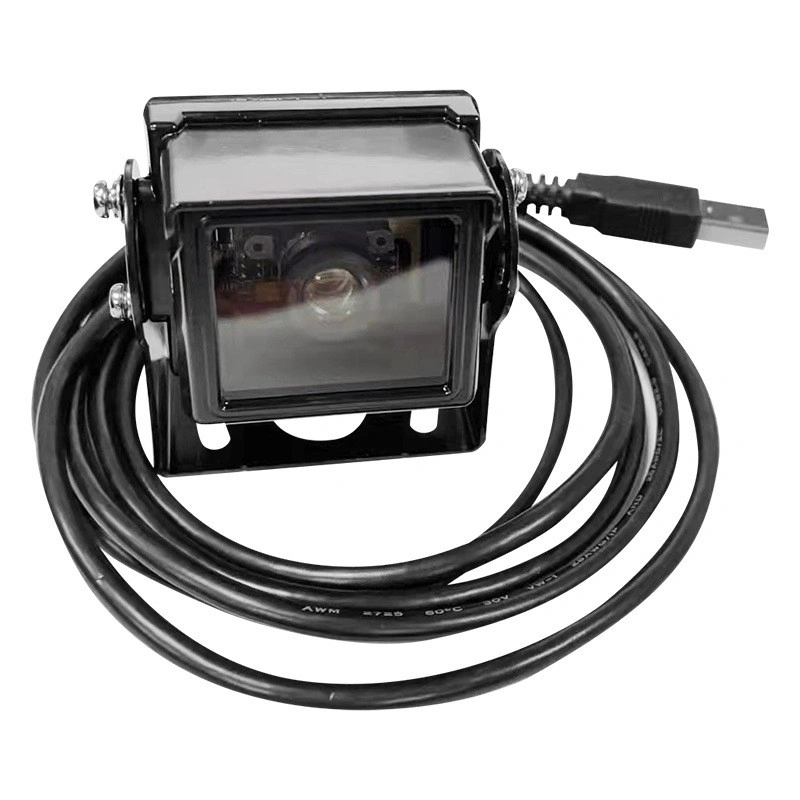

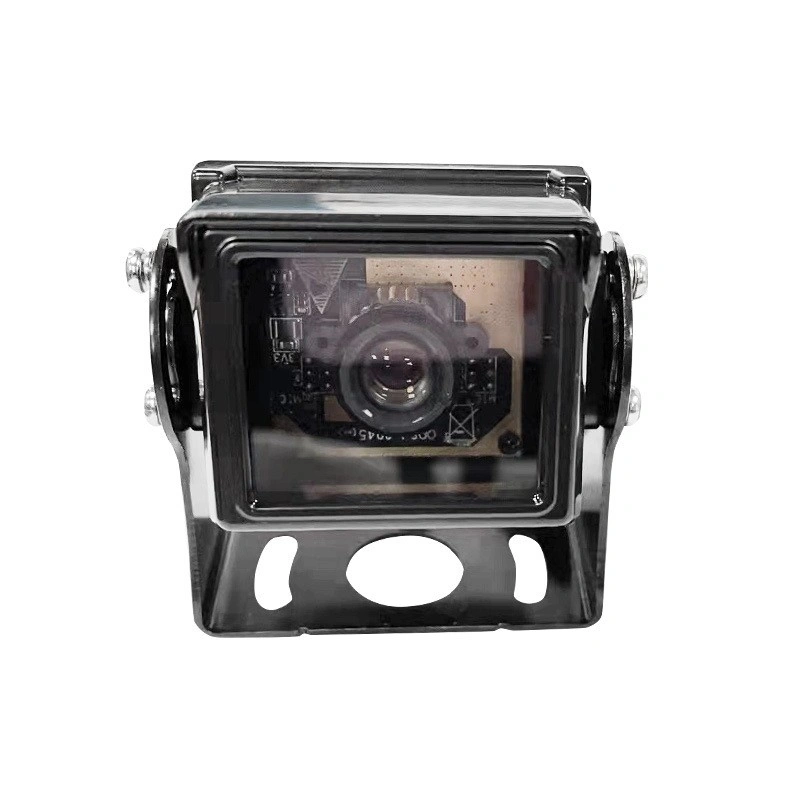

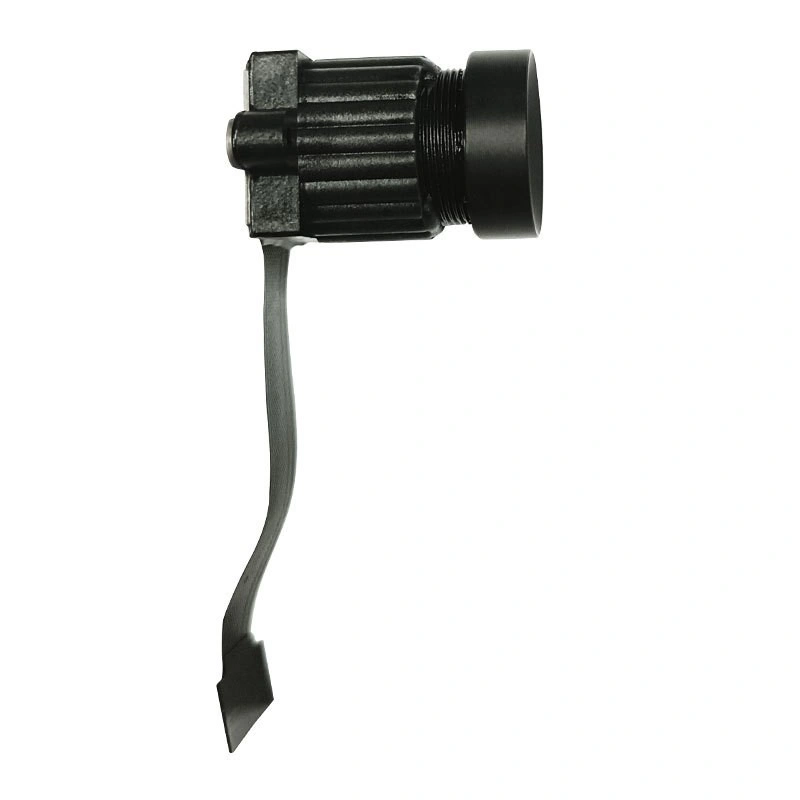

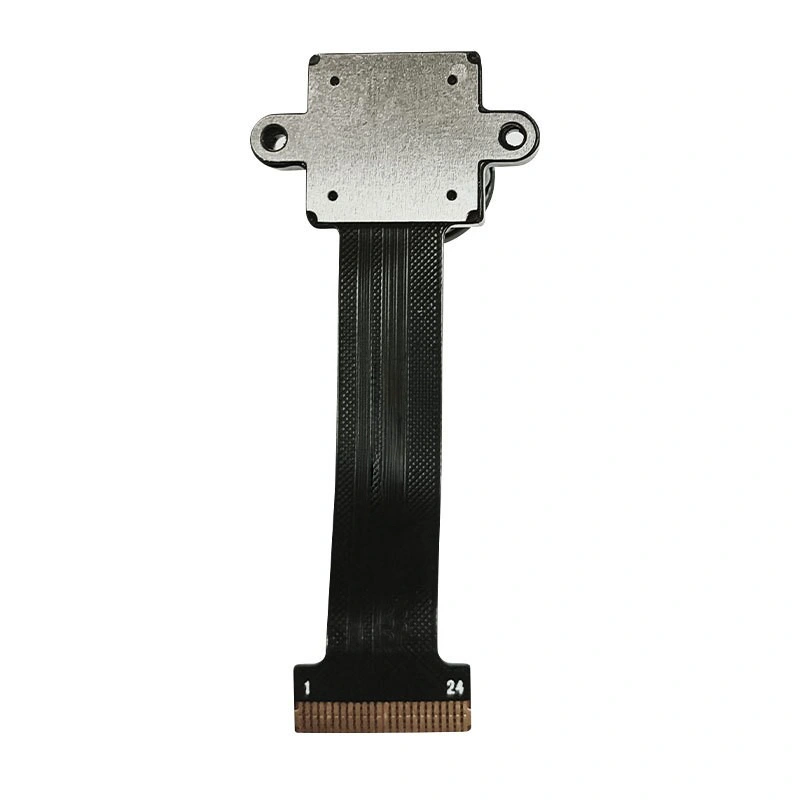

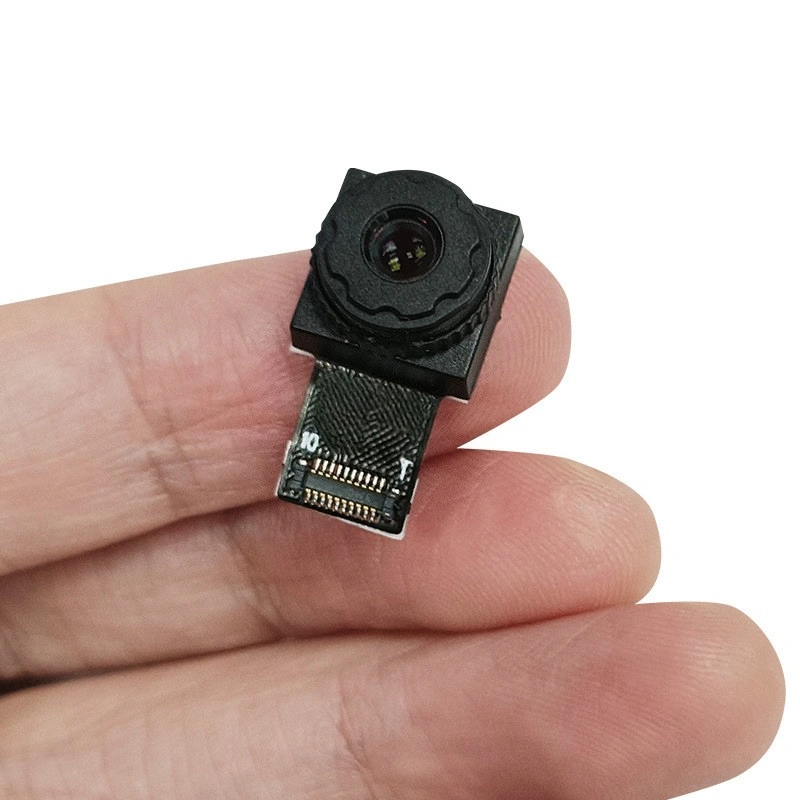

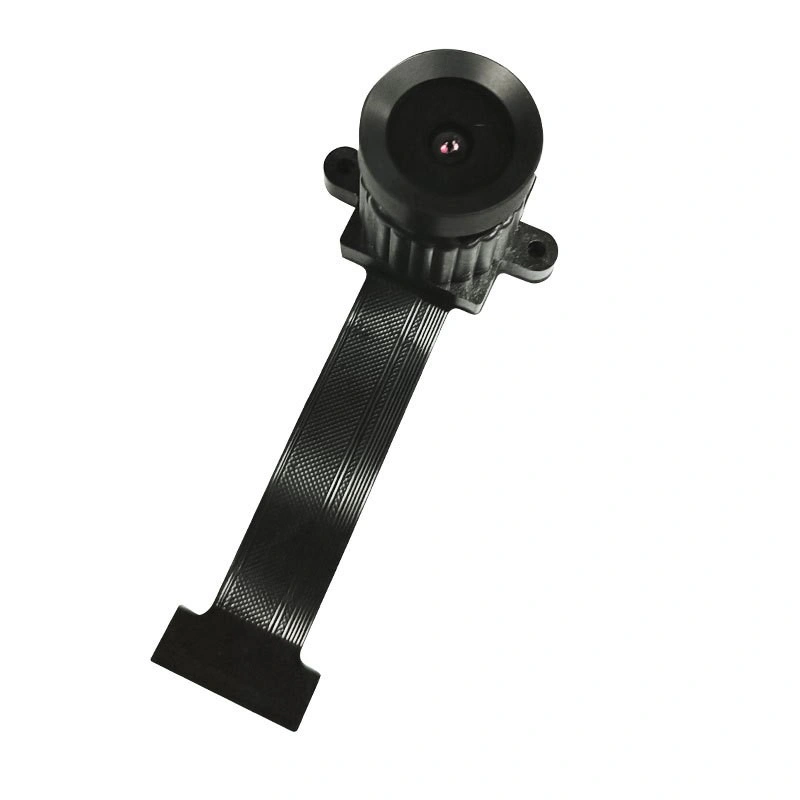

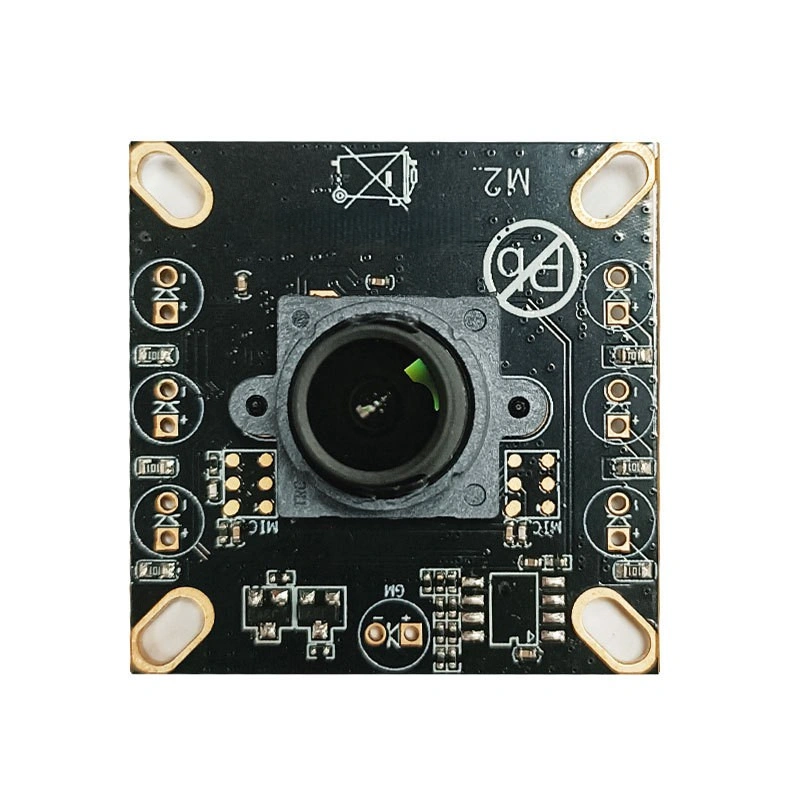

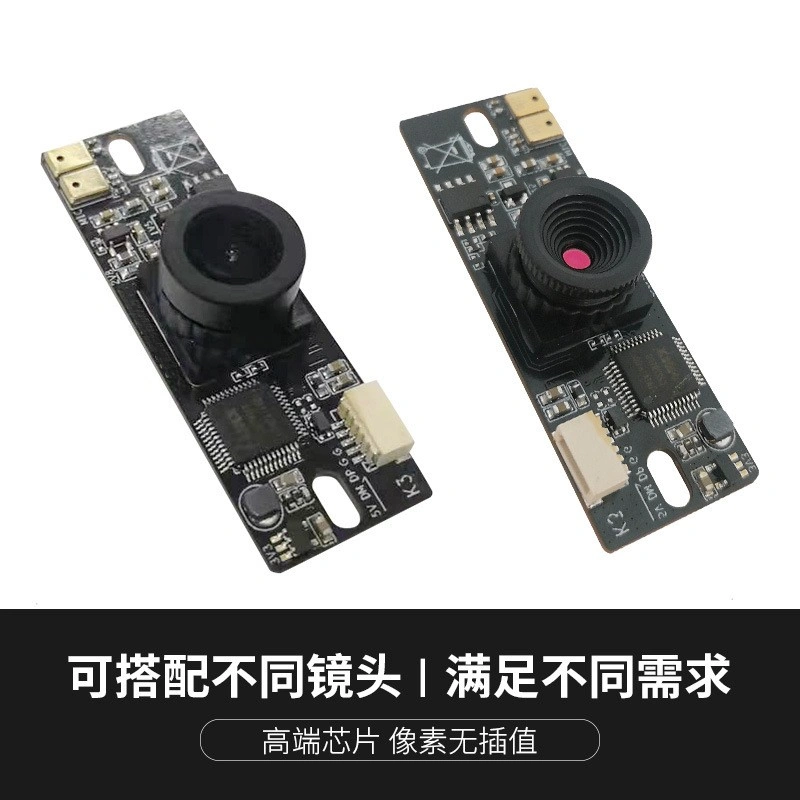

实物图鉴

核心参数表

参数项	MIPI FPC 模组	USB 硬板模组
传感器	OV2735	OV2735
像素	200万（1920×1080）	200万（1920×1080）
接口	2-lane MIPI CSI-2	USB 2.0 UVC
尺寸	30×30mm（传感区）/ FPC 长度可定制	38×38mm（标准安防孔位）
板型	FPC 排线	PCB 硬板
供电	3.3V / 约200mA	5V / 约300mA（含桥接芯片）
输出帧率	1080P@30fps / 720P@60fps	1080P@30fps / 720P@60fps（MJPEG/YUY2/H.264）

📘 数据来源：OV2735 Preliminary Specification v1.03, OmniVision；站内数据手册 ov2735。
https://pdapply.com/archives/ov2735

传感器选型与模组形态对照

模组形态	接口	尺寸	板型	适用场景

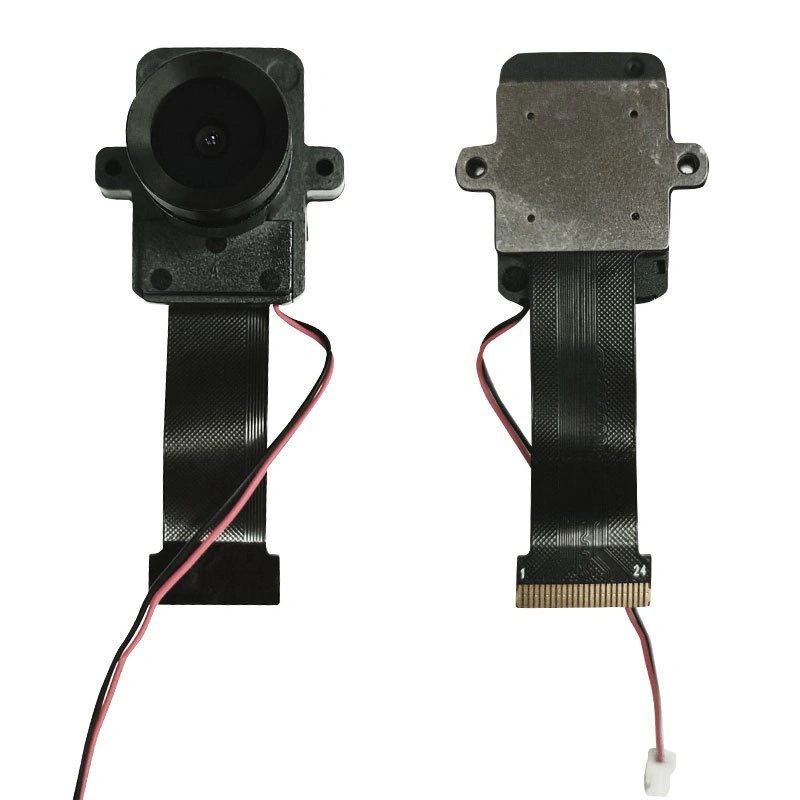

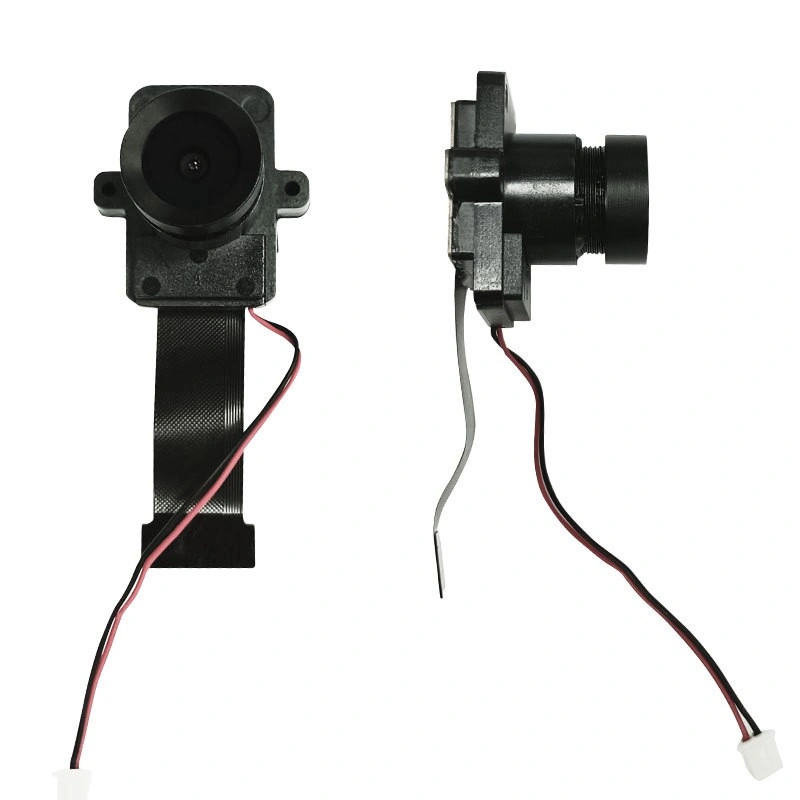

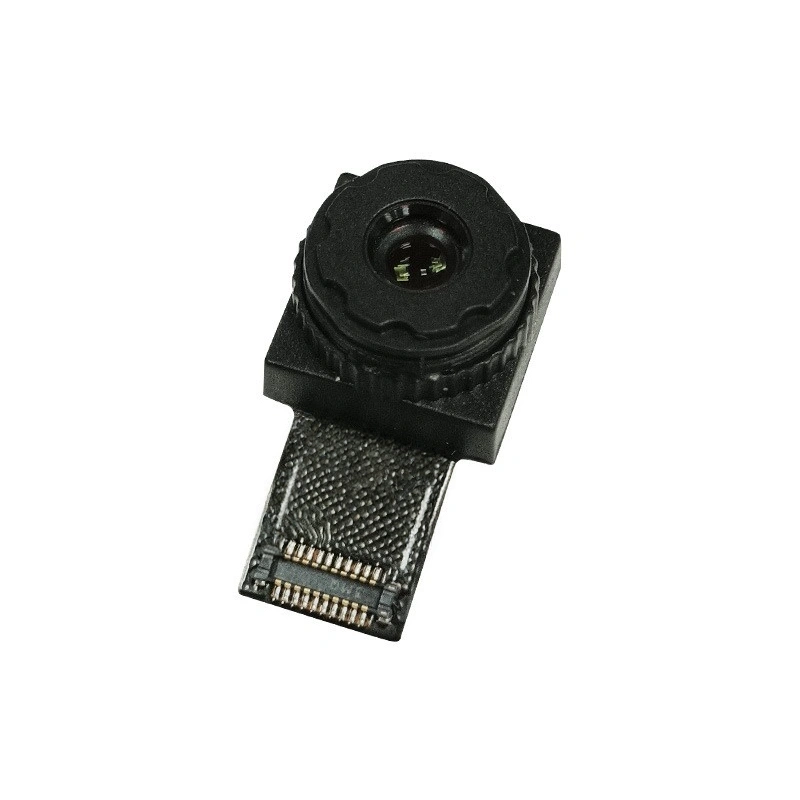

MIPI FPC 模组	2-lane MIPI CSI-2	30×30mm（传感区），FPC 长度可定制	FPC 排线	嵌入式 IPC、球机内走线、车载后视

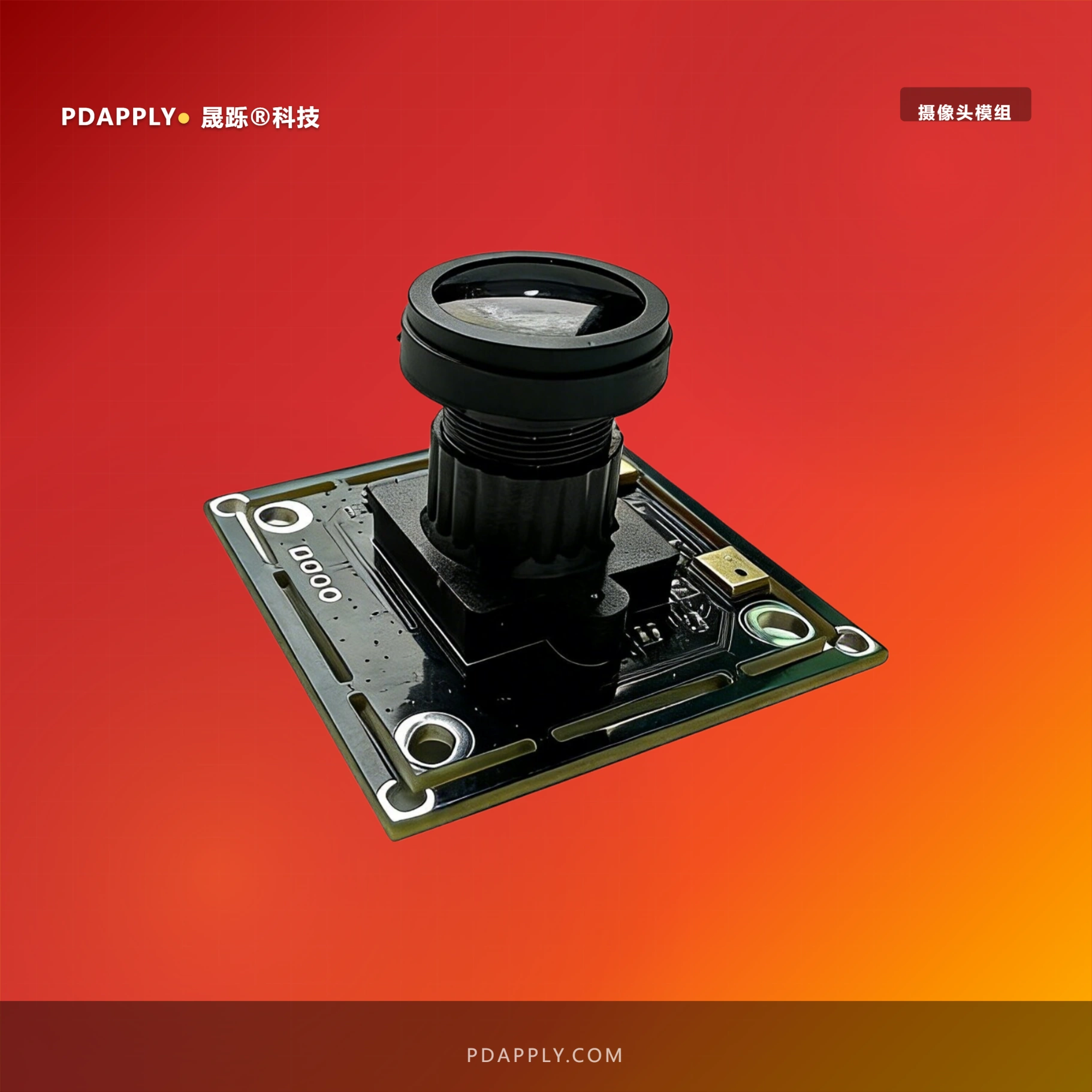

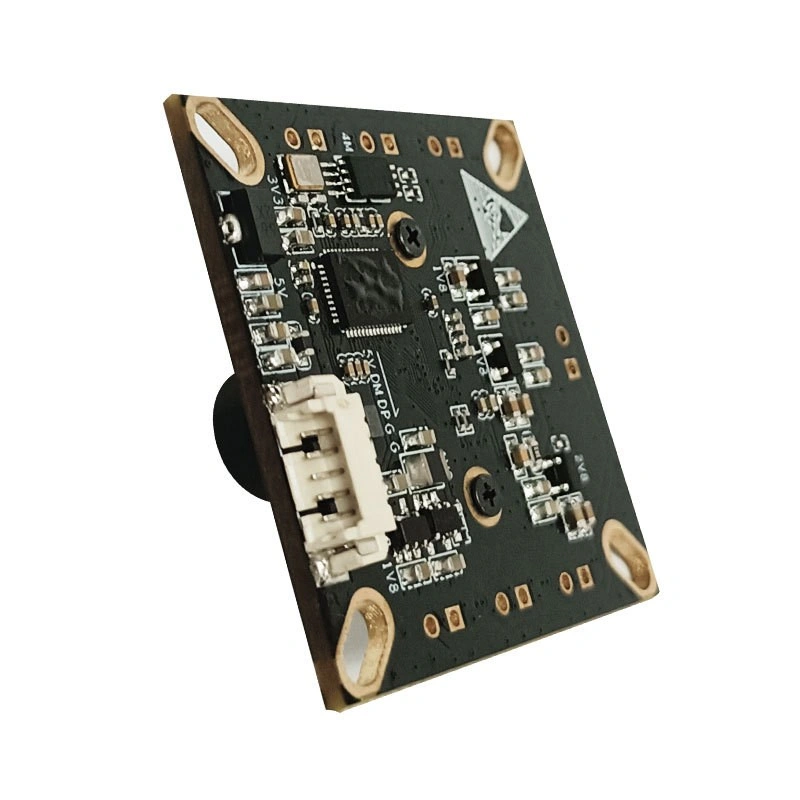

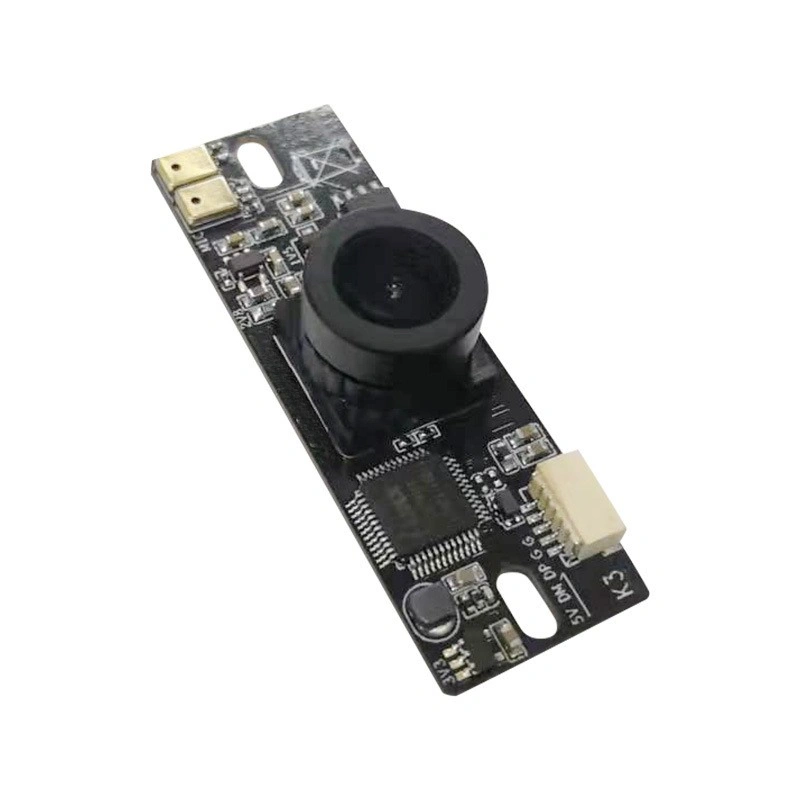

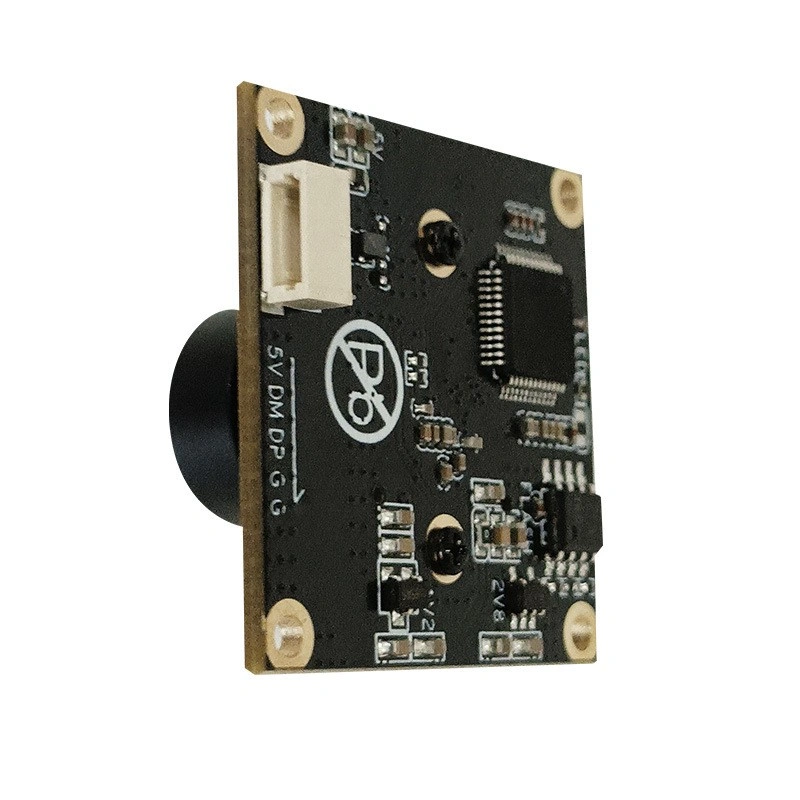

USB 硬板模组	USB 2.0 UVC	38×38mm（标准安防孔位）	PCB 硬板	人脸门禁、视频会议、送餐机器人

📘 相关技术文库
OV2735 卷帘快门图像传感器数据手册深度解读
https://pdapply.com/archives/ov2735
OV2735 宽动态安防监控摄像头方案：设计实例与测试
https://pdapply.com/archives/ov2735-rolling-shutter-security

适配场景与参考方案

围绕 OV2735 展开：

安防监控 IPC：宽动态压出入口逆光，720P@60fps 抓车辆变道。推荐 MIPI FPC 模组 + M12 4.3mm 镜头（参考方案：【待插入链接：OV2735 宽动态安防监控摄像头方案】）
人脸识别 / 门禁：USB 硬板模组即插即用，UVC + H.264 省 ISP 预算。推荐 USB 硬板模组 + M12 3.6mm 广角镜头（参考方案：【待插入链接：OV2735 宽动态安防监控摄像头方案】）
车载后视 / 行车记录：-30~+85°C 宽温 + 200mW 低耗，MIPI FPC 模组走车载 SoC。推荐 MIPI FPC 模组 + M12 2.8mm 超广角镜头

定制指引

PDAPPLY 支持 OV2735 模组的以下定制维度：

接口定制：MIPI CSI-2 / USB 2.0 UVC（按主控接口选型）
尺寸定制：FPC 长度从 30mm 到 150mm 可调，硬板 38×38mm 标准安防孔位
光学定制：M12 镜头座，焦距 2.8mm / 3.6mm / 4.3mm / 6mm，IR-CUT 或双带通滤片可选
电气定制：供电电压 3.3V~5V，FPC 出线方向与连接器类型（FH26 / DF40 系）按主控对齐

📩 定制需求请发 tech@pdapply.cn，注明“OV2735 模组定制 + 目标接口 + 应用场景”。

本实列由 PDAPPLY 晟跞®科技设计并生产，实物拍摄于深圳工厂。

PDAPPLY 晟跞®科技技术团队提示：技术选型需结合具体产品定义。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
