项目概述：专为车载环境优化的高性能视觉模组
本项目为车载设备制造商定制开发的SC438HAI行车记录仪摄像头模组，基于1/2.9英寸光学格式图像传感器，实现400万像素（2560×1440）高清成像及60帧/秒流畅视频采集。模组采用24pin MIPI CSI-2高速接口与FPC柔性电路板设计，支持-30℃至85℃宽温工作，通过IP67级防尘防水与振动冲击测试，为行车记录、ADAS辅助驾驶等车载场景提供稳定可靠的视觉解决方案。
核心技术方案：车载场景的适应性设计
定制化设计亮点：
抗振动与温度适应性：模组通过机械应力仿真分析，在FPC关键部位增加加强筋设计，并通过高低温循环测试（-40℃至105℃存储温度），确保车载极端环境的稳定性。
信号完整性保障：采用阻抗匹配设计（100±10Ω），差分对等长控制（误差≤25mil），确保高速信号传输质量。
电源完整性优化：AVDD/DVDD独立供电，采用π型滤波电路，降低电源噪声干扰。
典型定制案例解析
案例一：商用车队行车记录系统
需求：物流公司需为车队安装双录行车记录仪（前视+驾驶舱监控），要求支持2K高清录制、停车震动触发录像，并能在-20℃至70℃环境下稳定工作。
解决方案：采用SC438HAI模组，配置2560×1440@60fps输出，启用HDR模式优化逆光表现。FPC长度定制为150mm，适配卡车驾驶舱布局。
成果：系统在-20℃至70℃环境下稳定运行，车牌识别率白天≥98%/夜间≥95%，故障率＜0.1%。
案例二：ADAS辅助驾驶前端感知模块
需求：AD方案商需开发前视感知模组，用于车道线识别、前车碰撞预警，要求低延迟（＜50ms）且支持HDR宽动态。
解决方案：基于SC438HAI的WDR模式（120dB），优化逆光场景动态范围。采用FPGA预处理+ARM双核架构，实现图像处理与AI算法并行。
成果：模组延迟控制在35ms以内，已通过车规级EMC测试，纳入多款商用ADAS方案。
定制指南与服务支持
硬件定制选项：
FPC设计：长度可定制（50-500mm），支持1-4层板设计，阻抗控制±10%
接口扩展：预留I2C、UART、GPIO等控制接口，支持外接GPS、IMU传感器
散热方案：铜圈+导热硅脂组合，确保高温环境下持续稳定运行
软件与算法支持：
SDK开发包：提供Linux驱动、Android HAL层源码，支持YUV/RGB输出格式切换
算法集成：适配车牌识别、车道偏离预警等算法，提供AI模型优化建议
合规性保障：
车规认证：支持模组通过AEC-Q100可靠性认证与ISO 16750振动测试
数据安全：视频流支持AES-256加密，符合车载数据安全规范
扩展应用领域
乘用车行车记录：前装/后装行车记录仪，支持缩时录影、紧急视频锁定
商用车队管理：结合4G/5G模块，实现视频远程实时回放与司机行为分析
特种车辆监控：工程车、警车等车载监控，支持多路视频同步采集

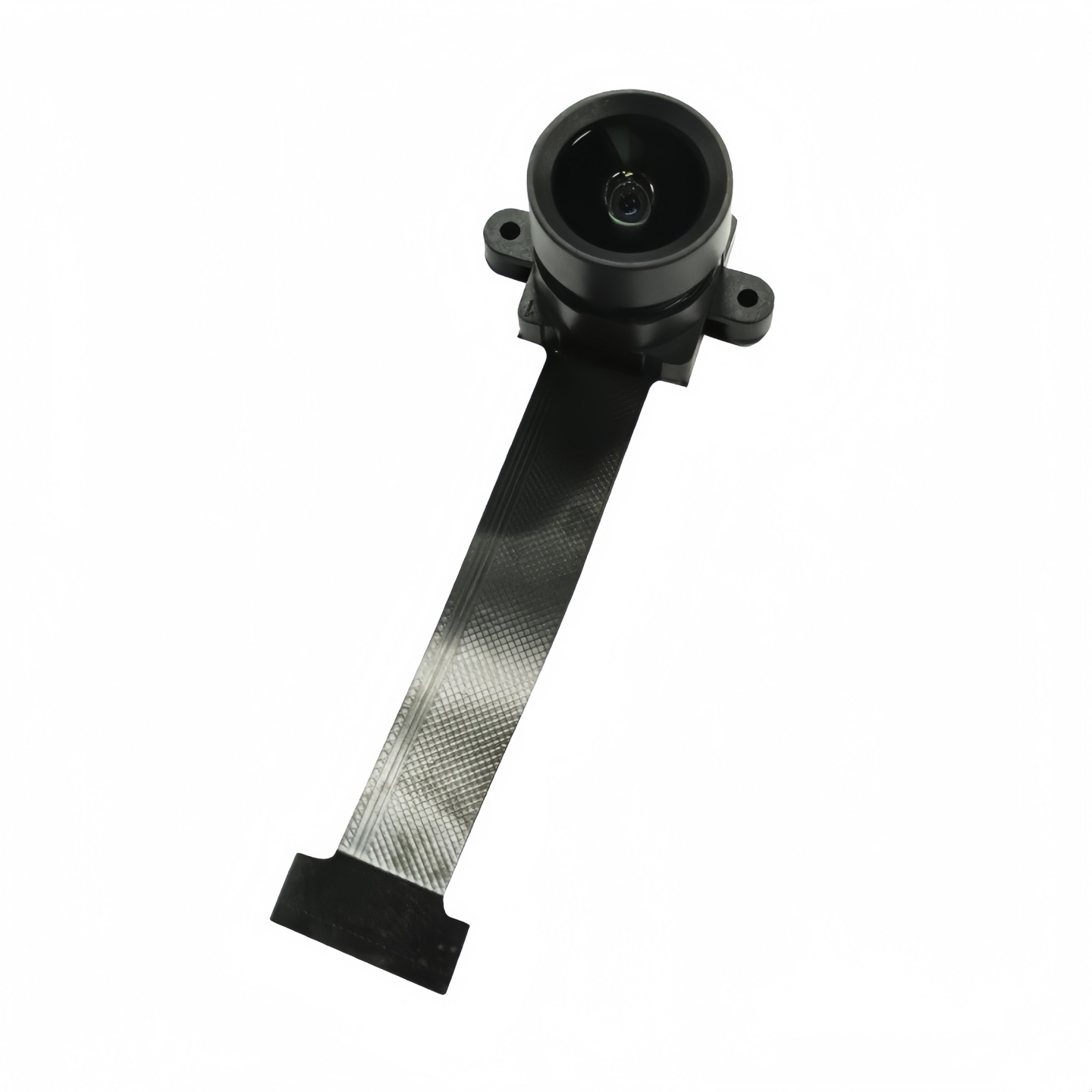

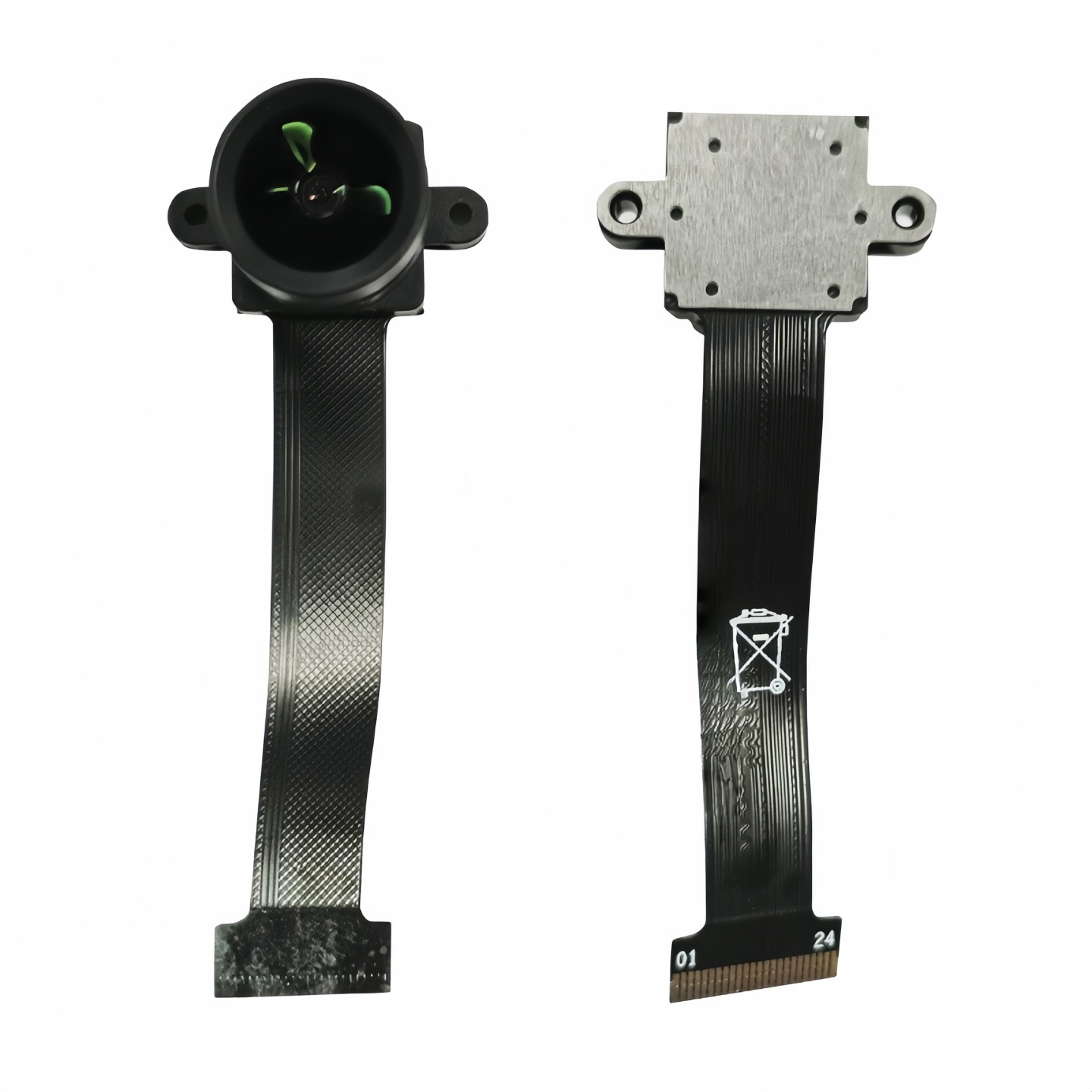

SC438HAI MIPI摄像头模组定制实例成果展示
尺寸 L：60mm（24P FPC）
2K 60帧SC438HAI高清400w像素行车记录仪Mipi-24pin摄像头模组FPC

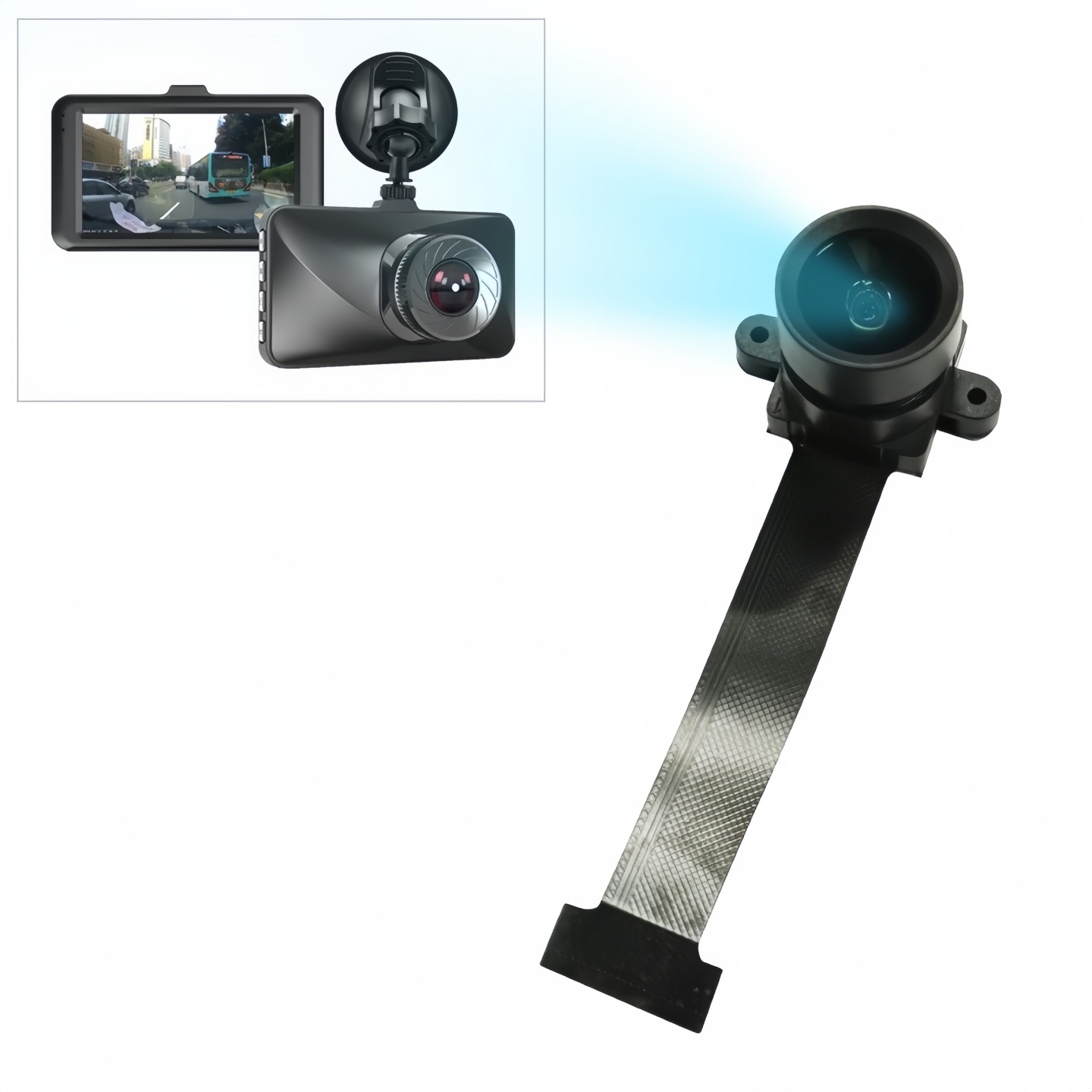

应用场景示意图
