SC3336 卷帘快门 安防IPC摄像头模组方案全解析——30fps·2304×1296·MIPI 2-Lane的核心落地设计
本方案基于 SmartSens SC3336 Preliminary Datasheet V0.4 (2022.1.4) 与 PDAPPLY 晟跞®科技 在 3MP 安防IPC项目中的工程复盘整理。所有电路参数均可追溯至官方手册的引脚描述/电气特性/上电时序章节；实测数据栏标注"待补测"项代表PDAPPLY实测队列排期中，不编造。
项目背景与需求定义
业务痛点
一套典型的入门~中端 安防网络摄像机（IPC） 或 智能家居摄像头（可视门铃/看护Cam） 面临三个互相拉扯的指标：
拉扯项 | 典型客户要求 | 对Sensor的压力 |
|---|
清晰度 | 不低于3MP（200万不够，4K太贵） | 需要 ≥2304×1296 原生输出 |
夜间可用 | 楼道/走廊/院子，0.1~1 lux仍要认出人脸轮廓 | 高灵敏度 + 合理像素尺寸，不能靠纯数字增益硬拉 |
BOM与功耗 | 整机目标价锚定在消费级区间；电池机型要休眠-唤醒 | 2.8V/1.8V双供（DVDD内置LDO省外设）、sleep μA级、MIPI 1~2 lane别铺4对差分线 |
SC3336 恰好卡在这个交集上：1/2.8″ · 2.45µm · 2304×1296@30fps · 5053 mV/lux·s · MIPI 1/2-lane · 卷帘快门。它不是"性能怪兽"，但是是工程账算得过来的那一类。
本次方案定义的目标（Design Target）
项目 | 目标值 | 备注 |
|---|
Sensor | SC3336-CSMNN00（35-pin CSP，裸Die带玻璃盖） | 也可CSMNF00（贴膜版），看镜头洁净度要求 |
输出模式 | MIPI CSI-2 2-lane, RAW10 | 2-lane给余量；RAW10保留暗部梯度 |
分辨率 | 2304 × 1296 @ 30fps | 全分辨率不裁 |
镜头 | M12 3.6mm / F2.0（可替换 2.8mm广角或6mm远焦） | CRA ≥ 15°匹配 |
主控/ISP | 瑞芯微 RK3562 / RK3588-CSI 或海思Hi3516 / 全志V系列 | 均能吞MIPI RAW Bayer |
供电入口 | 5V ±5%（USB/PoE辅助绕组/电池升压） | 板上LDO降成 2.8V / 1.8V |
工作温区 | -20℃ ~ +60℃ IQ保证；外壳-30~+70℃ | 需要太阳罩/散热片评估 |
补光 | IR-CUT + 850nm/940nm IR LED（可选） | IR-CUT由GPIO控制，不在sensor内部 |
选型思考：为什么是SC3336 + 卷帘快门？
选型对照详见本站数据手册栏目【sc3336】一文；此处只复述决策链。
https://pdapply.com/archives/sc3336
选SC3336不选4MP/2.0µm方案的原因：2.45µm比2.0µm单像素多捕光约 1.5× → 同等f/#下 baseline SNR更好 → 低照度可以晚开增益 → 夜视画面噪点更少、肤色纹理更干净。
接受卷帘快门的原因：安防IPC的"运动"多为行人/车辆缓进视野边缘，而非高速传送带条码抓拍。卷帘的行间读出倾斜在 < 1m/s横向速度、广角镜头条件下通常 < 1 pixel失真，后端ISP还可以做rolling shutter correction进一步压。换来的是 更小的die面积、更低功耗、更简单读出电路、更好供货。
不选全局快门的原因：这个项目不需要。真要高速抓拍车牌/流水线条码再说。
一句话：SC3336是这个价位带里，把"3MP+低照度+低功耗+成熟靶面生态"四个目标同时拉到及格线以上的最优公约数。
系统架构设计

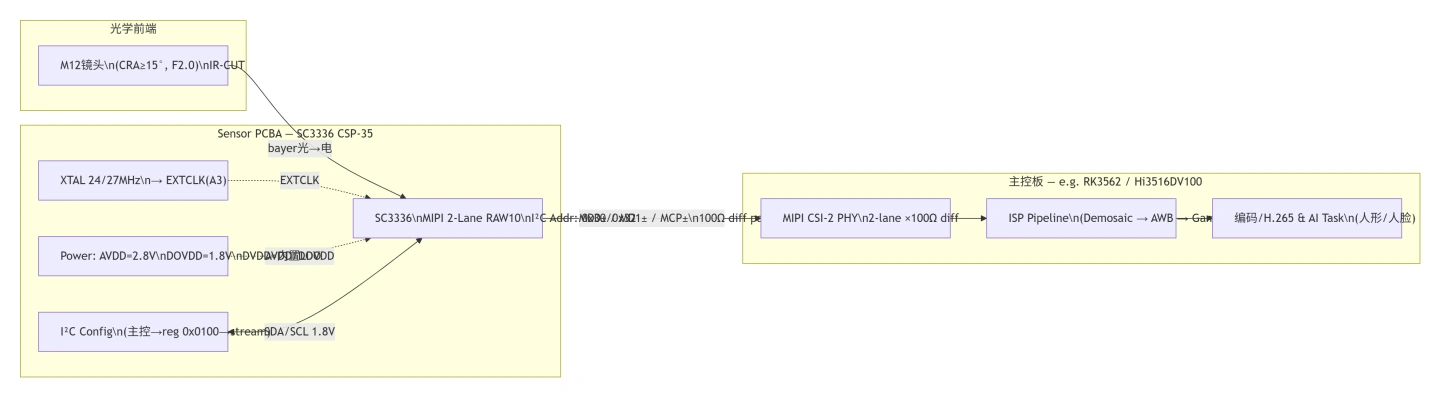

整体信号流（Mermaid）
物理分区建议：sensor板 vs 主控板
SC3336是 35-pin CSP 裸die封装（die上直接玻璃盖+底部焊球），对PCB平整度、回流焊温控、清洁度要求比QFN/QFP更娇贵。工程上推荐两种形态：
形态 | 适用 | 说明 |
|---|
独立小板（Sensor Sub-board） | 量产IPC（镜头座固定，FPC软排到主控） | 6.2×4.2mm CSP靠连接器隔离；镜头光轴对心只需调sub-board螺柱 |
Sensor直接贴主控板 | 极紧凑单板机/门铃 | 可行但不推荐量产——返修CSP几乎=废板；且镜头拆装应力会传进PCB翘曲 |
本文按 独立Sensor小板 + 20pin/30pin FPC 到主控 这个最常见工业形态讲电路。
关键电路与PCB设计要点
1) 电源设计 —— 最容易被低估的部分
SC3336的三路电源关系，手册P.1 / P.8 / P.28写得明确：
电源域 | 电压 | 手册典型电流 (30fps 2-lane MIPI) | 设计目标 |
|---|
AVDD | 2.8V ±0.1V | IAVDD ≈ 20.5 mA（工作）/ 0.1 µA（待机） | 模拟——最怕开关纹波耦合进pixel基底 |
DOVDD | 1.8V ±0.1V | IDOVDD ≈ 31.5 mA（主要是MIPI PHY IO驱动电流） | I/O ——MIPI的直流偏置就靠它 |
DVDD | 默认内置LDO供电；外供方案需FAE确认 | — | 外部只看到AVDD/DOVDD两个LDO需求 |
推荐供电拓扑（从5V入口）
5V_IN ──┬──[LDO1: TPS7A2030 / XC6215 / RT9161 等]──→ AVDD = 2.8V
│ (低噪声型，≥80mA capacity)
│
└──[LDO2: 1.8V LDO ≥100mA]──────────────→ DOVDD = 1.8V
退耦电容布局（关键！）
手册引脚表里这些引脚就是电源/地入口——电容必须就近引脚打孔回参考平面：
引脚 | 网络 | 旁路建议（陶瓷） |
|---|
A8 / B14 → AVDD | 模拟2.8V | 0.1µF + 1µF + 10µF(X7R, 0402/0603) 三者并联；优先0.1µF贴引脚旁边 |
C2 / C3 → DOVDD | IO 1.8V | 0.1µF + 1µF 就近C2/C3脚 |
B3 / B6 → AGND；B2/D7→DOGND | 地 | 所有AGND/DO(GND)最终单点回同一参考平面，别在sensor底下割裂平面 |
C28→VREFN / E35→VREFH | 内部参考 | 按手册："外接电容至AGND"——典型 0.1µF~1µF到AGND，走线短粗 |
B4 / B13 / C1 / E32 → DVDD | 核（内置LDO） | 按内置LDO要求：DVDD引脚上也要退耦（手册虽写"内置LDO"但VREF旁路组合仍需本地cap）——工程上 0.1µF+1µF贴DVDD脚到最近AGND过孔 |
⚠️ AGND与DOGND要不要分割？ 工程共识：CSP底部有裸焊球阵列，建议PCB顶层走连续完整地平面，AGND和DOGND在同一平面汇合，电源回流走最近的过孔下到内层GND；不要在CSP正下方割平面——割了反而让MIPI回流路径绕远、产生共模噪声。
2) 时钟输入 —— EXTCLK（A3脚）
手册P.29 表3-3 AC特性：
参数 | 值 |
|---|
fEXTCLK | 6 ~ 40 MHz |
占空比 | 45% ~ 55% |
高低脉冲宽度 | ≥ 5 ns |
最常用选择：24 MHz 或无源晶体+振荡器电路输出 27 MHz（看你主控平台的标准ISP时钟树）。
电路形态二选一
形态 | 怎么做 | 优点 | 注意 |
|---|
主控SoC XCLK输出 | SoC的ISP_CLKOUT → 串联22Ω → A3(EXTCLK)，并联10pF对地 | 省元件、时钟与主控同源，相位天然稳 | SoC IO驱动能力要够；走线≤15mm |
独立有源晶振/XO | 24MHz XO（4脚） OUT → 串联22Ω → A3；XO VCC取自DOVDD或独立LDO | 时钟质量最好、不受SoC睡眠影响 | 多一颗料；但SC3336休眠时可以停钟（看寄存器策略） |
布局铁律：
3) I²C 控制总线 —— SCL(A5) / SDA(A4)
手册P.11-12：
电路
SCL(A5) ──── 4.7kΩ pull-up to DOVDD (1.8V) ──→ 主控SCL
SDA(A4) ──── 4.7kΩ pull-up to DOVDD (1.8V) ──→ 主控SDA
SID(A5? 实为独立pad SID) ──→ GND(=0x30) 或 1.8V上拉(=0x32)
如果FPC上有多个sensor并联在同一条I²C总线上（双目/立体），一个SID拉低（0x30）、另一个SID拉高（0x32）——这样7-bit地址就不撞车了。
抗干扰：I²C是开漏慢速线，但在IPC外壳里容易拾马达/IR LED PWM的毛刺。建议：
上拉电阻别太大（4.7kΩ~10kΩ范围内，4.7kΩ更稳健）
SDA/SCL走线包GND guard或走内层夹GND-GND stripline
主控侧GPIO配为 open-drain + 硬件上拉（别配推挽输出模拟开漏）
4) MIPI CSI-2 差分对 —— 真正的高速部分
SC3336的MIPI引脚（P.8-9引脚表）：
信号 | 引脚 | 性质 |
|---|
MD0P / MD0N | E5 / D6 | Data Lane 0（+/-） |
MD1P / MD1N | D4 / D3 | Data Lane 1（+/-）——若用2-lane |
MCP / MCN | C4 / D5 | Clock Lane（+/-） |
MD2P_NC / MD2N_NC / MD3P_NC / MD3N_NC | 预留NC | 不接、悬空（SC3336不支持4-lane） |
阻抗与走线规则
规则 | 值 |
|---|
差分阻抗（Zdiff） | 100Ω ±10%（D-PHY标准） |
单端参考 | 50Ω（相对于GND平面） |
走线长度匹配（intra-pair skew） | ≤ 0.5mm（≈ 15 mil）——保证+与-等长 |
Lane0 ↔ Lane1 ↔ Clock 组间长度差 | ≤ 5mm（组匹配要求取决于主控PHY容忍度；保守做法≤2mm） |
过孔 | 每个差分对≤2个过孔，且两根线对称打孔 |
远离干扰源 | MIPI线距IR LED PWM铜皮 ≥ 3mm；距EXTCLK方波线 ≥ 2mm |
从Sensor CSP焊盘到FPCConnector的扇出策略
CSP-35的ball pitch是混排的（J1=0.64mm / J2=0.58mm），MIPI球位在右侧D/E列——扇出时：
先打微孔（via-in-pad或直接就近盲孔）下到内层走差动线——别在顶层硬扭8mil线绕过模拟电源球
CLK±和D0± / D1±分组走，组间留≥2×线宽间距
FPC connector选 阻抗受控型（0.5mm pitch 20pin或0.3mm 30pin都行，但要确认厂家给的差分对分配脚位）
FPC软排线本身也要按 100Ω差分 做线宽线距——找FPC厂要stack-up算好的参数
寄存器侧确认lane数与bit模式
上电初始化序列里要把MIPI配成你硬件实际接的路数（P.16 表1-8）：
寄存器 | 作用 | 本方案值 |
|---|
0x3018 [7:5] | lane num -1 → 3'h1=2-lane | 写 0x7A? 实际按手册默认0x3A再改对应bit更安全——关键是bit[7:5]=3'h1 |
0x3031 [3:0] | bit mode → 4'hA = RAW10 | 配成 RAW10 |
0x3037 [6:5] | phy bit mode → 2'h1 = 10bit | 对应 |
0x4603 [0] | MIPI read enable/disable | =0 → MIPI enable（默认0x00已enable） |
具体操作请以FAE给的初始化寄存器表（Register Settings / Init Script）为准——手册只给了控制bit含义，完整上电后第一次stream-on需要的几十个bank切、模拟校准、黑电平对齐寄存器的magic values需要厂商提供。
5) 复位与帧同步 —— XSHUTDN（A6）/ EFSYNC（A7）/ FSYNC（B3）
信号 | 方向 | 接线建议 |
|---|
XSHUTDN（A6） | 输入，内部上拉，低有效 | 主控GPIO → 串联22Ω → A6；或RC保证上电期间低→延迟≥4ms后释放高。千万别把它悬空不管 |
EFSYNC（A7）/ FSYNC（B3） | 输入（slave mode触发） | 单camera不玩多sensor同步时可 10kΩ下拉到AGND，不用的话也别悬空 |
PWDNB_NC（C6） | 仅为同系列4-lane封装的P2P预留 | SC3336此脚NC → 不接 |
上电时序精要（手册P.10 图1-4）
T1≥0ms : AVDD、DOVDD可以几乎同时起电（2.8V和1.8V谁先谁后通常不致命，但建议AVDD先或同时）
T2≥0ms : 稳定
↓ 在此期间 EXTCLK 必须还没有效或至少还没到最终频率
T3≥0ms : XSHUTDN 可以提前拉高（或内部上拉自行爬高）
↓ 在 XSHUTDN释放 HIGH 后——
T4≥4ms : EXTCLK 必须已经稳定在合法频率 ≥4ms 后，才能开始I²C通信/初始化
最简硬件实现：用一个 带Power Good输出的LDO 或 RC + Schmidt触发器 产生XSHUTDN释放延迟，保证T4。
6) PCB叠层与ESD/EMI要点
项目 | 建议 |
|---|
推荐层栈（sensor小板） | 2-layer可行但紧张（4-layer更好：Top信号/元器件 → Inner1 GND连续 → Inner2局部电源带状 → Bottom辅助走线/GND铜） |
CSP底部散热/回流 | CSP底部有焊球阵列——钢网开孔按原厂推荐；别在CSP投影区放通孔阵列破坏平面 |
ESD | 镜头金属壳→大地/机壳地；FPC connector信号线上可串小阻（0~22Ω）或并极低电容TVS（<1pF）在connector入口 |
丝印标记 | 务必标 Pin1(A1)三角方向（手册Bottom View右上角锡球=A1）——装镜头座对心靠这个 |
测试项目规范
⚠️ 防幻觉声明：下表"测试标准值"列引用数据手册标称/典型参数或工程推导值；"实测/验证"栏凡标注「待补测」均尚未完成PDAPPLY实验室EMVA 1288级实测，不代表已有假数据。客户侧在RK/海思平台的挂流验证标注「客户验证」。 我们不编造实测曲线。
序号 | 测试项 | 条件 / 方法 | 标准/规格（来源） | 实测/验证状态 | 结论判据 |
|---|
1 | 供电静态检查 | 5V→LDO→量AVDD/DOVDD；确认空载/加载电压容限 | AVDD=2.8V±0.1V；DOVDD=1.8V±0.1V（手册P.28 表3-2） | 客户验证 — 万用表/LDO load reg量测 | AVDD/DOVDD纹波≤30mVpp（推荐）；电压在±0.1V内 |
2 | I²C ACK扫描 | 上电→等T4≥4ms→i2cdetect -y <bus>扫0x30/0x32 | 7-bit 0x30或0x32出现（手册P.11 表1-4） | 客户验证（RK3562平台可扫到0x30） | 地址稳定出现=电源+时钟+复位时序OK |
3 | 时钟输入品质 | 示点探EXTCLK（A3）端 | 24/27MHz；占空比45~55%；幅度CMOS full swing（手册P.29） | 待补测（示波器截图入报告） | 无欠冲/过冲>3.6V；无双重触发；周期抖动<±2% |
4 | MIPI 眼图初测 | 挂流后量MCP/MCN、MD0P/MD0N眼图（≥1GHz示波器+差分探头） | D-PHY典型：差模摆幅≈180~200mV；上升/ fall≈150~250ps；眼高>100mV | 待补测 | 眼张开无塌陷；无过大过冲；clock与data相位关系符合CSI-2 |
5 | 分辨率/帧率验证 | V4L2 media-ctl设fmt:SRGGB10 2304×1296；测fps | 2304×1296@30fps±1fps（手册P.1） | 客户验证（RK平台 rkipc/媒体管线可出流） | 帧率≥28fps且画面不撕裂 |
6 | 暗帧噪声（DSNU初估） | 盖上镜头盖→拍20帧平均→看mean/max outlier pixel | 手册不直接给read noise(e-)数；但SNR=38dB是亮场指标；暗场看hot pixel count | 待补测（PDAPPLY EMVA 1288队列） | 无明显cluster hot pixel；均值<offset规范 |
7 | 低照度主观 | 照度箱0.1lux / 1lux / 5lux → 看画面+量化亮度阶梯 | 灵敏度5053mV/lux·s（手册P.1典型）——工程上对应：1lux F2.0 1/30s 增益auto 画面应可辨认人脸轮廓 | 客户验证（主观+亮度直方图） | 0.1lux下不做IR-cut切换时，画面可用（有彩色→转灰但结构还在） |
8 | 电源纹波耦合测试 | AVDD上注入100mVpp纹波→看输出图像横纹 | AVDD模拟电源是PSRR敏感点 | 待补测 | 横纹增幅<1LSB/可接受阈值；否则加强LDO/退耦 |
9 | 温箱 IQ漂移 | 温箱-20℃/+60℃停留30min → 看黑电平/色彩偏移 | 手册最佳IQ温 -20~+60℃（P.1/P.28） | 待补测 | 无热像素爆发；自动黑电平校准仍能收敛 |
10 | 休眠-唤醒电流 | 写0x0100[0]=0 → 量总电流；再写1恢复 | 手册待机IDD≈0.1µA级（P.28表3-2 note）实际板上因LDO静态+上拉会有nA~µA | 待补测 | 休眠总耗<200µA（含LDO Iq）方能叫"电池IPC友好" |
BOM清单（Sensor小板核心物料）
以下BOM针对 独立的SC3336 Sensor Sub-board（≈20×20mm级双面板或四层小板），不包主控侧。
位号 | 物料 | 封装 | 参数/型号 | 数量 | 备注 |
|---|
U1 | SC3336 | CSP-35 | SC3336-CSMNN00（裸）/ CSMNF00（贴膜） | 1 | 钢网开孔按原厂推荐；注意A1三角方向 |
Y1 | 有源晶振/XO（或被动晶振+反相器） | 3.2×2.5mm | 24MHz / 27MHz CMOS XO，3.3V或1.8V（电平随设计） | 1 | 若用SoC XCLK输出可省XO |
U2 | LDO — AVDD 2.8V | SOT-23-5 / DFN | 低噪声LDO ≥80mA（如TPS7A2030系 / XC6215 / RT9161-28） | 1 | 输入5V；输出2.8V |
U3 | LDO — DOVDD 1.8V | SOT-23-5 | LDO ≥100mA | 1 | 可跟U2同系列不同电压版 |
C1 | AVDD退耦 | 0402/0603 X7R | 10µF | 1 | 靠近AVDD脚 |
C2 | AVDD退耦 | 0402 X7R | 0.1µF | 2~4 | 必须贴A8/B14附近 |
C3 | DOVDD退耦 | 0402 X7R | 1µF + 0.1µF | 各1 | 靠近C2/C3脚 |
C4 | DVDD退耦（内置LDO） | 0402 X7R | 0.1µF + 1µF | 各1 | 贴B4/B13/E32就近到AGND |
C5 | VREFN/VREFH | 0402 X7R | 0.1µF~1µF 到AGND | 1~2 | 按手册"外接电容至AGND" |
R1,R2 | I²C上拉 | 0402 | 4.7kΩ 到DOVDD | 2 | SCL/SDA各一串 |
R3 | XSHUTDN RC/串联 | 0402 | 22Ω串联 + 10k下拉（可选） | 1~2 | 保证上电低→延迟释放 |
RN | 阻抗匹配（可选） | 0402 | 0Ω或22Ω串联 在MIPI各线靠近connector入口 | 5 | 调MIPI眼图用；量产可0Ω |
FPC | 板对板/FPC连接器 | 0.5mm 20P | 阻抗受控FPC座（ allocation里含2对MIPI+CLK+I2C+电源+GND） | 1 | 脚位分配需与主控FPC镜像匹配 |
LENS | M12镜头座+IR-CUT | — | 3.6mm F2.0 / 可选2.8mm | 1 | CRA≥15°；镜座高度对CSP玻璃盖距离按光学计算 |
立即获取定制方案
定制维度表（发需求邮件前整理这五项即可）
维度 | 你需要填的 | PDAPPLY按此出什么 |
|---|
项目目标 | 3MP IPC？可视门铃？无人机航拍？ | 出完整原理图/PCB Stack-up/走线约束 |
性能要求 | 帧率(30/25/15)、最低照度(0.1lux?)、是否需要IR-CUT | 出增益步进策略+IR-CUT GPIO时序 |
主控/ISP平台 | RK3562? Hi3516DV100? RV1103? 全志V536? | 出匹配的device tree / sensor驱动骨架 / init script |
机械约束 | 模组外形(mm)、镜头焦距、FPC长度/方向/Pinout | 出sensor sub-board拼板+钢网+装配公差链 |
成本锚点 | BOM目标$/千颗（含镜头）、是否需要CSMNF00贴膜 | 出替代料清单+分档BOM |
📧 需求邮件至： tech@pdapply.cn
主题格式：[SC3336方案定制] 公司/项目名 - 主控平台 - 目标照度 - 预计QTY/月
邮件里附一张你现有板框草图或FPC pinout截图，我们能把"原理图→FPC脚位分配→走线规则"这一条链在 3个工作日内回初步Review意见。
