项目背景与需求定义
在智慧城市与智能交通系统中，对路口、路段进行全天候、全要素的感知是核心需求。传统方案常面临一个矛盾：既要一个广角镜头监控整个路口的全景态势（如车流、行人），又需要一个长焦或变焦镜头来高速抓拍特定目标的细节（如车牌、人脸）。这导致系统需要部署多台摄像机，增加了硬件成本、安装复杂度以及后端的数据处理与融合难度。本项目旨在开发一套基于单传感器的智能交通摄像机，核心需求是利用单一成像单元，同时输出一路用于全景监控的视频流和一路用于高速目标识别（如车牌、人脸抓拍）的特写视频流，并确保在逆光、夜间等复杂光照条件下画面依然清晰可用。
核心痛点：如何用一台摄像机，低成本、高效率地同时满足“看得广”和“看得清”这两个看似矛盾的需求。
选型思考：为什么是IMX675 + 双速流？
场景匹配：IMX675独有的双速流（Dual Speed Streaming, DSS）技术完美契合上述需求。它允许传感器同时输出两路独立的视频流：一路是完整的5MP分辨率画面（例如30fps），用于全景监控与录像；另一路是用户自定义的感兴趣区域（ROI），可以以极高的帧率（例如120fps或更高）输出，专门用于车牌识别、人脸抓拍等智能分析。这从根本上实现了“一机两用”，大幅降低了系统复杂度和成本。其STARVIS 2背照式技术带来的高动态范围（约78dB）和优秀的低照度性能，确保了在隧道出入口、夜间车灯照射等大光比场景下，依然能捕获清晰的图像细节。
实测支撑：其DSS功能、高动态范围及高达80fps的全像素帧率，是构建下一代智能交通感知节点的理想基石。具体技术细节与参数解析详见本站《IMX675数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/imx675
系统架构设计
本方案采用“IMX675 + 高性能AI SoC”的核心架构，利用SoC强大的视频处理与AI算力，同时接收并处理DSS输出的双路视频流，实现全景监控与智能分析并行。

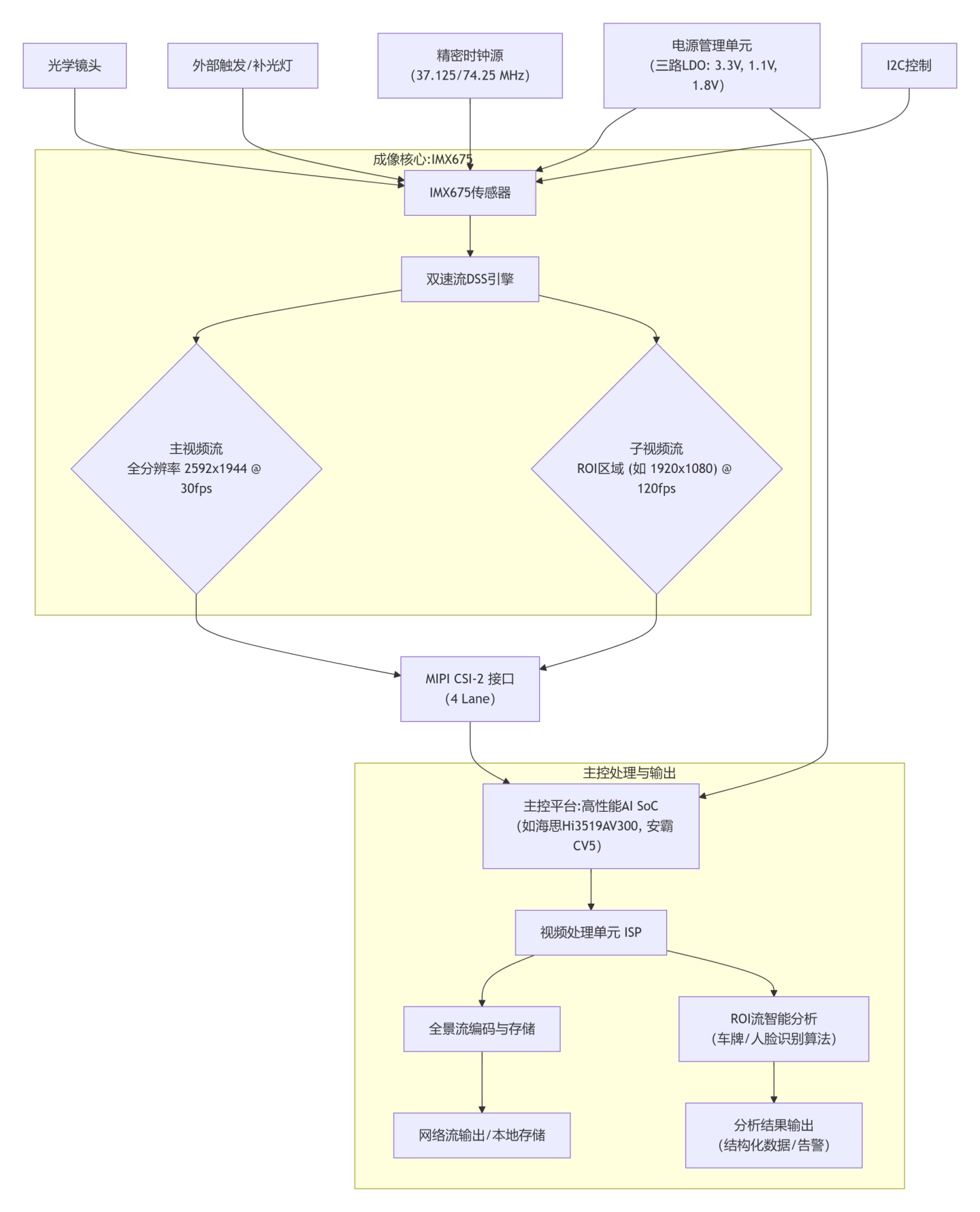

架构图说明：成像核心IMX675通过其DSS引擎，将感光后的信号分为两路：主视频流用于全景监控与录像；子视频流则高速读取用户通过寄存器设定的ROI区域，用于关键目标抓拍。两路数据通过同一组MIPI CSI-2接口（4 Lane）传输至主控AI SoC。SoC的ISP同时对两路流进行处理（如HDR、降噪），然后分发给不同任务：全景流进行编码存储或网络直播；ROI流送入AI加速单元进行实时分析（如车牌识别）。纯净的三路电源和低抖动时钟是保证图像质量与双流稳定同步的基础。
关键电路与PCB设计
三路电源树与去耦设计：IMX675需模拟3.3V、数字1.1V和I/O 1.8V三路独立供电。必须选用低噪声、高PSRR的LDO，并在每路电源的芯片引脚附近放置大小电容组合（如10µF + 0.1µF）进行去耦，确保电源纹波极低，这是保证传感器模拟性能和高画质的关键。
高速MIPI接口布局：双流数据对接口稳定性要求极高。MIPI CSI-2的4对差分数据线（D0+/D0- 至 D3+/D3-）和1对时钟线（CLK+/CLK-）必须严格进行100Ω差分阻抗控制，并做到组内等长（误差建议<5mil），组间等长（误差建议<20mil）。布线应避免跨分割，全程有完整地平面作为参考。
时钟电路：需提供37.125 MHz或74.25 MHz的精密低抖动时钟。建议使用专用时钟发生器芯片，并采用晶体振荡器作为源。时钟线应短而直，并做好包地处理，远离数字噪声源。
同步与触发电路：若需外接补光灯进行夜间抓拍，可利用传感器的XVS（帧同步）或XHS（行同步）信号，通过光耦或电平转换电路驱动LED，实现曝光与补光的精准同步，避免拖影并提升抓拍成功率。
I2C与配置引脚：SCL/SDA上拉电阻（通常4.7kΩ）需靠近SoC端。XMASTER（主从模式选择）、SLAMODE0/1（从机地址选择）等配置引脚需通过电阻准确上拉或下拉至固定电平，确保传感器按预期模式启动。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的实际路口，光照条件、车流速度、抓拍目标都独一无二。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实的交通场景来验证这套方案：
如果您正处于选型阶段：在模拟路口环境下测试双流同步、抓拍效果和逆光表现，是规避项目风险最有效的一步。
如果您已准备小批量落地验证：建议在目标路口进行为期一周的实地挂载测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：IMX675+双速流智能交通监控】。
BOM清单分析
立即获取定制方案
您的智能交通监控方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：双速流智能交通监控】。
