OV2740 HDR摄像头模组：200万像素，MIPI接口工业医疗内窥优选方案
一句话选型总结：基于 OmniVision OV2740 的 200 万像素 CMOS 模组，1/6" 极小靶面 + 卷帘快门 + staggered HDR，1080p@60fps 功耗 <90mW，是微型医疗内窥、工业微孔检测等受限空间成像的超低功耗首选，原厂定位虽偏手机/笔记本前置，但小尺寸 + HDR 使其在微创内窥赛道反而比大靶面传感器更贴。
📘📙 核心参数来源与引用声明：传感器底层参数援引 OmniVision 官方 OV2740 Product Brief（1.4µm PureCel®、2-lane MIPI、staggered/iHDR、Rolling Shutter）；医用 4.9mm 微型摄像机形态参考第三方医疗模组厂商公开方案 。模组料号由公司命名规则或客户指定、板型依据应用场景设计、FPC 变体由 PDAPPLY 晟跞® 基于 OV2740 客户开发案例整理。
实列概览
OV2740 原厂定位是智能手机/平板/笔记本 1080p60 前置摄像头，市场上功率最低的 1080p/60 传感器（<90mW），但 PDAPPLY 把它挪到工业+医疗微型内窥赛道，原因是 1/6" 靶面 + 5.5×5.5×3mm 模组体积 + staggered HDR 抗运动伪影，正好打"极细探头 + 明暗反差大（体内/管道）"的场景。本次三合一变体围绕"探头直径压缩"和"排线走向"两个维度做形态分化。
💡 注意：OV2740 是 Rolling Shutter（卷帘快门），不是 GS。拍高速运动物体会有果冻，但医疗内窥/管道静态或低速推进场景下影响可控，HDR 反而更值钱。
实物图鉴

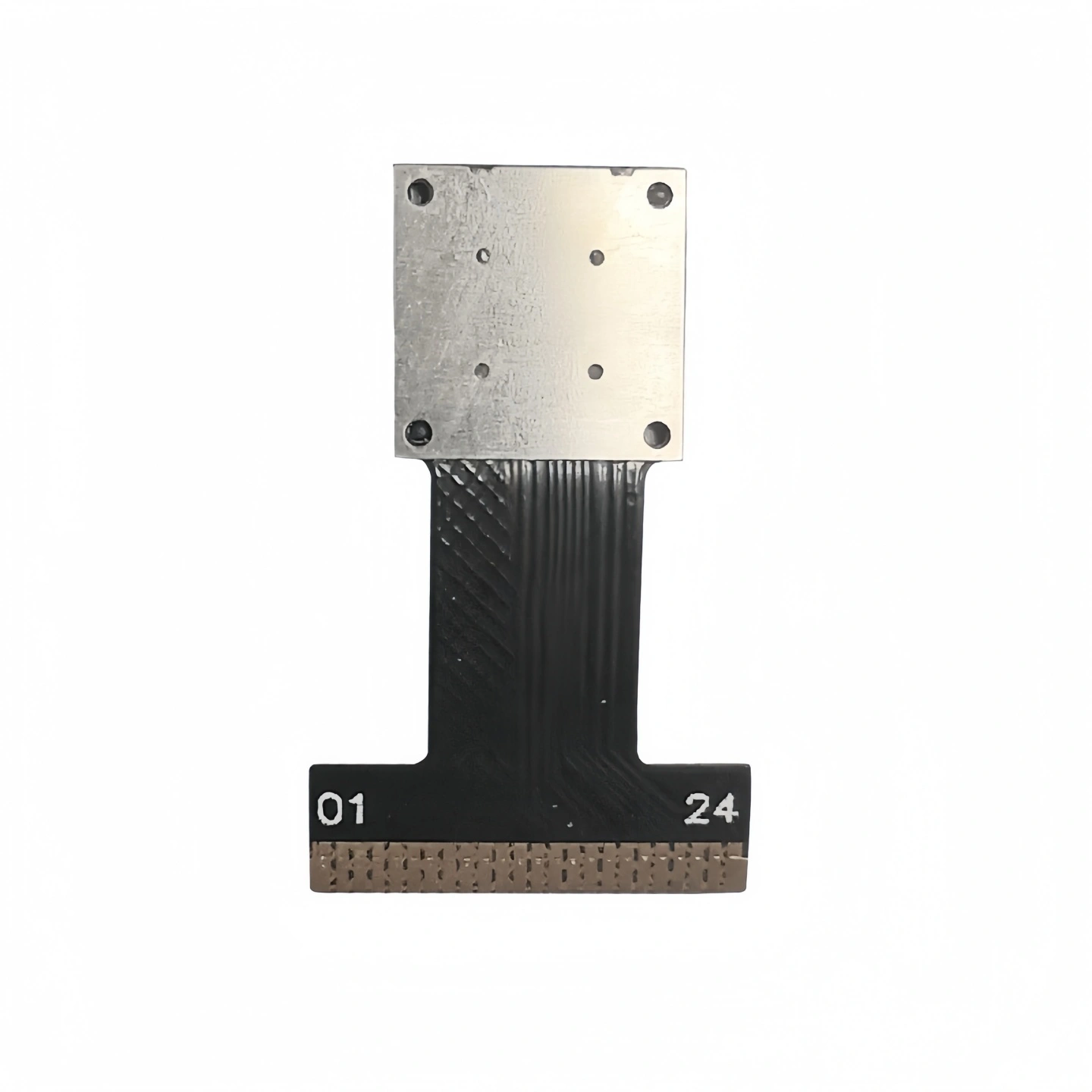

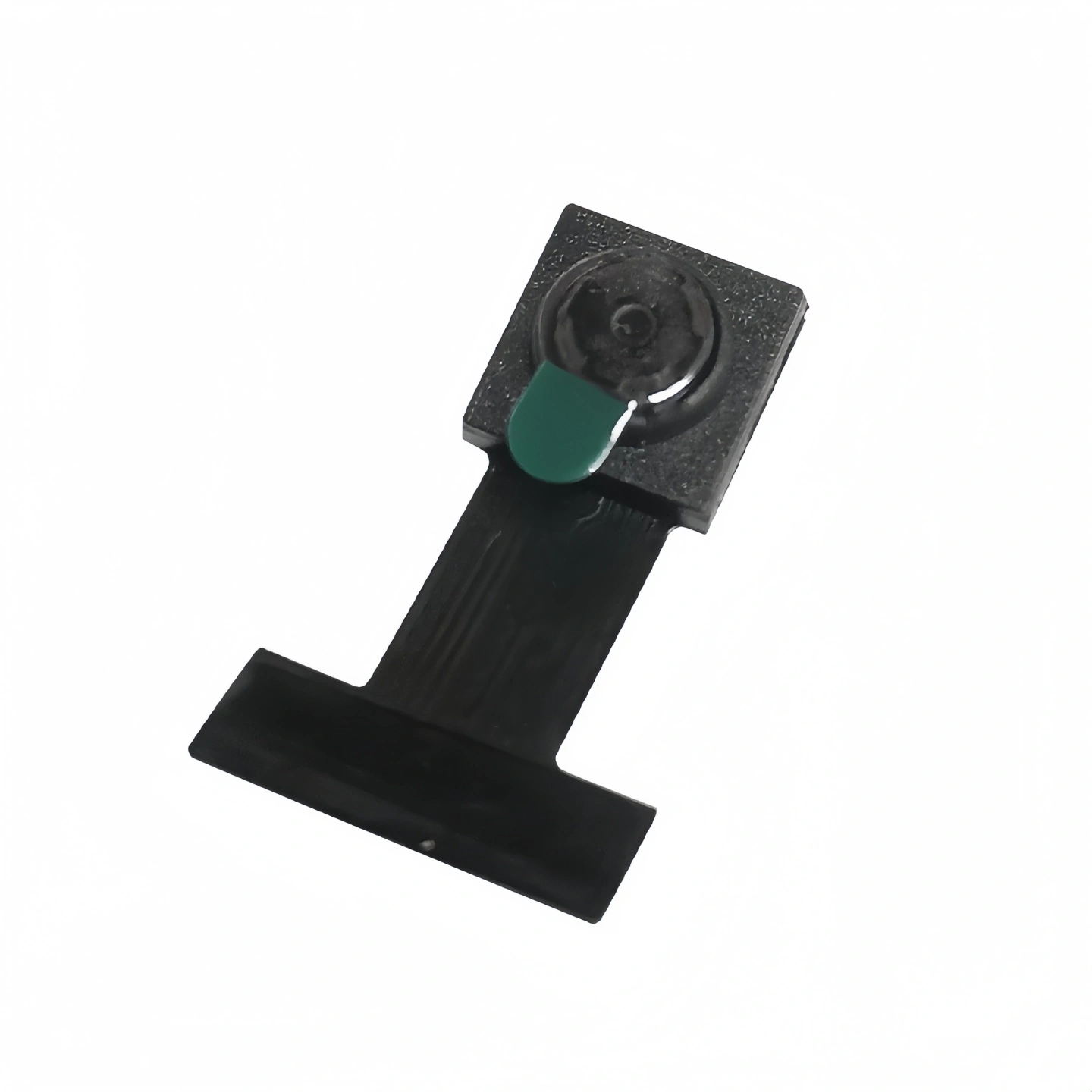

变体一：超短 FPC 直插型
1/6" 靶面直接用 M12 或定制微型镜头座
FPC 总长 21mm，L/T 折弯
适用：φ5mm 以内微型医疗探头、精密仪器盲孔监测

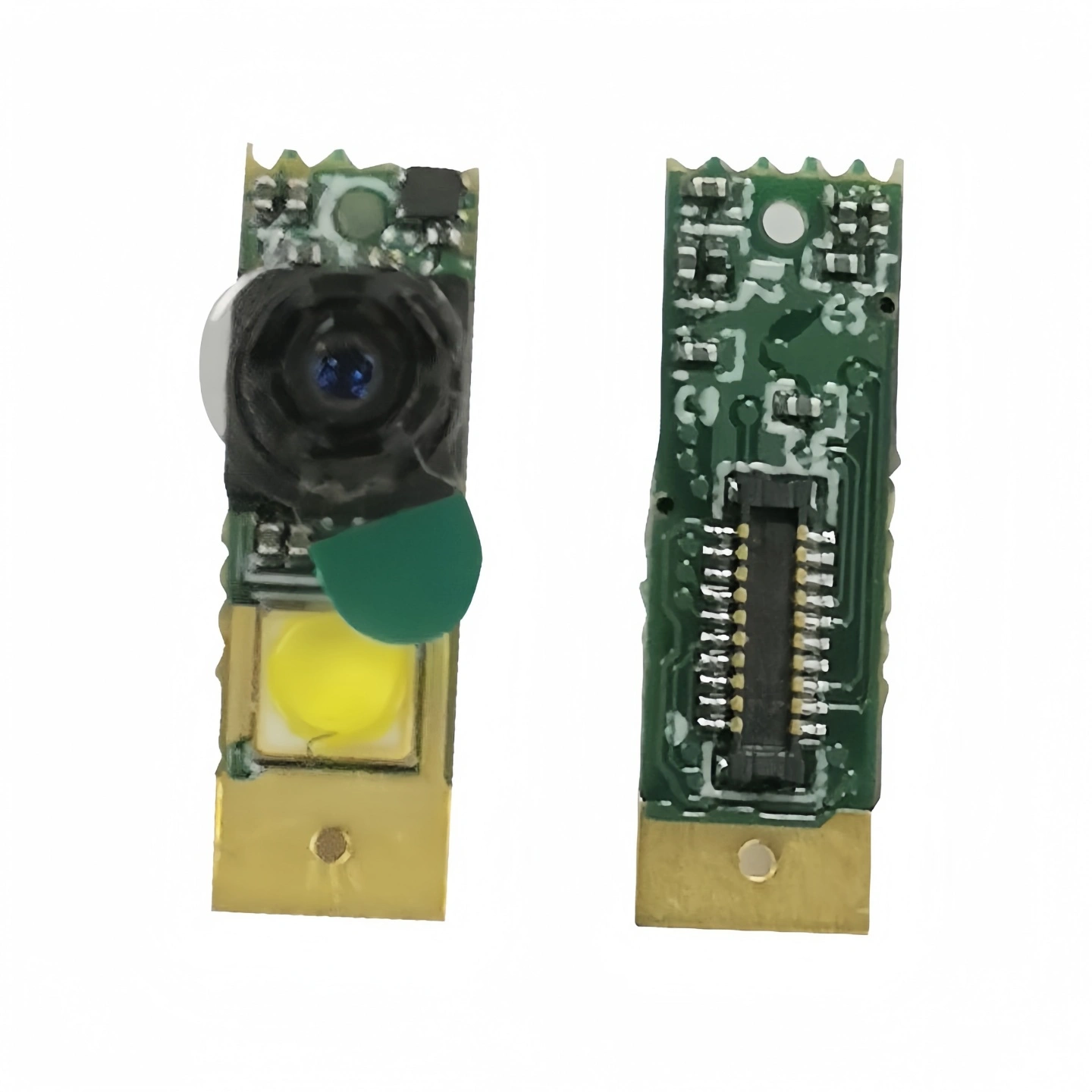

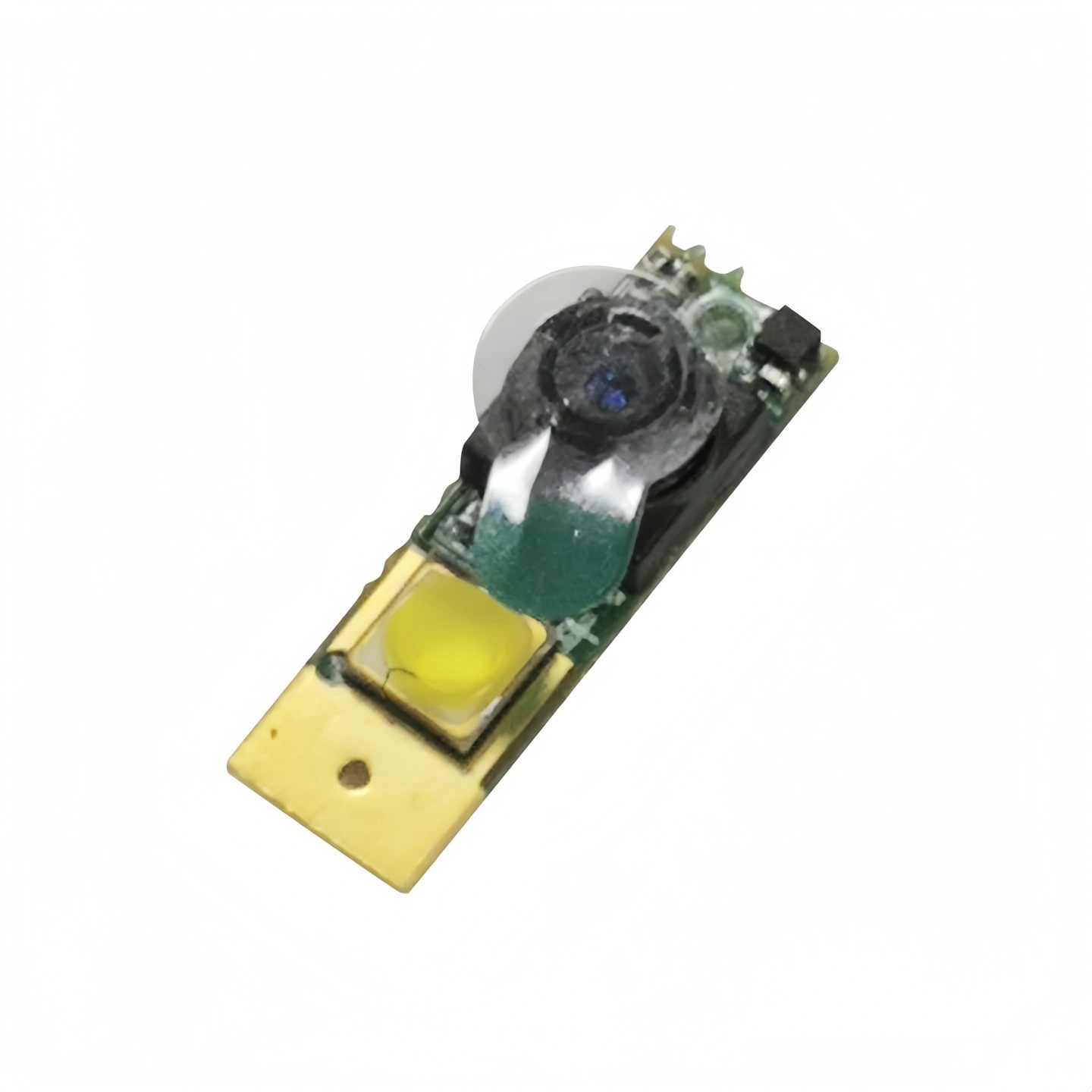

变体二：内窥镜PCBA 一体型
板型 4.5 × 13.6mm，板端可贴 LED 补光驱动
适用：一次性输尿管镜/咽喉镜、工业微孔安防窥视

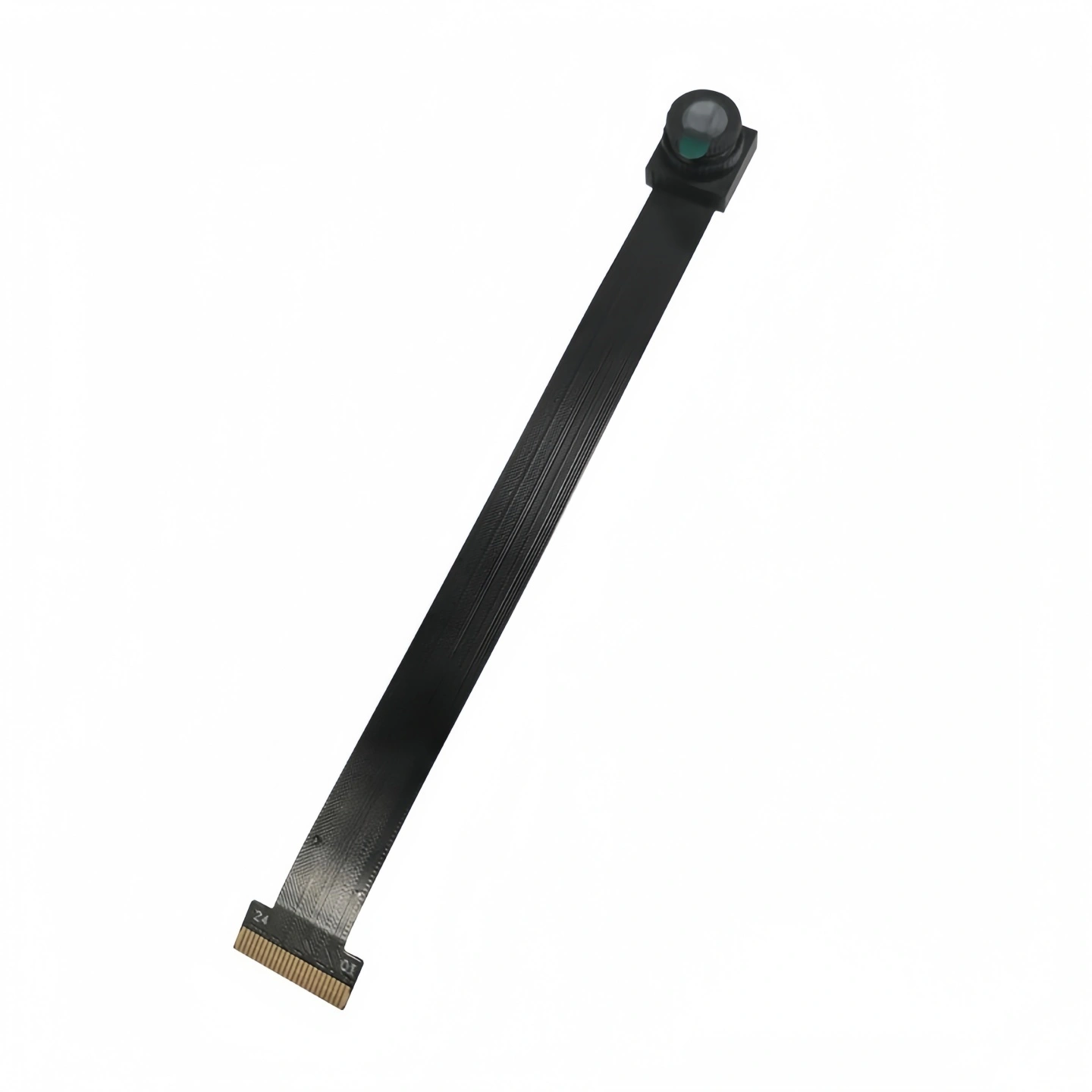

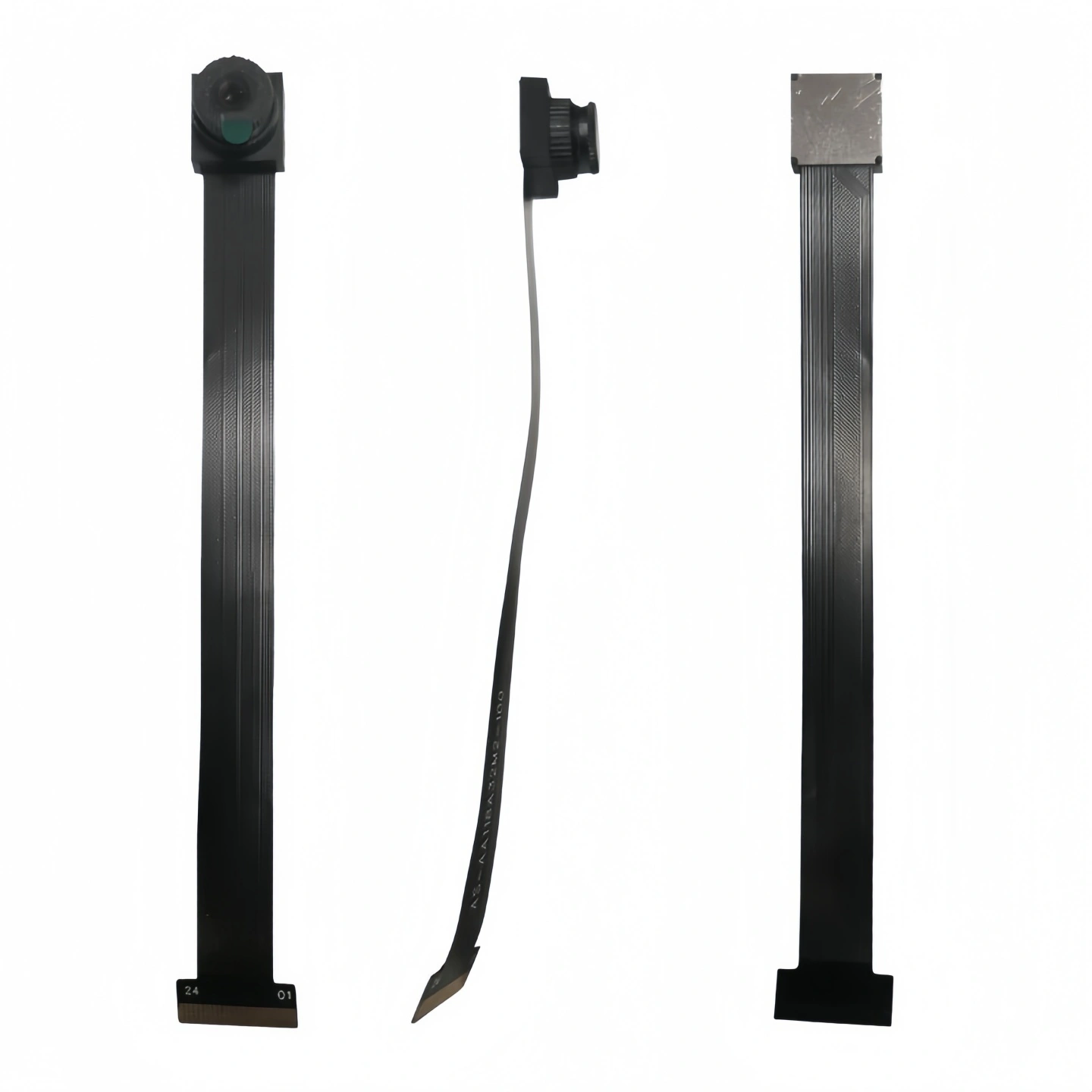

变体三：加长 FPC 定制型
FPC 60mm × 8mm，可深度定制 FOV/焦距（参考 120°/1.17mm 微型透镜）
适用：工业管道内窥、大型设备腔体探伤、长探头深入检测
核心参数表
传感器选型与模组形态对照
📘 相关技术文库（待 sitemap 解析后补全站内 ds-/es-/faq- 双向链接）
适配场景与参考方案
① 医疗微型内窥（输尿管/咽喉/关节镜）
1/6" 靶面 + 4.9mm 模块对角 ，能塞进 φ5mm 以内探头；staggered HDR 应对体内灯光不均；<90mW 功耗对电池或体外供电都友好。局限：RS 卷帘，快速抽动会有果冻，建议算法端加 EIS 或限制推进速度。
② 工业微孔/管道检测
变体三 60mm FPC 可随探头深入，120° 广角版本适合管壁全覆盖扫描；200 万像素够抓焊缝/裂纹/腐蚀点。
③ 安防微孔窥视 / 智能家居
原厂本命场景 ，OV2740 在视频门铃、笔记本前置、AR/VR 也有份额，PDAPPLY 这边的变体一/二也能平移过去。
定制指引
镜头：1/6" 专用微型透镜组，支持 77°/93°/158° 等 FOV 定制（参考医疗模组厂商公开镜头角度 ）
补光：板载白光 LED × N，支持单侧/双侧/环形
接口转换：MIPI → USB（UVC）可用外挂桥片（参考 M2740-01 方案走 USB2.0 UVC ）；MIPI → GMSL/FPD-Link 需解串板
FOV/焦距：1.17mm、1.523mm、1.7mm、1.83mm 等微型透镜可配
PDAPPLY 晟跞® 科技 技术团队提示：技术选型需结合具体产品定义。OV2740 是卷帘快门（非 GS），高速运动场景请先评估果冻风险；医疗内窥类项目建议先拿变体一/二打样。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
