OV2312 全局快门RGB-IR摄像头模组：200万像素MIPI FPC的DMS与工业视觉优选方案
OV2312 是豪威面向舱内监控推出的 车规级 2MP RGB-IR 全局快门 传感器（AEC-Q100 Grade 2），把"日间彩色 + 夜间红外"揉进同一颗 4×4 CFA，配合 90fps@720P 的全局快门捕捉，正好压中 DMS 对"眼球/嘴部微动无拖影 + 昼夜同帧"的刚需。本实列基于 AS-CA218A32M1-74 这颗 OV2312 载体，整机只做 MIPI FPC 一种形态，74mm 基准长度可定制，专攻舱内窄缝（后视镜底座、仪表台、A 柱）与工业手持扫码两类安装场景。
实列概览
传感器：OmniVision OV2312，1/2.9"，3.0µm OmniPixel®3-GS
有效像素：1600 × 1300（200万），RGB-IR 4×4 CFA
快门：全局快门，无运动拖影
输出：10-bit RGB-Ir RAW，2-lane MIPI CSI-2（兼 DVP 并行，模组端只引出 MIPI）
帧率：60fps@1600×1300 / 90fps@720P
板型：FPC（L=74mm 可定制出线方向与长度），M12 镜头接口
典型功耗：190mW@active（sensor 本体），舱内持续运行发热可控

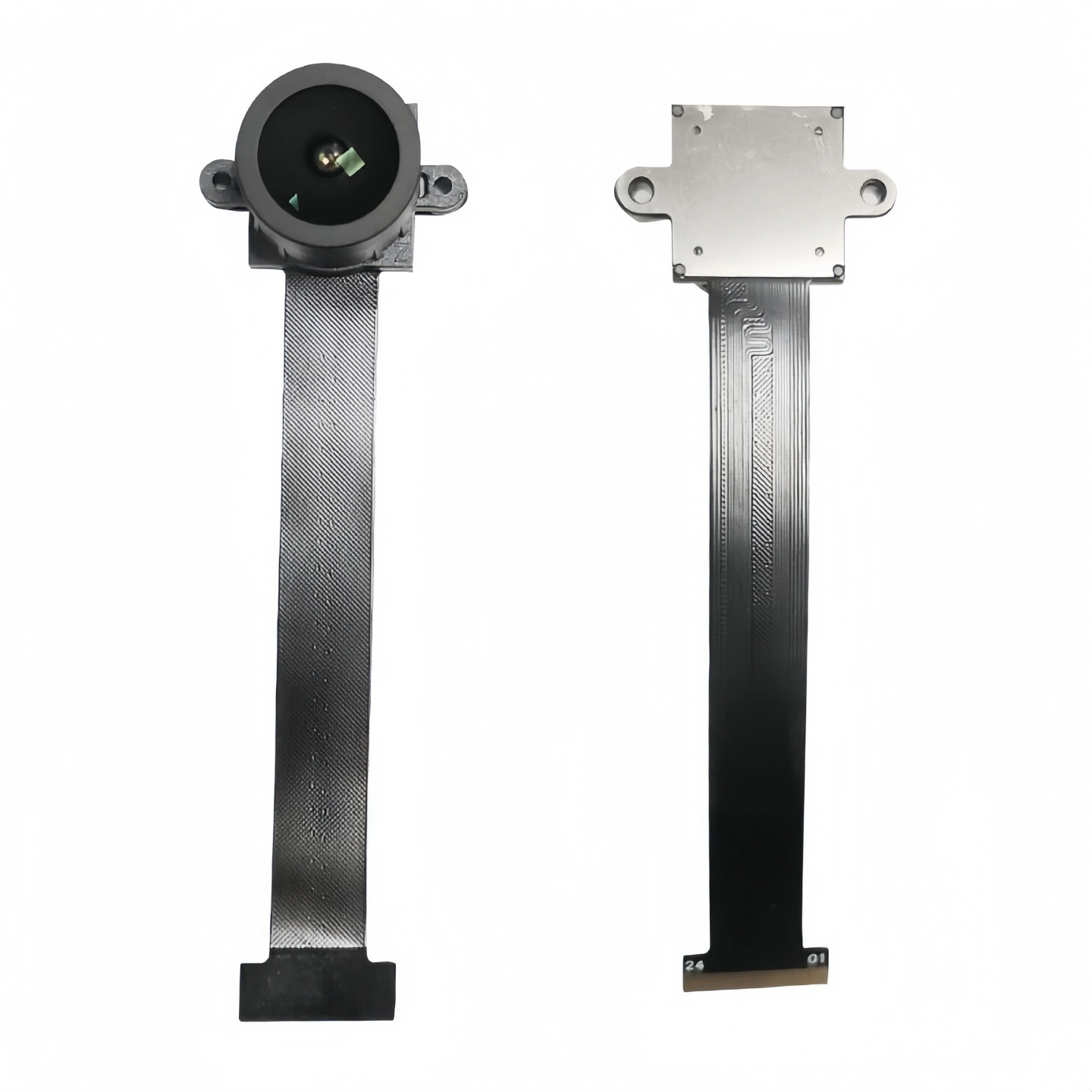

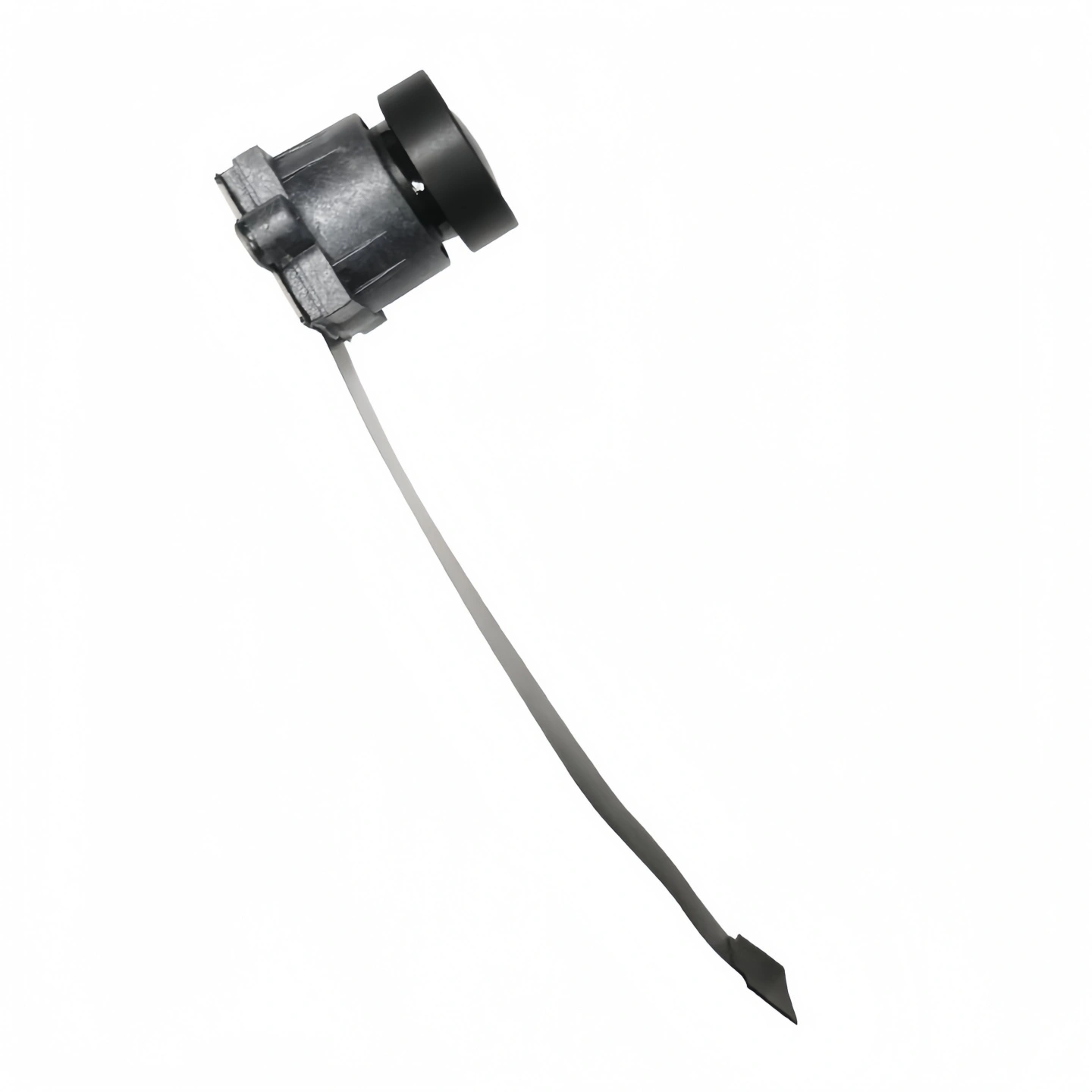

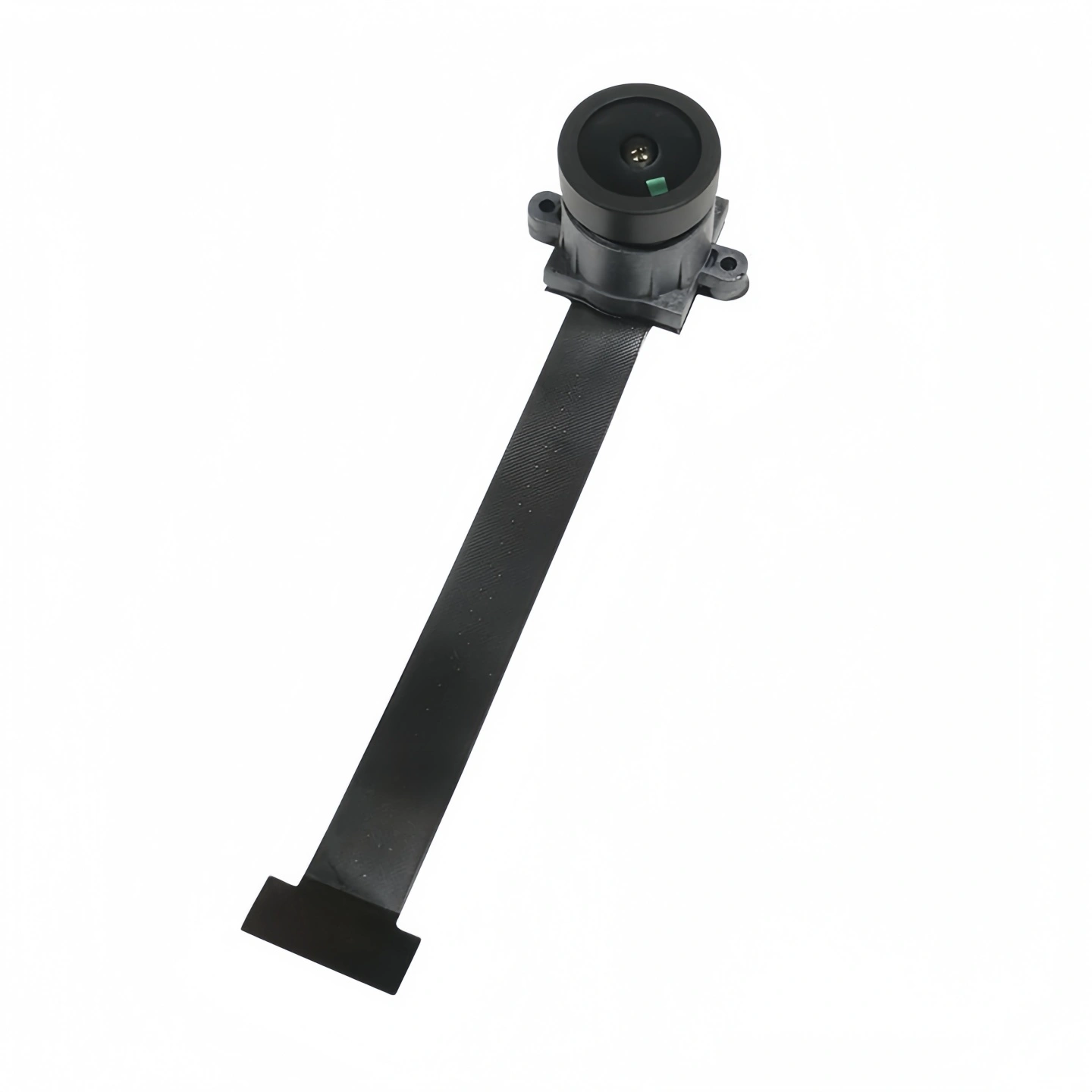

实物图鉴
核心参数表
📘 数据来源：OV2312 Product Brief v1.2，OmniVision；模组型号 AS-CA218A32M1-74 实参参照 DGZX 产品页。
模组形态说明（单形态）
本实列仅提供 MIPI FPC 一种形态，不上硬板——原因是 DMS 与工业手持两类主客户的安装腔体都是窄缝，FPC 出线方向、补强位、长度都得按壳子调，硬板反而没意义。
📘 相关技术文库
OV2312 全局快门图像传感器数据手册深度解读
https://pdapply.com/archives/ov2312 OV2312 摄像头模组方案落地
https://pdapply.com/archives/ov2312-rgb-ir-dms-automotive
适配场景与参考方案
DMS 舱内监控：白天 RGB 走人脸/肤色，夜间 940nm IR 补光抓眼球（OV2312 在 940nm QE 约 14%），全局快门消除头部晃、方向盘转的拖影；sensor 190mW 低耗 + 小 a-CSP 封装（7.2×6.1mm），舱内隐蔽安装与持续运行发热都压得住。
工业动态扫码：90fps@720P 全局快门定格传送带，RGB-IR 在红黑条码、反光膜上比纯 mono GS 多一层色彩判据，误读率优于 mono。
VR/AR / 视频会议近眼：RGB-IR 单摄同时扛"人像 + 红外结构光/ToF 辅助"双路，省一颗 cam 的位置与 BOM。
定制指引
光学：M12 镜头 FOV、焦距、CRA（OV2312 本体 CRA=15° linear）按 DMS 安装高度配；滤片可做 IR-cut 昼/夜切换，或固定双带通（650nm RGB + 850/940nm IR）走常开 RGB-IR。
FPC 结构：74mm 基准可按壳裁；出线方向、补强区（Sensor 区/连接器区）、阻抗 100Ω 差分（MIPI 2-lane）按主控 EVB 对齐。
接口：2-lane MIPI 走 800Mbps/lane 左右即可扛 60fps@2MP RAW10，主控侧 ISP 需能吃 RGB-IR 4×4 pattern（demosaic 分离 RGB / IR 两路）。
资料索取：OV2312 init script、RGB-IR 分离参考、MIPI 时序、940nm 响应曲线 → tech@pdapply.cn。
