OS04C10 400万像素HDR摄像头模组深度解析：MIPI接口与240fps高帧率的多场景适配方案
实列概览
本系列模组实列基于豪威科技（OmniVision）OS04C10 1/3英寸 400万像素 CMOS图像传感器。该传感器凭借其卓越的HDR性能与高达240fps的极速帧率，专为严苛的动态视觉场景而生。
与传统的按单一SKU罗列不同，本次实列摒弃了冗长的模组型号枚举，聚焦于物理接口形态与机械尺寸两大核心硬件选型维度。我们展示了同一颗OS04C10传感器在不同工程需求下的四种典型衍生形态：标准硬板直插型、46mm短排线型、红外夜视型及65mm双目无畸变型。无论您的设备受限于狭小空间、需要避让复杂内部结构，还是追求极致的无畸变识别，本系列模组均提供了标准化的硬件基础与灵活的定制化接口。
实物图鉴

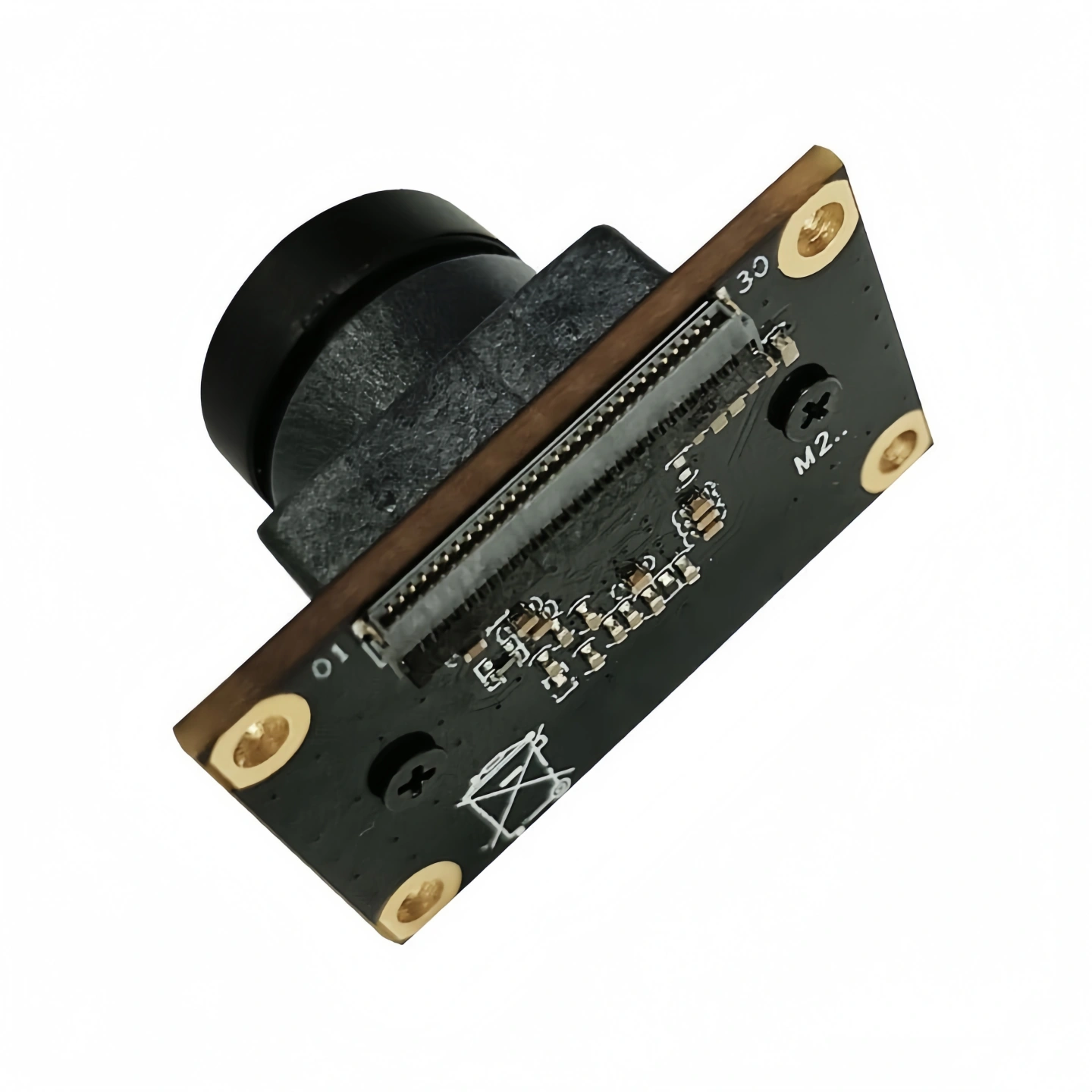

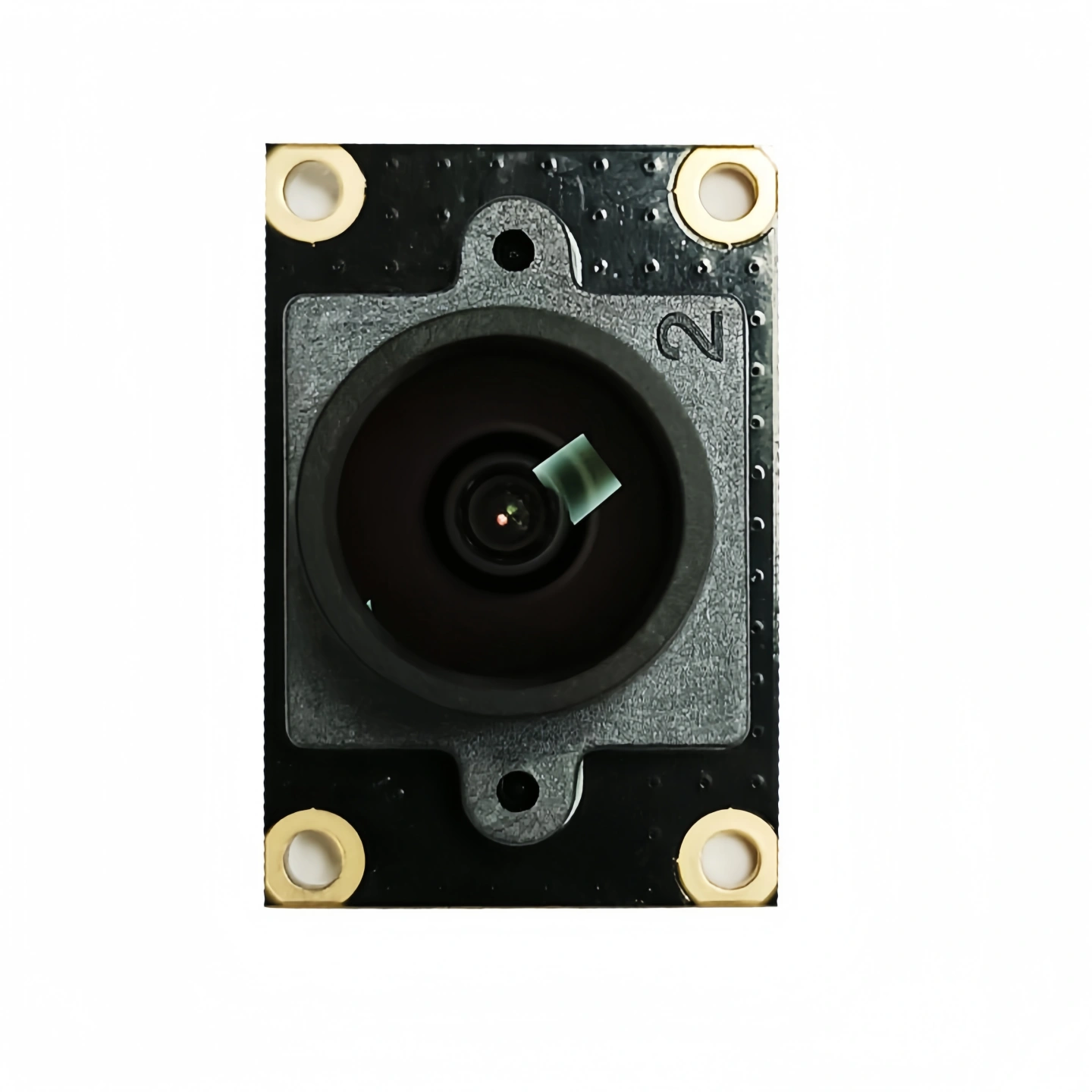

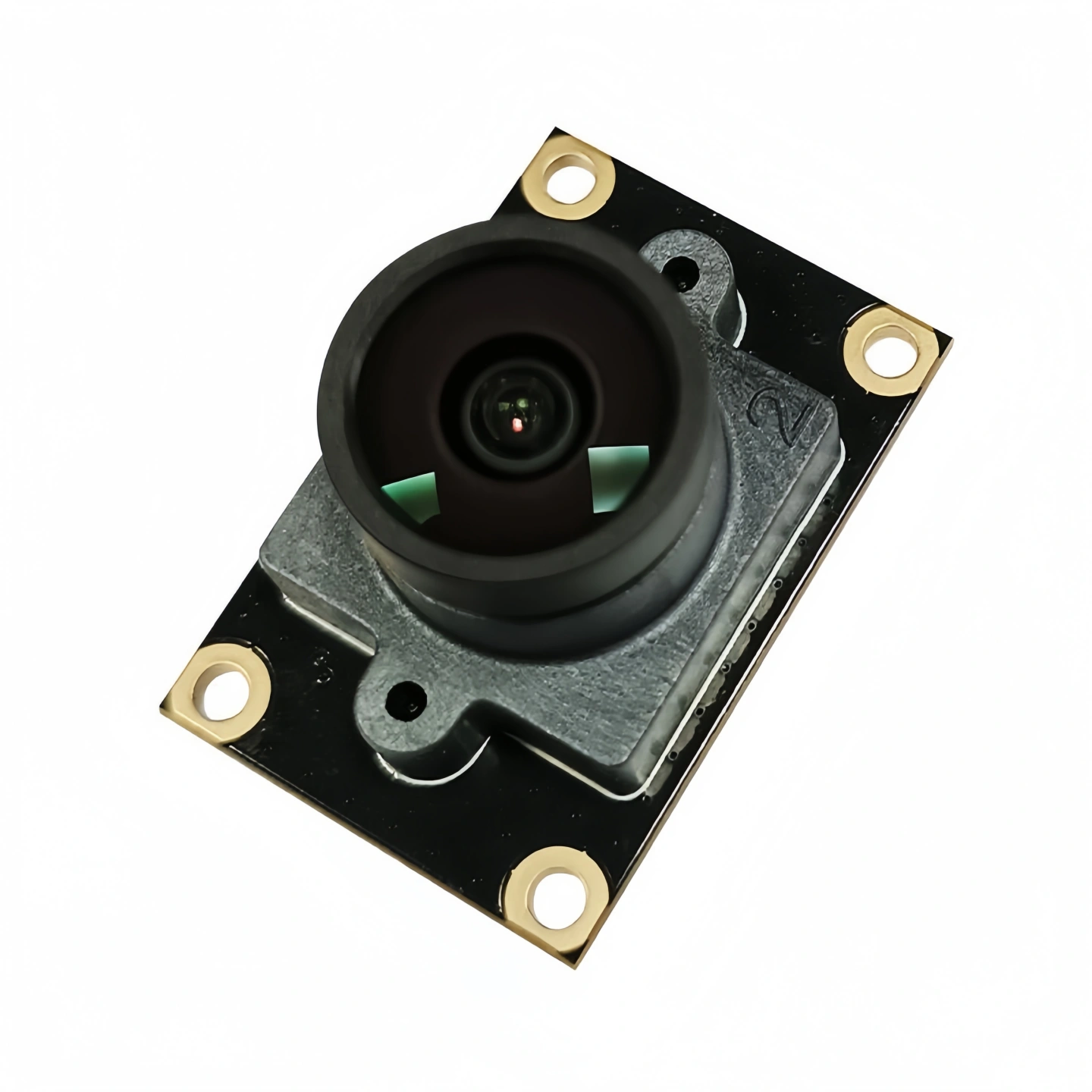

形态A：标准硬板型 (30 * 20mm)
采用30mm x 20mm标准黑色PCB硬板，四角配备M2标准安装孔。镜头底座带有金属加固环，结构稳定。适用于行车记录仪、执法仪等对空间有硬性限制但无需内部走线的紧凑型终端。

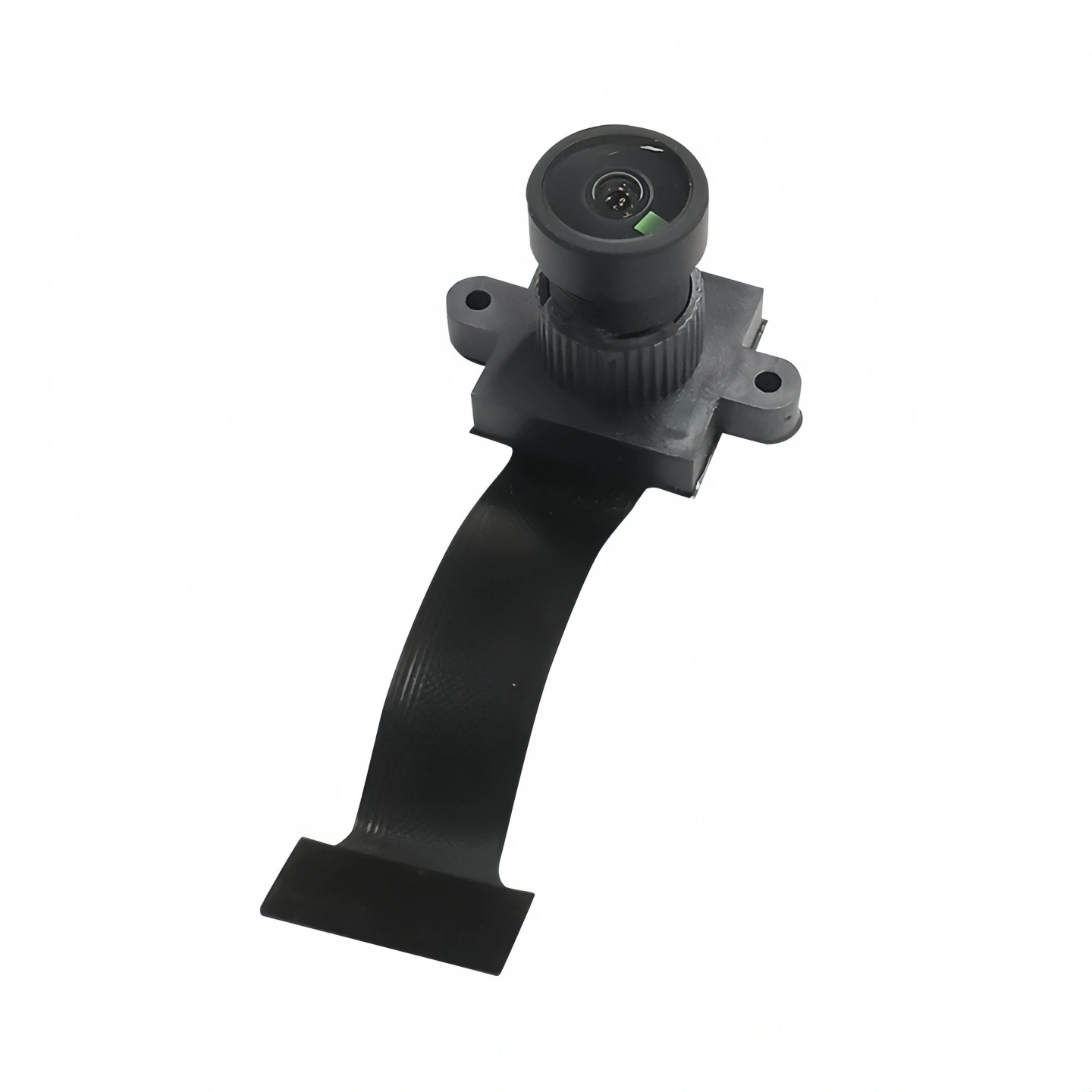

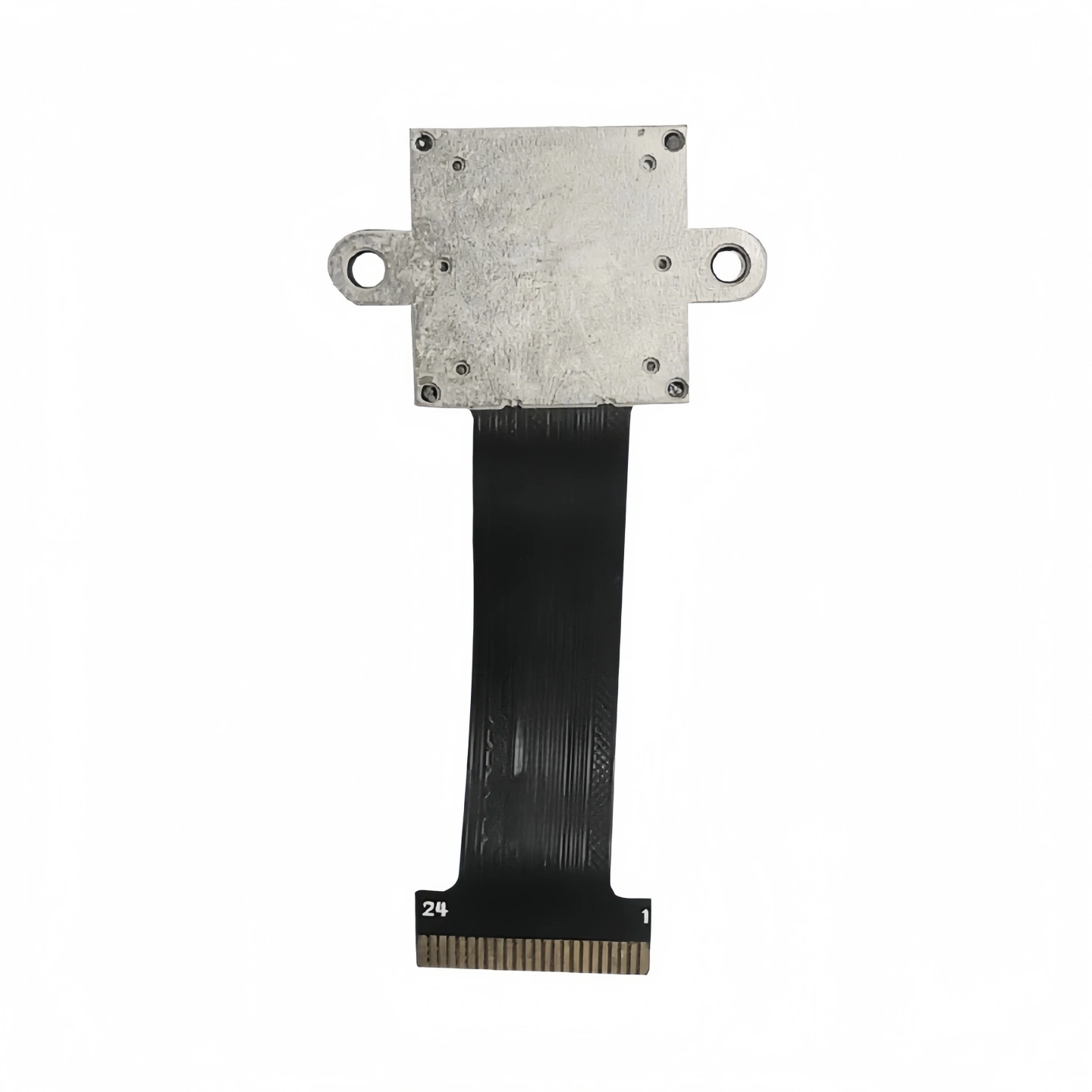

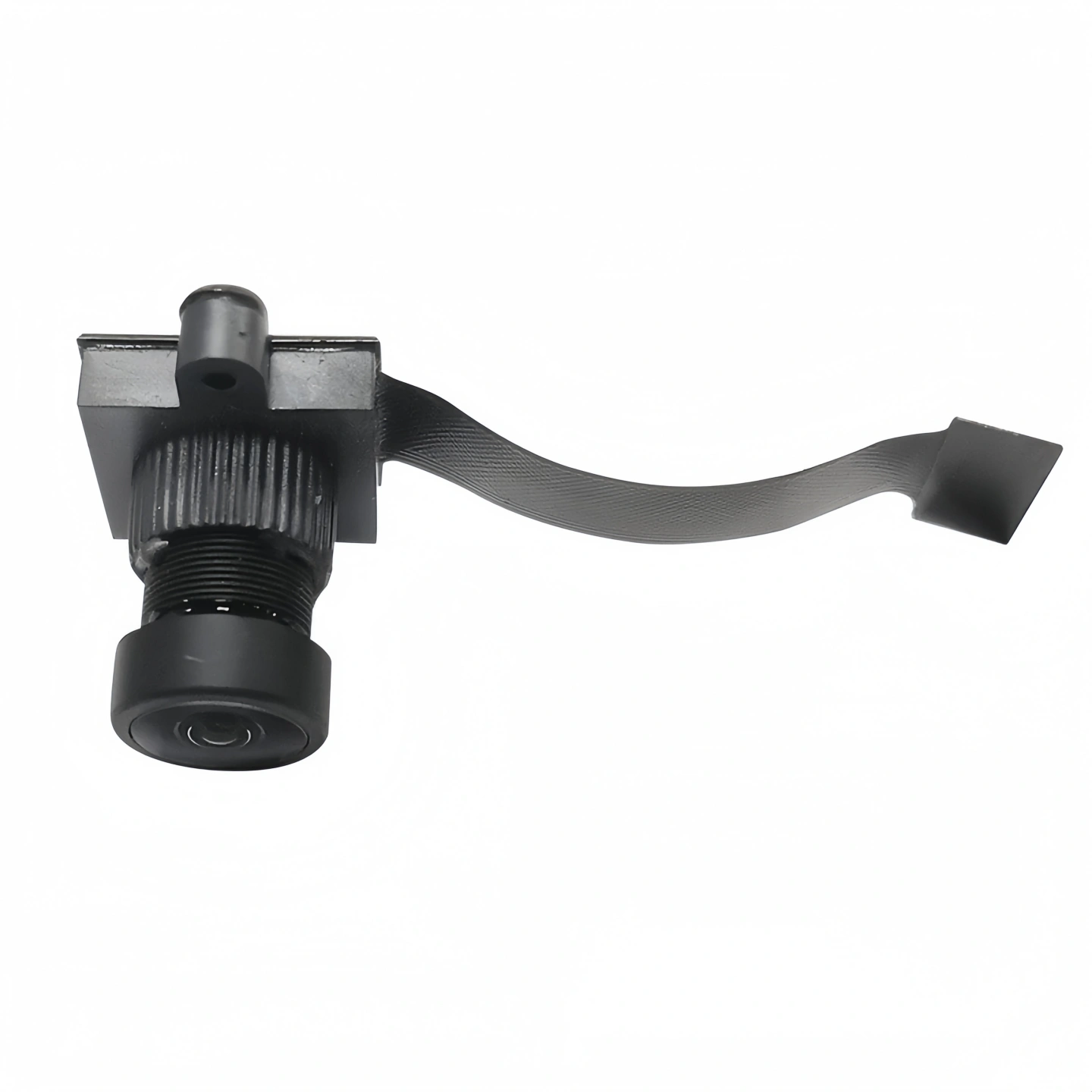

形态B：46mm短排线型 (FPC)
模组主体集成于主板端，通过46mm长度的柔性排线（FPC）引出镜头组件。有效解决了设备内部镜头位置受限或需要避开热源/遮挡物时的布线难题，适用于物联网设备、扫地机器人及小型运动相机。

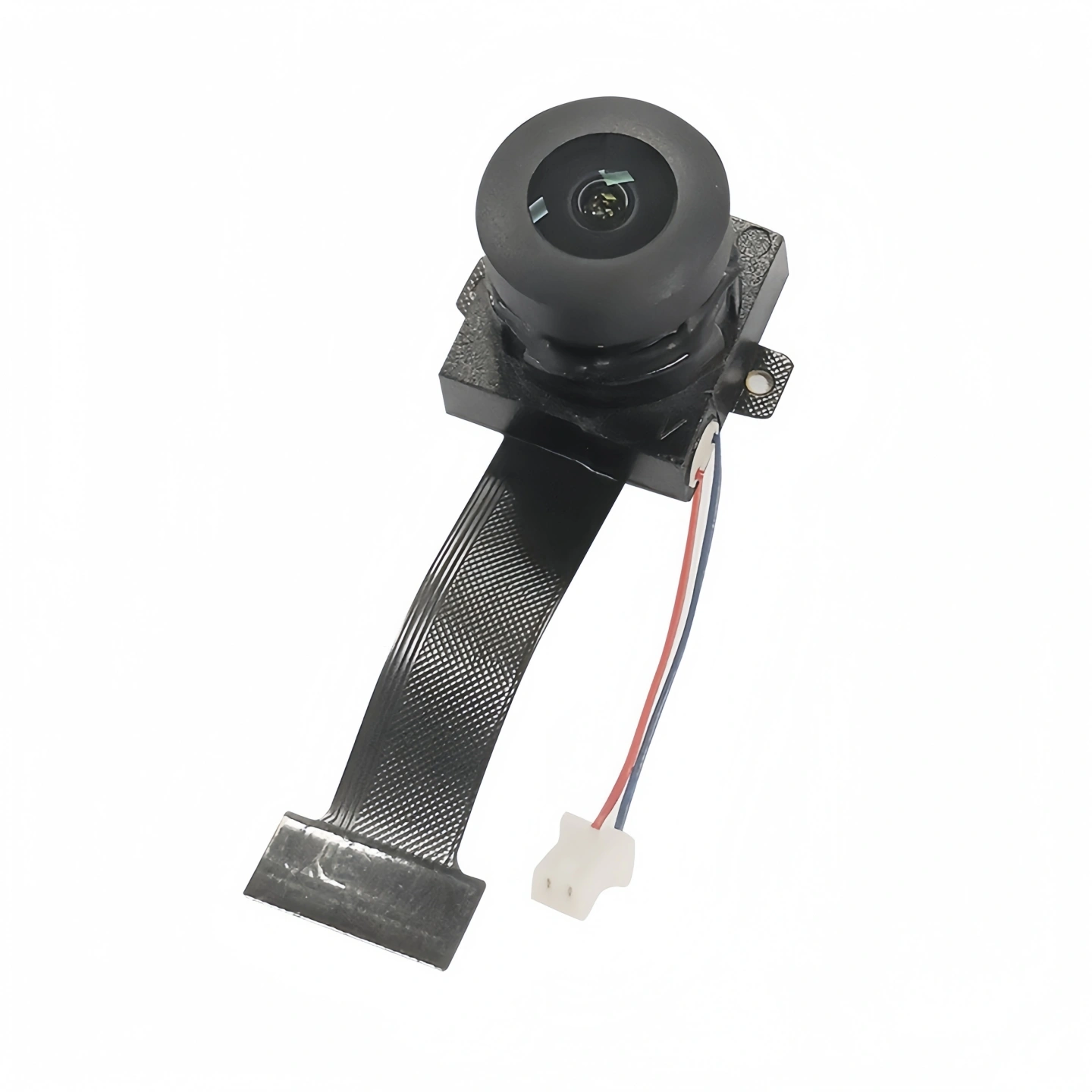

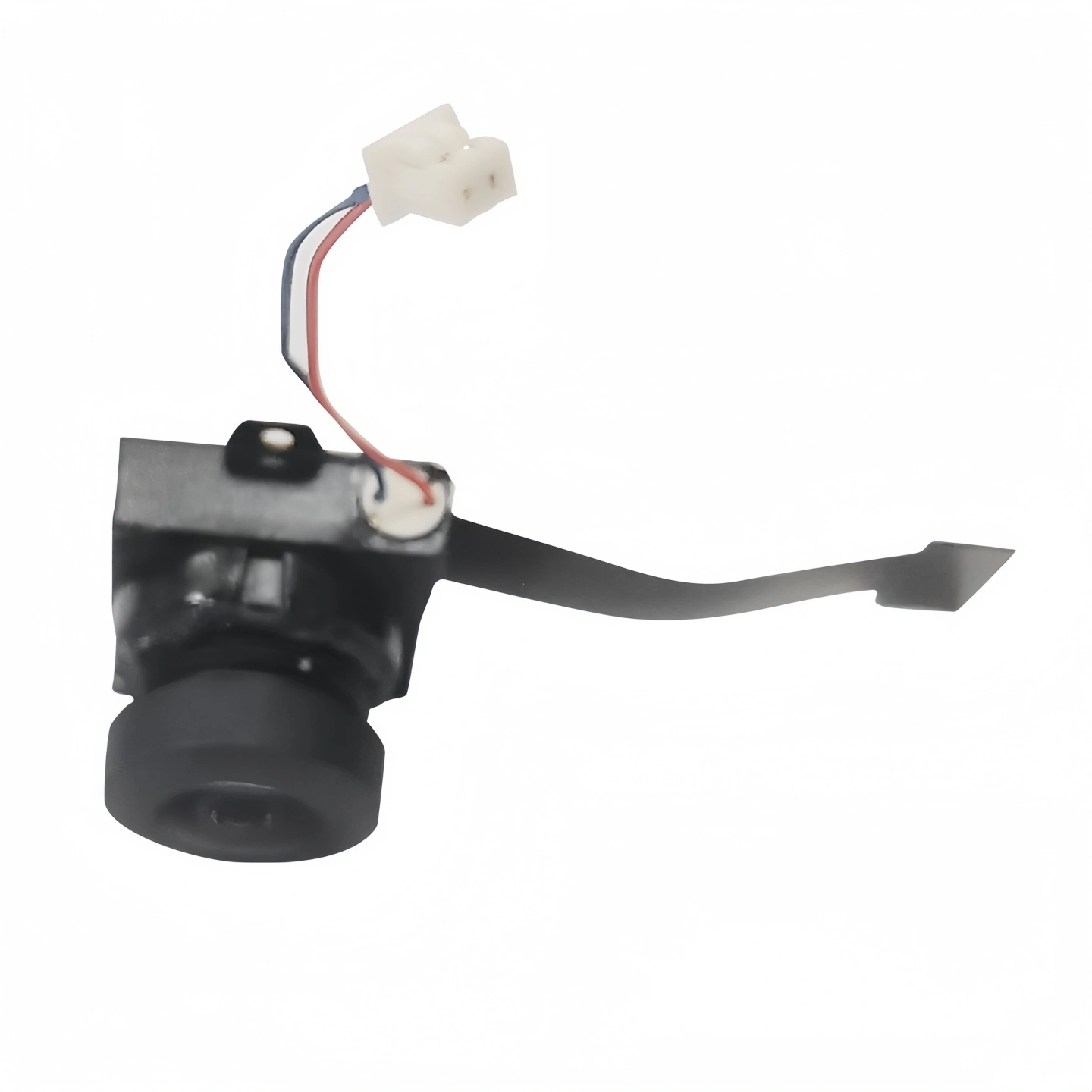

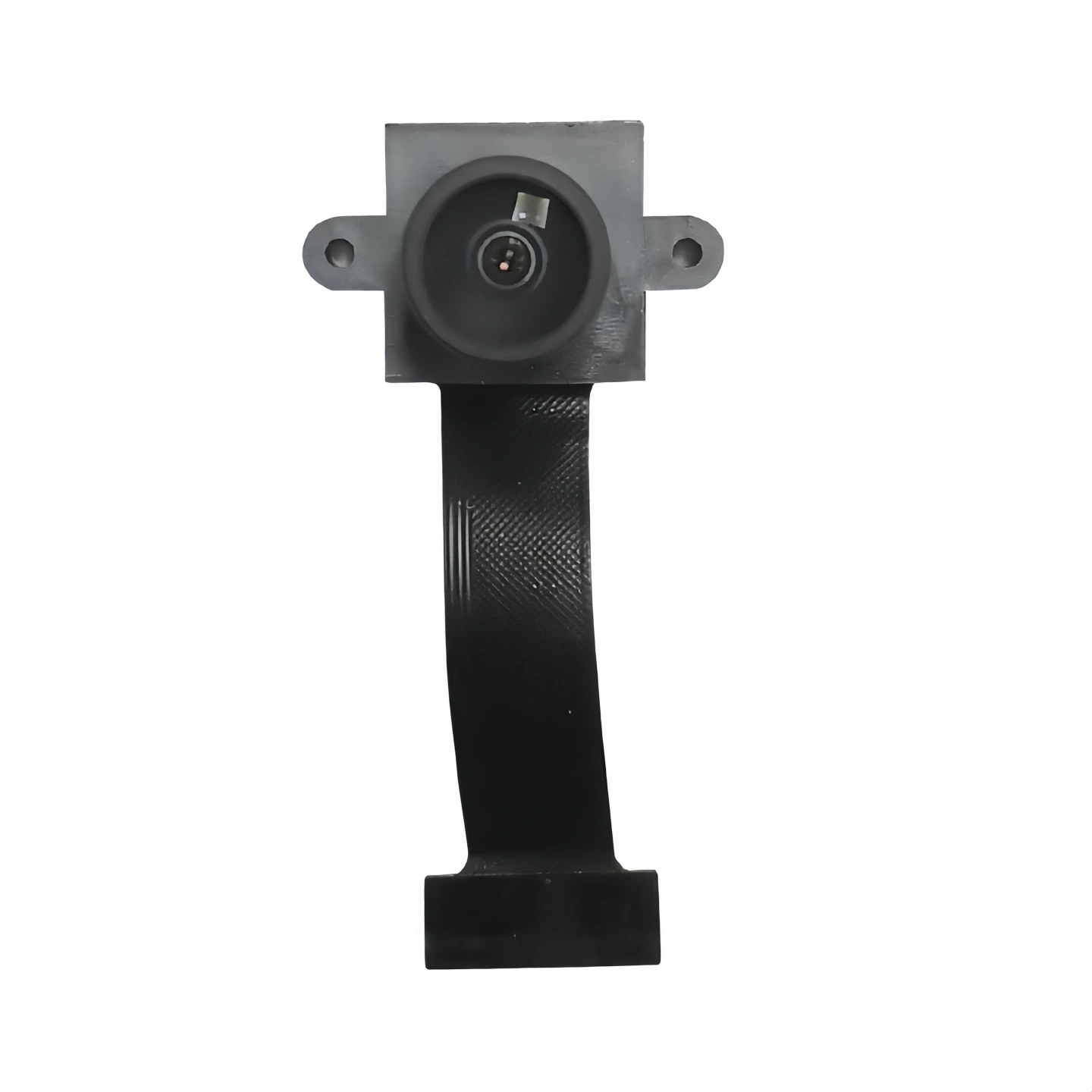

形态C：红外夜视型 (带IR-CUT)
在标准短排线形态基础上，镜头底部集成了IR-CUT滤光片切换马达及红外补光灯接口。传感器原生支持Nyxel®近红外增强技术，配合IR-CUT可实现全天候1080P@60fps及720P@240fps的卓越夜视与高速抓拍能力。

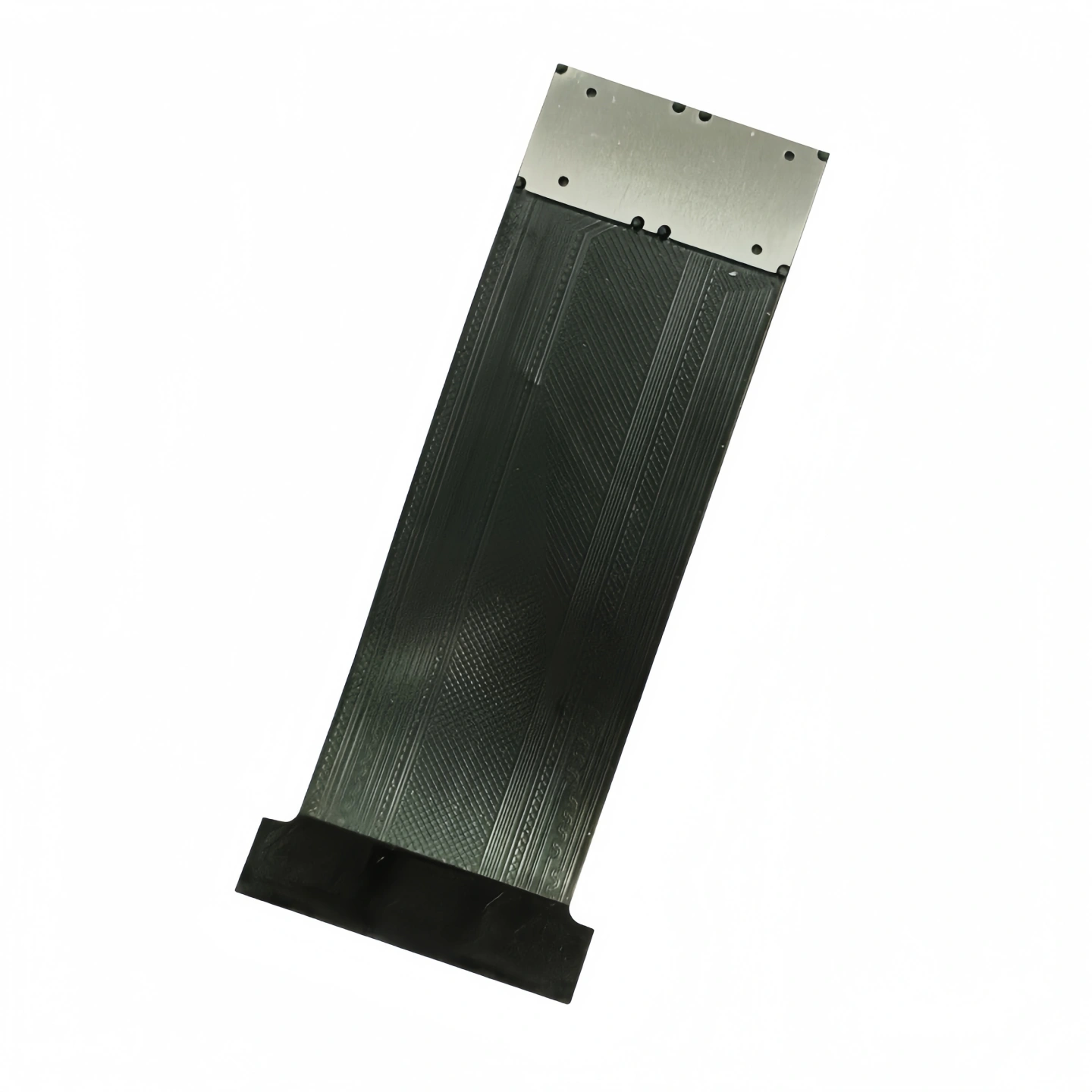

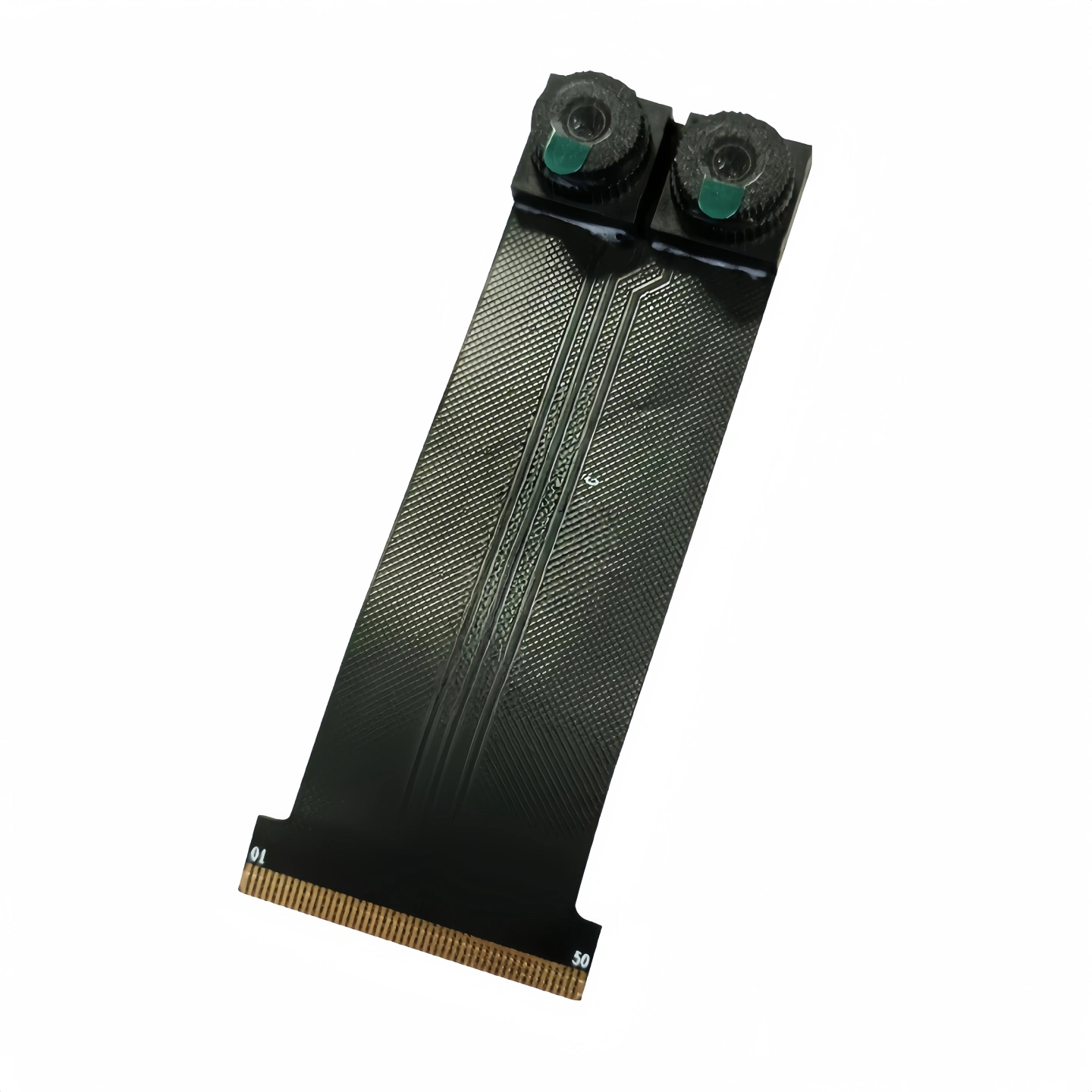

形态D：65mm双目无畸变型 (50pin FPC)
采用65mm长条形双传感器并列排布（50pin高密FPC），专为立体视觉设计。双路MIPI信号输出，完美适配3D人脸识别、活体检测及ADAS避障系统，彻底消除广角镜头带来的边缘畸变。
核心参数表
传感器选型与模组形态对照
基于同一颗OS04C10传感器，不同的物理载体与接口形式决定了其最终落地的应用场景。以下是详细的形态对照分析：
适配场景与参考方案
安防监控与物联网 (IPC/IoT)：
利用OS04C10的120dB高动态范围，在逆光环境下（如窗户边的人脸）依然能看清暗部细节。推荐选用短排线型或红外夜视型，配合ON Semi或思特威的主控ISP方案，可实现极佳的低码率高清画质。
车载电子与ADAS：
针对快速移动的车辆或行人，720P下240fps的超高速抓拍能力是核心卖点。推荐选用双目无畸变型，通过立体匹配算法实现精准的舱内人数统计与疲劳驾驶监测。
运动相机与无人机：
对重量和体积极度敏感。推荐选用标准硬板型，利用其极小的封装尺寸，将模组重量降至最低，满足飞行器对动平衡的要求。
定制指引
PDAPPLY 晟跞®科技提供的 OS04C10 模组系列支持深度的光学与电气定制：
焦距与视场角 (FOV)：支持 60° / 90° / 120° / 150° / 170° 等多种 M12/FPC 接口镜头定制。
接口协议转换：若主控端无MIPI接口，可定制搭载 ISP芯片的USB 2.0/3.0免驱模组。
特殊功能叠加：可增加 EIS 硬件防抖支架设计或 940nm 环形无光红外灯板集成。
如需获取针对您主控平台的 MIPI RAW 格式调试参数表 或 定制光学方案，欢迎联系 PDAPPLY 技术团队：tech@pdapply.cn。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
