项目概述：为门禁与3D打印优化的专用视觉模组

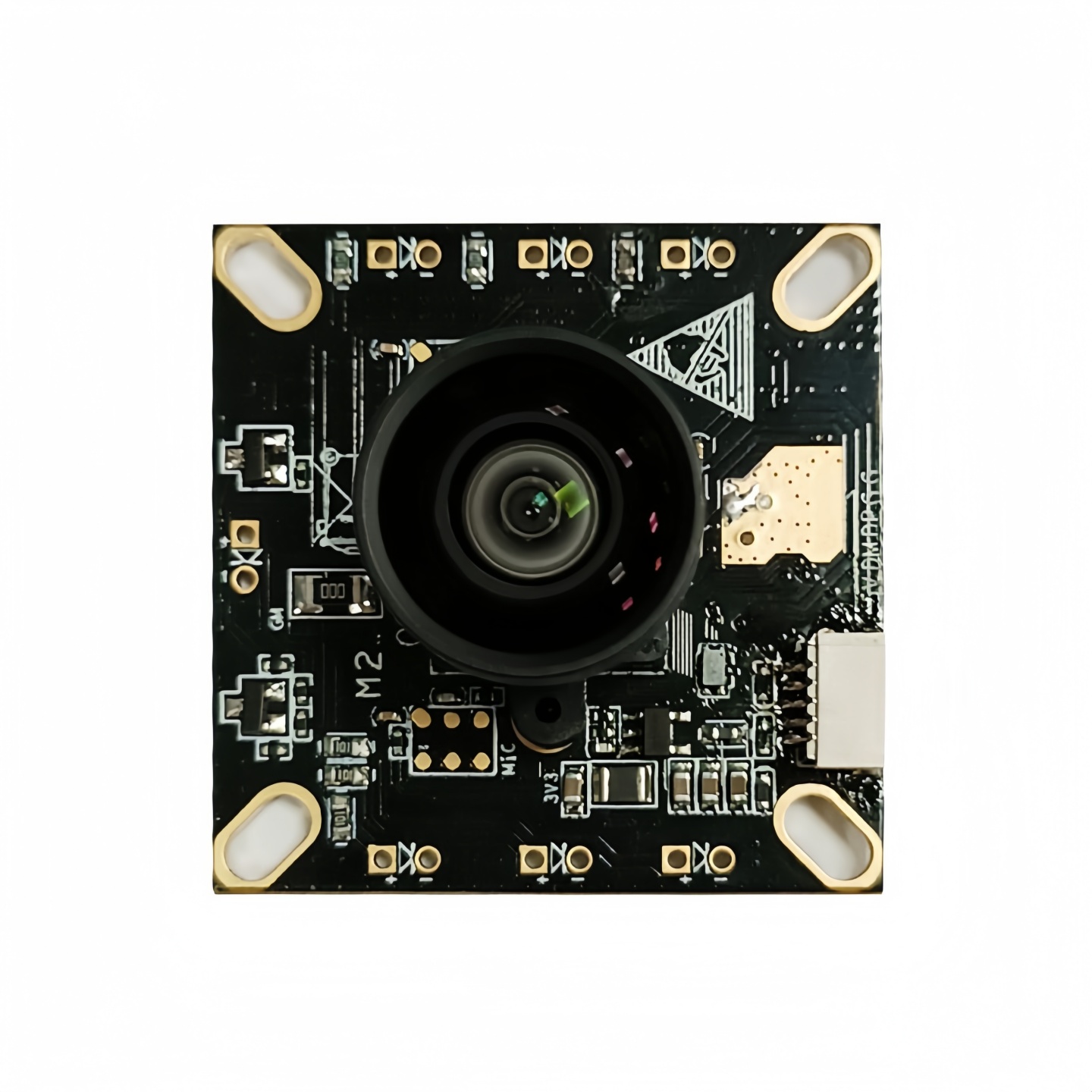

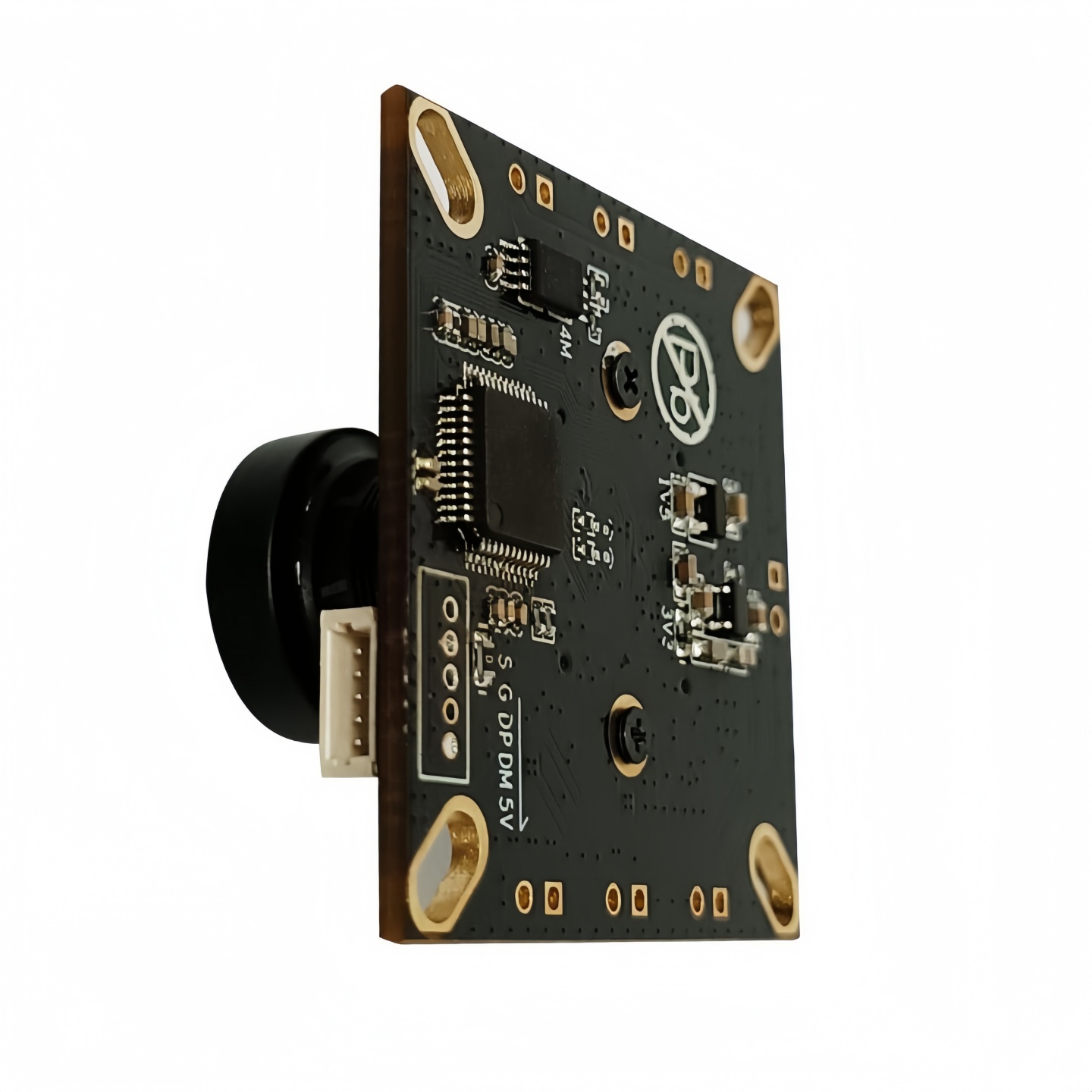

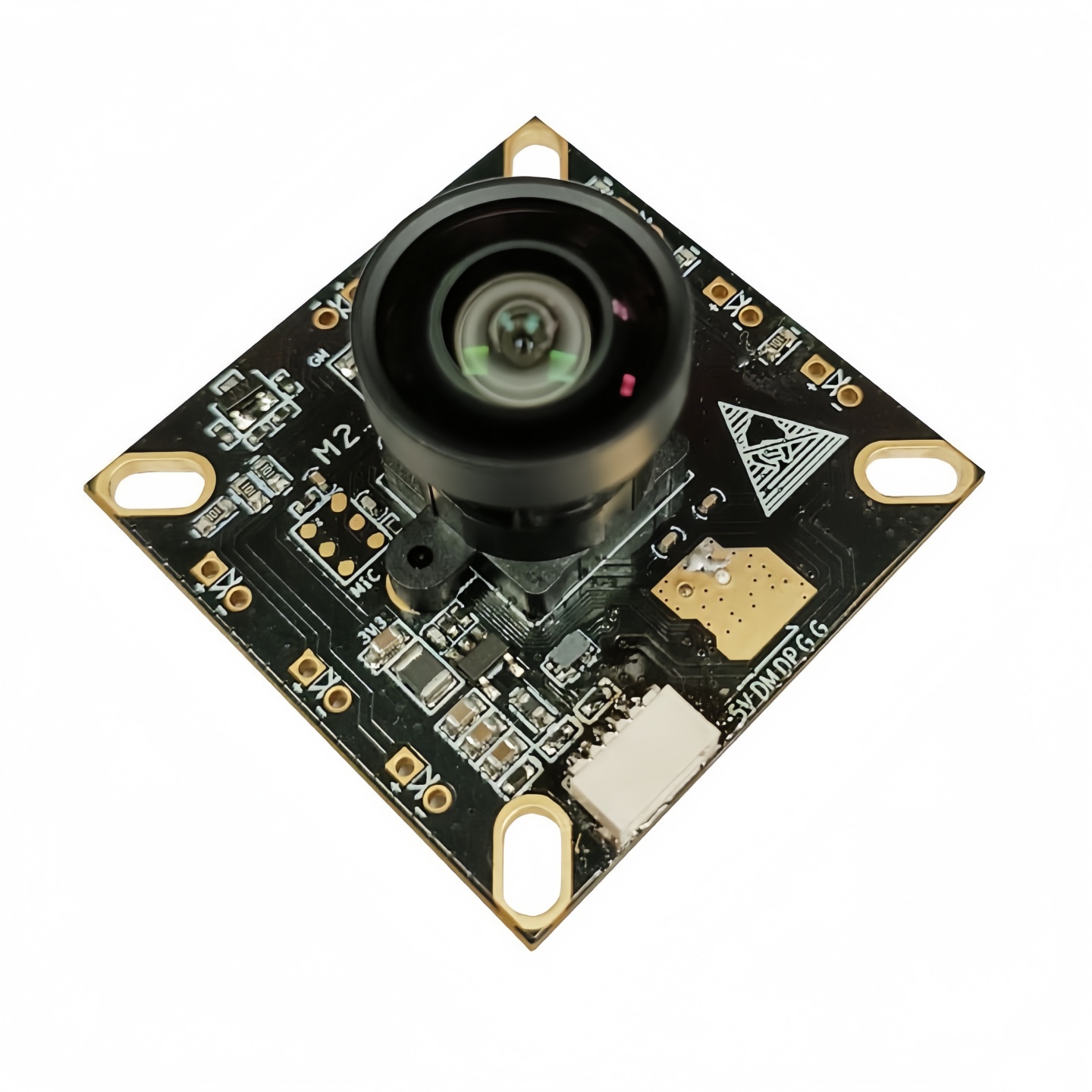

本项目为门禁设备商与3D打印制造商定制开发的OV2710 USB摄像头模组，基于1/2.7英寸CMOS图像传感器，实现200万像素（1920×1080）高清成像与30fps流畅视频采集。模组采用38mm×38mm紧凑型PCB设计，支持USB 2.0 UVC免驱协议与MJPEG/YUY2双输出格式，并集成红外夜视增强功能（照度低至0.05Lux）。其即插即用特性与自适应低光成像能力，为门禁人脸识别、3D打印过程监控等场景提供稳定可靠的高清视觉支持 。
核心技术方案：低照度环境下的高清采集与兼容性
定制化设计亮点：
门禁场景专用优化：针对逆光门厅环境，启用自动曝光补偿（AEC） 与宽动态调节，确保背光环境下人脸不黑；支持外接IR-CUT切换机构（预留2P-1.25mm接口），日夜模式自动过渡 。
3D打印过程监控适配：通过高帧率MJPEG编码（支持120fps@VGA）捕捉打印头高速运动细节；手动对焦镜头（可选3.6mm/6mm）确保近焦条件下模型层纹清晰 。
长效稳定供电：采用USB总线供电（5V/150-220mA），功耗＜1.1W，避免外接电源复杂化；工作温度覆盖0-60℃，适应3D打印机长期运行环境 。
典型应用案例解析
案例一：智能门禁人脸识别系统
需求：社区门禁需在夜间微光环境下实现快速人脸识别，且需兼容现有门禁主机（无专用驱动）。
解决方案：
采用OV2710模组，利用其0.01Lux低照度特性直接输出可用图像；
通过UVC免驱协议直连门禁主机，门禁系统通过V4L2（Linux）或DirectShow（Windows）通用接口获取视频流；
启用MJPEG编码（1920×1080@30fps），在有限带宽下传输高清视频，供人脸识别算法使用。
成果：模组在0.05Lux照度下仍输出清晰人脸图像，识别率提升至96%；免驱特性降低门禁主机适配成本 。
案例二：3D打印机远程监控与延时摄影
需求：工业级3D打印机需远程监控打印过程，并生成延时摄影视频用于质量追溯。
解决方案：
模组固定于打印机框架，选用6mm定焦镜头清晰捕捉打印平台细节；
利用MJPEG高压缩比特性（相同画质下码流比H.264低30%），减少远程传输延迟；
通过软件触发定时抓拍（如每10秒一帧），后期合成延时视频。
成果：用户可通过手机APP实时查看打印进度；延时视频清晰展示模型分层堆积过程，便于工艺优化 。
定制支持与集成指南
硬件定制选项：
镜头选配：支持2.8mm（广角）、3.6mm（标准）、6mm（长焦）定焦镜头，或2.8-12mm变焦镜头 。
接口扩展：预留I2C/ UART接口，支持外接温湿度传感器或补光灯控制器 。
软件适配支持：
提供Linux/V4L2驱动示例及Windows DirectShow配置指南；
支持OpenCV/Python二次开发，提供人脸检测、运动检测算法参考代码 。
可靠性保障：
模组通过72小时高低温循环测试（0-60℃）及8000次插拔耐久测试 。
扩展应用场景
视频会议系统：1080P高清画质提升远程沟通体验，UVC免驱即插即用 。
工业视觉检测：高帧率特性（如VGA@120fps）适合高速运动部件检测 。
智能零售终端：38mm×38mm紧凑尺寸适配自助售货机、广告机内部空间
