一、传感器核心概览
索尼IMX214是索尼公司开发的第二代Exmor RS for Mobile系列堆栈式CMOS图像传感器，主要应用于智能手机摄像头领域。其有效像素约1313万，传感器尺寸为1/3.06英寸。作为业内第一款支持全片1300万像素每秒30帧高动态范围（HDR）输出的传感器，IMX214首次搭载分区高动态范围曝光（SME-HDR）技术，可实现硬件级HDR处理。它也被应用于双目视觉智能平台及USB人脸识别摄像机等场景。
-
核心优势：硬件级HDR输出，能在拍照和摄像模式下实现高质量的高动态范围成像；优秀的低照度性能，得益于其背照式像素改善技术。
-
主要应用：广泛应用于高端网络摄像机、执法记录仪、工业检测相机、车牌识别系统及无人机云台等产品。
二、关键参数详解
我们为您提炼了IMX214数据手册中最受关注的几大核心参数：
-
光学尺寸： 1/3.06英寸。
-
有效像素： 约1313万像素 (4208H × 3120V)。
-
像素尺寸： 1.12 µm × 1.12 µm。
-
最大帧率： 支持4K (3840×2160)@30fps 及 1080P@60fps 视频录制。
-
输出接口： 支持MIPI CSI-2串行数据输出（MIPI 4 Lane, 兼容D-PHY标准V1.1）。
-
动态范围： 支持分区高动态范围曝光（SME-HDR） 技术，可实现硬件级HDR处理。
-
控制接口： 通过I2C（CCI协议） 进行传感器控制。
-
电源电压： 模拟电压2.7V，数字核心电压1.0V或1.05V，I/O电压1.8V。
三、技术特性深度解析
-
分区高动态范围曝光（SME-HDR）：
传统的软件HDR通过拍摄多张不同曝光度的照片进行合成，对拍摄运动物体不利且处理数据量大。IMX214的SME-HDR技术属于硬件HDR，通过设置两种不同的曝光条件并进行处理，让全片1300万像素无论是拍照还是摄像模式，都可以以每秒30帧的速度进行HDR输出。 -
堆栈式结构与小型化：
IMX214采用堆栈式（积层式）结构设计，集成度较前代产品更高，使整个CMOS封装体积更小，有助于设备在不牺牲拍照性能的前提下进行轻薄化和小型化。 -
低照度表现优化：
索尼对IMX214的像素结构进行了改善，减少了片上微透镜与感光二极管的距离，提高了集光效率，同时减少了像素间色串扰，提高了颜色信号的信噪比，使得低光表现更优。
四、典型应用场景
-
智能移动设备：曾广泛应用于小米4、荣耀6、OPPO Find 7等多款旗舰智能手机。
-

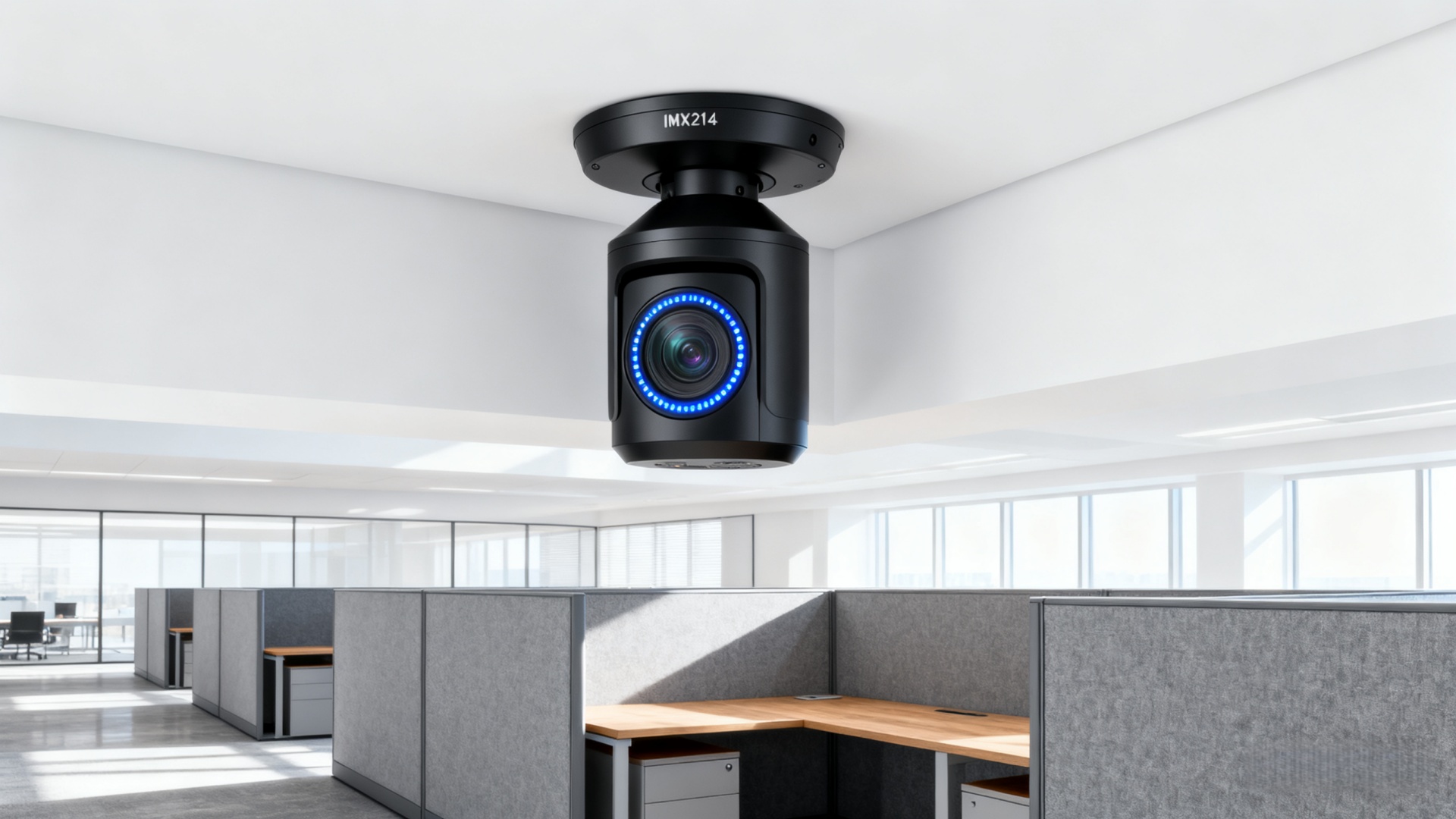

安防监控：网络摄像机、执法记录仪。
-
工业视觉：工业检测设备、机器视觉。
-
新兴智能应用：USB人脸识别摄像机模组、双目视觉智能平台等。
五、资源下载
-
索尼IMX214 官方数据手册 (英文原版)
-
版本: IMX214-0AQH5-C_2.0.0
-
文件格式: PDF
-
文件大小: 2.9MB
-
【点击下载数据手册】(IMX214-0AQH5-C_2.0.0Excellence Commsen (1).pdf)
-
六、我们的相关服务
晟跞科技基于对IMX214等图像传感器的深入理解，可提供相关的技术支持和定制服务。
-
技术咨询：提供基于IMX214的摄像头模组设计参考、电路调试支持。
-
定制开发：我们可以根据您的具体产品需求（尺寸、接口、功能、成本），为您提供摄像头模组定制化解决方案。
如果您正在评估IMX214传感器或需要相关的技术支持，我们的技术团队乐于为您提供专业建议。
